SENBO Materiale de construcțiefurnizează panouri de acoperiș cu îmbinare verticală ca parte a gamei de produse pentru sisteme de acoperiș metalic. Aceste panouri sunt laminate din bobine metalice într-un profil cu nervuri înalte și unite între ele prin interblocarea marginilor verticale ale panourilor adiacente. Sunt utilizate pe scară largă în clădirile publice de dimensiuni mari și în unități industriale unde sunt necesare impermeabilizare pe termen lung și rezistență la vânt.

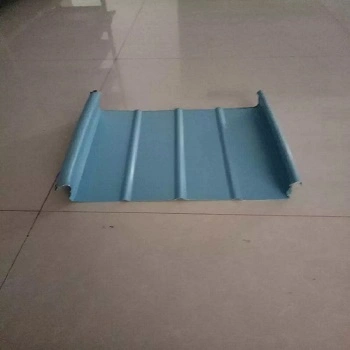

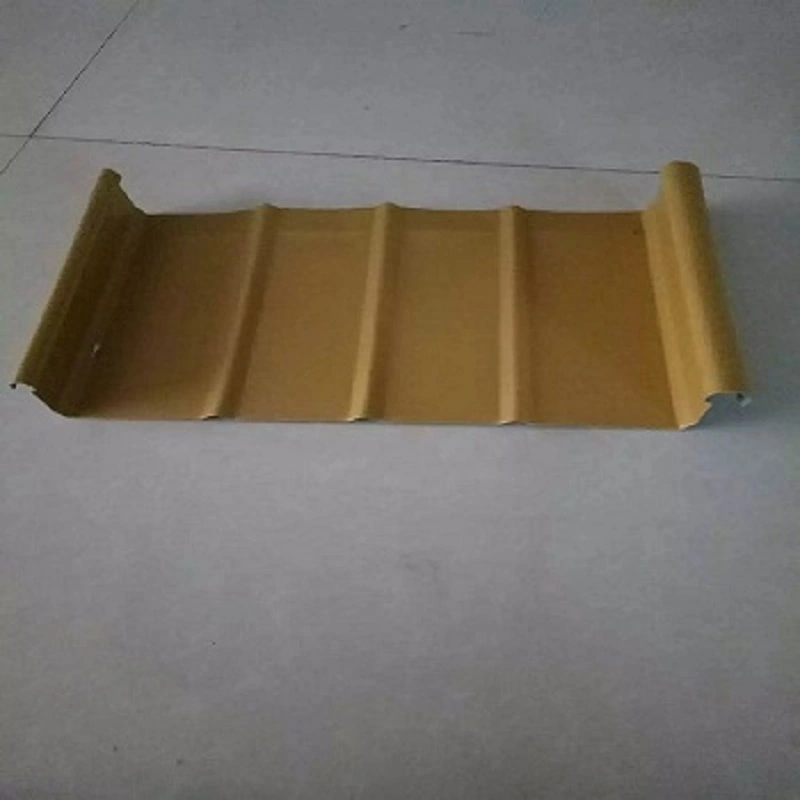

Panoul de acoperiș cu îmbinare în picioare este o componentă metalică profilată creată prin rulouri de metal formate într-o secțiune transversală cu nervuri înalte. Formează un ansamblu de acoperiș integrat prin interblocarea și blocarea marginilor verticale ale panourilor adiacente.
Spre deosebire de foile de oțel profilate standard care sunt fixate direct pe pane cu șuruburi penetrante, sistemul de cusături în picioare conectează panourile la pane folosind cleme din aliaj de aluminiu special concepute. Aceste cleme sunt ancorate de pane. Panourile sunt fixate pe cleme, iar o mașină de cusut interblochează apoi marginile verticale ale panourilor adiacente folosind fie o singură blocare, fie o blocare dublă la 360°. Acest lucru creează o legătură de alunecare între panouri și cleme, precum și o etanșare strânsă între panouri.
Alegerea materialului de bază depinde de mediul de operare și de cerințele de durabilitate:
Foi din aliaj de aluminiu-magneziu-mangan (clasele AA3004/3003):De obicei, 0,7–1,2 mm grosime, cu o limită de curgere de cel puțin 190 MPa, rezistență la tracțiune de 240–285 MPa și o densitate de 2,73 g/cm³. Aceasta este aproximativ o treime din densitatea oțelului. Durata de viață a proiectării este de peste 50 de ani.
Table de oțel Aluzinc (acoperite cu aluminiu-zinc):Oferă o rezistență la coroziune de 3-5 ori mai mare decât oțelul galvanizat standard.
Foi de otel inoxidabil:Potrivit pentru clădiri publice de coastă pe scară largă, care necesită rezistență mare la vânt.

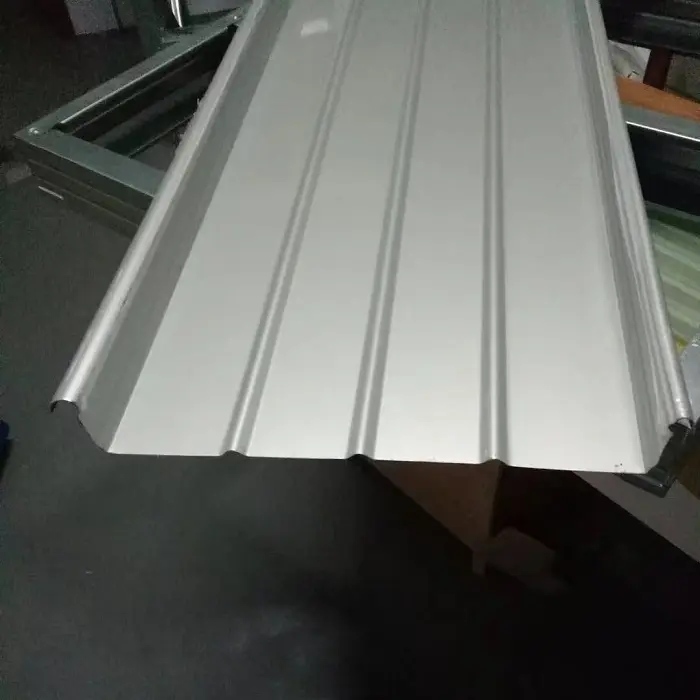

Profilurile comune ale panoului includ YX65-300, YX65-330, YX65-400 și YX65-430. Profilul YX65-300 are o înălțime a nervurii de 65 mm și o lățime efectivă de acoperire de 300 mm. În mod ideal, panourile ar trebui să fie continue de-a lungul direcției pantei, fără îmbinări sau îmbinări cu șuruburi. Lungimea panourilor profilate nu trebuie să depășească, în general, 25 m, iar punctele de control al deformării trebuie încorporate.
Un sistem complet de acoperiș cu îmbinare verticală utilizează de obicei o structură compozită cu mai multe straturi. De exemplu, proiectul sălii expoziționale „Fereastra către viitorul din South Taihu” folosește un ansamblu de acoperiș care cuprinde o foaie de bază (oțel profilat), placă izolatoare din vată de rocă și panoul de acoperiș cu îmbinare în picioare. Aceasta integrează suport structural, izolație termică și funcții de hidroizolație. În mod similar, proiectul stațiunii de schi Yaoxue Ice and Snow World utilizează un sistem de acoperiș cu cusături în picioare din aluminiu-magneziu-mangan combinat cu un sistem integrat de izolare termică.
Rezistența la vânt este un indicator critic de performanță pentru sistemele de acoperiș cu cusături verticale din regiunile de coastă și proiectele de construcții publice la scară largă. Ca parte a proiectului de restaurare și armare a acoperișului metalic al Terminalului 2 de la Aeroportul Nanchang Changbei, panoul de acoperiș metalic cu îmbinare verticală HXY-400 a fost testat sistematic prin teste de ridicare a vântului la scară largă.
Rezultatele au demonstrat că utilizarea clemelor de armare a crescut capacitatea portantă de ridicare a vântului de 4,18 ori în comparație cu panourile fără cleme. Factori precum distanța dintre pane, capacitatea de forfecare a conectorilor de pană și rezistența la încovoiere a panelor în sine au influențat direct capacitatea de ridicare a vântului. Cercetările asupra acoperișurilor metalice cu distanțe variate ale panei au evidențiat o corelație directă între sarcina finală de eșec a sistemului de cusături în picioare și distanța dintre panne. Rezultatele experimentale s-au aliniat cu tendințele observate în simulările numerice, oferind o bază pentru proiectarea și construcția finală a sarcinii vântului.
Sistemul de acoperiș cu cusătură verticală îndeplinește cerințele de etanșeitate la aer, etanșeitate la apă și rezistență la ridicarea vântului prin utilizarea unui etanșant pre-injectat pe toată lungimea în interiorul panourilor metalice și a unui blocaj de cusătură la 360°. Panourile formează o unitate continuă de-a lungul pantei fără îmbinări sau îmbinări cu șuruburi expuse, ceea ce reduce riscurile de scurgere asociate acoperișului tradițional cu elemente de fixare expuse, cum ar fi coroziunea la orificiile de fixare și degradarea materialului de etanșare.
Tratamentele de bliț sunt necesare la toate joncțiunile în care panourile de acoperiș se întâlnesc cu pereții de fațadă sau structurile care ies prin acoperiș. Materialele de etanșare sunt aplicate la îmbinările suprapuse. Lipirea sigură cu etanșant siliconic este necesară la suprapunerea dintre tablița de bază și panou, în timp ce benzi de etanșare cu spumă sunt utilizate între tablița superioară și panou, precum și între bordura și panou.
Expansiunea și contracția termică a materialelor metalice sub fluctuații semnificative de temperatură este un fenomen fizic inerent. Conexiunea de alunecare dintre panourile de acoperiș cu îmbinare în picioare și suporturile lor fixe permite panourilor să se extindă și să se contracte liber de-a lungul pantei, ca răspuns la fluctuațiile de temperatură, ajustând astfel stresul termic.
În timp ce lungimea panourilor profilate în mod ideal nu ar trebui să depășească 25 de metri, trebuie stabilite puncte adecvate de control al deformării pentru a ghida direcția de dilatare și contracție. Acest lucru previne flambajul sau desprinderea panoului de conectorii suport. Această caracteristică permite, de asemenea, utilizarea unor lungimi de panouri individuale de până la 35 de metri sau mai mult, reducând numărul de suprapuneri transversale.
Sistemul de panouri de acoperiș cu îmbinare verticală FLEX-LOK 400 a fost utilizat pentru acoperișul metalic curbat cu deschidere mare (99 m și 72 m) al proiectului Xiamen Convention and Exhibition Center Faza III. Sistemul cuprinde pane galvanizate de înaltă rezistență, panouri de acoperiș cu îmbinare în picioare și podele structurale. S-a dovedit că oferă rezistență la ridicarea vântului și la coroziune, precum și performanță de impermeabilizare și izolare termică.

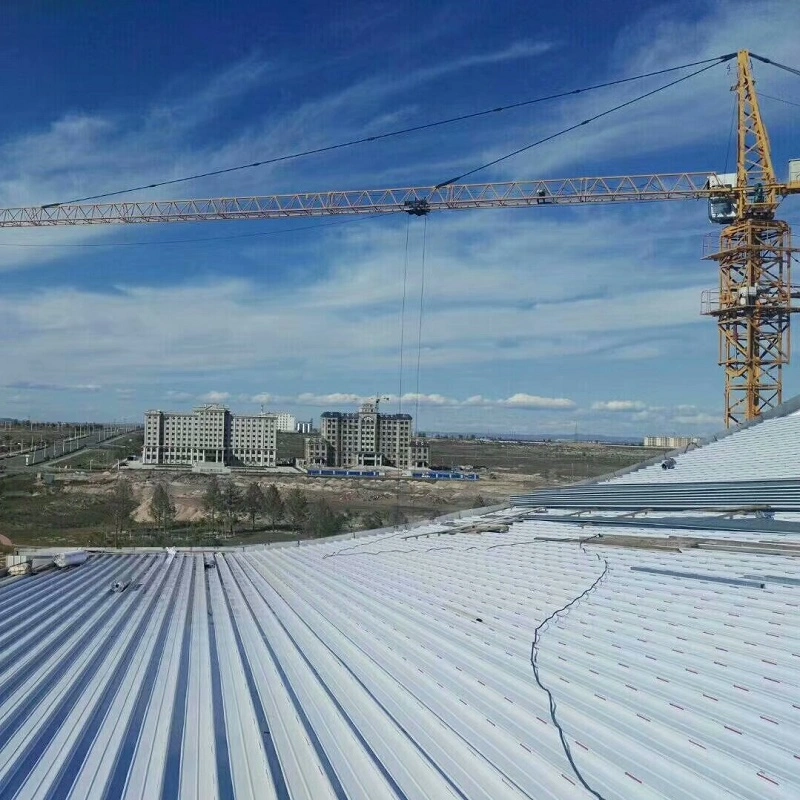

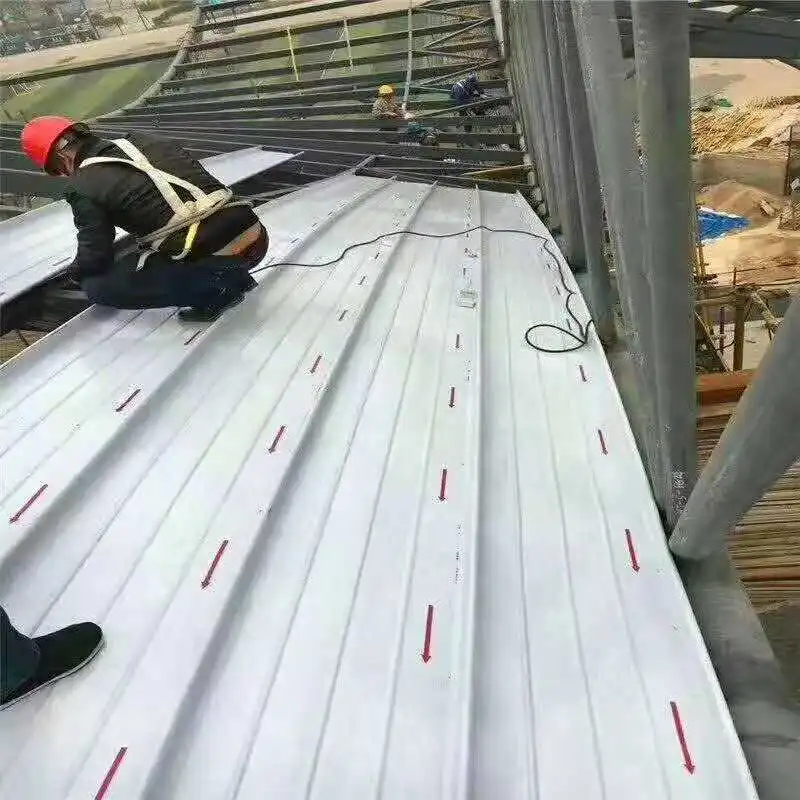

În timpul construcției, panourile de acoperiș au fost laminate la fața locului, iar componentele au fost instalate într-o direcție îndreptată spre vânt. Au fost impuse cerințe stricte de poziționare pentru instalarea îmbinărilor detaliate. În mod similar, sistemul de acoperiș din aluminiu-magneziu-mangan cu îmbinare în picioare a fost aplicat cu succes structurii complexe de oțel curbate a proiectului Sălii de expoziții „Fereastra spre viitor” din South Taihu.
Construcția și instalarea panourilor de acoperiș cu îmbinare în picioare sunt susținute de un sistem de standarde. În conformitate cu specificația tehnică JGJ 255-2012 (Specificație tehnică pentru acoperișuri cu iluminare naturală și acoperișuri metalice), există abateri permise clar definite pentru calitatea instalării: o abatere de 5–7 mm în potrivirea componentelor longitudinale continue (cu un prag de 35 de metri) și o abatere de +20/+30 mm (cu o abatere de 50 de metri în acoperiș metalic).
Atlasul standard național 24CJ113-1 (Detalii arhitecturale pentru panouri metalice (Partea I): Sistem de acoperiș metalic cu cusătură verticală la 360°) oferă desene detaliate de construcție pentru toate punctele de conectare, de la îmbinările panourilor la jgheaburi, benzi de iluminare naturală, ventilatoare și conductori de protecție împotriva trăsnetului.
Următorii parametri se bazează pe producția standard și pe standardele naționale relevante. Personalizarea este disponibilă pentru a îndeplini cerințele specifice ale proiectului.
| Indicator de performanță | Parametru/Specificație | Standard / Note |
|---|---|---|
| Standarde aplicabile | GB 50345, JGJ 255-2012 | Cod Tehnic pentru Ingineria Acoperișurilor; Specificații tehnice pentru acoperișuri cu iluminare naturală și acoperișuri metalice |
| Referință de proiectare | 24CJ113-1 | Detalii de construcție pentru sistemele de acoperiș metalice cu cusătură verticală la 360° |
| Material de bază | Aliaj Al-Mg-Mn (AA3004/3003) / Oțel acoperit cu Al-Zn / Oțel inoxidabil | Selectat în funcție de mediul de operare |
| Al-Mg-Mn Grosimea | 0,7–1,2 mm | 0,9 mm folosit în mod obișnuit |
| Limita de curgere Al-Mg-Mn | ≥190 MPa | Rezistenta la tractiune: 240–285 MPa |
| Profil tipic | YX65-300/330/400/430 | Înălțimea nervurii: 65 mm |
| Limita de lungime a panoului | ≤25 m (recomandat) | Sunt necesare puncte de control pentru ghidarea deformării |
| Lungimea turului jgheabului | ≥150 mm (≥200 mm dacă nu există jgheab de streașină) | Conform cerințelor JGJ 255-2012 |
| Înălțime intermitent | ≥250 mm (cerință de cod minim) | GB 50693-2011 |
| Rezistenta la ridicarea vantului | Întărirea cu cleme mărește capacitatea cu 4,18x | Verificat prin teste la scară completă pe aeroportul Changbei |
1. Hidroizolație structurală fără găuri de fixare.Niciun șurub nu pătrunde pe suprafața panoului. O conexiune de interblocare cu cusături la 360° combinată cu etanșant pre-injectat continuu reduce riscurile de scurgere asociate cu orificiile de fixare.
2. Rezistență la vânt verificabilă și reglabilă.Testarea de ridicare a vântului la scară completă confirmă că clemele de armare pot crește capacitatea portantă de 4,18 ori. Factori precum distanța dintre pane și capacitatea de încărcare a conectorilor influențează direct performanța de rezistență la vânt a acoperișului.
3. Expansiune și contracție termică adaptive.Clemele glisante permit panourilor să se extindă și să se contracte liber de-a lungul pantei. Punctele de control de ghidare a deformării asigură deplasarea în direcția dorită, prevenind flambajul sau desprinderea panoului.
4. Diverse opțiuni de materiale.Aliajul aluminiu-magneziu-mangan (durată de viață de peste 50 de ani), oțelul acoperit cu Al-Zn și oțelul inoxidabil sunt disponibile pentru a se potrivi diferitelor medii corozive și cerințe ale proiectului.
5. Suport cuprinzător pentru standarde.Designul, detaliile structurale și acceptarea instalării sunt susținute de GB 50345, JGJ 255-2012 și de atlasul standard național 24CJ113-1.
Pentru design rezistent la vânt:Distanța dintre pane și tipul de clemă afectează semnificativ capacitatea de ridicare a vântului. Testarea la scară completă sau calculele de inginerie ar trebui utilizate pentru a verifica configurația selectată. Clipurile de armare pot fi necesare în regiunile cu vânt puternic.
Pentru aplicații cu panouri lungi:Dacă lungimea panoului depășește 25 m, includeți puncte de control al deformării pentru a ghida mișcarea termică. Confirmați că detaliul clemei glisante permite intervalul de mișcare așteptat fără a lega.
Pentru medii corozive:Selectați materialul de bază în funcție de condițiile de expunere. Aliajul Al-Mg-Mn și oțelul inoxidabil sunt potrivite pentru atmosfere de coastă sau industriale. Verificați compatibilitatea acoperirii cu factorii locali de mediu.

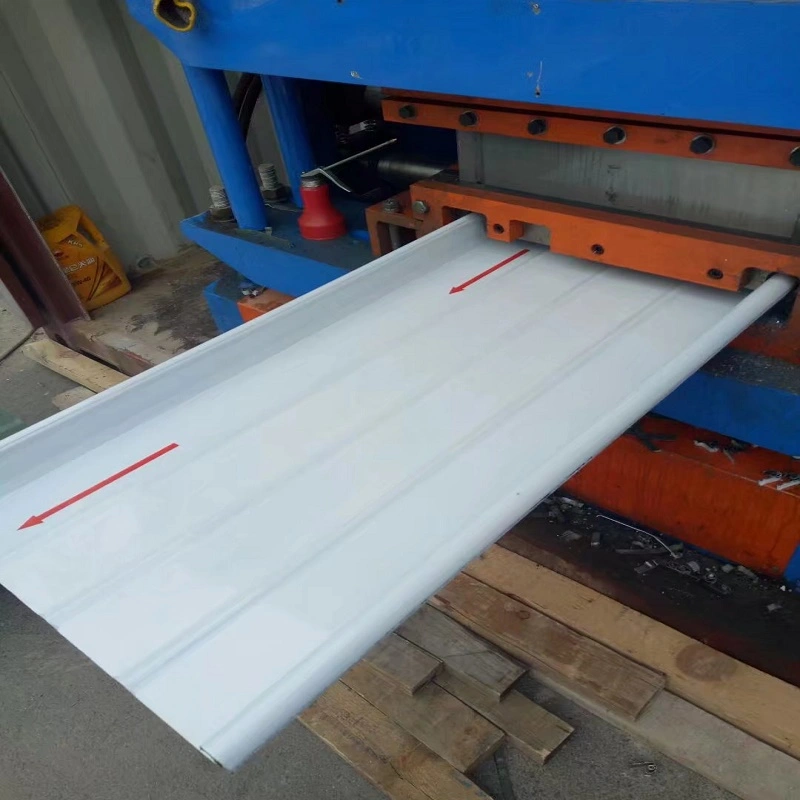

În timpul instalării:Panourile sunt de obicei laminate la fața locului sau într-o fabrică. Asigurați-vă că procesul de îmbinare este efectuat cu un echipament calibrat. Instalați panourile în direcția opusă vântului dominant, acolo unde este posibil. Verificați dacă toate slipurile și materialele de etanșare sunt plasate corect înainte de asamblare.
1.Sisteme de acoperiș metalic pentru noduri mari de transport, cum ar fi terminalele de aeroport și gările de cale ferată de mare viteză.
2.Acoperiș metalic pentru clădiri publice cu deschidere mare, inclusiv stadioane, centre expoziționale și teatre.

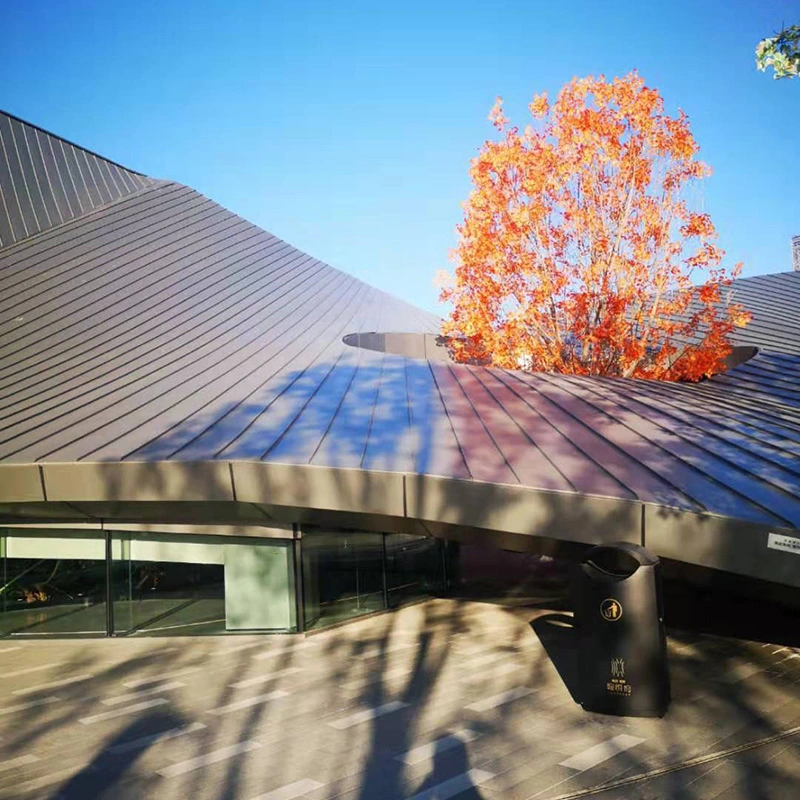

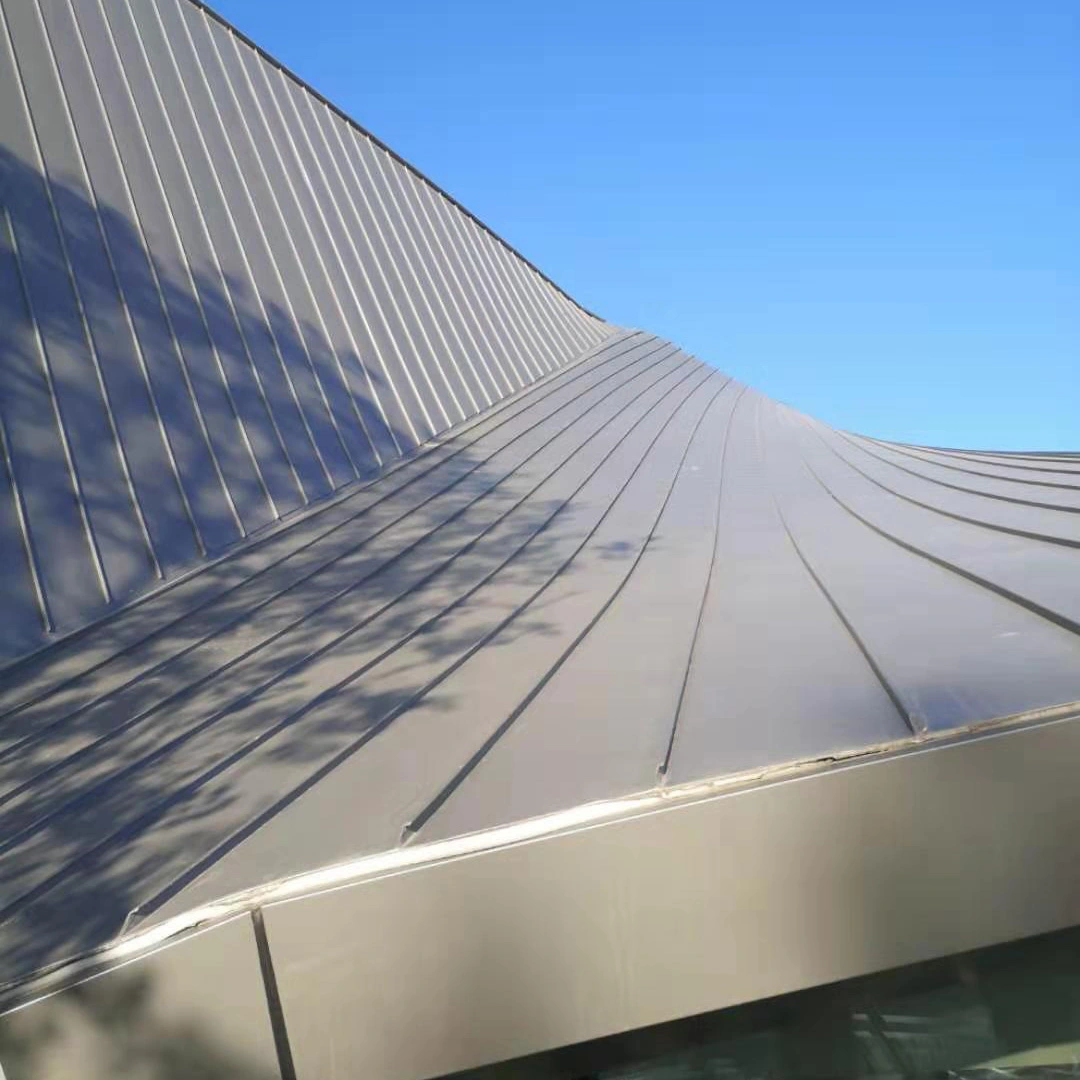

3.Acoperișuri pentru structuri de oțel curbate sau de formă complexă cu deschidere mare, cu capabilități de curbare și îndoire disponibile.
4.Clădiri din zonele de coastă, predispuse la taifunuri, care necesită cote ridicate de rezistență la vânt, folosind măsuri de întărire cu cleme acolo unde este necesar.
Foile profilate convenționale sunt fixate prin suprafața panoului cu șuruburi, creând puncte de penetrare care pot deveni căi de scurgere în timp. Panourile cu cusături în picioare folosesc cleme ascunse și o îmbinare cu cusături mecanice, astfel încât să nu existe elemente de fixare expuse. Acest lucru reduce riscul pătrunderii apei și permite mișcarea termică printr-o conexiune glisantă.
Pentru mediile de coastă sau cu coroziune ridicată, se recomandă de obicei aliajul aluminiu-magneziu-mangan sau oțelul inoxidabil. Aliajul Al-Mg-Mn oferă o rezistență bună la coroziune și o durată lungă de viață, în timp ce oțelul inoxidabil oferă o rezistență mai mare pentru modelele rezistente la vânt. Oțelul acoperit cu Al-Zn poate fi utilizat în condiții mai puțin agresive.
Panourile sunt atașate de structură prin cleme care permit deplasarea de-a lungul lungimii panoului. Aceasta înseamnă că panourile se pot extinde și contracta fără a impune stres asupra elementelor de fixare sau a provoca conservarea uleiului. Pot fi necesare puncte de control al deformării pe panourile lungi pentru a direcționa mișcarea și a preveni flambajul.

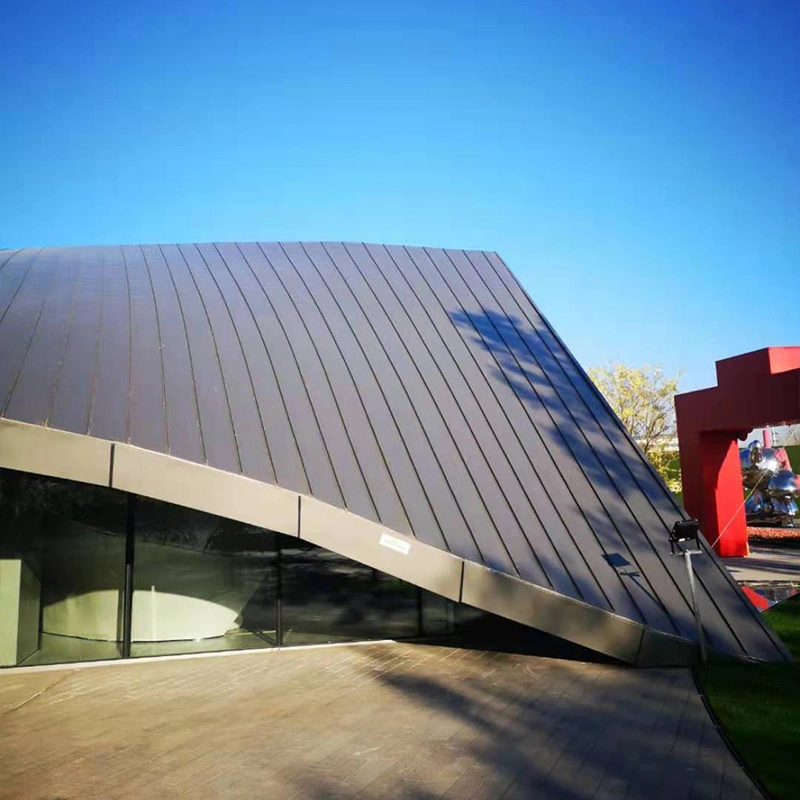

Da. Panourile pot fi laminate și apoi curbate pentru a urma formele de acoperiș convexe sau concave. Proiecte precum Centrul de Convenții și Expoziții Xiamen au folosit sisteme de îmbinare în picioare pentru acoperișuri curbate cu deschidere mare. Capacitatea de curbare specifică depinde de profil și grosimea materialului.
JGJ 255-2012 oferă toleranțe de instalare, inclusiv o abatere de 5–7 mm pentru componentele longitudinale continue și o abatere de +20/+30 mm pentru panta acoperișului. Atlasul standard național 24CJ113-1 oferă desene detaliate de conectare. Etanșeitatea la apă este de obicei verificată prin inspecție vizuală și, acolo unde este necesar, prin teste de furtun sau de etanșare.
