Alu-Mg-Mn Panouri arcuite de acoperis

SENBO Materiale de construcțiefurnizează panouri de acoperiș cu arc din Alu-Mg-Mn ca parte a gamei de produse de sisteme de acoperiș metalic. Aceste panouri sunt fabricate din aliajul aluminiu-magneziu-mangan din seria AA3004 și sunt formate în profile curbate, non-standard, pentru a îndeplini cerințele arhitecturale pentru geometriile complexe ale acoperișului.

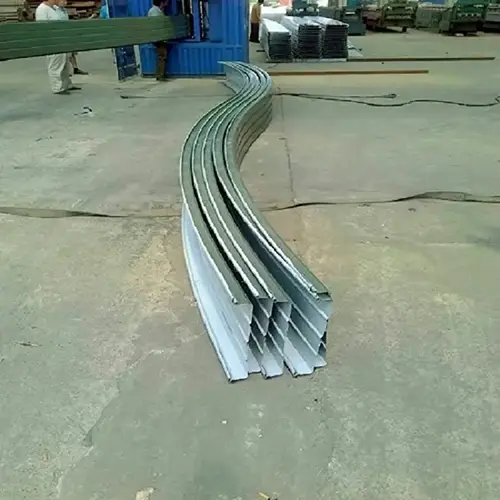

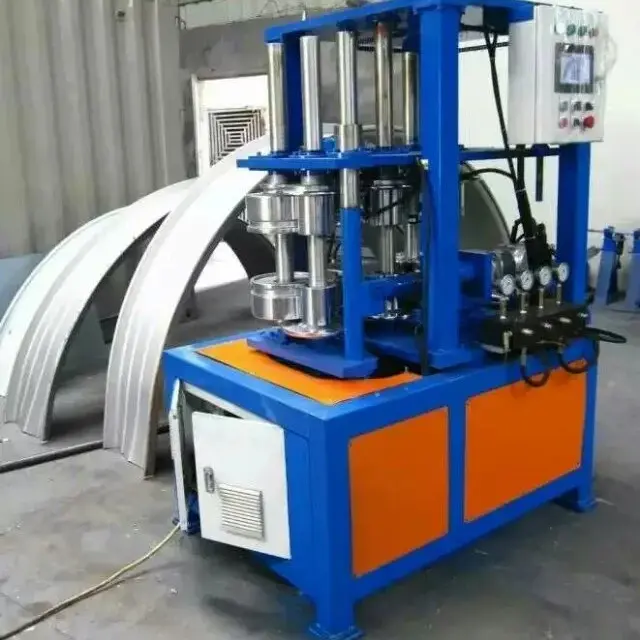

Panoul de acoperiș arcuit Al-Mg-Mn este un panou profilat specializat, produs folosind echipamente de rulare de mare viteză și precizie. Compoziția substratului include 1,0%-1,5% mangan și 0,8%-1,3% magneziu, restul fiind de aluminiu. Ca derivat al panourilor standard de cusătură în picioare Al-Mg-Mn, panoul arcuit este supus unui proces de formare specializat pentru a transforma foile plate în forme curbe. Acest lucru acceptă modelele arhitecturale moderne, cum ar fi formele de acoperiș arcuite, curbe și sferice.

Compoziția aliajului și profilele disponibile

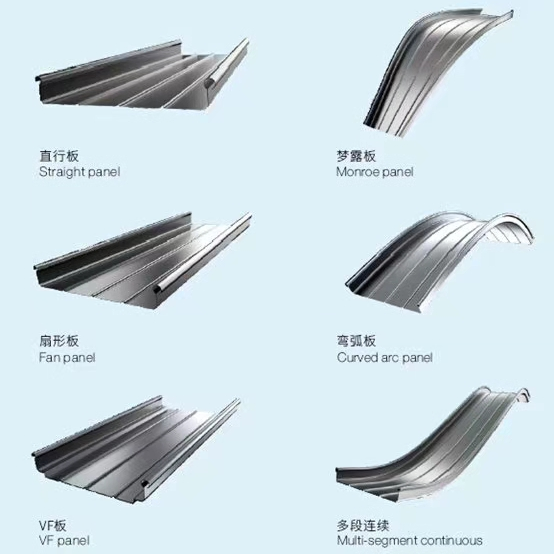

Profilurile disponibile includ modele precum YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 și YX28-205-820. Panourile în formă de evantai și conice pot fi, de asemenea, personalizate pentru a îndeplini cerințele specifice ale proiectului.

Aceste panouri sunt utilizate pe scară largă în sistemele de acoperiș non-standard ale clădirilor publice mari, inclusiv terminale de aeroport, stadioane și centre de conferințe și expoziții. Suprafața produsului este tratată folosind un proces de acoperire pre-roll și este disponibilă cu un strat de fluorocarbon PVDF, combinând estetica arhitecturală cu durabilitatea.

Performanță dovedită pe teren

1. Adaptabilitate la forme de acoperiș non-standard

Aliajul aluminiu-magneziu-mangan oferă un echilibru între rezistență și flexibilitate, făcându-l potrivit pentru formarea de forme complexe de acoperiș, cum ar fi suprafețe curbate 3D, sferice și în formă de evantai. Prin tehnologiile specializate de producție de panouri curbate și în formă de evantai, aceste panouri arcuite pot îndeplini diverse cerințe de proiectare, menținând în același timp performanța etanșă.

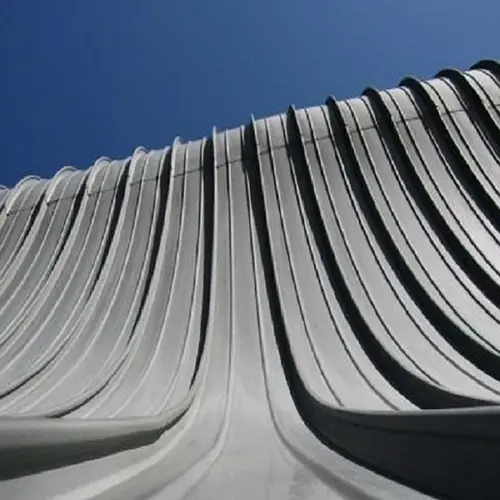

Produsul este aplicabil la diferite forme arhitecturale, inclusiv acoperișuri cu curbură pozitivă sau negativă, acoperișuri arcuite, acoperișuri cu o singură sau dublă panta, structuri de acoperiș interconectate, acoperișuri înclinate și acoperișuri curbate.

2. Validare în proiecte de acoperiș arcuit cu deschidere mare

Proiectul de acoperiș inter-depozit de la Zhangzhou Grain Depot din Fujian a folosit un sistem de acoperiș ondulat arcuit acoperit cu aluminiu-magneziu-mangan. Structura se întinde pe 18 metri cu o lungime de 108 metri, acoperind o suprafață totală de aproape 2.000 de metri pătrați.

Acoperișul prezintă panouri ondulate model YT6118 aluminiu-magneziu-mangan cu grosimea de 1,2 mm. Înălțimea arcului este de 4,085 metri, iar raportul de creștere la deschidere este de 0,23. Instalarea a fost finalizată în șase zile. Panourile au fost fabricate prin îmbinarea a trei unități mai mici într-o singură unitate de bază, care a fost apoi ridicată și fixată pe componentele din oțel încorporate. Unitățile au fost conectate folosind o metodă de îmbinare etanșă la apă.

3. Structură ușoară cu rezistență ridicată

Aluminiul are o densitate de aproximativ 2,73 g/cm³, aproximativ o treime din cea a oțelului. Panourile de aluminiu-magneziu-mangan prezintă o limită de curgere de cel puțin 190 MPa, o rezistență la tracțiune de 240-285 MPa și o alungire de cel puțin 3%. În același timp, menținând integritatea structurală, aceste panouri arcuite reduc sarcina netă a sistemului de acoperiș.

În proiectul Zhangzhou Grain Depot, proiectul a reprezentat o sarcină sub tensiune distribuită uniform de 0,3 kN/m² și o presiune de proiectare a vântului de 0,40 kN/m², pe baza unei perioade de revenire de 10 ani.

4. Rezistența la coroziune și durabilitate

Substratul din aliaj de aluminiu-magneziu-mangan are proprietăți inerente rezistente la rugină. Stratul de oxid de suprafață format natural previne oxidarea și coroziunea, oferind în același timp rezistență la acizi și alcalii. Panourile acoperite pot forma o peliculă de protecție cu auto-vindecare în medii dure, făcându-le potrivite pentru climatele umede. Durata de viață a designului este de peste 50 de ani, cu o garanție a acoperirii de 15-20 de ani.

Rezumatul datelor tehnice

Următorii parametri se bazează pe producția standard și pe standardele relevante. Personalizarea este disponibilă pentru a îndeplini cerințele specifice ale proiectului.

De ce aceste panouri funcționează bine

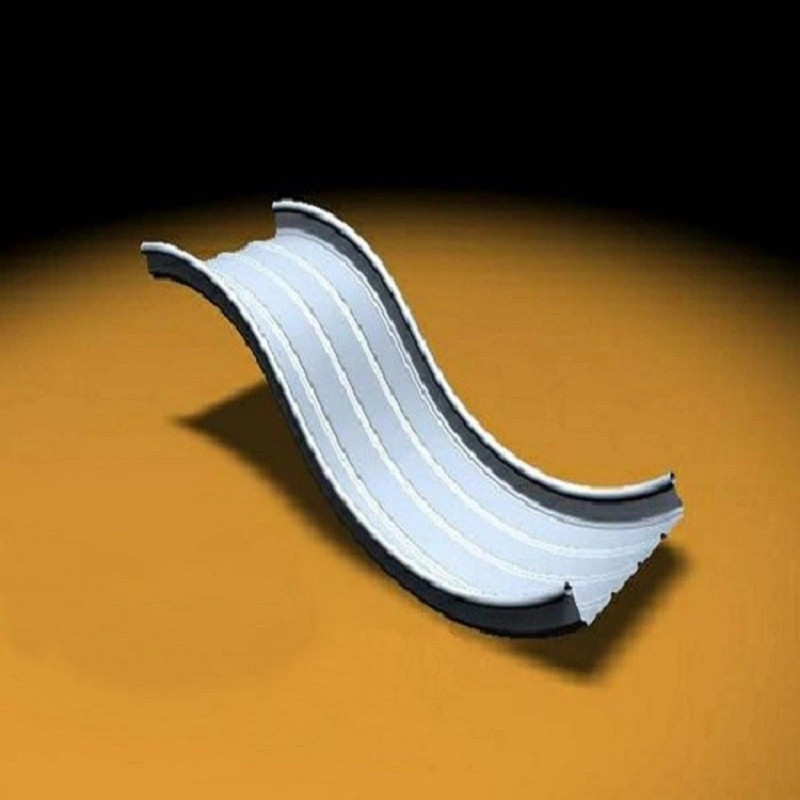

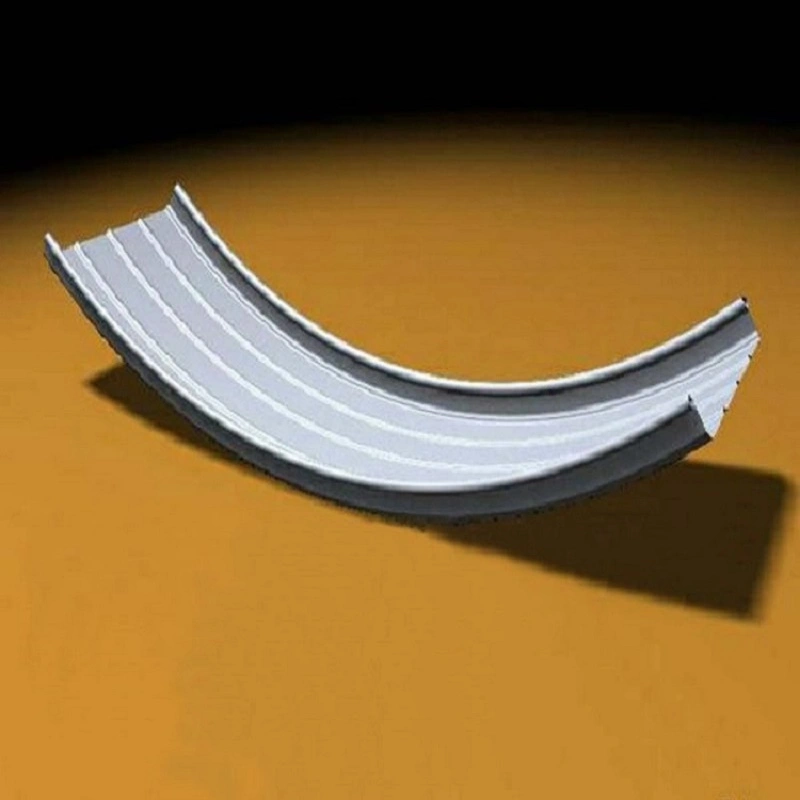

1. Modelare flexibilă pentru modele complexe.Panourile pot fi prelucrate în forme neregulate, cum ar fi panouri în formă de evantai, conice, convexe și concave curbate și panouri sferice. Aceasta susține cerințele de design personalizat ale arhitecturii moderne pentru suprafețe curbate și acoperișuri arcuite.

2. Ușoare cu rezistență ridicată la tracțiune.Cu o densitate de aproximativ o treime din cea a oțelului și o rezistență la tracțiune de peste 240 MPa, panourile îndeplinesc cerințele pentru acoperișuri cu deschideri mari, inclusiv deschideri care depășesc 18 metri.

3. Rezistență la coroziune și durată lungă de viață.Aliajul formează în mod natural un strat protector de oxid. Sistemul este proiectat pentru o durată de viață de peste 50 de ani, cu o garanție a acoperirii de 15–20 de ani.

4. Hidroizolație fiabilă prin interblocare modulară.Procesul modular de îmbinare a cusăturilor asigură îmbinări strânse ale panourilor și performanțe de drenaj și impermeabilizare fiabile.

5. Material reciclabil.Materialul din aliaj de aluminiu este complet reciclabil, ceea ce sprijină obiectivele de construcție ecologică.

Factori de proiectare și instalare

Pentru acoperișuri curbate sau sferice:Lucrați cu producătorul la începutul fazei de proiectare pentru a confirma raza de curbură realizabilă pentru profilul și grosimea selectate. Panourile în formă de evantai și conice necesită desene de atelier precise.

Pentru aplicații de lungă durată:Verificați capacitatea de deschidere a panoului față de sarcinile necesare. Proiectul Zhangzhou Grain Depot a folosit panouri cu grosimea de 1,2 mm pe o lungime de 18 metri, dar fiecare proiect ar trebui calculat pe baza încărcăturilor locale de vânt și zăpadă.

Pentru medii de coastă sau cu umiditate ridicată:Selectați acoperire cu fluorocarbon PVDF pentru o rezistență îmbunătățită la intemperii. Confirmați că calitatea substratului și sistemul de acoperire sunt compatibile cu condițiile de expunere așteptate.

În timpul instalării:Panourile sunt de obicei prefabricate în unități din fabrică și ridicate în poziție. Utilizați metoda de îmbinare specificată pentru a asigura îmbinările etanșe la apă. Urmați instrucțiunile producătorului pentru manipulare, ridicare și fixare pentru a evita deteriorarea suprafeței.

Tipuri tipice de proiecte

1.Sisteme de acoperiș curbate, sferice și cu formă neregulată pentru clădiri publice mari, cum ar fi stadioane și centrele expoziționale.

2.Sisteme de acoperișuri și fațade de formă complexă pentru terminalele aeroportuare și gările de mare viteză.

3.Structuri de acoperiș arcuit cu deschidere lungă, cum ar fi instalațiile de depozitare și sere agricole.

4.Sisteme de acoperiș pentru clădiri emblematice cu cerințe unice de proiectare arhitecturală.

Răspuns la întrebările cumpărătorului

1. Prin ce diferă acoperișul arcuit Al-Mg-Mn de panourile standard cu îmbinare în picioare?

Panourile standard cu îmbinare în picioare sunt de obicei drepte și instalate pe acoperișuri plate sau ușor înclinate. Panourile arcuite sunt supuse unei forme suplimentare pentru a crea profile curbe care urmează geometriile acoperișului convexe, concave sau sferice. Ambele sisteme folosesc o tehnologie similară cu îmbinare, dar panourile arcuite sunt proiectate special pentru forme de acoperiș nestandard.

2. Care este raza minimă de curbură realizabilă pentru aceste panouri?

Raza minimă de curbură depinde de profilul panoului, grosimea materialului și temperatură a aliajului. Acest lucru ar trebui să fie confirmat de producător în timpul fazei de proiectare. Furnizarea din timp a desenelor geometriei acoperișului poate ajuta la determinarea dacă panoul selectat poate atinge curbura necesară fără a compromite performanța structurală.

3. Sunt aceste panouri potrivite pentru mediile de coastă?

Da. Aliajul aluminiu-magneziu-mangan are rezistență naturală la coroziune, iar stratul de fluorocarbon PVDF îmbunătățește și mai mult rezistența la intemperii. Acest lucru face ca panourile să fie potrivite pentru medii de coastă și cu umiditate ridicată. Durata de viață de proiectare este de peste 50 de ani în condiții normale.

4. Cum sunt produse panourile în formă de evantai și conice?

Panourile în formă de evantai și conice sunt produse folosind echipamente specializate de formare și scule personalizate. Acestea sunt de obicei fabricate pe baza desenelor de atelier derivate din geometria acoperișului. Fiecare panou este format individual pentru a se potrivi cu poziția sa specifică pe suprafața curbată, asigurând o potrivire adecvată și o cusătură etanșă la apă.

5. Ce informații despre proiect sunt necesare pentru o ofertă?

Vă rugăm să furnizați desenele geometriei acoperișului (inclusiv raza de curbură), profilul panoului, grosimea, tipul de acoperire, cantitatea și locația proiectului. Dacă sunt necesare panouri în formă de evantai sau conice, includeți desenele detaliate ale aspectului. Acest lucru ajută echipa noastră să pregătească o ofertă precisă și un plan de producție.
