Panourile de acoperiș Alu-Mg-Mn sunt laminate din bandă de aliaj de aluminiu AA3004 pentru sisteme de acoperiș și pereți cu îmbinare verticală. Aliajul conține mangan și magneziu, care împreună îmbunătățesc rezistența și rezistența la coroziune, păstrând în același timp materialul suficient de ușor pentru acoperișuri lungi. SENBO verifică calitatea aliajului, temperatură și grosimea stratului de acoperire înainte de rulare, iar linia de producție monitorizează înălțimea nervurilor și lățimea panoului la intervale regulate. Acest lucru ajută la menținerea profilului finit în toleranța specificată.
Suprafața panoului de acoperiș Alu-Mg-Mn este acoperită înainte de formare cu un sistem de fluorocarbon PVDF care conține cel puțin 70% rășină de fluorocarbon. Acoperirea se aplică pe linie continuă după curățare și tratament cu cromat, ceea ce îmbunătățește aderența și uniformitatea culorii. Sistemul de acoperiș folosește un profil de cusătură în picioare cu cleme în formă de T. Clemele țin panourile de pane, permițând în același timp mișcarea de-a lungul pantei acoperișului, astfel încât dilatarea și contracția termică să nu streseze cusăturile. Îmbinarea blocată mecanic formează o barieră etanșă fără a se baza pe etanșant.
| Articol | Valoare | Baza / Notă |
|---|---|---|
| Aliaj de bază | AA3004 (AlMg1Mn1) | Mn 1,0–1,5%, Mg 0,8–1,3%, sold Al |
| Grosime | 0,7–1,2 mm | 0,6 mm posibil pentru profile ondulate |
| Profiluri comune | YX65-300, YX65-430, YX65-500 | Cusătură în picioare; secțiuni personalizate disponibile |
| Densitate | 2,73 g/cm³ | Aproximativ o treime din oțel |
| Rezistență la tracțiune | 240–285 MPa | temperatură H36/H46 |
| Rezistenta la curgere | ≥190 MPa | Minim |
| Elongaţie | ≥3% | La pauză |
| Coeficientul de dilatare termică | 0,000023 /°C | 20–100°C |
| Clasament la foc | A1 | Incombustibil |
| Durata de viata | >50 de ani | Garanție acoperire 15-20 ani |
| Standarde relevante | GB 50345, GB 50207, EN 573-3 | Referințe de design și materiale |
Densitatea aluminiului este de 2,73 g/cm³ comparativ cu 7,85 g/cm³ pentru oțel. Prin urmare, un acoperiș realizat din panouri AA3004 cântărește aproximativ o treime mai mult decât un acoperiș echivalent din oțel. Această reducere a sarcinii moarte poate ajunge la 30% pentru structura totală a acoperișului, ceea ce permite pane, stâlpi și fundații mai mici. Rezistența la tracțiune de 240 până la 285 MPa este suficientă pentru profilele de cusătură în picioare și pentru panourile care trebuie să reziste la ridicarea vântului pe distanțe lungi.
Când este expus la aer, aluminiul dezvoltă o peliculă densă de oxid care protejează metalul de bază de oxidarea ulterioară. Testele indică o pierdere anuală de coroziune de aproximativ 0,5 micrometri în condiții atmosferice normale. Un panou de 0,7 mm ar avea încă aproximativ 0,65 mm grosime după 100 de ani. Acoperirea PVDF adaugă un alt strat de protecție împotriva poluării industriale și a pulverizării sărate. Acești factori susțin o durată de viață de peste 50 de ani pentru metalul de bază.

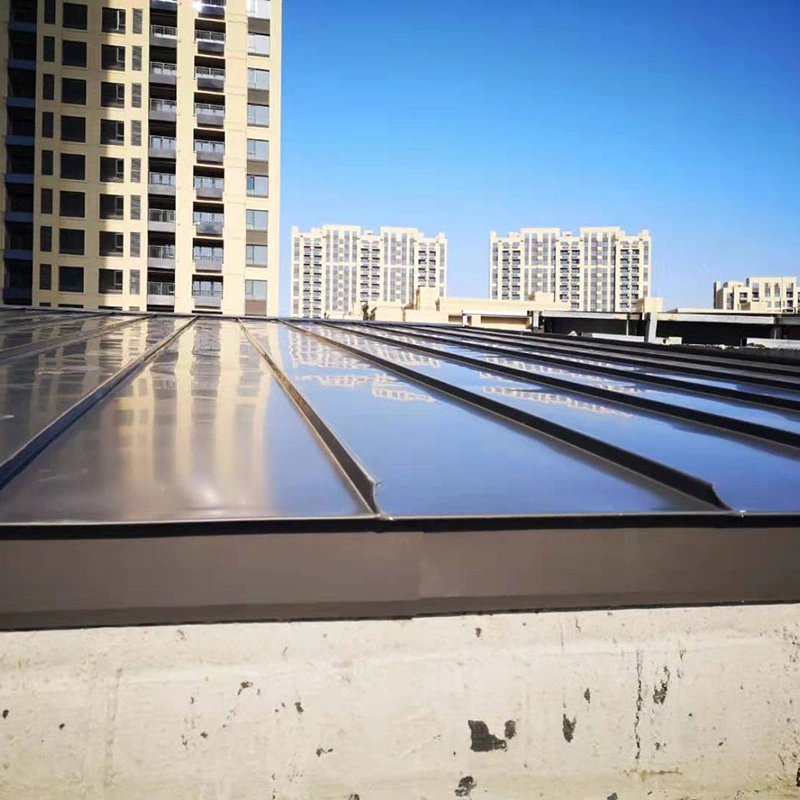

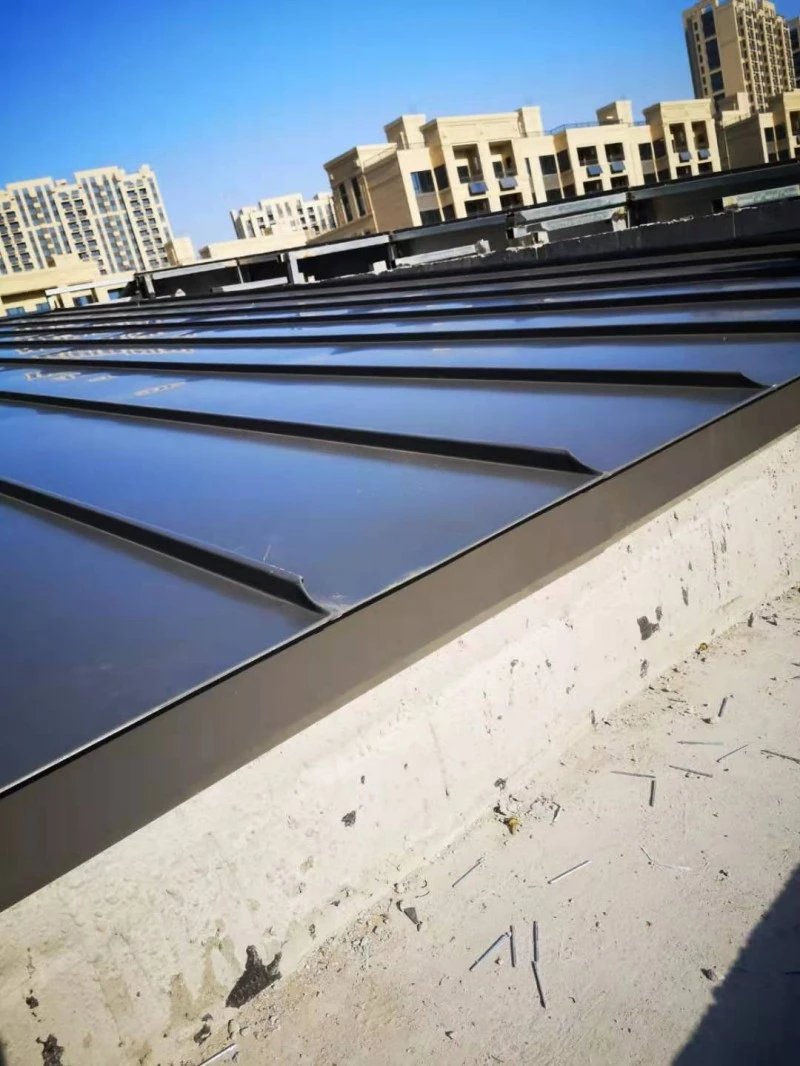

Sistemul de cusături în picioare utilizează cleme în T glisante care permit fiecărui panou să se miște de-a lungul pantei acoperișului, rămânând conectat la pane. Acest lucru previne acumularea de tensiuni în punctele fixe și evită deformarea panoului. Panourile unice pot fi produse până la 120 de metri lungime fără ture de capăt, ceea ce elimină potențialele căi de scurgere și îmbunătățește etanșeitatea generală. Toleranța de instalare este controlată cu 3 mm, iar sistemul prefabricat scurtează timpul de construcție cu peste 30% în comparație cu metodele tradiționale.
Sistemul de acoperiș atinge clasa A1 la foc. Aluminiul se topește la 660 ° C, iar în caz de incendiu acoperișul tinde să ardă local, mai degrabă decât să răspândească flacăra pe suprafață. Acest lucru ajută la eforturile de stingere a incendiilor, permițând căldurii și fumului să iasă. Pentru protecția împotriva trăsnetului, panourile cu grosimea de cel puțin 0,7 mm pot acționa ca dispozitive de captare a aerului conform GB 50057, ceea ce elimină nevoia de paratrăsnet separat și pătrunderi suplimentare în acoperiș.
AA3004 conține mai mult mangan și magneziu, ceea ce oferă o rezistență mai mare și o rezistență mai bună la coroziune. Este adesea ales pentru acoperișurile cu îmbinare verticală care trebuie să suporte sarcini mai mari ale vântului sau deschideri mai lungi fără a crește grosimea panoului.

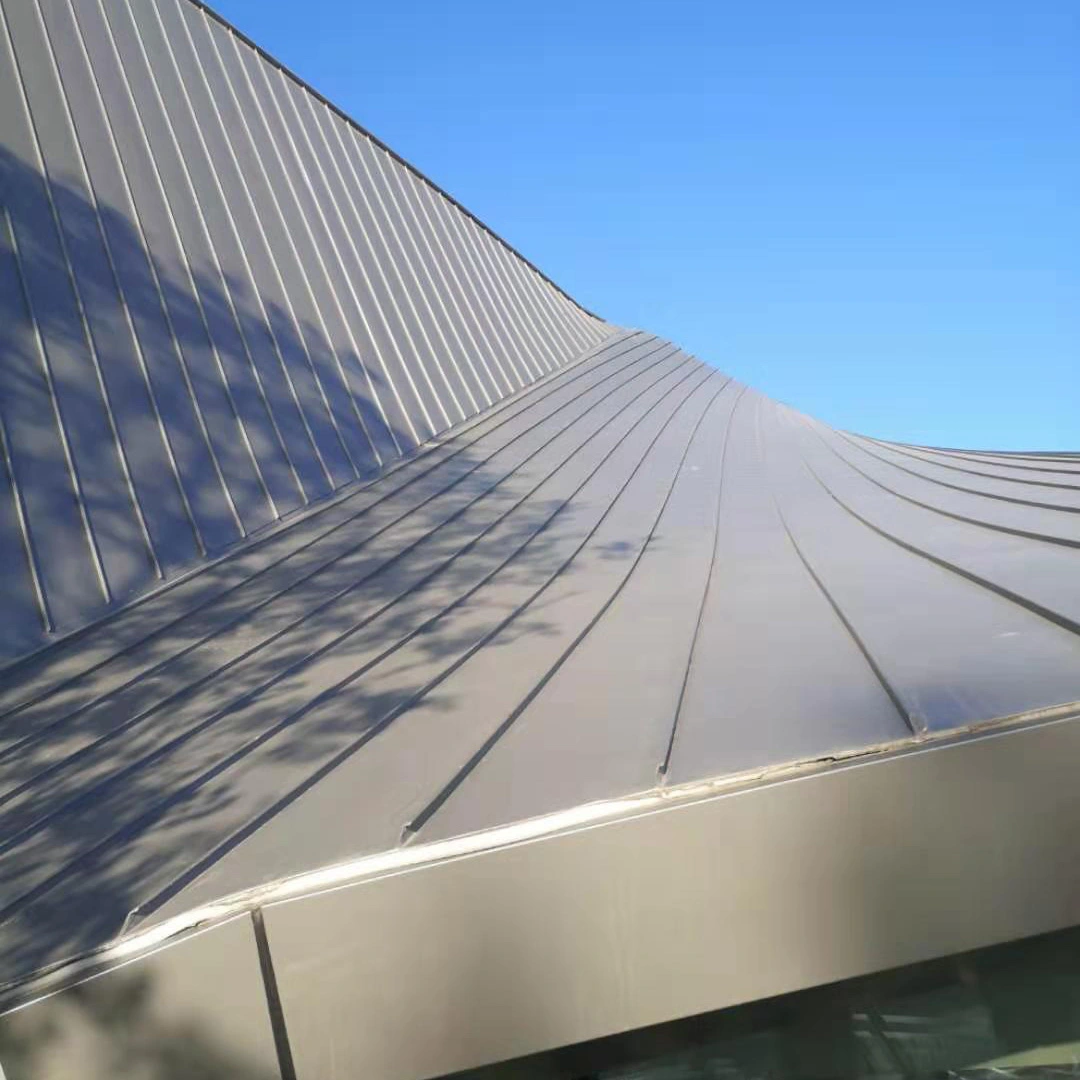

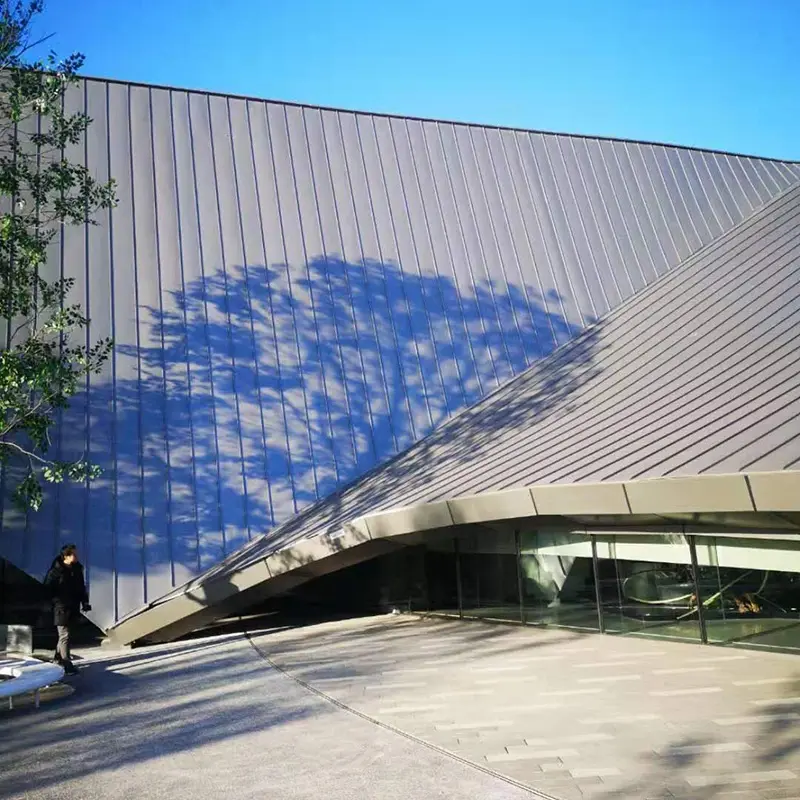

Da, aliajul poate fi rulat sau frânat prin presare în forme curbate. Raza minimă depinde de profilul panoului, temperarea materialului și grosimea stratului de acoperire. Furnizorul trebuie să confirme fezabilitatea înainte ca panourile să fie fabricate.
O pantă de 5% este standard pentru majoritatea detaliilor. Pantele mai mici pot fi posibile cu panouri continue și etanșare atentă, dar inginerul de proiect trebuie să verifice proiectarea pentru intensitatea ploii locale și condițiile vântului.
Un strat de control al vaporilor este inclus în mod normal pe partea caldă a izolației pentru a preveni formarea condensului în interiorul acoperișului. Straturile exacte depind de utilizarea clădirii și de climă. Proiectantul sistemului de acoperiș trebuie să specifice ansamblul complet.
Certificatele de material trebuie să confirme calitatea aliajului, temperatură, proprietățile mecanice și tipul de acoperire. Verificările de producție acoperă lățimea panoului, înălțimea nervurilor și lungimea. Pentru proiecte mari, mostrele pot fi testate pentru grosimea acoperirii și aderența. Recepția la fața locului ar trebui să verifice numărul de panouri, profilul și starea suprafeței înainte de începerea instalării.
