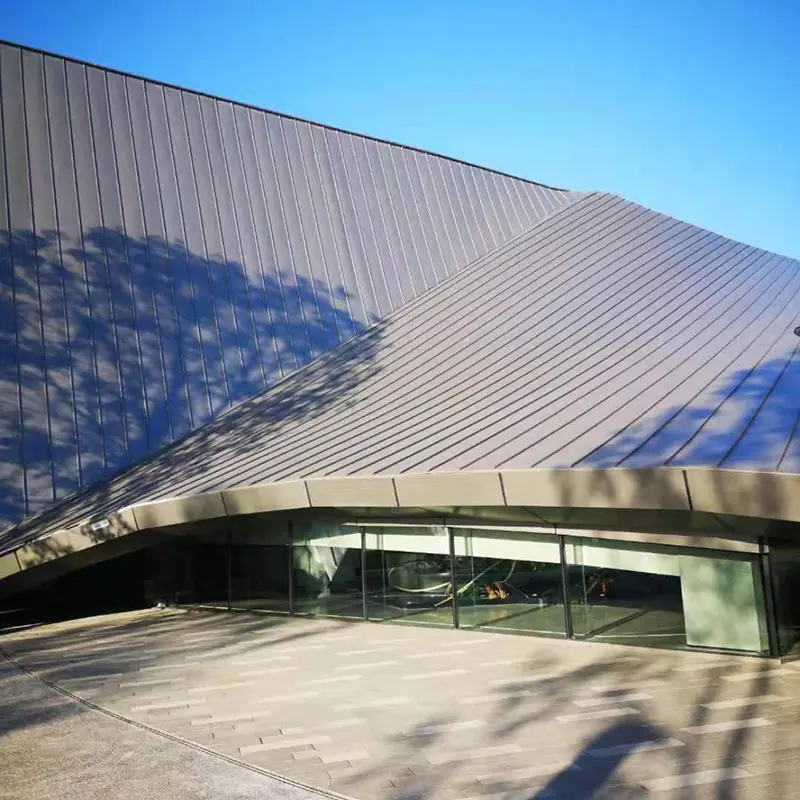

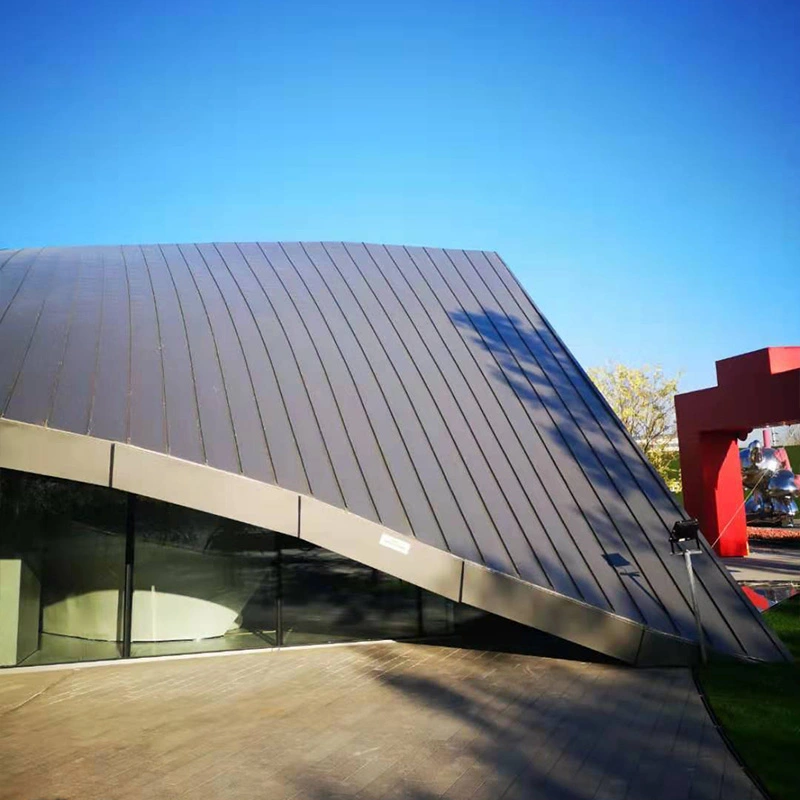

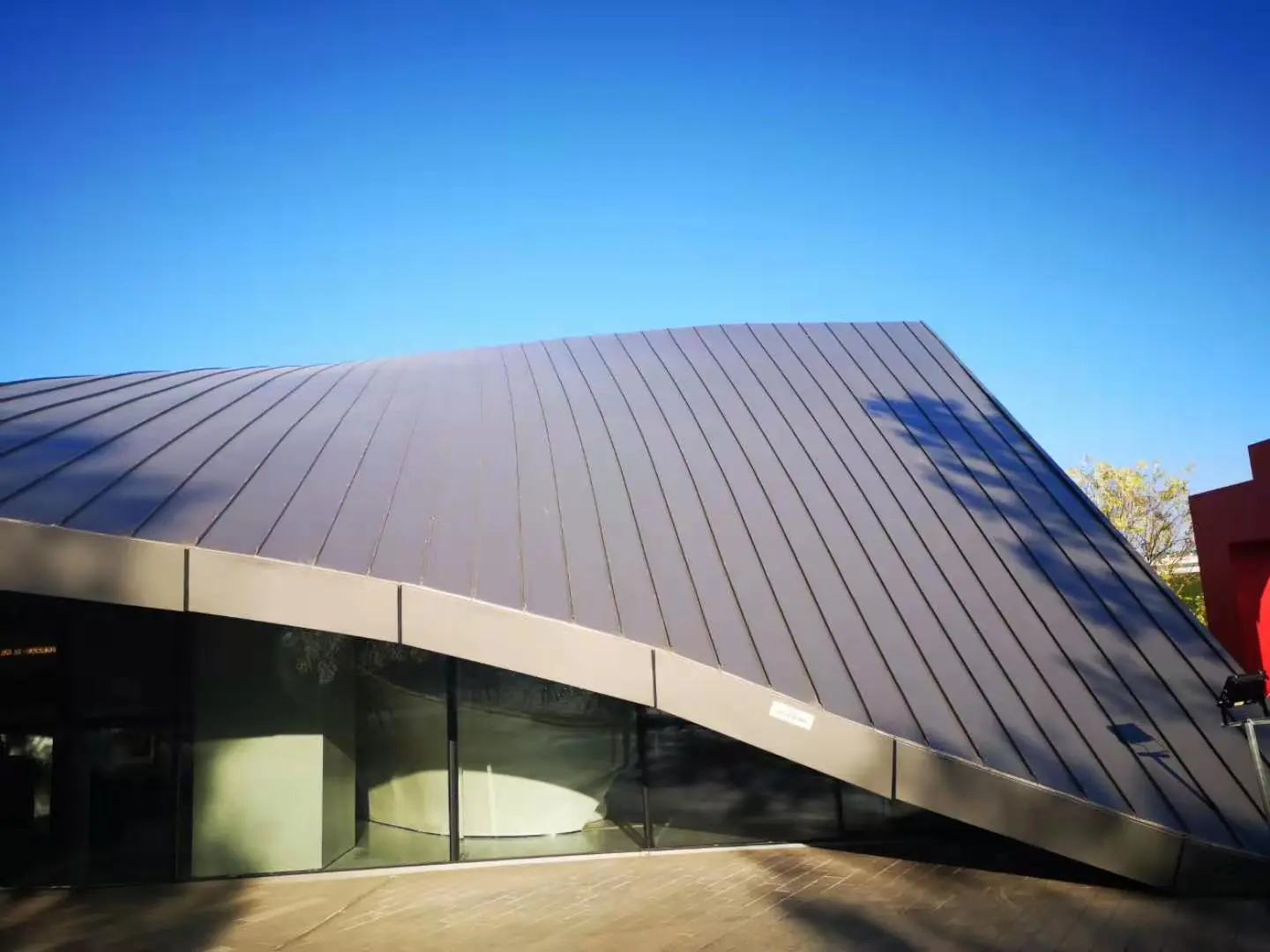

Panouri decorative pentru acoperișuri metalice

Panourile decorative pentru acoperișuri metalice formează stratul vizual exterior al unui sistem de acoperiș metalic, instalat separat de stratul de hidroizolație. Hidroizolația este gestionată de panoul structural de acoperiș de dedesubt, în timp ce panoul decorativ exprimă forma arhitecturală și oferă beneficii secundare, cum ar fi umbrirea, îmbunătățirea acustică și protecția membranei de hidroizolație. SENBO furnizează aceste panouri certificate de materiale și înregistrări de inspecție dimensională, iar echipa de proiect oferă asistență tehnică pentru configurarea panourilor și succesiunea instalării.

Alegeri materiale

Alegerea materialului pentru panouri decorative depinde de forma necesară, greutatea și rezistența la intemperii. Următoarele opțiuni sunt utilizate în mod obișnuit:

• Panouri cu o singură piele din aliaj de aluminiu:De obicei, 2,0 mm până la 3,0 mm grosime cu un finisaj PVDF. Ele oferă o gamă largă de culori, formabilitate bună pentru forme complexe și greutate redusă.
• Foi profilate din aliaj Al-Mg-Mn:Clasele AA3004 sau AA3003, cu rezistență la tracțiune de 240 MPa până la 285 MPa și densitate de 2,73 g/cm³, aproximativ o treime din cea a oțelului. Proiectat pentru mai mult de 50 de ani de funcționare și potrivit pentru acoperișuri curbate.
• Panouri compozite din fagure de aluminiu:Plăci de față din aluminiu de 0,8 mm până la 1,0 mm lipite la un miez de fagure din aluminiu. Lungimea laterală a celulei miezului nu este mai mare de 9,53 mm și grosimea peretelui de cel puțin 0,07 mm. Aceste panouri oferă planeitate și rigiditate mai bune decât foile solide de aceeași greutate.
• Panouri din oțel acoperite cu culoare:Utilizați o acoperire de înaltă performanță Al-Zn cu un strat de acoperire PVDF. Potrivit pentru acoperișuri decorative pe clădiri publice mari, unde este preferat un substrat de oțel.

Tratarea suprafeței

Pentru panourile arhitecturale din aluminiu, se recomandă o acoperire cu fluorocarbon PVDF. Conținutul de rășină trebuie să fie de cel puțin 70%, iar grosimea acoperirii trebuie să respecte YS/T 429.2. PVDF oferă o rezistență puternică la lumina ultravioletă și menține stabilitatea culorii mai mult de 20 de ani cu decolorare sau cretă minimă.

Construirea sistemului

Stratul decorativ este instalat de obicei deasupra hidroizolației pentru a crea un acoperiș metalic cu două straturi. În acoperișul holului de la intrarea New China International Exhibition Center Faza II, asamblarea de jos în sus a fost: o tablă profilată Al-Zn de 0,8 mm cu cusături în picioare ca strat impermeabil, o membrană impermeabilă, izolație termică, un sistem de încadrare decorativă și suprafața panoului decorativ. Această separare menține hidroizolația independentă de stratul estetic.

Rezumatul specificațiilor

Date de aplicare a proiectului

Acoperișul terminalului aeroportului

Extinderea Terminalului 5 a unui aeroport internațional major a folosit 267.000 m² de acoperiș metalic peste terminalul principal, hallurile și podurile de îmbarcare. Panourile decorative au fost tablă de oțel profilată de înaltă rezistență, cu o grosime de 0,8 mm, cu un strat de Al-Zn cu conținut ridicat, oferind de patru până la șase ori rezistența la coroziune a oțelului galvanizat standard. Suprafața PVDF a rămas stabilă între -40°C și 150°C, oferind protecție UV pe termen lung. Proiectul a primit Premiul de aur pentru ingineria sistemelor de carcase metalice la Premiile pentru Știință și Tehnologie din industria de impermeabilizare arhitecturală din 2024.

Centrul de expoziții Sistem decorativ din aluminiu

Etapa a II-a a Centrului Internațional de Expoziții New China din Beijing acoperă aproximativ 280.000 m² de acoperiș metalic. Acoperișul halei de înregistrare a folosit ca strat decorativ panouri din aluminiu cu grosimea de 3 mm, acoperite cu PVDF, susținute de un cadru din tub pătrat din aliaj de aluminiu. Sub stratul decorativ, acoperișul includea un strat impermeabil de oțel profilat Al-Zn de 0,8 mm cu cusături verticale, două straturi de izolație din vată de rocă în valoare totală de 140 mm la o densitate de 160 kg/m³, o membrană TPO și un strat fonoabsorbant perforat din oțel profilat. Panourile decorative au fost montate independent de hidroizolație, obținându-se efectul vizual dorit fără a compromite etanșeitatea.

Acoperiș cu geometrie complexă la un centru de expoziții

Centrul Internațional de Expoziții Xuzhou Huaihai a folosit un sistem de panouri decorative cu cote trepte și niveluri care se intersectează. Cornișa superioară a folosit furnir de aluminiu de 3 mm grosime, iar cornișa inferioară a folosit panouri compozite de aluminiu de 4 mm grosime. Echipa de proiect a folosit Rhino și Grasshopper pentru modelarea parametrică pentru a analiza curbura și a optimiza panourile cu patru vârfuri necoplanare în forme plate. Acoperișul decorativ a fost asamblat cu instalație modulară, iar anvelopa completă a clădirii a trecut validarea inginerească pentru durabilitate, impermeabilitate, performanță termică și integritate structurală.

Acoperiș cu panouri în fagure dublu curbat

Locul principal al site-ului permanent al Forumului Zhongguancun a folosit un sistem de panouri neregulate din aluminiu cu o curbă dublă pentru o suprafață de 6.000 m² de acoperiș. Peste 1.000 de specificații unice ale panoului au fost aranjate în configurații stratificate. Structura de susținere a folosit un cadru radiant în formă de evantai cu suporturi reglabile multidirecționale care permit rotirea în plan de ±15° și ajustarea unghiulară între 75° și 105°. Două până la trei panouri de tip fagure au fost asamblate pe o singură unitate cadru în fabrică, apoi instalate la fața locului ca module complete. Această abordare prefabricată a redus programul de construcție cu aproape o treime în comparație cu metodele tradiționale.

Caracteristici de design

• Flexibilitatea formularelor:Panourile pot fi plate, curbate, conice sau dublu curbate. Modelarea parametrică ajută la transformarea geometriei complexe în panouri construibile.
• Stabilitatea culorii pe termen lung:Acoperirile PVDF rezistă la decolorarea UV și la creta, menținând aspectul timp de peste 20 de ani.
• Greutate ușoară:Panourile din aluminiu și fagure reduc sarcina structurală în comparație cu placarea solidă din oțel sau beton.
• Hidroizolație independentă:Stratul decorativ nu pătrunde în hidroizolație, ceea ce scade riscul de scurgeri în punctele de fixare.
• Instalare eficientă:Ansamblurile unificate de panouri tip fagure reduc munca la fața locului și îmbunătățesc alinierea pe suprafețe complexe.

Aplicații tipice

• Straturi decorative de acoperiș pentru terminalele aeroporturilor și gările de mare viteză.
• Clădiri publice mari, cum ar fi centre de expoziții, stadioane și teatre.
• Clădiri emblematice cu forme de acoperiș unice sau neregulate.
• Complexe comerciale, hoteluri de lux și vile care necesită un aspect distinctiv al acoperișului.

Note de instalare

• Verificați alinierea cadrului de susținere înainte de a plasa panouri decorative.
• Utilizați echipamente de ridicare cu chingi moi pentru a evita zgârierea suprafeței finisate.
• Urmați secvența producătorului pentru sistemele cu cârlig sau unitizate pentru a asigura cuplarea corectă.
• Pentru panourile curbate, verificați orientarea panoului și reglarea suportului înainte de fixarea finală.
• Sigilați îmbinările și marginile conform detaliilor arhitecturale, în special acolo unde panourile se întâlnesc cu tălpi sau penetrări.

FAQ

Care este diferența dintre panourile decorative și stratul de hidroizolație?

Stratul de hidroizolație este o tablă sau membrană metalică continuă care împiedică intrarea apei. Panoul decorativ se află deasupra acestuia și nu trebuie să fie etanș. Această separare înseamnă că stratul decorativ poate fi perforat, curbat sau lambriat fără a afecta rezistența la intemperii a acoperișului.

Ce tip de panou este cel mai bun pentru un acoperiș curbat?

Foile profilate din aliaj de Al-Mg-Mn pot fi formate la rola în forme curbate și sunt adesea folosite pentru acoperișuri netede, cu o singură curbă. Pentru suprafețele dublu curbate sau cu formă liberă, panourile din fagure de aluminiu sunt mai potrivite deoarece pot fi fabricate în forme complexe, neplane, păstrând în același timp planeitatea.

Cum se menține consistența culorii pe un acoperiș mare?

Toate panourile pentru aceeași suprafață ar trebui să provină din același lot de bobine atunci când este posibil. Dacă mai multe loturi sunt inevitabile, diferența de culoare ar trebui controlată la o valoare ΔE specificată. Acoperirile PVDF din același sistem de vopsea tind să aibă o culoare și un luciu consistente.

Panourile decorative pot fi folosite la proiecte de renovare?

Da, se pot adăuga panouri metalice decorative peste un acoperiș existent pentru a schimba aspectul sau a îmbunătăți performanța termică, cu condiția ca structura existentă să suporte greutatea suplimentară. Este necesară o evaluare structurală înainte de a continua.

Controlul calitatii si documentatia

Furnizorii trebuie să furnizeze certificate de material pentru aliajul de aluminiu sau substratul din oțel, rapoarte despre grosimea stratului de acoperire și înregistrări de inspecție dimensională. Pentru geometrii complexe, desenele de fabricație și graficele panourilor trebuie revizuite înainte de producție. Verificările la fața locului ar trebui să confirme dimensiunile panoului, finisajul suprafeței și lipsa deteriorării prin transport.

Considerații de selecție

• Confirmați geometria arhitecturală și limitele de dimensiune a panoului cu producătorul la începutul fazei de proiectare.
• Selectați tipul de acoperire în funcție de expunerea la UV a clădirii și de durata de viață dorită.
• Pentru zonele de coastă sau industriale, verificați dacă stratul metalic și sistemul de vopsea sunt potrivite pentru categoria de coroziune.
• Planificați cadrul de susținere și intervalul de reglare a suportului pentru a se adapta toleranțelor panoului și mișcării termice.
• Luați în considerare calea de acces pentru întreținere pentru inspecția și curățarea suprafeței decorative.
