Panourile pentru camere curate, denumite și panouri de purificare sau panouri sandwich pentru camere curate, sunt plăci de construcție compozite concepute pentru medii controlate.Materiale de constructii SENBOfurnizează aceste panouri pentru instalațiile farmaceutice, electronice, alimentare și medicale, concentrându-se pe siguranța la incendiu, curățarea suprafeței și stabilitatea dimensională pe termen lung.

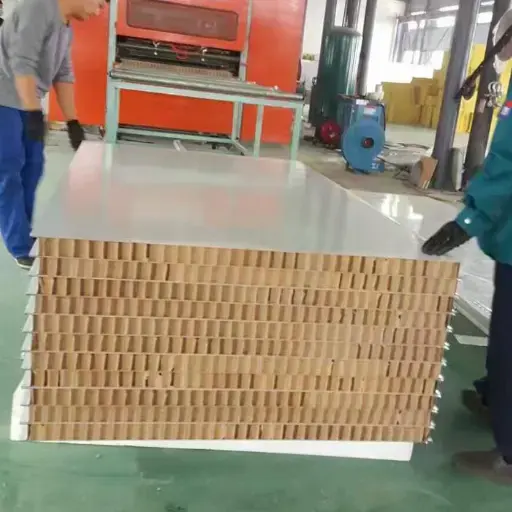

Panoul este format dintr-un parament metalic pe ambele părți și un miez funcțional. Materialele de acoperire includ oțel acoperit cu culoare, oțel inoxidabil 304/316, oțel galvanizat și aliaj aluminiu-magneziu-mangan. Opțiunile de bază includ vată de rocă, sticlă-magneziu, oxisulfat de magneziu, rocă de silice, poliuretan, fagure de aluminiu, fagure de hârtie și gips. Grosimile standard ale panourilor sunt de 50 mm, 75 mm și 100 mm, cu personalizare de până la 200 mm. Grosimea feței variază de la 0,3 mm la 1,0 mm.
Diferitele materiale de bază oferă echilibre diferite de rating la foc, rezistență la umiditate, rezistență structurală și cost. Tabelul de mai jos rezumă principalele opțiuni.
| Material de bază | Evaluare la foc | Caracteristici cheie | Aplicații tipice |
|---|---|---|---|
| Lână de stâncă | Clasa A incombustibil | Izolație la foc, absorbție fonică, cost moderat | Instalatii industriale, ateliere electronice, compartimentari ignifuge |
| Sticlă-magneziu / Oxisulfat de magneziu | Clasa A1 incombustibil | Rezistent la umiditate, rezistență structurală ridicată, susține echipamente suspendate | Săli de operație spital, ateliere alimentare cu umiditate ridicată, zone farmaceutice GMP |
| Roca de silice | Clasa B1 ignifug | Ușoare, economice, fum redus | Camere GMP farmaceutice, depozite frigorifice, ateliere de ambalare |
| Poliuretan (PU) | Clasa B1 | Izolație termică excelentă, conductivitate termică scăzută | Depozitare frigorifică alimente, depozite farmaceutice cu temperatură controlată |
| Fagure din aluminiu | Clasa A | Planeitate ridicată, greutate redusă, sarcină redusă pe tavan | Tavane de înaltă calitate pentru camere curate, săli de asamblare optice de precizie |
Materialul de acoperire afectează curățarea, rezistența la coroziune și compatibilitatea cu dezinfectanții. Oțelul acoperit cu culoare este disponibil în versiuni standard, antibacteriene și antistatice. Fețele din oțel inoxidabil rezistă acizilor, alcalinelor și ștergerii repetate cu dezinfectanți, făcându-le potrivite pentru sălile de operație și zonele GMP. Fețele din aliaj de aluminiu-magneziu-mangan sunt nemagnetice și ușoare, potrivite pentru laboratoarele de instrumente sensibile.
Pentru proiectele care necesită și componente coordonate ale carcasei, SENBO furnizeazăsisteme accesoriiprecum profilele de aluminiu, ornamentele de colț și tocurile ușilor concepute pentru a se potrivi cu panourile camerei curate.
Miezurile din vată de rocă și sticlă-magneziu ating clasa A sau A1 de incombustibil. Panourile nu produc fum toxic în condiții standard de testare la foc. Panourile realizate manual cu cadre perimetrale din oțel galvanizat încorporate oferă o rezistență mai mare la încovoiere și pot susține echipamente suspendate. Această construcție este specificată în mod obișnuit pentru tavane și pereți despărțitori care trebuie să suporte sarcini utilitare.
Miezurile de sticlă-magneziu și oxisulfat de magneziu sunt stabile dimensional în medii cu umiditate ridicată și rezistă la creșterea mucegaiului. Miezurile din poliuretan oferă cea mai scăzută conductivitate termică, aproximativ 0,024 W/(m·K), ceea ce ajută la menținerea temperaturilor stabile în camerele curate cu temperatură controlată și depozitarea la rece.

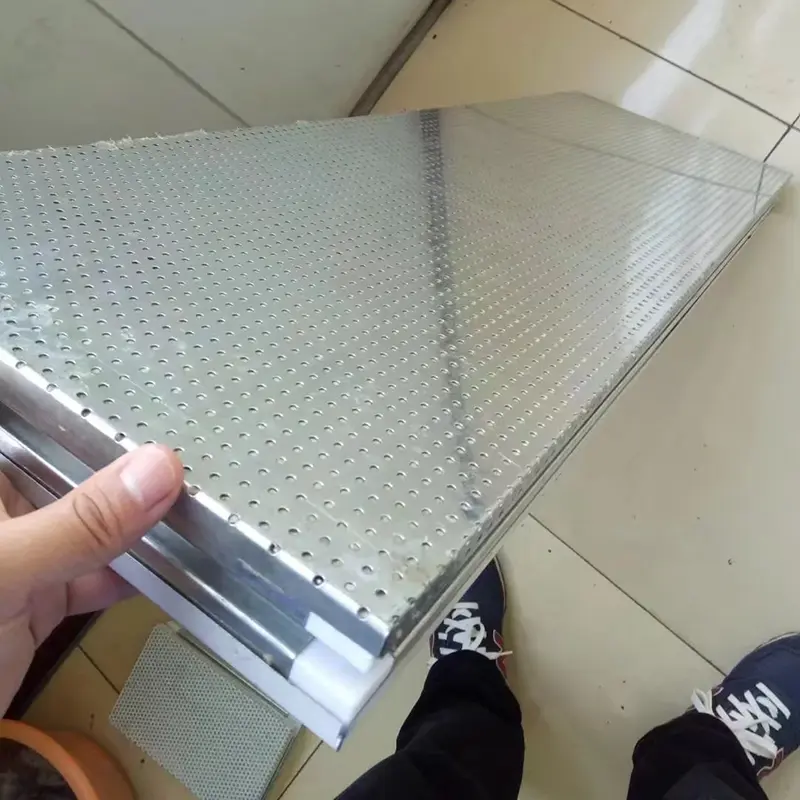

În unele modele de anvelope de clădiri, panourile metalice perforate sunt utilizate ca finisaje pentru tavan sau pereți în combinație cupanouri sandwich din lână de rocăpentru a realiza atât controlul acustic, cât și izolarea. SENBO poate furniza ambele tipuri de produse pentru proiecte de camere curate integrate.
Următorul tabel listează parametrii standard. Configurații personalizate sunt disponibile la cerere.
| Parametru | Interval / Opțiuni | Note |
|---|---|---|
| Materiale de acoperire | Oțel acoperit cu culoare, oțel inoxidabil 304/316, oțel galvanizat, aliaj Al-Mg-Mn | Grosime 0,3–1,0 mm |
| Materiale de bază | Lână de stâncă, sticlă-magneziu, oxisulfat de magneziu, silice-rocă, PU, fagure de aluminiu, fagure de hârtie, gips | Selectat în funcție de cerințele de foc, umiditate și încărcare |
| Grosimea panoului | 50 / 75 / 100 / 120 / 150 / 200 mm | Personalizat |
| Lățimea efectivă | 950 / 980 / 1150 / 1180 mm | Dimensiuni personalizate disponibile |
| Evaluare la foc | Clasa A, A1, A2, B1 în funcție de nucleu | Rapoarte de testare disponibile |
| Tratamente de suprafață | Acoperire antibacterian, acoperire antistatică, acoperire cu fluorocarbon | Aplicat pe materialul de acoperire |
| Standarde | GB 8624-2012, GB/T 23932-2009 | Documentație de conformitate disponibilă |
Pentru sălile de operație ale spitalelor și zonele farmaceutice GMP:Alegeți fețe din oțel inoxidabil cu miez de sticlă-magneziu sau oxisulfat de magneziu. Acestea oferă rezistență la umiditate, curățare și rezistență structurală ridicată pentru suportul echipamentului.
Pentru camerele curate electronice și semiconductoare:Fețele din oțel acoperite cu culoare antistatică ajută la prevenirea atracției prafului și a deteriorării statice. Miezurile din fagure de aluminiu oferă tavane ușoare cu planeitate ridicată.
Pentru prelucrarea alimentelor și bucătăriile centrale:Selectați fețe din oțel inoxidabil 304 și miezuri rezistente la umiditate, cum ar fi sticlă-magneziu sau oxisulfat de magneziu. Acestea rezistă expunerii frecvente la spălare și dezinfectant.
Pentru depozite frigorifice și depozite cu temperatură controlată:Miezurile din poliuretan asigură cea mai bună izolare termică. Confirmați că clasificarea la foc îndeplinește cerințele codului local și luați în considerare o protecție suplimentară împotriva incendiilor, dacă este necesar.
Pentru instalații industriale generale:Miezurile de lână de rocă oferă un echilibru rentabil între rezistența la foc și izolația termică. Fețele din oțel acoperite cu culoare sunt de obicei suficiente.
Panourile sunt prefabricate din fabrică și asamblate la fața locului utilizând conexiuni cu canelură sau lambă sau profil H. Panourile realizate manual cu cadre perimetrale din oțel asigură o capacitate de încărcare mai mare pentru tavane și suspendarea echipamentelor. SENBO efectuează inspecția materialului primit, verificări în proces și verificarea dimensională finală pentru fiecare lot. Inspecția primului articol și certificatele de material sunt disponibile.
1.Săli de operație a spitalelor, UTI, laboratoare PCR și laboratoare de biosecuritate.
2.Ateliere farmaceutice GMP, linii de producție de vaccinuri și camere de umplere sterilă.
3.Ateliere de prelucrare a alimentelor, fabrici de produse lactate și bucătării centrale.
4.Producția de cipuri electronice, asamblarea semiconductoarelor și producția de baterii cu litiu camere curate.
5.Depozitare la rece, depozite cu temperatură controlată și medii de laborator de precizie.
Panourile din lână de rocă sunt incombustibile de clasa A și oferă o bună absorbție a sunetului la un cost mai mic. Panourile din oxid de magneziu (sticlă-magneziu) sunt de clasa A1, mai rezistente la umiditate și mai puternice din punct de vedere structural, făcându-le potrivite pentru zonele cu umiditate ridicată și tavanele care trebuie să susțină echipamente.
Da. Grosimea panoului poate fi personalizată de la 50 mm la 200 mm, grosimea feței de la 0,3 mm la 1,0 mm și lățimea efectivă poate fi ajustată. Lungimile personalizate și detaliile de conectare sunt, de asemenea, disponibile pe baza desenelor de proiect.
Fețele din oțel inoxidabil sau oțelul acoperit cu culoarea cu acoperiri antibacteriene sau fluorocarbon sunt potrivite pentru curățarea frecventă cu dezinfectanți pe bază de alcool sau clor. Confirmați compatibilitatea cu dezinfectantul specific cu echipa noastră tehnică.
Da. Panourile realizate manual cu rame perimetrale din oțel galvanizat sunt proiectate special pentru aplicații pe tavan în care echipamentele pot fi suspendate. Miezurile din fagure de aluminiu sunt, de asemenea, utilizate pentru sistemele de tavane ușoare. Lungimea maximă recomandată a panoului de tavan este de obicei de 3000 mm pentru a controla deformarea.
Furnizăm rapoarte de testare pentru performanța la foc, conductivitatea termică și proprietățile mecanice relevante. Sunt incluse certificate de material pentru finisaje și miezuri. Pentru proiectele GMP sau spitalicești, documentația suplimentară poate fi pregătită pentru a sprijini validarea.
