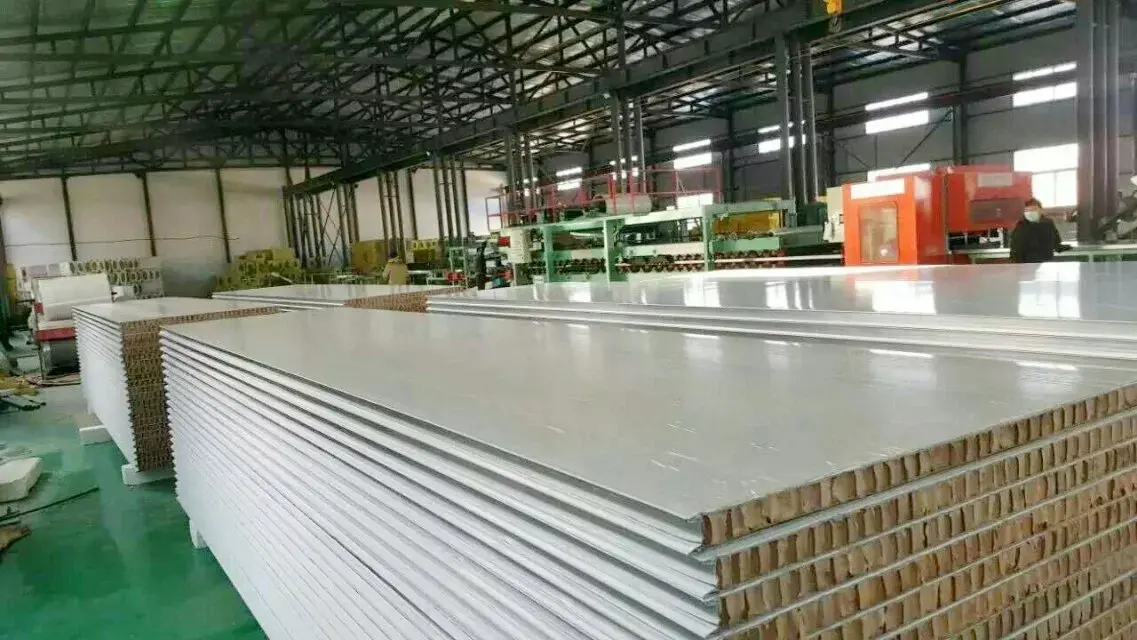

Panourile pentru camere curate din hârtie Honeycomb sunt panouri compozite ușoare concepute pentru incinte cu mediu controlat.Materiale de constructii SENBOfurnizează aceste panouri pentru proiecte de camere curate care prioritizează sarcina structurală redusă și performanța de mediu.

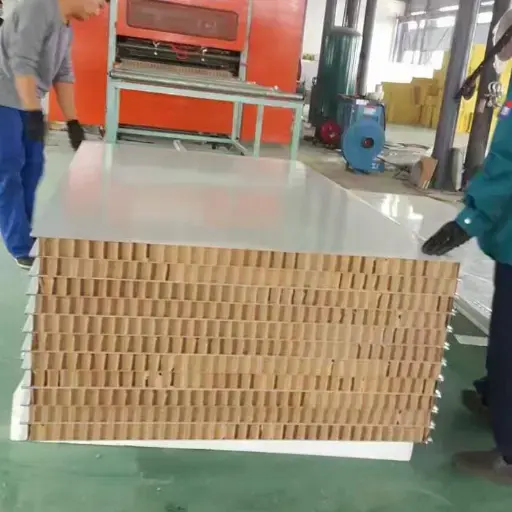

Panoul folosește o structură sandwich compozită. Fațarile sunt realizate din oțel acoperit cu culoare, oțel galvanizat sau oțel inoxidabil cu o grosime de 0,3–1,0 mm, personalizabile în funcție de cerințele proiectului. Miezul este tip fagure din hârtie ignifugă, iar marginile sunt sigilate cu profile trase la rece înainte ca ansamblul să fie lipit în panoul final.

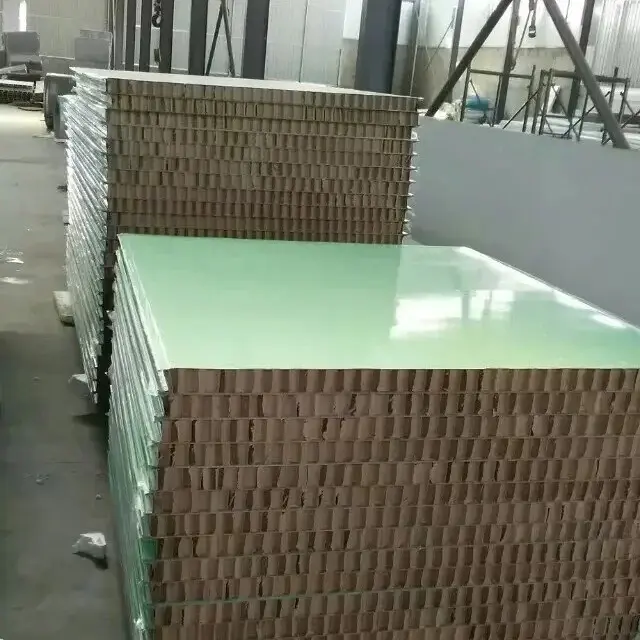

Miezul de fagure este fabricat din pastă naturală de lemn, prelucrat într-o formă ondulată și lipit cu adeziv rezistent la apă pentru a forma o structură hexagonală. Acest design oferă suport structural, menținând în același timp panoul ușor. Densitatea miezului variază de la 20 la 42 kg/m³, iar rezistența la compresiune este între 1,5 și 5,0 MPa.
Grosimile standard ale panourilor sunt de 50 mm, 75 mm și 100 mm, cu personalizare disponibilă de la 35 mm la 250 mm. Lățimile standard includ 950 mm, 980 mm, 1150 mm și 1180 mm. Lungimea panoului de perete poate ajunge la 9.000 mm, în timp ce lungimea panoului de tavan este limitată la 4.000 mm.
Sunt disponibile mai multe metode de conectare pentru a se potrivi diferitelor scenarii de instalare: configurații cu lambă și canelura, profil central din aluminiu, îmbinare tată-femă și configurații „trei-femă-un-mascul”.
Performanța ignifug a fost testată de Centrul Național de Supraveghere a Calității și Testare a Materialelor de Construcții Rezistente la Foc în conformitate cu GB 8624-1997, obținând un rating de Clasa B1 (ignifug). Indicele de oxigen este de cel puțin 44,2%, ceea ce depășește cerințele standardului Clasei B1.
Spre deosebire de miezurile de polistiren care se topesc și picură atunci când sunt expuse la foc, miezul din fagure de hârtie se carbonizează fără a se arde și nu produce substanțe toxice. Un panou gros de 100 mm oferă o rezistență la foc de cel puțin 60 de minute.
Structura poroasă de tip fagure asigură o izolare termică eficientă. Cu o conductivitate termică măsurată de cel mult 0,048 W/(m·K), panoul reduce transferul de căldură între spațiile interioare și exterioare. Această performanță este comparabilă cu panourile din vată de rocă pentru camere curate de aceeași grosime, totuși panoul cântărește doar 60%-70% mai mult.
Structura hexagonală de tip fagure oferă o bună rezistență la compresiune și proprietăți la tracțiune. Rezistența la compresiune măsurată variază de la 1,5 la 5,0 MPa, depășind miezurile din plastic spumă de densitate similară. Cadrul de margine trasat la rece îmbunătățește și mai mult rigiditatea generală și capacitatea portantă la încovoiere. Aceste proprietăți susțin aplicații precum tavanele suspendate în fabricile de electronice și pereții despărțitori în atelierele farmaceutice.
Cu o densitate a miezului de 20–42 kg/m³, panourile din hârtie tip fagure cântăresc cu aproximativ 60%–70% mai puțin decât panourile din lână de rocă de aceeași grosime. Acest lucru este util în special pentru sistemele de tavane suspendate și pereții despărțitori din camerele curate înalte, deoarece reduce sarcina asupra structurii principale și poate reduce costurile de fundație.
Miezul este realizat din pastă naturală de lemn, iar procesul de fabricație este eficient din punct de vedere energetic. Panourile nu conțin componente toxice și nu eliberează emisii nocive în timpul utilizării. La sfârșitul duratei de viață, panourile sunt complet reciclabile.
Panourile pentru camere curate din hârtie Honeycomb au fost utilizate în mai multe setări de camere curate:
Săli de operație a spitalului:Sistemele de perete și tavan oferă un mediu curat, cu o suprafață densă, netedă și îmbinări strânse care ajută la prevenirea creșterii bacteriilor.
Producția de electronice și cipuri:Panourile ușoare sunt utilizate pentru tavane și pereți despărțitori, unde greutatea redusă simplifică instalarea deasupra capului.
Ateliere de GMP farmaceutic:Panourile îndeplinesc cerințele de curățenie și izolație, iar clasificarea la foc Clasa B1 susține siguranța producției.
Instalatii de prelucrare a alimentelor:Pereții și pereții despărțitori sunt ușor de curățat, rezistente la umiditate și lipsite de contaminare.
Următorii parametri se bazează pe producția standard și pe testele relevante. Personalizarea este disponibilă.
| Indicator de performanță | Parametru/Specificație | Note / Baza standard |
|---|---|---|
| Material de confruntare | Oțel acoperit cu culoare / Oțel galvanizat / Oțel inoxidabil | Grosime 0,3–1,0 mm, personalizabilă |
| Material de bază | Fagure de hârtie ignifugă | Structură hexagonală în fagure |
| Densitatea miezului | 20–42 kg/m³ | |
| Rezistența la compresiune | 1,5–5,0 MPa | |
| Conductivitate termică | ≤0,048 W/(m·K) | |
| Performanță de ardere | Clasa B1 (ignifug) | Testat conform GB 8624-1997; Index de oxigen ≥44,2% |
| Evaluare de rezistență la foc | ≥60 min (100 mm grosime) | |
| Grosimea panoului | 50 / 75 / 100 mm (personalizat: 35–250 mm) | |
| Lățimea panoului | 950 / 980 / 1150 / 1180 mm | |
| Lungimea panoului de perete | ≤9.000 mm | |
| Metoda de conectare | Lambă și canelură / Profil central din aluminiu / Îmbinare tată-femă |
1. Clasa B1 Securitate împotriva incendiilor fără fum toxic.Nucleul atinge clasa B1 și caracterizează mai degrabă decât arde. Indicele de oxigen de cel puțin 44,2% oferă o marjă clară de siguranță în comparație cu materialele din polistiren.
2. Ușoare cu rezistență adecvată.Densitatea miezului este de numai 20–42 kg/m³, cu aproximativ 60%–70% mai ușoară decât panourile din lână de rocă. Rezistența la compresiune de 1,5–5,0 MPa acceptă aplicațiile de tavan și partiții pentru camerele curate.
3. Izolatie termica si acustica.Conductivitatea termică de 0,048 W/(m·K) sau mai puțin oferă performanță de izolare, în timp ce structura de tip fagure contribuie, de asemenea, la reducerea sunetului.
4. Materiale regenerabile și reciclabile.Miezul de pastă de lemn este regenerabil, iar panourile sunt complet reciclabile la sfârșitul duratei de viață. În timpul utilizării nu sunt emise emisii nocive.
5. Instalare eficientă cu design modular.Panourile prefabricate din fabrică au conexiuni rapide și lungimi de până la 9 metri, reducând numărul de cusături pe șantier.
Pentru aplicații pe tavan:Confirmați lungimea maximă a panoului (4.000 mm pentru panourile de tavan) și distanța dintre grilajele de susținere înainte de instalare. Natura ușoară simplifică ridicarea, dar este încă necesar un sprijin adecvat pentru a preveni deformarea.
Pentru pereți despărțitori:Selectați metoda de conectare adecvată în funcție de aspect. Profilele centrale din aluminiu oferă un finisaj curat, în timp ce îmbinările cu caneluri și limbă oferă o asamblare mai rapidă.
Pentru zone cu umiditate ridicată:Deși miezul este tratat cu adeziv rezistent la apă, expunerea pe termen lung la apa stătătoare ar trebui evitată. Sigilați toate îmbinările și marginile în mod corespunzător în timpul instalării.
În timpul transportului și depozitării:Depozitați panourile plat într-o zonă uscată și protejați panourile de zgârieturi. Folia de protecție din PVC trebuie să rămână la loc până la curățarea finală.
1.Săli de operație a spitalelor, secții de terapie intensivă și săli de aprovizionare sterile.
2.Fabrici de cipuri electronice și camere curate de semiconductori.
3.Ateliere farmaceutice GMP și laboratoare biologice.
4.Ateliere de prelucrare a alimentelor si bucatarii centrale.
5.Depozite și depozite frigorifice care necesită izolare termică.
Fagure de hârtie este semnificativ mai ușor (20–42 kg/m³ față de 100–120 kg/m³), oferind în același timp o izolare termică comparabilă. Lâna de rocă este incombustibilă de clasa A, în timp ce fagure de miere de hârtie este ignifugă de clasa B1. Alegerea depinde adesea de cerințele de clasificare la foc și de considerațiile de sarcină structurală.
Miezul este lipit cu adeziv rezistent la apă, care oferă o anumită protecție împotriva umidității. Cu toate acestea, panourile sunt proiectate pentru utilizarea în camera curată interioară. Trebuie evitată expunerea prelungită la apă stătătoare sau condițiile continue de umiditate ridicată, iar toate îmbinările trebuie etanșate corespunzător.
Aceste panouri sunt concepute în principal pentru aplicații interioare. Pentru uz exterior, materialul de acoperire și miezul ar trebui să fie selectate și testate în mod specific pentru rezistența la intemperii în aer liber. Se recomanda consultarea producatorului pentru aplicatii exterioare.
Panourile de tavan sunt susținute de un sistem de grilă, cu lungimea panoului limitată la 4.000 mm pentru a controla deformarea. Distanța specifică între suporturi depinde de grosimea panoului și de sarcina așteptată. Recomandările producătorului trebuie urmate pentru distanța dintre rețea și detaliile de conectare.
Rapoartele de testare de la Centrul Național de Supraveghere a Calității și Testare a Materialelor de Construcție Rezistente la Foc sunt disponibile la cerere. Rapoartele documentează clasa B1 conform GB 8624-1997 și indicele de oxigen de cel puțin 44,2%.
Tianjin SENBO Building Materials Technology Co., Ltd. este un producător de panouri de purificare tip fagure din hârtie, panouri pentru camere curate cu absorbție a sunetului realizate manual, panouri de purificare cu oxisulfat de magneziu și alte produse metalice pentru plicuri. Baza noastră de producție este situată în Zona de Dezvoltare Economică Jinghai, Tianjin, China, echipată cu linii de producție automate și un proces de inspecție a calității în patru etape. Pentru mai multe informații despre fabrica noastră, certificări, capabilități de testare și referințe la proiecte, vă rugăm să vizitațiDespre noipagina saucontactați echipa noastră de ingineri.
