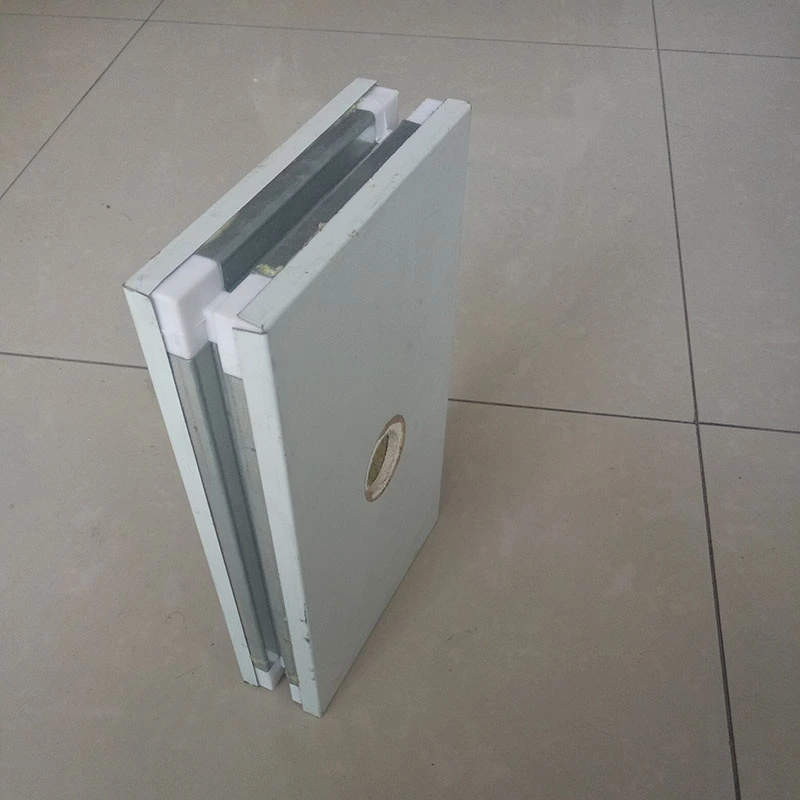

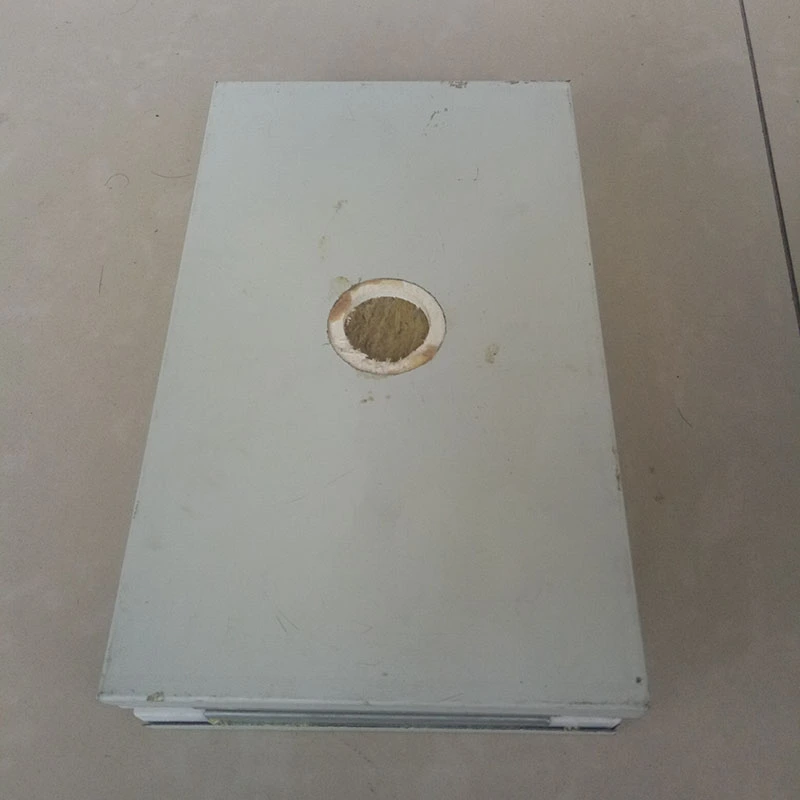

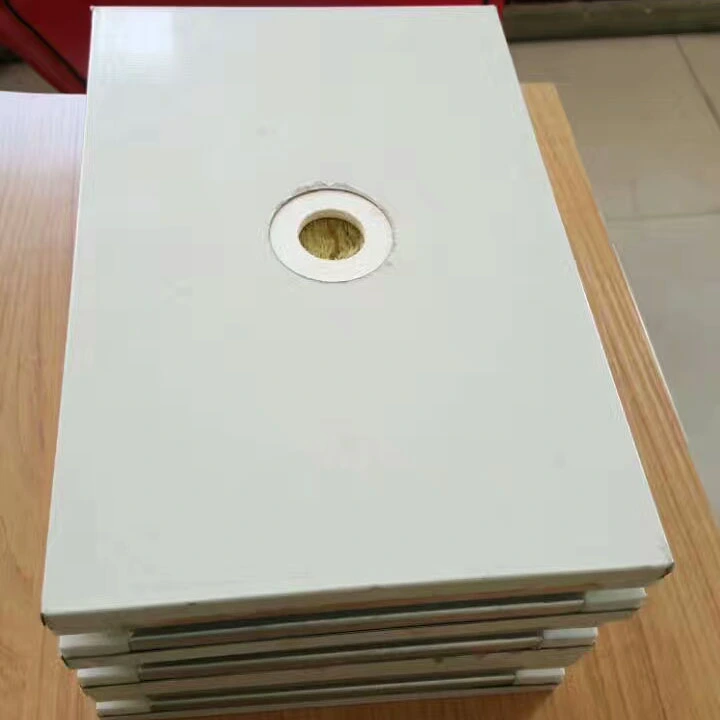

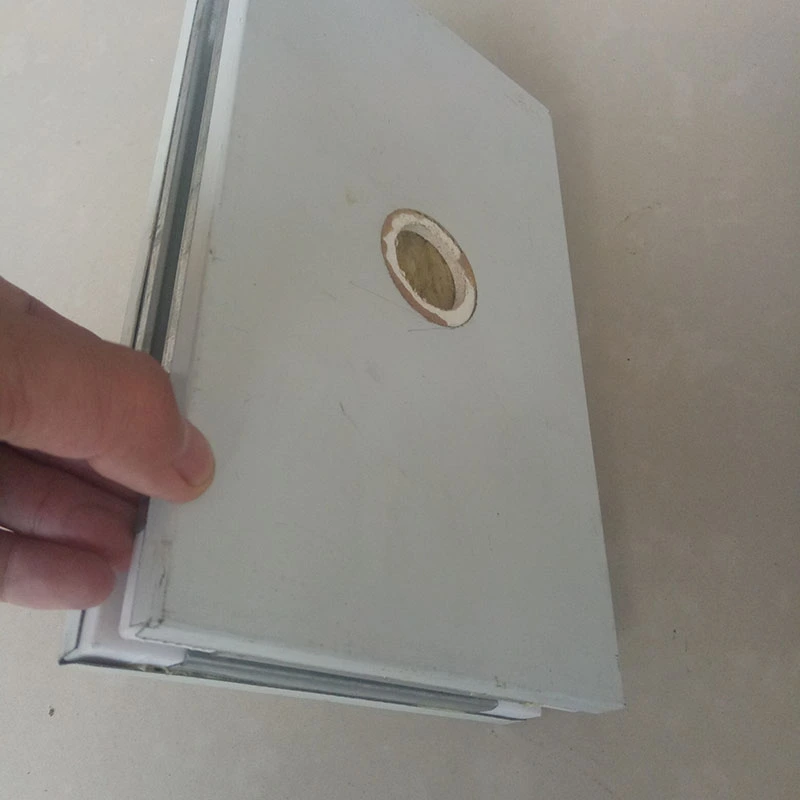

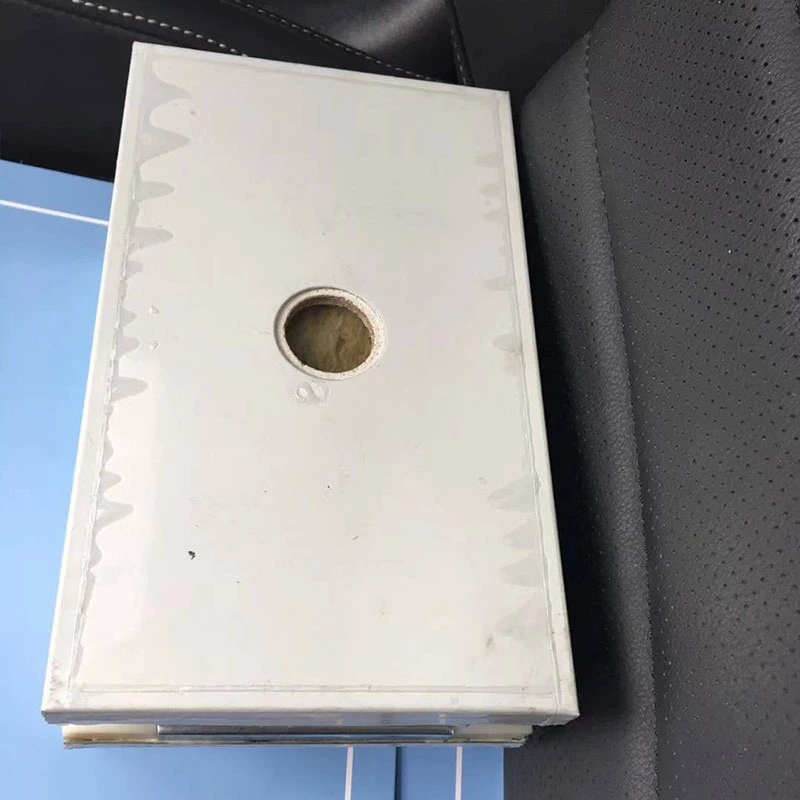

Panourile pentru camere curate realizate manual, cunoscute și sub denumirea de panouri compozite lucrate manual, sunt materiale de incintă produse prin asamblarea manuală a cadrului intern, mai degrabă decât prin procesarea continuă a liniei de producție.Materiale de constructii SENBOfurnizează aceste panouri pentru proiecte de camere curate care necesită precizie dimensională ridicată, planeitatea suprafeței și etanșarea etanșă a îmbinărilor.
Panourile au o structură compozită tip sandwich cu pereți din oțel acoperit cu culoare pentru camerele curate pe ambele părți (0,4–0,8 mm grosime, cu oțel inoxidabil disponibil la cerere) și un material de miez funcțional. Perimetrul este etanșat cu un cadru din bandă de oțel galvanizat. Diferența cheie față de panourile fabricate la mașină este procesul de asamblare manuală, care permite un control mai strict asupra alinierii cadrului și potrivirii îmbinărilor. Acest lucru face ca panourile să fie deosebit de potrivite pentru medii cu cerințe stricte de etanșeitate și estetică.
Sunt disponibile mai multe opțiuni de bază, fiecare selectată pentru diferite niveluri de rezistență la foc, rezistență și cerințe bugetare.
Miez compozit din vată de rocă / sticlă-magneziu (MGO):Utilizează vată de rocă hidrofobă (densitate 100–140 kg/m³, conductivitate termică ≤0,043 W/(m·K), hidrofobicitate ≥98%) laminată pe una sau ambele fețe cu plăci armate cu sticlă-magneziu. Configurația MGO cu două fețe oferă cea mai mare rezistență la foc.
Miez de oxisulfat de magneziu (MOS):Dispune de clasa A1 la foc, absorbție de apă ≤0,8% și rezistență la temperaturi ridicate care depășește 1200°C. Combină rezistența la foc și rezistența la umiditate cu un profil ușor.
Miez de silica-rock (vată de rocă modificată):Densitatea este de aproximativ 80 kg/m³, cu clasa A de ardere și temperaturi de rezistență la foc care depășesc 1000°C.
Miez de fagure din hârtie sau aluminiu:Ușoare și de înaltă rezistență, potrivite pentru aplicații cu limitări de greutate proprie sau cerințe exigente de planeitate a suprafeței.
Opțiunile pentru grosimea panoului includ 50 mm, 75 mm și 100 mm, cu personalizare disponibilă de la 30 mm la 200 mm. Lățimile standard sunt de 980 mm și 1180 mm, iar lățimile nestandard pot fi produse la cerere. Lungimile panourilor de perete ajung până la 6000 mm, în timp ce lungimile panourilor de tavan sunt limitate la 3000 mm.

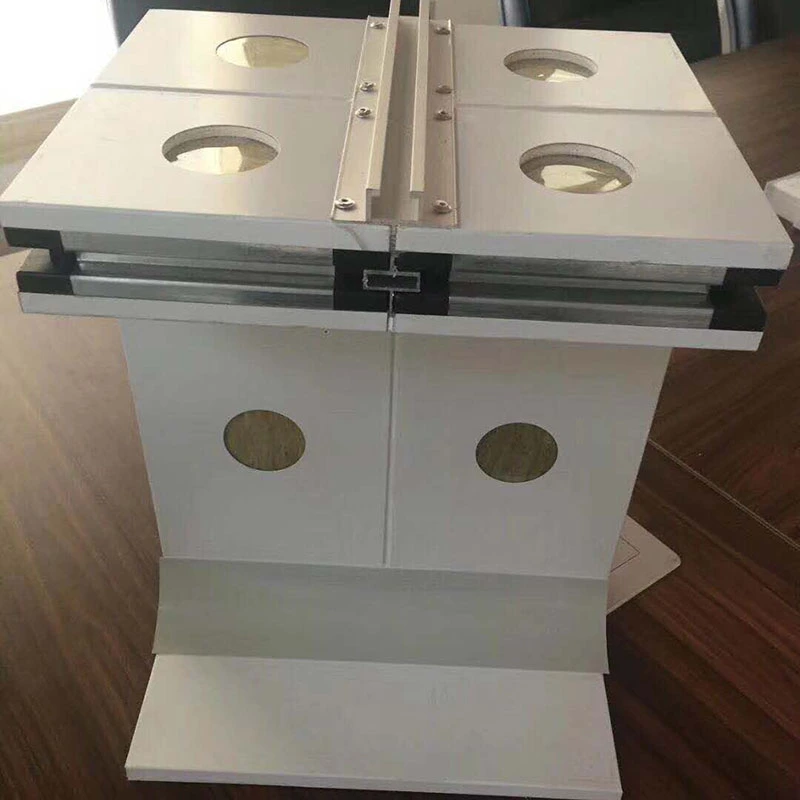

Metodele de conectare includ configurații de îmbinare cu profil H, cu lambă și canelura, interblocare și „trei-femă-un-mascul”. Alegerea depinde de secvența de instalare, cerințele de etanșare și dacă se anticipează dezasamblarea viitoare.
Produsul respectă GB/T 23932-2009 (panouri sandwich termoizolante cu fața metalică pentru clădiri) și JC/T 2761-2023 (cerințe tehnice pentru performanța de purificare a panourilor decorative cu funcții de purificare).
Siguranța la incendiu este un aspect de bază în ingineria camerelor curate. În funcție de materialul de bază, ratingul de performanță la ardere poate ajunge la Clasa A sau Clasa A1. Limitele de rezistență la foc variază în funcție de configurație: panourile de 50 mm cu un singur strat MGO și vată de rocă ating cel puțin 1 oră; Panourile de 50 mm cu straturi duble MGO realizează cel puțin 2 ore; iar panourile de 100 mm cu straturi duble MGO ajung la cel puțin 4 ore. Panourile cu oxisulfat de magneziu rezistă la temperaturi ridicate care depășesc 1200°C fără a degaja fum toxic.
Pentru proiectul Yantai New Era Health Industry New Park (investiție totală de 2 miliarde RMB, care acoperă 278.300 m²), au fost selectate panouri realizate manual din lână de rocă dublu MGO pentru atelierul de producție a suplimentelor de sănătate, atelierul zilnic de producție chimică și centrul de cercetare și dezvoltare/testare. Suprafața totală de aplicare a fost de aproximativ 26.000 m². Proiectul a folosit cadru în formă de arc din oțel galvanizat de 0,8 mm și sisteme de colțuri specializate. Documentația proiectului și fotografiile sunt disponibile la cerere.
Stratul de armare MGO compozit și cadrul perimetral din oțel galvanizat conferă acestor panouri o capacitate portantă la încovoiere și o rezistență la impact mai mari decât panourile fabricate la mașină. Testarea arată o capacitate de încovoiere de cel puțin 0,5 kN/m² pentru panourile de perete și 1,2 kN/m² pentru panourile de tavan, măsurată la o deformare de L₀/250.
Planeitatea suprafeței este menținută la 0,5 mm sau mai bine, ceea ce acceptă cerințele stricte de finisare ale ingineriei camerei curate și ajută panourile să rămână plate în timpul utilizării pe termen lung.
Fața metalică densă și miezul hidrofob din lână de rocă (repelență la apă ≥98%) țin panourile libere de absorbția umidității și de creșterea mucegaiului în medii cu umiditate ridicată a camerelor curate. Miezul de oxisulfat de magneziu are o rată de absorbție a apei de 0,8% sau mai puțin și nu prezintă nicio deformare după opt ore de imersie în apă. Stratul compozit MGO adaugă rezistență suplimentară la umiditate și are proprietăți antimicrobiene naturale.
Conductivitatea termică a miezului de vată de rocă variază de la 0,035 la 0,043 W/(m·K), în funcție de tipul specific de miez. Tratamentul hidrofob ajută la menținerea unei performanțe stabile de izolare în condiții constante de temperatură și umiditate, reducând consumul de energie HVAC.
Structura asamblată manual permite ca panourile individuale să fie îndepărtate și reinstalate fără deteriorare. Acest lucru este util atunci când echipamentele trebuie relocate, procesele sunt ajustate sau este necesară reconfigurarea spațială după construcția inițială. Panourile pot fi, de asemenea, personalizate cu colțuri curbate, conducte încorporate, deschideri pre-tăiate și ferestre integrate, ceea ce reduce procesarea secundară la fața locului și ajută la menținerea aspectului general al sistemului de cameră curată.
Următorii parametri se bazează pe producția standard și pe standardele de testare relevante. Rapoartele de testare sunt disponibile la cerere.
| Indicator de performanță | Parametru/Specificație | Note / Baza standard |
|---|---|---|
| Material panou | Oțel acoperit cu culoare pentru camera curată / Oțel inoxidabil / Oțel galvanizat | Grosime: 0,3–0,8 mm; personalizare pe două fețe |
| Tipul de material de bază | Lână de rocă, lână de rocă MGO simplă/dublă, MOS, rocă de siliciu, fagure | Selectat pe baza cerințelor de foc și rezistență |
| Densitatea miezului (vată de rocă) | 80–140 kg/m³ | Hidrofobicitate: ≥98% |
| Conductivitate termică | 0,035–0,043 W/(m·K) | Depinde de tipul miezului |
| Grosimea panoului | 50 / 75 / 100 mm (personalizat: 30–200 mm) | |
| Lățimea panoului | 980 mm, 1180 mm (standard) | Dimensiuni non-standard disponibile |
| Lungimea panoului de perete | ≤6000 mm | |
| Lungimea panoului de tavan | ≤3000 mm | |
| Performanță de ardere | Clasa A/A1 (incombustibil) | Testat conform GB 8624-2012 |
| Limită de rezistență la foc | Single MGO 50 mm: ≥1 h; dublu MGO 50 mm: ≥2 h; dublu MGO 100 mm: ≥4 h | Pe baza testelor standard de incendiu |
| Capacitatea de încovoiere a panoului de perete | ≥0,5 kN/m² | La devierea L₀/250 |
| Capacitatea de încovoiere a panoului de tavan | ≥1,2 kN/m² | La devierea L₀/250 |
| Absorbție de apă (nucleu MOS) | ≤0,8% | Fără deformare după 8 ore de imersie |
| Standarde executive | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Documentație de conformitate disponibilă |
Pentru atelierele GMP farmaceutice și liniile de producție de vaccinuri:Panourile din vată de rocă dublu-MGO cu grosimea de 100 mm sunt adesea specificate pentru zonele de incendiu în care este necesară o evaluare de 4 ore. Confirmați că materialul miezului și fața îndeplinesc cerințele proiectului de curățare și compatibilitate cu dezinfecția.
Pentru camerele curate pentru electronice și semiconductori:Miezurile ușoare, cum ar fi fagurele de aluminiu, pot fi luate în considerare acolo unde greutatea proprie este o problemă. Verificați dacă planeitatea panoului îndeplinește cerințele pentru uniformitatea fluxului de aer laminar.
Pentru zonele de prelucrare a alimentelor cu umiditate ridicată:Miezurile MOS oferă o absorbție scăzută de apă și proprietăți antimicrobiene naturale. Combinați cu suprafețele din oțel inoxidabil în zonele cu spălări frecvente.
Pentru spațiile care pot fi reconfigurate:Alegeți o metodă de conectare care acceptă demontabilitatea, cum ar fi profilul în H sau îmbinările de blocare. Acest lucru reduce costurile viitoare de renovare și minimizează timpul de nefuncționare în timpul schimbărilor de aspect.
1.Incinte pentru camere curate cu siguranță ridicată la foc pentru ateliere GMP biofarmaceutice, linii de producție de vaccinuri și laboratoare biologice.
2.Săli de operație a spitalelor, secții de terapie intensivă și laboratoare de cercetare și dezvoltare farmaceutică.
3.Camere curate pentru electronice și semiconductori, fabrici de producție de cipuri și ateliere de instrumente de precizie.
4.Carcase pentru camerele curate de procesare a alimentelor, instalațiile de producție a lactatelor și bucătăriile centrale.
5.Camere curate pentru producția de baterii cu litiu de energie nouă și fabricarea modulelor fotovoltaice.
Panourile realizate manual oferă un control mai strict asupra alinierii interne a cadrului și potrivirii îmbinărilor, ceea ce duce la o mai bună planeitate a suprafeței și o rigiditate generală. Ele sunt adesea specificate pentru camerele curate de vârf în care etanșeitatea la aer și capacitatea portantă sunt critice. Panourile realizate la mașină sunt mai economice și pot fi suficiente pentru aplicații standard.
Pentru o rezistență la foc de 4 ore, configurația recomandată este un panou de 100 mm grosime cu plăci de oxid de magneziu cu două fețe și un miez de lână de rocă. Acesta a fost testat la limita de 4 ore. Confirmați cu inginerul de securitate la incendiu al proiectului că ansamblul specificat îndeplinește cerințele codului local.
Da. Designul demontabil permite ca panourile individuale să fie îndepărtate și reinstalate fără deteriorare. Acest lucru este util în special în camerele curate în care se modifică configurația echipamentelor sau unde este planificată extinderea viitoare. Alegerea metodei de conectare afectează ușurința dezasamblarii.
Ambele miezuri sunt rezistente la umiditate. Miezurile MOS au o rată de absorbție a apei de 0,8% sau mai puțin și nu se deformează după imersie prelungită. Miezurile de lână de rocă se bazează pe tratament hidrofob pentru a obține o rată de hidrofugă de cel puțin 98%. Pentru mediile extrem de umede, MOS poate fi alegerea mai bună; pentru majoritatea aplicațiilor camerelor curate, oricare dintre miezuri funcționează bine atunci când este sigilat corespunzător.
Personalizarea include grosimi nestandard (30–200 mm), lățimi speciale, colțuri curbate, conducte încorporate, deschideri pre-tăiate și ferestre integrate. Aceste opțiuni ajută la reducerea procesării secundare la fața locului și la menținerea consistenței vizuale a camerei curate. Comenzile personalizate sunt supuse unor cantități minime și termene de livrare prelungite.
Tianjin SENBO Building Materials Technology Co., Ltd. este un producător de panouri pentru camere curate realizate manual, panouri pentru camere curate din lână de rocă, accesorii din aluminiu pentru camerele curate, uși pentru camerele curate și alte produse metalice pentru plicuri. Baza noastră de producție este situată în Zona de Dezvoltare Economică Jinghai, Tianjin, China, echipată cu linii de producție automate și un proces de inspecție a calității în patru etape. Pentru mai multe informații despre fabrica noastră, certificări, capabilități de testare și referințe la proiecte, vă rugăm să vizitațiDespre noipagina saucontactați echipa noastră de ingineri.
