Accesorii din aluminiu pentru camera curata

Accesoriile din aluminiu pentru camera curata, cunoscute si sub denumirea de profile de aluminiu pentru camera curata, sunt componente specializate concepute pentru sistemele de incinte cu mediu controlat.Materiale de constructii SENBOfurnizează aceste profile ca parte a panoului pentru camerele curate și a gamei de accesorii, cu accent pe precizia dimensională, curățenia suprafeței și compatibilitatea modulară.

Profilele sunt fabricate din aliaj aluminiu-magneziu-siliciu 6063-T5 folosind extrudare la temperatură înaltă. Finisajele de suprafață includ anodizarea, acoperirea electroforetică și acoperirea cu pulbere, fiecare selectată pentru rezistența la coroziune și un finisaj neted, care nu generează praf. Lungimea profilului standard este de 6 metri pe bucată, cu tăiere personalizată și specificații non-standard disponibile.

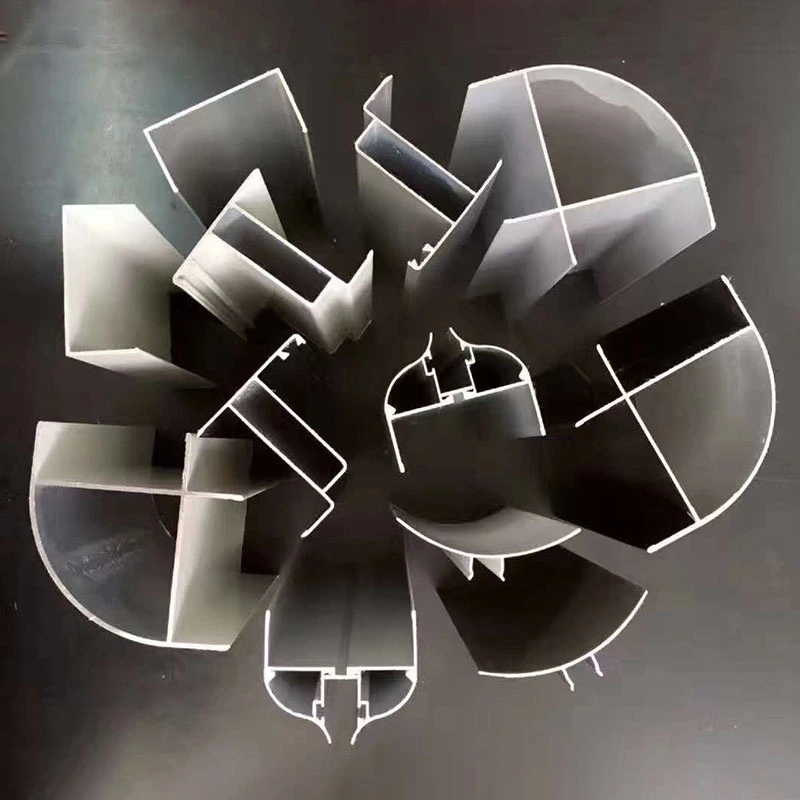

Din punct de vedere funcțional, seria de produse acoperă patru categorii principale: profile de îmbinare a tocului (profile în I, profile în H, profile în T), profile de etanșare și finisare (canale în U, profile unghiulare, profile interioare și exterioare radiate), profile pentru uși și ferestre (tocuri de uși, secțiuni de foi de ușă, tocuri de ferestre) și profile de suspendare pentru tavan (FFU "chile, beam suspensii de sticlă, beam".

Material și tratament de suprafață

Materialul de bază este aliajul de aluminiu 6063-T5, care oferă un echilibru bun de rezistență, duritate și rezistență la coroziune. Rezistența la tracțiune variază de la 150 la 350 MPa. Anodizarea produce o suprafață dură, rezistentă la uzură, care este ușor de curățat și nu elimină particule. Acoperirea cu pulbere oferă un finisaj durabil, disponibil într-o gamă largă de culori, în timp ce acoperirea electroforetică oferă o acoperire uniformă chiar și pe profile complexe.

Toate tratamentele de suprafață sunt concepute pentru a îndeplini cerințele camerei curate pentru generarea scăzută de particule și rezistența la dezinfectanții obișnuiți. Aliajul de aluminiu în sine este netoxic, inodor și rezistent la umiditate și mucegai, ceea ce a fost demonstrat prin utilizarea pe termen lung în camerele curate din industria electronică, farmaceutică și alimentară.

Standarde dimensionale și gama de produse

Compilat din standardele din industrie și datele despre produse ale furnizorilor, următorul tabel listează specificațiile reprezentative pentru categoriile de profil comune.

Performanță în instalații reale

1. Compatibilitate modulară și toleranță dimensională

Accesoriile din aluminiu pentru camera curată sunt proiectate în jurul unui concept modular, cu specificații universale, cum ar fi seriile 40, 50 și 75. Lățimile fantelor de conectare și distanța dintre găuri respectă dimensiunile standard din industrie, iar toleranțele pentru lățimea fantelor sunt de obicei controlate cu ±0,2 mm. Acest lucru asigură o asamblare rapidă și strânsă între diferite componente. Verificarea asamblarii din fabrică include verificări pentru etanșeitatea conexiunilor, coordonarea dimensională și compatibilitatea structurilor de etanșare, astfel încât profilele să nu interfereze sau să nu se alinieze greșit după instalare.

2. Design de colț cu rază pentru curățare

În mediile cu cerințe stricte de curățenie, cum ar fi camerele curate de semiconductori și atelierele GMP farmaceutice, joncțiunile perete-perete și perete-tavan sunt finisate cu înveliș din aliaj de aluminiu cu o rază de 50 mm (R50). Profilul curbat elimină unghiurile de 90 de grade, ceea ce reduce acumularea de praf și simplifică curățarea și dezinfecția. Tranziția lină minimizează, de asemenea, turbulența fluxului de aer, ajutând la păstrarea fluxului de aer laminar unidirecțional în zonele critice. Componentele de colț sunt fixate pe panourile de perete folosind nituri oarbe, ceea ce permite o instalare rapidă, fără contaminarea cu particule asociată cu sudarea.

3. Sistem de tavan cu grilă pentru suport FFU

Cadrul de grilă FFU (Fan Filter Unit) este suportul structural principal pentru sistemul de tavan pentru camera curată. Utilizează profile din aliaj de aluminiu în formă de T de înaltă rezistență asamblate cu conectori standardizați (două căi, trei căi, patru căi etc.). Aliajul 6063-T5 menține sistemul ușor, dar puternic, iar secțiunea transversală a profilului include canale dedicate pentru rutarea utilităților. Conectorii sunt galvanizați pentru rezistență la coroziune. Modulele de grilă standard au o deschidere internă de 1180×580 mm, care corespunde cerințelor de instalare FFU.

Sistemul de suspensie include o marjă de siguranță de 30% pentru capacitatea portantă. Distanța dintre umerașe este menținută la 1200 mm, iar nivelarea cadrului este menținută la o toleranță mai mică de 1 mm pe metru. În comparație cu cadrele sudate tradiționale, această abordare pre-asamblată reduce timpul de construcție cu peste 30% și îmbunătățește eficiența întreținerii ulterioare cu 50%.

4. Curățarea suprafeței și performanța de etanșare

După anodizare sau vopsire cu pulbere, suprafețele acestor profile sunt netede, fără bavuri și rezistente la aderența prafului. Canelurile pre-proiectate permit instalarea componentelor nemetalice, cum ar fi benzi de etanșare, capace din PVC și apărătoare de colț din plastic, care sporesc rezistența la praf și etanșeitatea la aer. Materialul din aliaj de aluminiu în sine este netoxic, inodor, rezistent la coroziune și rezistent la umiditate, cu performanțe dovedite pe termen lung în medii de camere curate din mai multe industrii.

Caracteristici funcționale

1. Proprietăți fiabile ale materialelor.Aliajul de aluminiu 6063-T5 oferă o textură uniformă și o rezistență la tracțiune de 150–350 MPa. Durata de viață proiectată este de cel puțin 15 ani în condiții normale de cameră curată.

2. Toleranțe precise pentru asamblare strânsă.Toleranța lățimii fantei este menținută în ±0,2 mm. Designul modular și interfețele standardizate asigură o potrivire strânsă cu materiale complementare, cum ar fi panouri pentru camerele curate și benzi de etanșare.

3. Suprafață netedă, care nu generează praf.Tratamentele de suprafață, inclusiv anodizarea, electroforeza și acoperirea cu pulbere produc un finisaj neted, neporos, rezistent la coroziune și ușor de curățat. Acest lucru îndeplinește cerințele camerei curate pentru eliberarea redusă de particule.

4. Gamă cuprinzătoare de produse.Seria include profile de canale, profile unghiulare, profile de colț radiate, tocuri de uși și ferestre și sisteme de grilaj FFU. Dimensiunile personalizate și formele speciale pot fi produse la cerere.

5. Asamblare modulară și reutilizare.Profilele sunt asamblate folosind îmbinări cu șuruburi și nituri, eliminând necesitatea sudării. Acest lucru permite instalarea rapidă, dezasamblarea și reutilizarea atunci când sunt necesare modificări de aspect.

Note de instalare și compatibilitate

Pentru conexiunile panoului de perete:Profilele I-beam și H-beam sunt utilizate ca conectori intermediari între panouri. Verificați dacă lățimea fantei profilului se potrivește cu grosimea marginii panoului înainte de instalare. Strângeți elementele de fixare uniform pentru a evita golurile.

Pentru finisarea colțurilor:Utilizați profile cu rază R50 sau mai mare la joncțiunile perete-perete și perete-tavan pentru a elimina capcanele de praf. Niturile oarbe sunt recomandate peste șuruburi pentru un aspect mai curat și pentru reducerea poluării cu particule.

Pentru plafoanele cu grilă FFU:Asigurați-vă că distanța dintre suporturi nu depășește 1200 mm și că cadrul este nivelat la 1 mm pe metru. Deschiderea grilei de 1180×580 mm este standard pentru modulele FFU, dar pot fi găzduite dimensiuni personalizate.

Pentru tocuri usi si ferestre:Selectați profile care se potrivesc cu grosimea panoului camerei curate. Verificați dacă canelura de etanșare este compatibilă cu garnitura sau materialul de etanșare dorit. După instalare, verificați dacă ușa sau fereastra funcționează fără probleme, fără a se lega.

Unde sunt utilizate aceste profiluri

1.Camere curate pentru electronice și semiconductori: conectare și fixare pentru panouri de perete și tavane, precum și sisteme de tavane cu grilă FFU.

2.Facilități biofarmaceutice GMP: profile de colțuri radiate R50 pentru etanșarea colțurilor interne și externe, eliminând zonele moarte de captare a prafului.

3.Sălile de operație ale spitalelor și secțiile de terapie intensivă: instalarea cadrelor de uși și ferestre și aplicații de etanșare la aer.

4.Camere curate pentru procesarea alimentelor: conexiuni la panouri pentru camerele curate, etanșarea canalelor de podea și instalarea grilei de tavan.

5.Zone curate de laborator: asamblarea cadrului, integrarea liniilor de utilitate și etanșarea.

Întrebări frecvente

1. Ce tratament de suprafață este recomandat pentru camerele curate farmaceutice?

Pentru instalațiile farmaceutice GMP, finisajele anodizate sau acoperite cu pulbere sunt utilizate în mod obișnuit, deoarece sunt neporoase, ușor de curățat și rezistente la dezinfectanții obișnuiți. Acoperirea electroforetică poate fi specificată pentru profilele cu forme complexe unde acoperirea uniformă este esențială.

2. Cum se instalează profilele de colț cu rază fără sudură?

Profilele de colț înclinate sunt de obicei fixate cu nituri oarbe. Această metodă oferă o conexiune sigură, evitând în același timp căldura, fumul și contaminarea cu particule asociate cu sudarea. Niturile sunt instalate din interior, lăsând o suprafață exterioară netedă, ușor de curățat.

3. Pot fi furnizate lungimi de profil personalizate?

Da. Lungimea standard este de 6 metri, dar profilele pot fi tăiate la lungimile specificate din fabrică. De asemenea, secțiunile transversale nestandard pot fi produse folosind matrițe de extrudare personalizate, sub rezerva cantităților minime de comandă și a timpului de livrare.

4. Cum asigur compatibilitatea dintre profilele de aluminiu și panourile camerelor curate?

Majoritatea producătorilor de panouri pentru camerele curate își proiectează panourile pentru a se potrivi cu lățimile standardelor de profil din industrie. Înainte de a comanda, asigurați-vă că grosimea marginii panoului și lățimea fantei profilului sunt compatibile. Echipa noastră tehnică poate furniza desene dimensionale și mostre pentru verificare.

5. Care este capacitatea portantă a sistemului de grilă de tavan FFU?

Sistemul de grilă FFU este proiectat cu o marjă de siguranță de 30% dincolo de sarcina așteptată, care include greutatea unităților FFU, a panourilor de tavan și a oricăror sarcini de serviciu. Distanța dintre umerașe este menținută la 1200 mm pentru a distribui încărcăturile uniform. Pentru calcule specifice de sarcină, vă rugăm să furnizați echipei noastre de ingineri greutatea FFU și configurația tavanului.
