Un sistem de susținere a anvelopei clădirii constă din elementele structurale secundare, elemente de fixare, componente de hidroizolație și accesorii de finisare care conectează cadrul principal de oțel la acoperiș și panourile de perete.SENBOMateriale de constructiifurnizează o gamă completă de aceste componente pentru proiectele de structuri din oțel, inclusiv pane, cleme de sprijin, sisteme de jgheaburi, materiale de etanșare și de etanșare.
Sistemul este de obicei împărțit în cinci grupuri funcționale:
Suport structural:Pane de oțel în formă de C, Z, U și L, canale de pălărie, tije de afundare și tuburi de contravântuire. Acești elemente transferă sarcinile de pe acoperiș și panourile de perete la cadrul primar de oțel.
Fixare și conectare:Cleme de susținere pentru acoperiș și perete, console glisante și fixe, șuruburi autoforante, știfturi de forfecare și elemente de fixare ascunse. Aceste componente determină modul în care sunt fixate panourile și modul în care este acomodată mișcarea termică.
Drenaj:Jgheaburi din oțel sau oțel inoxidabil, orificii de evacuare a apei pluviale, conducte de scurgere și componente de drenaj sifonic. Designul adecvat al drenajului previne acumularea și scurgerea apei la perimetrul acoperișului.
Intermitent și tăiat:Capacele de coamă, foile intermitente, tăierea marginilor, închiderile și marginile de picurare. Aceste articole etanșează marginile panourilor și tranzițiile, ținând apa în afara și oferind un aspect finit.
Izolație și etanșare:Izolație termică, bariere de vapori, membrane respirabile, benzi de etanșare și garnituri. Aceste produse controlează transferul de căldură, gestionează condensul și mențin etanșeitatea la aer.

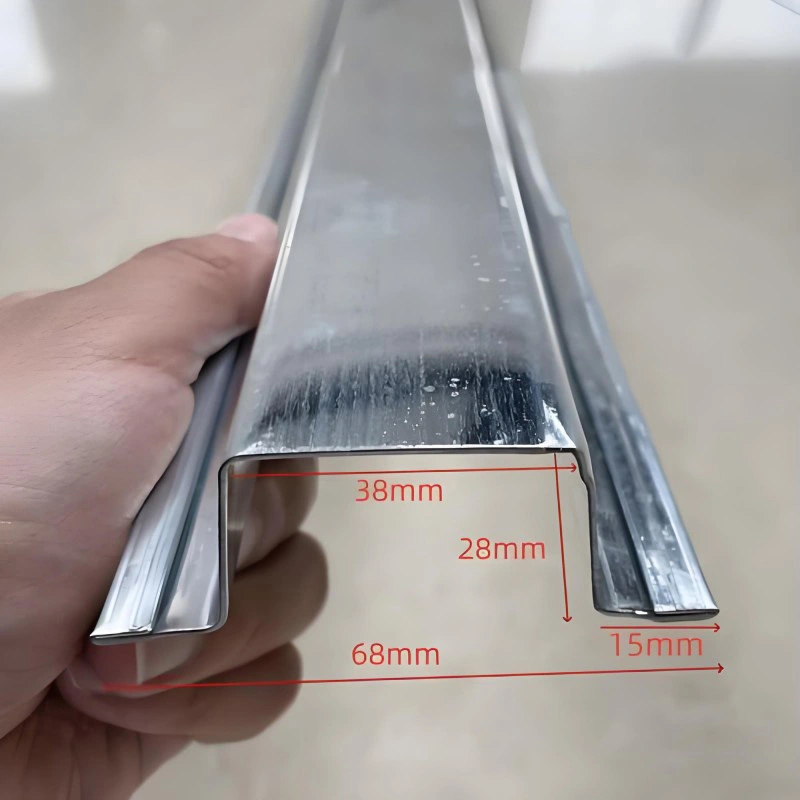

Pane în formă de Csunt elementele secundare cele mai utilizate în anvelopele metalice ale clădirilor. Dimensiunile variază de la C80 la C350, cu grosimi de la 1,5 mm la 3,5 mm. Sunt simplu de fabricat și instalat, făcându-le potrivite pentru clădiri industriale și depozite generale.
Pane în formă de Zoferă performanțe de suprapunere mai bune decât secțiunile în formă de C și sunt adesea specificate pentru intervale mai lungi. Dimensiunile variază de la Z80 la Z350, cu găuri pre-perforate disponibile pentru a îmbunătăți precizia instalării și performanța de drenaj.
Oțel în formă de U și Lsunt folosite pentru încadrarea ușilor și ferestrelor, întărirea colțurilor și fixarea marginilor.Canale de pălărielucrați cu suporturi de sprijin potrivite în sistemele care necesită o aliniere precisă. Tijele și tuburile de contravântuire îmbunătățesc stabilitatea generală a sistemului de pană.
Clemele de sprijin sunt partea cea mai critică din punct de vedere tehnic a unui sistem de acoperiș cu îmbinare verticală.Suporturi glisantepermite panoului de acoperiș să se extindă și să se contracte odată cu schimbările de temperatură, reducând stresul care altfel ar putea cauza flambaj sau oboseală a elementelor de fixare. Aceste suporturi includ de obicei un distanțier izolator pentru a preveni puntea termică.Suporturi fixe are used at locations where movement must be restrained, such as at the eave or ridge.
Șuruburile autoforante cu șaibe EPDM sunt elementul de fixare standard pentru majoritatea conexiunilor de panouri de perete și acoperiș. Șaiba menține o etanșare etanșă, în timp ce învelișul șurubului determină rezistența la coroziune. Știfturile de forfecare sunt utilizate în sistemele de podele compozite pentru a conecta podeaua la grinda de oțel și pentru a transfera forțele de forfecare.

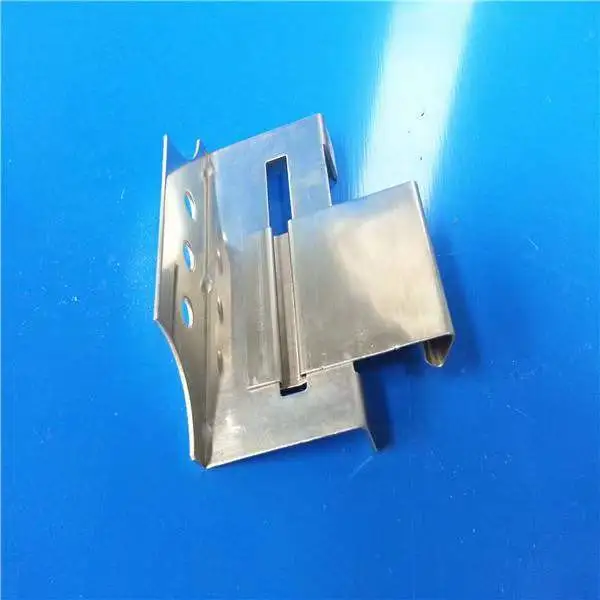

Pentru sistemele de îmbinare în picioare, clemele din oțel inoxidabil și clemele din aluminiu asigură panourile fără a pătrunde în suprafața acoperișului. Acest lucru reduce numărul de elemente de fixare expuse și îmbunătățește etanșeitatea pe termen lung.

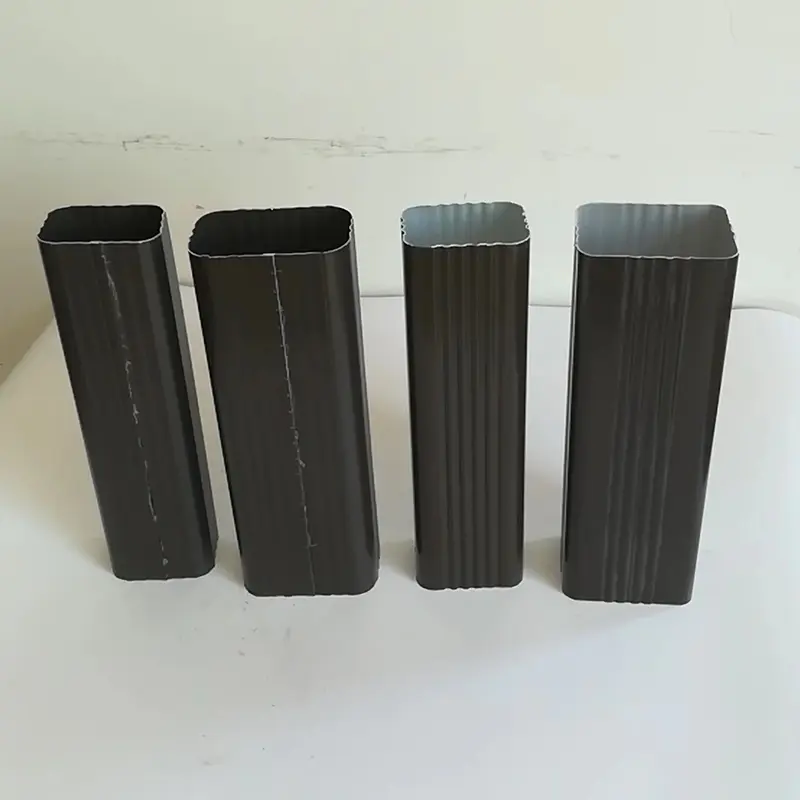

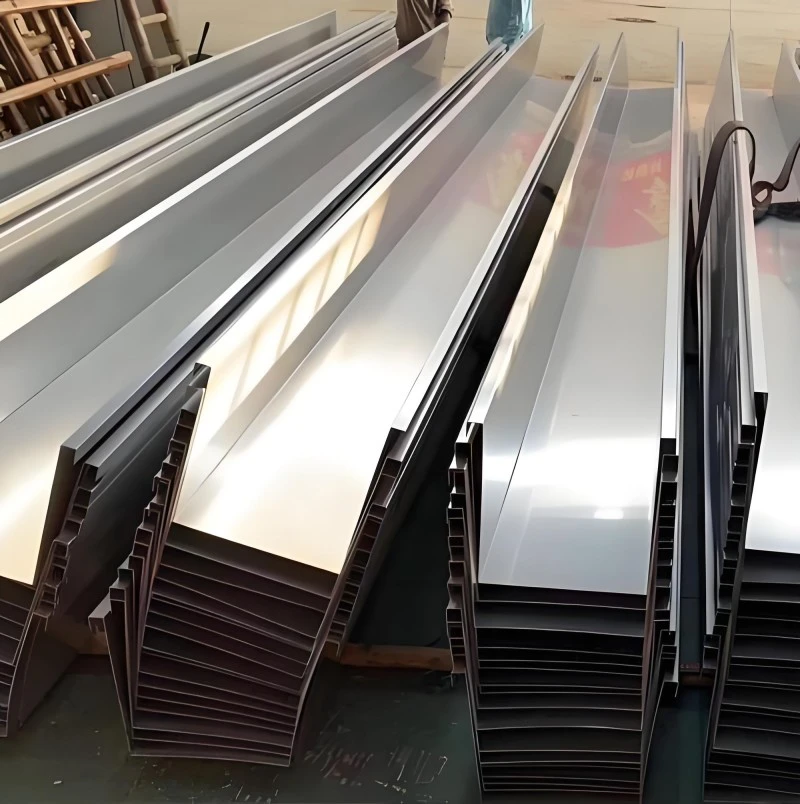

Jgheaburile din oțel sunt principalul element de colectare pentru drenajul acoperișului. Materialele comune includ oțel galvanizat și oțel inoxidabil, cu grosimi de la 1,0 mm la 2,0 mm. Oțelul inoxidabil oferă o rezistență mai bună la coroziune și este preferat în mediile de coastă sau industriale.

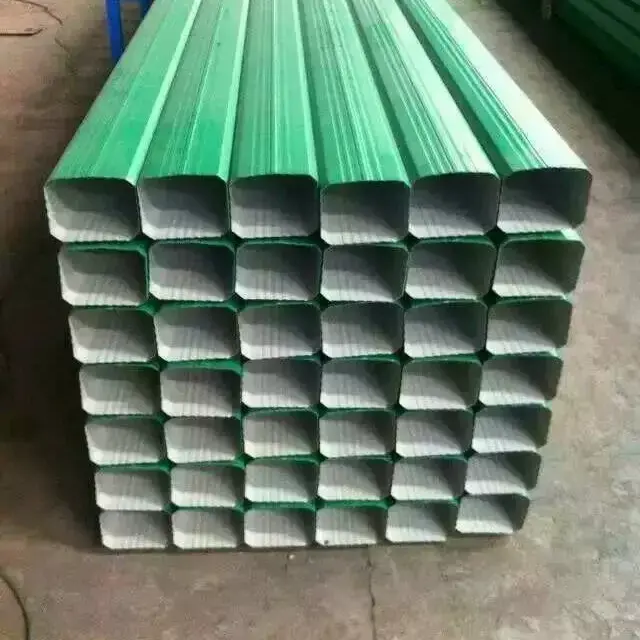

Sistemele de drenaj sifonice sunt utilizate pentru acoperișurile cu deschidere mare, unde este necesară o capacitate mare de drenaj. Conductele de scurgere și evacuarea apei pluviale completează sistemul, direcționând apa din jgheab către rețeaua de drenaj la sol.
Piesele de tamplă și ornamente etanșează tranzițiile dintre panouri, pereți și pătrunderi în acoperiș. Capacele de coamă acoperă vârful acoperișului, foile intermitente se ocupă de joncțiunile de la perete la acoperiș, iar ornamentele de margine termină perimetrul. Închiderile și marginile de picurare împiedică pătrunderea apei la capetele panourilor și la streașină.
Materialele de izolare precum vata de rocă și vata de sticlă sunt instalate sub acoperiș și panourile de perete. Membranele respirabile permit umiditatea să scape în timp ce împiedică intrarea apei, iar barierele de vapori controlează condensul în stratul de izolație. Benzile de etanșare și garniturile completează sistemul de etanșeitate.
| Categoria componente | Specificații comune | Note |
|---|---|---|
| Pane în formă de C | C80–C350, grosime 1,5–3,5 mm | Cel mai frecvent pentru clădirile generale |
| Pane în formă de Z | Z80–Z350, grosime 1,5–3,5 mm | Găuri pre-perforate disponibile |
| Suporturi pentru acoperiș | Tipuri culisante si fixe, diverse inaltimi | Cu distanțier izolator |
| Șuruburi autoforante | Mașină de spălat EPDM, interval de temperatură -45°C până la 120°C | Acoperirea determină rezistența la coroziune |
| Jgheaburi din oțel | Galvanizat sau inoxidabil, 1,0–2,0 mm | Inoxidabil pentru zonele de coastă |
| Intermitent și tăiat | Galvanizat sau acoperit cu culoare, 0,4–0,8 mm | Profil potrivit tipului de panou |
| Izolare | Lână de rocă, vată de sticlă, 50–150 mm | Selectat după cerința termică |
| Membrana respirabila | Tip PE, latime 1,0–1,5 m | Impermeabil și permeabil la vapori |
| Standard aplicabil | JGJ/T 473-2019 | Ingineria sistemului de anvelope metalice pentru constructii |
Pentru sistemele de acoperiș:Distanța panei, tipul de clemă de susținere și profilul panoului trebuie să fie coordonate. Suporturile glisante sunt standard pentru acoperișurile cu cusături în picioare pentru a se adapta la mișcarea termică. Înălțimea suportului trebuie să se potrivească cu grosimea izolației pentru a evita compresia.
Pentru sisteme de perete:Pane în formă de C sunt de obicei adecvate. Metoda de fixare depinde de profilul panoului de perete și de sarcina vântului. Șuruburile autoforante cu șaibe EPDM sunt tipice pentru pereții expuși cu elemente de fixare; elementele de fixare ascunse pot fi folosite pentru panouri arhitecturale.
Pentru medii corozive:Specificați jgheaburi din oțel inoxidabil, elemente de fixare acoperite și pane acoperite cu aluminiu-zinc. Șaibele EPDM trebuie să fie compatibile cu acoperirea panoului și cu climatul local.
Pentru acoperișuri cu deschidere mare:Pane în formă de Z cu găuri pre-perforate asigură o mai bună aliniere a drenajului și suport pentru panou. Drenajul sifonic poate fi necesar pentru acoperișurile cu intensitate mare a precipitațiilor.
Instalare pane:Marcați liniile de dispunere pe cadrul principal de oțel înainte de instalare. Spațierea panei trebuie să se potrivească cu desenul de proiectare. Conexiunile dintre pane și cadrul principal trebuie să fie complet strânse, iar tijele săgeată trebuie instalate acolo unde este necesar pentru a preveni mișcarea laterală.
Instalare clip de suport:Instalați clemele în aceeași direcție ca și secvența de așezare a panoului. Baza clemei trebuie să fie bine fixată de pană. Verificați dacă distanțierul izolator este poziționat corect pentru a evita puntea termică.
Fixare panou:Pentru sistemele de cusătură în picioare, fixați panourile pe cleme și coaseți-le cu echipament calibrat. Evitați strângerea excesivă a șuruburilor autoperforante pe sistemele de fixare expuse, deoarece acest lucru poate deteriora șaiba EPDM și poate reduce etanșeitatea la intemperii.
Instalare jgheab și tambur:Asigurați-vă că jgheaburile sunt înclinate spre punctele de evacuare. Etanșați toate îmbinările și tranzițiile de suprapunere. Tabloul trebuie să se suprapună corect pe nervurile panoului pentru a preveni urmărirea apei în spatele placajului.
Componentele sistemului de suport sunt proiectate pentru a funcționa cu întreaga gamă de panouri metalice pentru plicuri furnizate de SENBO, inclusivFoi de otel profilate, Panouri sandwich din lână de rocă, Panouri Aluminiu-Magneziu-Mangan, șiPanouri perforate. De exemplu, aspectul panei pentru un perete cu panou sandwich diferă de cel pentru un perete din tablă profilată cu o singură piele din cauza diferențelor în capacitatea de întindere. Echipa noastră de ingineri poate furniza desene de aspect care coordonează suporturile structurale cu tipul de panou selectat.
Suporturile glisante permit panoului de acoperiș să se miște pe lungimea sa pe măsură ce temperaturile se schimbă. Acest lucru reduce stresul termic și previne oboseala elementelor de fixare. Suporturile fixe sunt utilizate în punctele de reținere, cum ar fi streașini și coame. Într-un acoperiș cu cusături în picioare, cele mai multe cleme sunt de tip glisant, cu cleme fixe utilizate numai în anumite locații.
Distanța panelor depinde de profilul panoului, grosimea tablei, sarcina vântului și încărcarea pe zăpadă. Panourile mai rezistente cu nervuri mai înalte se pot întinde pe distanțe mai lungi și necesită mai puține pane. Distația trebuie verificată prin calcul structural pentru fiecare proiect. Echipa noastră tehnică poate recomanda un aspect adecvat pe baza panoului selectat.
Pentru zonele de coastă, ar trebui specificate elemente de fixare cu un strat de rezistență ridicată la coroziune. Elementele de fixare din oțel inoxidabil sau cele cu un strat greu de zinc-aluminiu sunt potrivite. De asemenea, șaiba EPDM trebuie să fie rezistentă la UV și compatibilă cu acoperirea panoului pentru a menține o etanșare etanșă la intemperii.
Da. Clemele de suport, blițurile și dispozitivele de închidere pot fi produse pentru a se potrivi cu forme de panouri nestandard. Furnizați desenul profilului panoului și cerințele structurale ale proiectului, astfel încât componentele corecte să poată fi selectate sau fabricate.
Pot fi furnizate certificate de material, rapoarte de acoperire și rapoarte de testare a produsului. Pentru pane și elemente de fixare, sunt disponibile certificate de testare la moară. Pentru proiectele care necesită documentație suplimentară de conformitate, cum ar fi performanța la incendiu sau note de calcul structural, acestea pot fi furnizate la cerere.
