Materiale de constructii SENBOfurnizează panouri FRP pentru iluminare naturală ca parte a gamei de produse pentru anvelopa clădirii. Aceste panouri sunt utilizate în acoperișuri și pereți cu structură de oțel, unde sunt necesare iluminare naturală, rezistență la coroziune și compatibilitate cu placarea metalică.

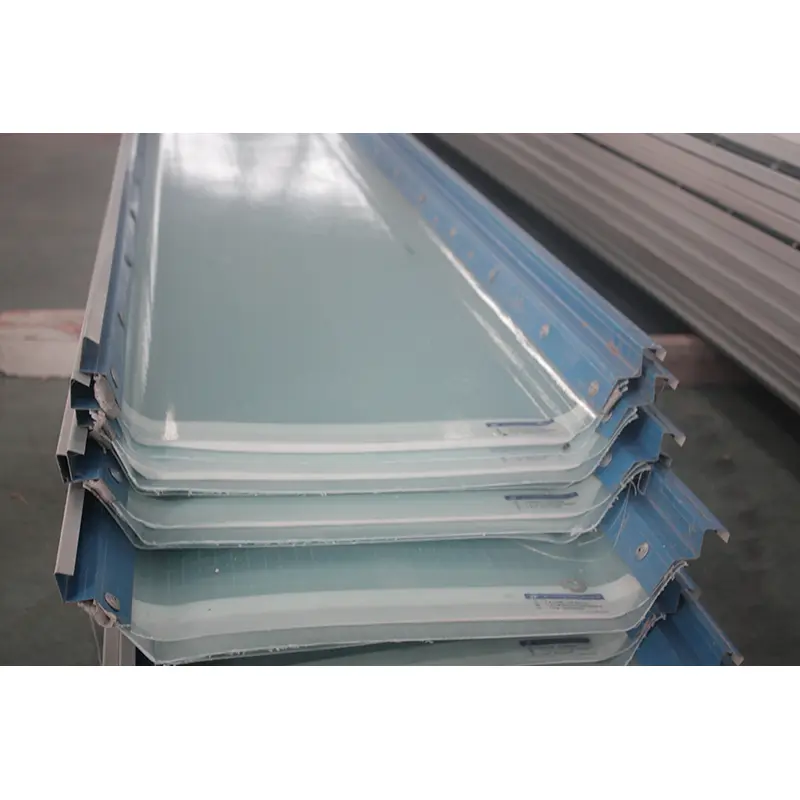

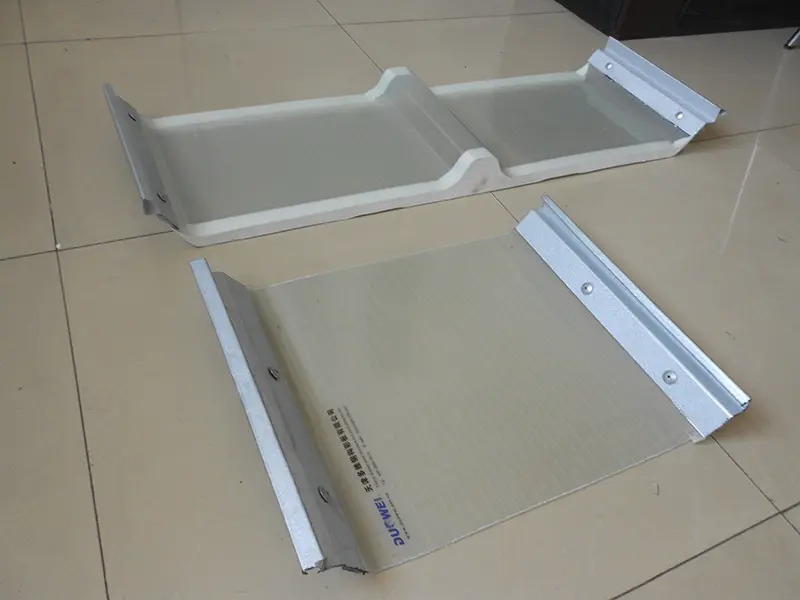

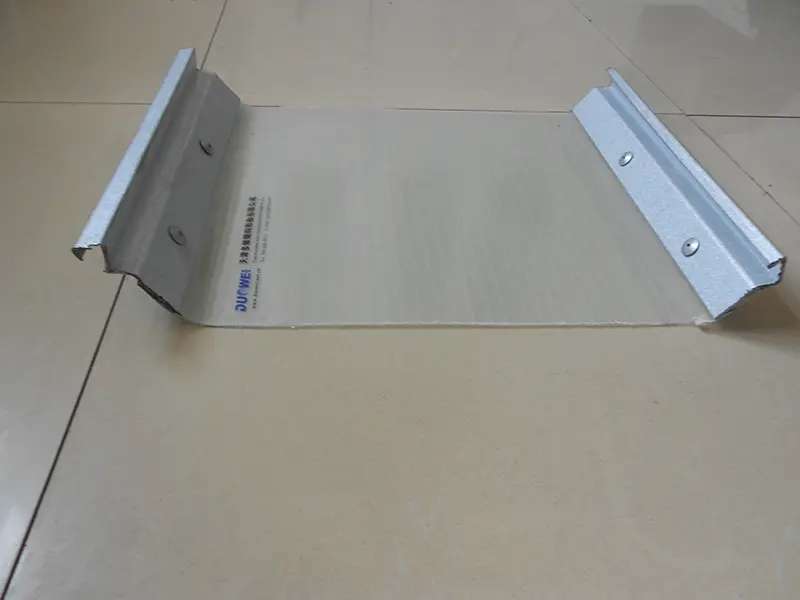

Panourile pentru iluminare naturală, cunoscute și sub denumirea de plăci sau plăci pentru iluminare naturală FRP, sunt componente de iluminat ondulate sau plate, fabricate printr-un proces mecanizat continuu. Folosesc covoraș din fibră de sticlă fără alcali (conținut ≥30%) ca material de armare și rășină poliesterică nesaturată rezistentă la intemperii (conținut ≥65%) ca matrice. Suprafața este acoperită cu un strat de gel rezistent la îmbătrânire sau un film rezistent la UV pentru a ajuta la menținerea transmisiei luminii și a rezistenței la intemperii în timpul utilizării pe termen lung în exterior.
Materialul de armare este fibră de sticlă fără alcali, care asigură transmiterea luminii și proprietăți mecanice. Sistemul de rășini folosește o rășină rezistentă la îmbătrânire, reactivă ignifugă. În timpul producției este utilizat un proces de întărire termică. Pentru a asigura stabilitatea dimensională și integritatea mecanică, gradul de întărire la livrare este de cel puțin 88% pentru panourile de acoperiș și de cel puțin 82% pentru panourile de perete.
Grosimile obișnuite pentru panourile FRP pentru iluminare naturală includ 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm și 3,0 mm. Profilele ondulate sunt proiectate pentru a se potrivi cu foile de acoperiș din oțel de culoare; Modelele comune includ seriile 750, 840, 900, 950 și 1050. Lungimile pot fi personalizate în funcție de cerințele proiectului, de obicei variind de la 6 la 12 metri. Finisajul standard este transparent; culori precum alb lăptos, albastru și verde pot fi personalizate pentru a ajusta ratele de transmisie a luminii.
Produsele respectă standardul național GB/T 14206-2015, „Foi ondulate din poliester armat cu fibră de sticlă”. Proiectarea și selecția se pot referi la atlasul standard național 21CJ103-1, „Aplicarea și construcția foilor de poliester armat cu fibră de sticlă (FRP) (Partea I): benzi de iluminare naturală, ventilație, luminatoare de evacuare a focului/fumului și panouri anticorozive”.
Rata de transmisie a luminii este un indicator cheie al eficienței luminii naturale. Specificațiile de licitație necesită adesea o rată de transmisie de nu mai puțin de 75%. Performanța reală variază în funcție de grosime și culoare; panourile FRP transparente cu grosimi de 1,0–1,5 mm pot atinge rate de transmisie de 85%–88%. Pe măsură ce lumina trece prin panoul FRP, aceasta se împrăștie pentru a crea lumină moale, difuză, fără strălucire sau puncte fierbinți dure. Această caracteristică sprijină iluminarea interioară uniformă în instalațiile industriale, evitând problemele punctelor fierbinți asociate uneori cu plăcile de PC (policarbonat).
Panourile FRP pentru iluminare naturală folosesc o peliculă de suprafață rezistentă la UV sau un strat de gel anti-îmbătrânire pentru a rezista la radiațiile UV și pentru a reduce îngălbenirea și degradarea. Filmul rezistent la UV este lipit de panoul FRP printr-un proces de co-extrudare, care ajută la prevenirea delaminării în timpul utilizării pe termen lung. Materialul FRP oferă rezistență la coroziune acidă și alcalină, făcându-l potrivit pentru medii precum fabricile chimice și zonele de coastă. În condiții normale, produsele calificate au o durată de viață de 15-30 de ani.
Coeficientul de dilatare termică al panourilor FRP pentru iluminare naturală este apropiat de cel al oțelului. Când sunt utilizate cu foi de oțel acoperite cu culoare, ele se extind și se contractă la viteze similare în cazul fluctuațiilor de temperatură. Acest lucru reduce riscul de scurgere la punctele de conectare cauzat de expansiunea diferențială. Această caracteristică face ca panourile de iluminare naturală FRP să fie o alegere comună pentru benzile de iluminare naturală pentru acoperiș în clădirile industriale cu structură de oțel.
Panourile FRP pentru iluminare naturală pot atinge un rating de ignifugare de clasa B1 și un indice de oxigen (OI) de cel puțin 30%. Proprietățile mecanice includ o rezistență la tracțiune de cel puțin 85 MPa, o rezistență la încovoiere de cel puțin 95 MPa și o duritate Barcol de cel puțin 47. Aceste valori susțin capacitatea portantă a acoperișului și cerințele de rezistență la vânt.
Setul de desene de referință standard național 21CJ103-1 oferă îndrumări sistematice cu privire la selecția produsului și detaliile de instalare pentru panourile de iluminare naturală FRP utilizate în benzi de iluminare naturală, luminatoare de ventilație și luminatoare de evacuare a fumului de foc. Aplicațiile includ acoperișuri din tablă profilată, acoperișuri din beton armat și sisteme de pereți. Documentele de licitație pentru proiecte industriale, cum ar fi proiectul Yantai Lubao Steel Pipe, au specificat conformitatea cu GB/T 14206-2015, clasa F1 ignifugă, o rată de transmisie a luminii de cel puțin 75% și un interval de temperatură de funcționare de la -40°C la 120°C.
Următorii parametri se bazează pe producția standard și pe standardele naționale relevante. Personalizarea este disponibilă pentru a îndeplini cerințele specifice ale proiectului.
| Indicator de performanță | Parametru/Specificație | Standard / Note |
|---|---|---|
| Standard executiv | GB/T 14206-2015 | Foi ondulate din poliester armat cu fibra de sticla |
| Referință de proiectare | 21CJ103-1 | Detalii de aplicare pentru foile FRP |
| Conținut de rășină | ≥65% | Rășină rezistentă la îmbătrânire, reactivă ignifugă |
| Conținut de fibră de sticlă | ≥30% | Fibră de sticlă fără alcali, nerăsucită |
| Grosime standard | 0,8–3,0 mm | Foi ondulate sau plate |
| Profiluri comune | 750 / 840 / 900 / 950 / 1050 tipuri | Compatibil cu acoperișuri din oțel colorat |
| Transmisia luminii | ≥75% (până la 85%–88%) | |
| Indicele de oxigen | ≥30% | Indicator de ignifugare |
| Temperatura de operare | -40°C până la 120°C | |
| Gradul de vindecare | Acoperiș >88% / Perete >82% | Cerință la livrare |
| Durată de viață de proiectare | 15–30 de ani |
1. Lumină difuză, fără strălucire.Panourile FRP împrăștie lumina prin structura din fibră de sticlă, oferind o distribuție uniformă fără puncte fierbinți. Acest lucru poate îmbunătăți confortul vizual în comparație cu foile transparente de PC.
2. Rezistenta la coroziune.Materialul FRP rezistă acizilor, alcalinelor și îmbătrânirii. Poate fi utilizat în medii corozive, cum ar fi fabricile chimice, zonele de coastă și fermele de animale.
3. Compatibilitate cu expansiunea termică.Coeficientul de dilatare termică este apropiat de cel al oțelului. Când sunt utilizate cu acoperișuri din oțel colorat, panourile se extind și se contractă la ritmuri similare, reducând riscul de scurgere la îmbinări.
4. Ignifugare.Clasa clasificată B1 cu un indice de oxigen de cel puțin 30%, care îndeplinește cerințele comune de siguranță la incendiu pentru clădirile industriale.
5. Proiectare și selecție standardizate.Conformitatea cu GB/T 14206-2015 și referința de proiectare 21CJ103-1 oferă o bază pentru selecția produsului și detaliile instalării.
Pentru benzi de iluminare naturală a acoperișului:Selectați profilul ondulat care se potrivește cu tabla de acoperiș metalică adiacentă. Asigurați-vă că suprapunerea și detaliile elementelor de fixare urmează instrucțiunile din 21CJ103-1 pentru a menține etanșeitatea la intemperii.
Pentru medii corozive:Confirmați că formula de rășină și protecția suprafeței sunt potrivite pentru expunerea chimică specifică. În zonele de coastă, verificați dacă elementele de fixare și materiale de etanșare sunt compatibile cu materialul FRP.
Pentru siguranta la incendiu:Când utilizați panouri FRP în ansambluri de acoperiș sau pereți rezistente la foc, verificați dacă gradul de ignifugare al panoului și ansamblul general îndeplinesc cerințele proiectului de rezistență la foc.
În timpul instalării:Evitați îndoirea sau răsucirea excesivă a panourilor. Folosiți unelte de tăiere și etanșare adecvate la îmbinări. Urmați recomandările producătorului pentru distanța dintre elementele de fixare și distanța dintre margini pentru a preveni fisurarea și scurgerea.
1.Benzi de iluminare naturală a acoperișului cu suprafață mare pentru fabrici industriale și depozite logistice, compatibile cu acoperișuri din oțel colorat.
2.Facilități care necesită iluminare naturală, cum ar fi sere agricole, pepiniere de flori și situri de acvacultură.
3.Acoperișuri cu iluminare naturală pentru clădiri publice, inclusiv locuri de sport, supermarketuri mari și piețe.
4.Sisteme de înveliș pentru iluminare naturală pentru medii corozive, cum ar fi fabricile chimice și clădirile de coastă.
Panourile FRP produc de obicei lumină mai moale și difuză datorită armăturii cu fibră de sticlă, în timp ce foile de PC tind să aibă o transmisie directă mai mare a luminii și pot crea puncte fierbinți. FRP are, de asemenea, un coeficient de dilatare termică mai apropiat de oțel, făcându-l mai compatibil cu acoperișurile metalice. PC-ul poate fi mai ușor și mai rezistent la impact, dar FRP este adesea preferat în mediile industriale corozive.
Suprapunerea și distanța dintre elementele de fixare trebuie să urmeze referința de proiectare 21CJ103-1 și cerințele profilului metalic al acoperișului. Ca ghid general, turele de capăt trebuie să fie de cel puțin 150–200 mm, iar turele laterale trebuie să se potrivească cu suprapunerea recomandată a profilului. Distanța dintre elementele de fixare este, de obicei, de 300–500 mm, dar trebuie utilizate calcule ale sarcinii vântului specifice proiectului.
Panourile FRP cu rezistență la flacără adecvată (Clasa B1, indice de oxigen ≥30%) pot fi utilizate în sistemele de luminatoare de evacuare a focului/fumului atunci când sunt proiectate și instalate conform standardelor relevante și specificațiilor proiectului. Ansamblul luminator trebuie să îndeplinească performanța la foc cerută.
Depozitați panourile plat într-o zonă uscată, acoperită, ferit de lumina directă a soarelui și sursele de căldură. Evitați stivuirea greutății excesive deasupra panourilor. Protejați suprafața de zgârieturi și substanțe chimice. Dacă este depozitat temporar în aer liber, acoperiți cu un material opac, respirabil.
Vă rugăm să furnizați tipul profilului, grosimea, lungimea, culoarea, cerința de transmisie a luminii și dacă panourile sunt pentru acoperiș sau aplicare pe perete. Specificați, de asemenea, locația proiectului și orice condiții speciale de mediu (de exemplu, expunere chimică, litoral). Acest lucru ajută echipa noastră să recomande sistemul adecvat de rășină și protecția suprafeței.
Tianjin SENBO Building Materials Technology Co., Ltd. este un producător de panouri FRP pentru iluminare naturală, panouri din lână de rocă sigilate cu margini din poliuretan, plăci izolatoare din poliuretan și alte produse de anvelopă pentru clădiri. Baza noastră de producție este situată în Zona de Dezvoltare Economică Jinghai, Tianjin, China, echipată cu linii de producție automate și un proces de inspecție a calității în patru etape. Pentru mai multe informații despre fabrica noastră, certificări, capabilități de testare și referințe la proiecte, vă rugăm să vizitațiDespre noipagina saucontactați echipa noastră de ingineri.
