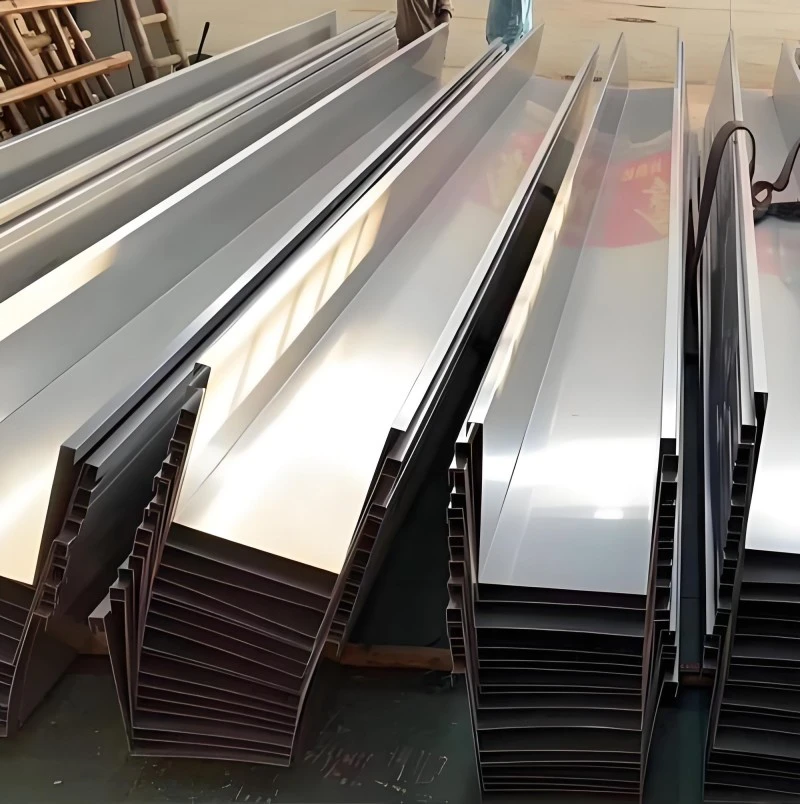

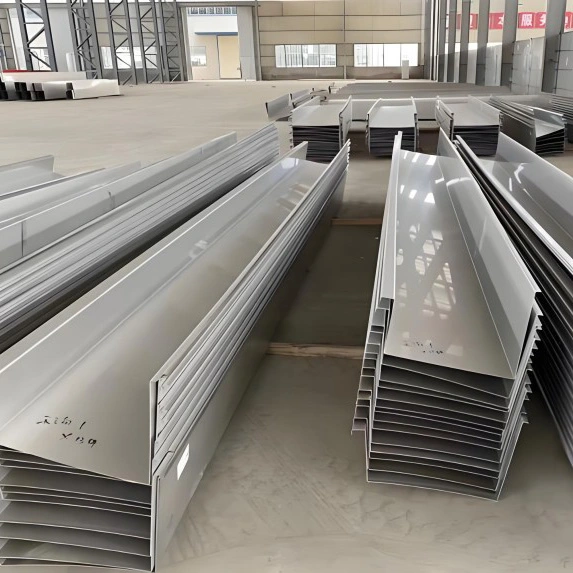

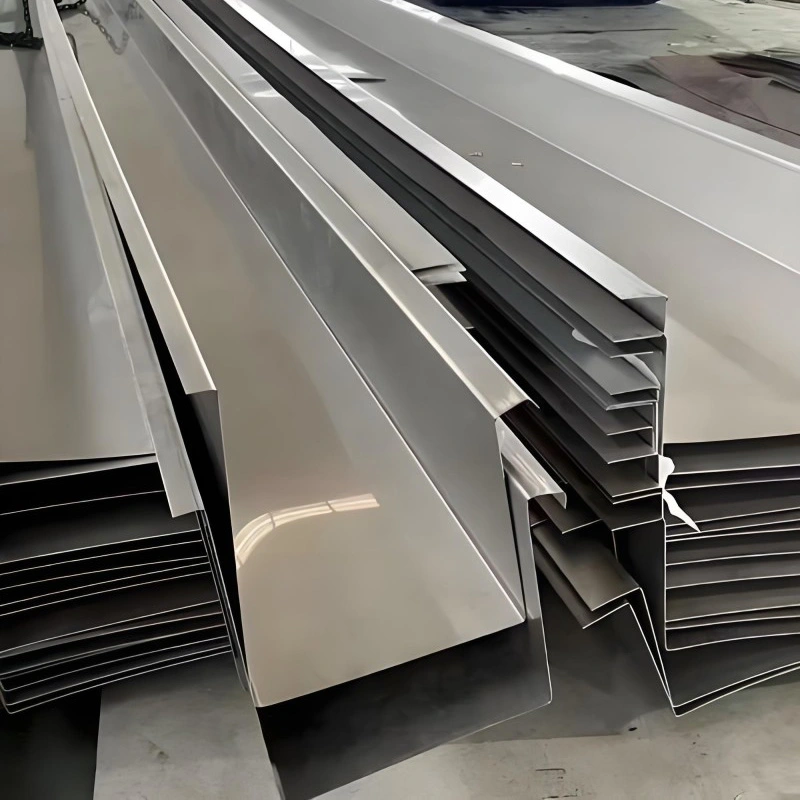

Drenajul acoperișului depinde de jgheaburi amplasate în punctele joase ale acoperișului pentru a colecta apa de ploaie și a o transporta la conductele de scurgere. Jgheabul din oțel inoxidabil este clasificat în funcție de locație. Jgheaburile interne stau în interiorul liniei peretelui exterior și funcționează de obicei cu un perete de parapet. Jgheaburile exterioare se extind dincolo de peretele exterior și sunt utilizate de obicei pe clădiri fără parapet. Această clasificare urmează GB 51022-2015, codul tehnic pentru clădirile ușoare cu cadre din oțel cu frontoane. SENBO fabrică aceste jgheaburi într-un mediu de magazin controlat, cu îndoirea și sudarea finalizate înainte de livrare. Fiecare piesă este verificată pentru lățime, înălțime, dimensiunea flanșei și dreptate înainte de ambalare.
Materialul de bază este oțel inoxidabil 304 ca standard. Gradele 201 și 316L pot fi specificate atunci când condițiile proiectului necesită un echilibru diferit de cost și rezistență la coroziune. GB 51022-2015 stabilește o grosime minimă a tablei de 1,0 mm pentru jgheaburi interioare din oțel inoxidabil 304. Dacă se înlocuiește un alt material, acesta trebuie să primească un tratament anticoroziv de încredere. Jgheaburile din tablă simplă de oțel trebuie să aibă o grosime de cel puțin 3,0 mm. Atlasul standard național 24CS08-1 oferă îndrumări suplimentare privind selectarea și instalarea accesoriilor de drenaj.
Grosimea variază de la 0,5 mm la 3,0 mm, în funcție de sarcina de proiectare și expunerea la coroziune. Secțiunile transversale sunt de obicei dreptunghiulare sau trapezoidale, cu o lățime a bazei de 0,3 m până la 0,5 m și o înălțime de 0,25 m până la 0,4 m. Flanșele superioare asigură o suprafață de fixare sigură. Secțiunile de jgheab pot fi realizate de la 1 m până la 14 m lungime. Îndoirea CNC menține dreptatea la 0,3 mm la 1000 mm și toleranță unghiulară la ±0,5 grade pe toată lungimea. Finisajele suprafețelor includ oglindă 8K, mată și periată.
| Articol | Valoare | Note |
|---|---|---|
| Cod de guvernare | GB 51022-2015 | Codul structurii din oțel de construcție ușoară |
| Atlas de design | 24CS08-1 | Alegerea și instalarea accesoriilor de drenaj |
| Material | 304 standard; 201 sau 316L disponibile | 304 mandatat pentru jgheaburi interioare |
| Grosimea minima | 1,0 mm pentru jgheaburi interioare | Cerința codului |
| Formă | Dreptunghiular sau trapezoidal | Dimensiune personalizată posibilă |
| Lungime | 1–12 m standard; pana la 14 m la cerere | Mai puține îmbinări de șantier cu secțiuni mai lungi |
| Precizie | Rectitate 0,3/1000 mm; unghi ±0,5° | CNC îndoit |
| Ieșire de preaplin | 50–100 mm sub marginea superioară | Necesar pentru jgheaburi interioare |
| Pantă longitudinală | cel putin 5‰ | Asigură curgerea apei |
GB 51022-2015 precizează că secțiunea transversală a jgheabului poate fi dreptunghiulară sau trapezoidală. Jgheaburile interioare trebuie să includă orificii de preaplin amplasate la 50 mm până la 100 mm sub marginea superioară. Toate îmbinările trebuie sigilate, iar panoul de acoperiș trebuie să se extindă în jgheab. Acolo unde apa de ploaie intră în jgheab de pe suprafața acoperișului, este obligatorie impermeabilizarea suplimentară. Aceste cerințe creează o linie de bază clară pentru proiectare și instalare.
La atelierul comun Shantui Construction Machinery, sistemul original de jgheaburi a fost înlocuit cu 304 jgheaburi din oțel inoxidabil. Conductele de scurgere au fost conectate la ieșirile sifonului de apă de ploaie pentru a menține căile de scurgere libere. Proiectul demonstrează un scenariu tipic de modernizare în care jgheabul existent a ajuns la sfârșitul duratei de viață și a fost ales un înlocuitor din oțel inoxidabil pentru durabilitate.
Centrul de expoziții pentru produse agricole și secundare din orașul Huangtan, județul Ninghai, a necesitat înlocuirea jgheabului după ce sistemul original a fost deteriorat. Au fost montați aproximativ 85 de metri de jgheab nou din oțel inoxidabil. Materialul specificat a fost oțel inoxidabil 304 cu grosimea de 1,2 mm, cu o înălțime de 0,3 m, lățimea bazei de 0,35 m și o flanșă superioară de 0,05 m. Proiectul ilustrează modul în care jgheaburile din oțel inoxidabil sunt folosite pentru a restabili funcția de drenaj în clădirile existente.
La Hotelul Internațional Fangchenggang Gangchen, scurgerile de apă din porticul din hol au fost urmărite până la jgheaburi corodate din oțel carbon. Reparația a folosit plăci de oțel inoxidabil 304 cu grosimea de 1,2 mm, sudate la fața locului. Atmosfera de coastă cu umiditate ridicată și salinitate ridicată a provocat ruginirea materialului original. După înlocuire, problema de drenaj a fost rezolvată. Această carcasă acceptă utilizarea oțelului inoxidabil 304 în aer încărcat cu sare și setări corozive similare.
Instalarea trebuie să țină cont de condițiile de îngheț. În regiunile reci, jgheaburile interioare și burlanele au nevoie de izolație sau de urmărire termică. Sistemele de jgheaburi exterioare sunt preferate în astfel de climate deoarece sunt mai ușor de protejat de blocarea gheții. Panta longitudinală trebuie să fie de cel puțin 5‰, iar conductele de scurgere trebuie să fie ferm atașate de perete sau de cadrul structural. Secțiunile curbate CNC reduc îmbinările câmpului și ajută la menținerea preciziei dimensionale în timpul instalării.
Jgheaburile interioare sunt frecvente la clădirile cu pereți parapet sau unde designul arhitectural ascunde drenajul din vedere. Jgheaburile exterioare sunt mai simplu de instalat și întreținut. Alegerea este de obicei făcută de arhitect și inginer structural pe baza designului fațadei și a climei.
Jgheaburile interioare sunt greu accesibile după construcție, astfel încât materialul trebuie să reziste la coroziune fără întreținere. Codul necesită oțel inoxidabil 304 cu o grosime minimă de 1,0 mm, deoarece oferă un echilibru dovedit de rezistență la coroziune, rezistență și cost.
Secțiunile sunt de obicei sudate sau sigilate cu conectori din oțel inoxidabil. Sudarea asigură o îmbinare etanșă continuă atunci când este făcută corect. Se folosesc și îmbinări mecanice cu etanșant, dar necesită o instalare mai atentă și o inspecție periodică.
Finisajele periate și mate sunt adesea preferate, deoarece ascund zgârieturile minore și urmele de suprafață mai bine decât finisajele cu oglindă. Finisajele oglinzilor sunt mai reflectorizante și pot arăta mai ușor petele de apă, dar uneori sunt alese pentru efectul vizual.
Fiecare livrare trebuie verificată cu certificatul de material, care trebuie să confirme calitatea oțelului inoxidabil și grosimea tablei. Verificarea dimensională acoperă lățimea, înălțimea, dimensiunea flanșei și dreptatea. Pentru secțiunile sudate, confirmați că procedura de sudare este calificată și că sudorii dețin certificări valabile. Inspectați finisajul suprafeței pentru zgârieturi, zgârieturi sau alte daune care ar fi putut avea loc în timpul transportului.
