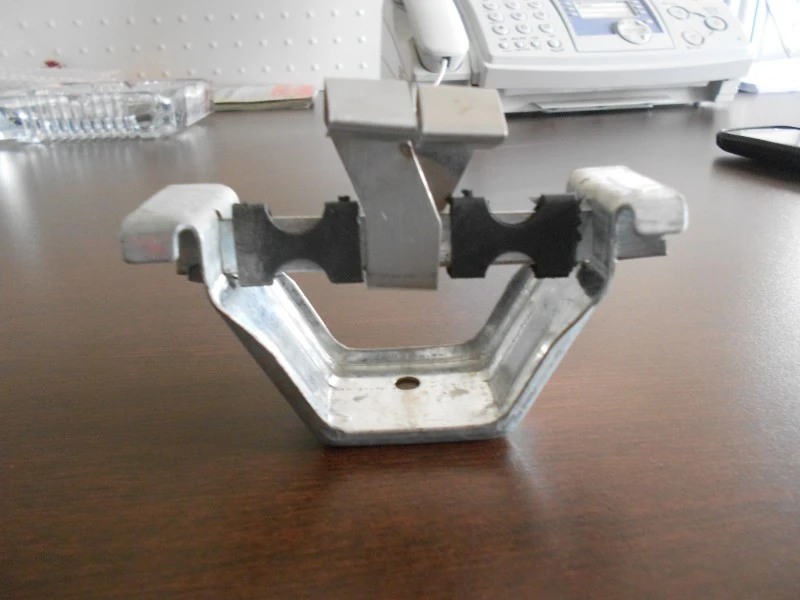

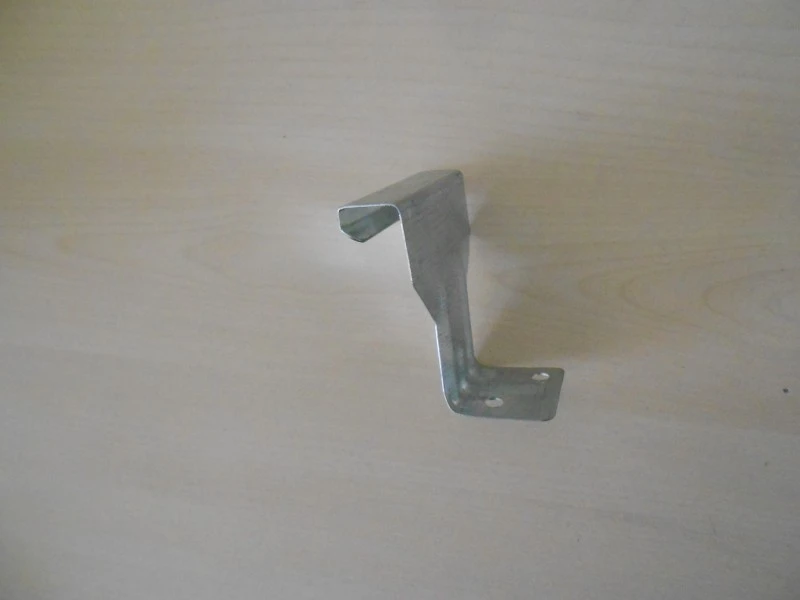

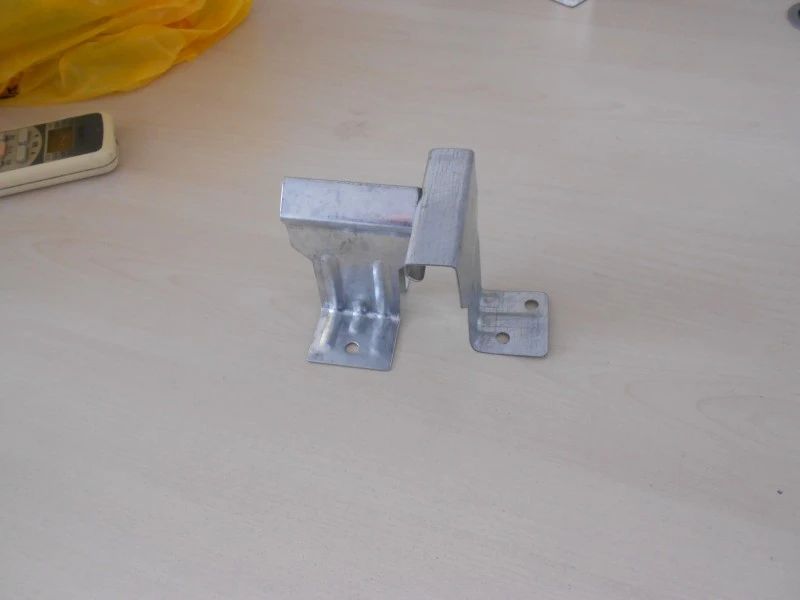

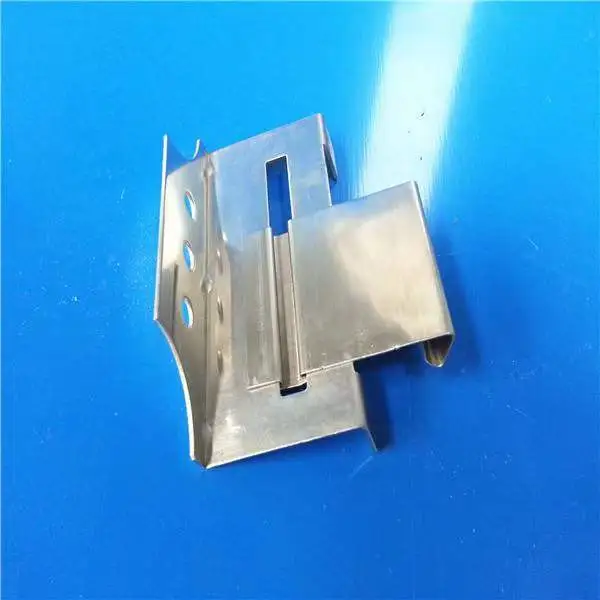

Clip de fixare ascuns

Elementele de fixare cu cleme ascunse asigură o conexiune ascunsă între panourile de construcție și structura de susținere. Clema se cuplează cu o nervură de bază fixată de pane sau suport, ținând panoul fără șuruburi prin suprafața panoului. Această abordare menține toate elementele de fixare în interiorul cusăturilor panoului, oferind un exterior curat și eliminând căile de scurgere asociate cu șuruburile și materialul de etanșare expuse. SENBO furnizează aceste cleme cu verificări dimensionale privind adâncimea fantei, lungimea piciorului și grosimea materialului, iar procesul de producție include testarea periodică a rezistenței de angajare.

Materiale și fabricație

Clemele sunt fabricate din oțel inoxidabil 304 ca standard, cu 430 și 201 disponibile pentru bugete specifice. Oțelul Q235B cu galvanizare la cald este utilizat pentru clemele structurale mai grele. Clemele din oțel inoxidabil sunt produse prin presare la rece sau ștanțare din material bandă. Clemele Q235B sunt de obicei realizate din tablă laminată la cald cu o grosime minimă de 5 mm și formate prin presare hidraulică la rece pentru a menține rezistența și precizia dimensională.

Dimensiuni și clasificare

Înălțimea interioară a clipului este determinată de adâncimea fantei panoului. Înălțimile interne comune variază de la 2,6 mm la 10 mm, cu o lungime a piciorului de 7,5 mm și grosimea materialului de la 0,5 mm la 1,5 mm pentru oțel inoxidabil. Diametrul șurubului este de 12 mm, cu un grad de rezistență de cel puțin 8,8. Clipurile sunt clasificate în funcție de aplicație în cleme pentru panouri de perete, cleme pentru panouri de acoperiș și cleme pentru panouri de podea. După material, acestea sunt împărțite în cleme din oțel inoxidabil și cleme din oțel galvanizat la cald.

Specificatii tehnice

Verificarea performanței

1. Comportamentul mecanic

Cerințele mecanice pentru clemele ascunse se bazează pe GB 15831 și pe standardele industriale aferente. Testele de rezistență la alunecare necesită o deplasare de cel mult 7,0 mm la o sarcină de 7,0 kN și nu mai mult de 0,5 mm la 10,0 kN. Clipul nu trebuie să cedeze la 25,0 kN. Rigiditatea la torsiune necesită un unghi de cel mult 4 grade sub un cuplu de 900 N·m. Clemele din oțel presate la rece testate de SENBO îndeplinesc aceste limite.

2. Rezistenta la coroziune

304 cleme din oțel inoxidabil au fost supuse testelor de pulverizare cu sare și prezintă o rezistență adecvată la coroziune pentru expunerea în aer liber. Clemele Q235B galvanizate la cald au un strat de zinc minim de 150 g/m² pe parte, care oferă protecție pe termen lung în condiții atmosferice normale. Alegerea materialului trebuie să se potrivească cu mediul proiectului.

3. Aplicații pentru acoperișuri

În acoperișurile cu îmbinare verticală, clemele ascunse țin panourile de suporturile de susținere fără pătrunderi în suprafață. Acest lucru permite panourilor de acoperiș să se miște cu dilatare și contracție termică în timp ce rămân fixate de cleme. Rezultatul este o suprafață a acoperișului fără găuri expuse pentru șuruburi, ceea ce reduce șansa de pătrundere a apei și îmbunătățește impermeabilizarea pe termen lung. Metoda clemei ascunse este utilizată în sistemele de cusături în picioare la 360° pentru acoperișurile industriale cu deschidere mare.

4. Instalarea panoului de perete

Pentru panourile de perete, dispozitivele de fixare cu cleme ascunse permit instalarea fără cuie, menținând curată suprafața panoului. În ansamblurile de ornamente de ferestre, conexiunea ascunsă acoperă marginile tăiate ale panourilor acoperite cu culoare, protejându-le de contactul direct cu ploaie și reducând riscul de rugină la margini. Această metodă de instalare îndeplinește cerințele de aspect arhitectural.

Caracteristicile produsului

• Conexiune ascunsă:Elementele de fixare rămân în interiorul cusăturii panoului, oferind un exterior curat, fără șuruburi expuse.
• Fără pătrunderi în panouri:Deoarece șuruburile nu trec prin panou, riscul de scurgere și coroziune la găuri este redus.
• Opțiuni materiale:oțel inoxidabil 304 pentru rezistență ridicată la coroziune; Q235B galvanizat la cald pentru utilizare structurală grea.
• Flexibilitate dimensională:Înălțimile interioare de la 2,6 mm până la 10 mm permit potrivirea la diferite adâncimi a fantelor de panou.
• Performanță testată:Rezistența la alunecare, integritatea structurală și rigiditatea la torsiune sunt verificate la limitele standard.

Aplicații tipice

• Conexiuni ascunse pentru sisteme de acoperiș metalic cu îmbinare verticală.
• Elemente de fixare ascunse pentru panouri metalice de perete și anumite sisteme de placare din lemn.
• Instalare cu cusături strânse pentru podele exterioare, inclusiv lemn tratat și compozit lemn-plastic.
• Clipuri ascunse pentru ferestre din oțel acoperit cu culoare.

Note de instalare și manipulare

• Verificați dacă înălțimea interioară a clemei se potrivește cu adâncimea fantei panoului înainte de a comanda.
• Utilizați gradul de șurub și valorile cuplului specificate în timpul instalării. Strângerea excesivă poate deteriora clema sau panoul.
• Pentru clemele din oțel inoxidabil, evitați contactul cu uneltele din oțel carbon care pot lăsa reziduuri de fier și pot provoca rugină la suprafață.
• Depozitați clipurile într-o zonă uscată. Clemele galvanizate trebuie ținute departe de materiale acide sau alcaline care ar putea deteriora stratul de zinc.
• Verificați angajarea clemei după instalare. Panoul trebuie să stea ferm, fără mișcare perpendiculară pe cusătură.

Controlul calitatii si documentatia

Furnizorii trebuie să furnizeze certificate de material pentru oțel inoxidabil sau oțel galvanizat. Rapoartele de testare pentru rezistența la alunecare, integritatea structurală și rigiditatea la torsiune ar trebui să fie disponibile dacă proiectul este necesar. Verificările de primire la fața locului ar trebui să verifice dimensiunile, calitatea materialului și starea suprafeței. Pentru comenzile mari, mostrele de clipuri pot fi testate pentru a confirma angajarea cu profilul real al panoului.

Considerații de selecție

• Confirmați dimensiunile fantei panoului și selectați înălțimea interioară a clipului potrivită.
• Alegeți materialul clemei pe baza mediului de coroziune și a sarcinii structurale.
• Pentru aplicațiile pe acoperiș, verificați dacă distanța dintre clipuri îndeplinește cerințele de proiectare pentru ridicarea vântului.
• Verificați dacă gradul și dimensiunea șuruburilor sunt compatibile cu structura de susținere.
• Pentru clemele din oțel inoxidabil, solicitați date de testare cu pulverizare de sare dacă clădirea se află lângă coastă sau într-o zonă industrială.

Întrebări frecvente

Cum selectez înălțimea corectă a clipului?

Înălțimea interioară a clemei trebuie să se potrivească cu adâncimea fantei panoului utilizat. Măsurați fanta panoului sau consultați specificațiile producătorului panoului. O clemă prea înaltă va împiedica angajarea completă, în timp ce una prea scurtă poate permite mișcarea sau decuplarea.

Clipurile ascunse pot fi folosite cu toate materialele panourilor?

Clemele ascunse sunt concepute pentru panouri cu o fante sau un profil de cusătură compatibil. Panourile metalice cu cusături în picioare sau margini interconectate funcționează bine. Unele panouri pe bază de lemn pot folosi și cleme ascunse dacă fanta este prelucrată corect. Confirmați întotdeauna compatibilitatea cu furnizorii de panouri și clipuri.

Care este diferența dintre clemele din oțel inoxidabil și cele din oțel galvanizat?

Clemele din oțel inoxidabil, în special gradul 304, oferă o rezistență mai bună la coroziune și sunt preferate pentru mediile de coastă sau umede. Clemele din oțel galvanizat sunt mai rezistente și adesea folosite pentru conexiuni structurale grele, dar stratul de zinc poate să nu dureze atât de mult în atmosfere agresive. Alegerea depinde de expunerea la mediu a proiectului și de cerințele de încărcare.

Clipurile ascunse sunt potrivite pentru zonele cu vânt puternic?

Da, clemele ascunse sunt folosite în regiunile cu vânt puternic, în special în sistemele de acoperiș cu îmbinare verticală. Clemele trebuie să fie distanțate în funcție de sarcina de vânt proiectată, iar materialul și grosimea clemei trebuie să fie adecvate. Calculele ridicării vântului ar trebui efectuate pentru proiectul specific.
