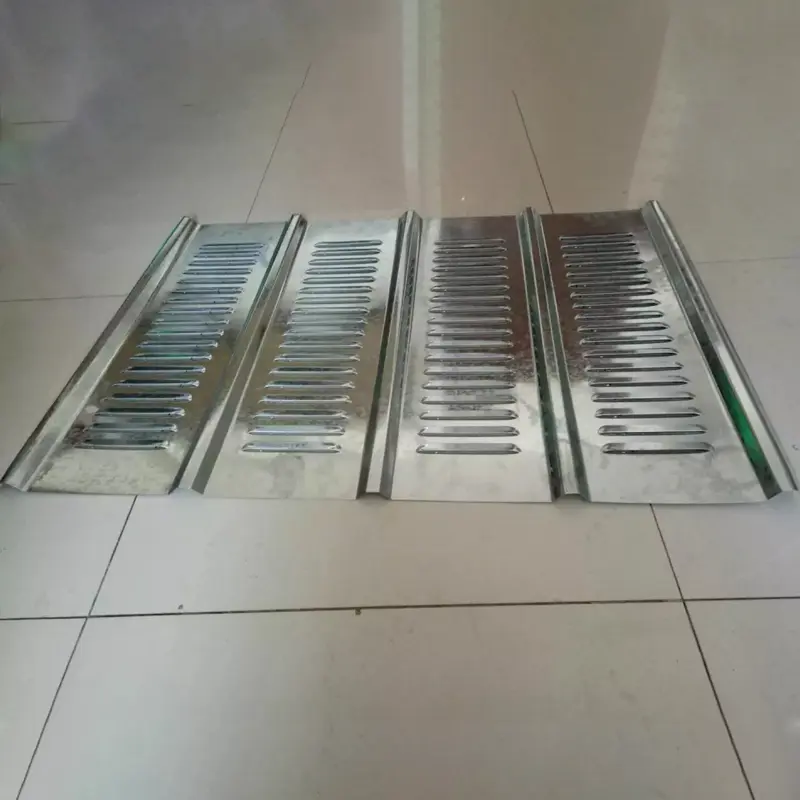

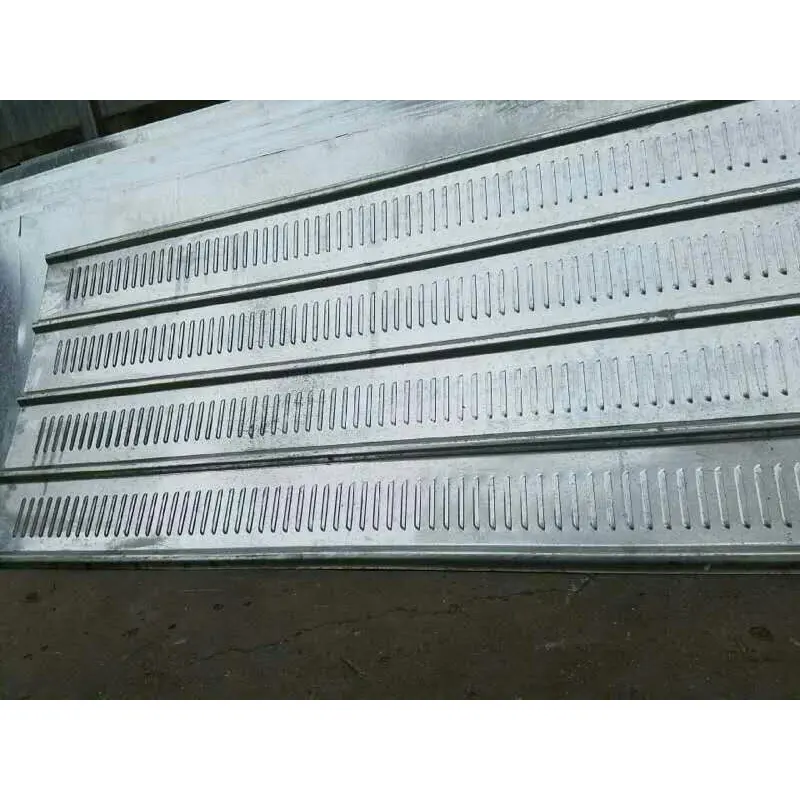

Tablă perforată cu lambriuri

Foile perforate cu lambriuri sunt panouri arhitecturale funcționale create prin prelucrarea tablelor metalice folosind echipamente de ștanțare de mare viteză de precizie pentru a forma o structură de deschideri în unghi, asemănătoare jaluzelelor. Spre deosebire de panourile perforate standard (care au găuri drepte, cum ar fi cercuri sau pătrate), panourile perforate cu jaluzele au jaluzele înclinate. Acest design permite aerului să curgă prin canalele diagonale în timp ce blochează linia orizontală de vedere, obținând astfel un efect „aerisit, dar opac”.

Selectarea materialului de bază

În funcție de mediul de operare și cerințele de performanță, pot fi selectate următoarele materiale:

Oțel galvanizat Q235:Cel mai comun material în construcții. Suprafețele sunt tratate cu galvanizare la cald și vopsire cu pulbere electrostatică (grosimea stratului de acoperire ≥60μm), rezistând 500 de ore de testare cu pulverizare cu sare fără decojire sau ruginire. Standard de testare: ASTM B117 / ISO 9227. Rapoartele de laborator sunt disponibile la cerere.

Oțel inoxidabil 304:Folosit pentru medii exterioare care necesită rezistență ridicată la coroziune sau pentru proiecte decorative.

Aliaj de aluminiu:Folosit pentru proiecte cu limitări de greutate sau cele care necesită compatibilitate cu panouri de acoperiș din aluminiu-magneziu-mangan.

Procesul și specificațiile de fabricație:Produs folosind linii de perforare de mare viteză, de precizie, complet automatizate, sistemul acceptă diverse materiale, inclusiv bobine de oțel acoperite cu culoare perforate, bobine de aluminiu și foi de oțel inoxidabil. Grosimile standard variază de la 0,5 mm la 2,0 mm (coli subțiri: 0,5–1,0 mm; foi groase: 1,0–2,0 mm). Unghiurile tipice ale jaluzelelor sunt de 45°–60°, cu un raport de suprafață deschisă de 40%–60%. Dimensiunile standard ale foii sunt 1000×2000mm și 1250×2500mm; dimensiuni personalizate sunt disponibile la cerere.

Tratarea suprafeței:Tablele de oțel galvanizate pot fi finisate cu acoperire cu pulbere electrostatică. Culorile sunt personalizate conform standardelor RAL (culorile comune includ gri închis, gri deschis, albastru regal și verde închis).

Verificarea performanței

1. Performanță acustică – Reducerea zgomotului măsurată în laborator

Performanța acustică a panourilor perforate cu jaluzele este susținută de date experimentale concrete. Cercetările sistematice efectuate de Laboratorul de Acustica Arhitecturală de la Universitatea Națională Cheng Kung (Taiwan) pe panouri orizontale microperforate au demonstrat că reducerea medie a zgomotului variază de la un minim de 4 dB la un maxim de 15 dB. Variabilele cheie care influențează performanța acustică includ lungimea jaluzelelor, grosimea jaluzelelor, configurația structurală (perforație cu o singură față vs. perforație cu două fețe), unghiul jaluzelelor și distanța dintre jaluzele.

2. Ventilatie si rezistenta la vant – rezistenta la vant redusa cu peste 30%

Panourile perforate facilitează ventilația naturală și eliberarea presiunii prin perforații unghiulare în jaluzele, reducând eficient rezistența la vânt. Atunci când este utilizat în tezaurizarea construcțiilor, designul fluxului de aer cu jaluzele reduce rezistența la vânt cu peste 30% în comparație cu barierele solide tradiționale, pe baza calculelor comparative ale sarcinii vântului. Panourile sunt proiectate să îndeplinească cerințele locale de încărcare a vântului în conformitate cu codurile de construcție aplicabile (de exemplu, GB 50009 / EN 1991), cu performanța reală verificată prin calcule structurale și evaluări ale sarcinii vântului specifice proiectului. Acest lucru le face potrivite pentru regiunile de coastă predispuse la taifunuri și vânt.

3. Rezistența la coroziune și la intemperii – Test de pulverizare cu sare de 500 de ore

Rezistenta la coroziune a panourilor perforate cu jaluzele este asigurata printr-un sistem dublu proces: galvanizare la cald urmata de vopsire electrostatica cu pulbere. Un strat de bază galvanizat este combinat cu un strat de pulbere de poliester întărit la temperatură înaltă (grosime ≥60μm). Panourile rezistă la 500 de ore de testare cu pulverizare de sare fără decojire sau ruginire, în conformitate cu ASTM B117 / ISO 9227. Rapoartele de testare ale terților sunt disponibile la cerere, iar durata de viață în aer liber este estimată la 5-10 ani în condiții normale de mediu.

4. Proprietăți mecanice și de fabricație

Fabricat din oțel galvanizat Q235, materialul oferă o rezistență excelentă la compresiune, în timp ce procesul de ștanțare a jaluzelelor asigură precizie dimensională ridicată. În aplicațiile de tranzit feroviar (ventilație și obloane rezistente la ploaie), structura combină panouri perforate frontale cu deflectoare de ploaie din spate pentru a echilibra fluxul de aer și protecția împotriva intemperiilor. Pentru compartimentele de alimentare ale echipamentelor motorizate, se poate aplica material fonoabsorbant de 5–10 mm pe structura jaluzei pentru a amortiza zgomotul.

5. Scenarii dovedite de aplicare

Decorarea clădirilor publice la scară largă și absorbția sunetului:Aceste foi perforate cu lambriuri sunt utilizate pentru decorare și tratare acustică în proiecte majore, cum ar fi aeroporturi, gări, stadioane, centre expoziționale și stații de metrou.

Tezaurizare de construcție:Tezaurul perforat cu jaluzele prezintă un design modular cu asamblare cu șuruburi, eliminând necesitatea sudării la fața locului. Acceptă reutilizarea de peste 5 ori și are o rată de reciclare a oțelului de 95%.

Echipamente de ventilație și disipare a căldurii:Folosite ca panouri de disipare a căldurii pentru carcasele echipamentelor, aceste jaluzele sunt fabricate în mod obișnuit din oțel inoxidabil, oțel galvanizat sau aluminiu (grosime: 0,8–2 mm), oferind o ventilație eficientă și disipare a căldurii, oferind în același timp protecție împotriva prafului și stropilor.

Prezentare generală a specificațiilor cheie

Toți parametrii enumerați mai jos se bazează pe producția standard din fabrică sau pe testele de referință. Personalizarea este disponibilă pentru a îndeplini cerințele specifice ale proiectului.

Avantaje cheie

1. Ventilatie fara vizibilitate (functionalitate unica).Designul jaluzelelor în unghi creează o suprapunere atunci când este privit din față, blocând peste 90% din linia de vedere din exterior, permițând în același timp fluxul natural de aer - echilibrând protecția vieții private cu ventilația și disiparea căldurii. Ecranul vizual este măsurat la o distanță de 1 metru perpendicular pe suprafața panoului.

2. Performanță acustică verificată (reducere 4–15 dB).Testele de laborator confirmă o reducere medie a zgomotului de 4–15 dB; performanța poate fi îmbunătățită prin adăugarea de bumbac fonoabsorbant sau panouri microperforate.

3. Rezistență la coroziune și durabilitate (verificare cu pulverizare cu sare de 500 de ore).Protecția anticorozivă dublă (zincare la cald plus acoperire cu pulbere electrostatică) asigură că nu se decojește sau nu ruginește după 500 de ore de testare cu pulverizare cu sare conform ASTM B117 / ISO 9227; durata de viață în aer liber de 5-10 ani.

4. Asamblare modulară și reutilizare.Designul modular cu conexiuni cu șuruburi elimină necesitatea sudării la fața locului; panourile pot fi refolosite de cel puțin cinci ori, cu o rată de reciclare a oțelului de 95%.

5. Personalizare flexibilă a materialelor și specificațiilor.Disponibil în diverse materiale, cum ar fi oțel galvanizat Q235, oțel inoxidabil și aluminiu; grosimea plăcii, dimensiunile și culorile pot fi personalizate pentru a îndeplini cerințele specifice ale proiectului.

Scenarii de aplicare

1.Sisteme decorative și fonoabsorbante pentru clădiri publice mari, cum ar fi aeroporturi, gări, stadioane, centre expoziționale și stații de metrou.

2.Tezaurizare de șantier pentru lucrări de drumuri, excavare la metrou și renovare rezidențială (care necesită rezistență la vânt și reducerea presiunii).

3.Ventilație, disipare a căldurii și protecție împotriva prafului pentru instalații industriale și încăperi de echipamente.

4.Bariere de zgomot pentru drumurile municipale și zonele industriale (când sunt combinate cu materiale fonoabsorbante).

5.Sisteme integrate de umbrire și ventilație arhitecturală.

De ce să alegeți panouri perforate?

Căutați un panou funcțional care echilibrează ventilația și ecranul pentru decorațiuni arhitecturale, tezaurizare de construcții sau proiecte de reducere a zgomotului? Fabricate din oțel galvanizat Q235 sau oțel inoxidabil, aceste panouri sunt prevăzute cu ștanțare cu precizie, lambriuri înclinate la 45°–60°. Acestea oferă peste 90% ecran vizual (măsurat la 1 m vedere perpendiculară) în timp ce permit ventilația naturală și reducerea presiunii, oferind cu peste 30% mai puțină rezistență la vânt în comparație cu panourile solide. Testele acustice de laborator confirmă o reducere a zgomotului de 4–15 dB, în timp ce testele de pulverizare cu sare de 500 de ore (ASTM B117 / ISO 9227) le verifică rezistența la coroziune; designul modular permite reutilizarea repetată. De la absorbția decorativă a sunetului în clădirile publice mari până la tezaurizarea rezistentă la vânt pentru lucrările de drumuri urbane, panourile perforate cu jaluzele - susținute de date dovedite de performanță - oferă o soluție fiabilă care asigură „ventilație fără vizibilitate”, alături de reducerea zgomotului și rezistența la vânt.

Întrebări frecvente

1. Ce standarde sunt utilizate pentru testul de pulverizare cu sare?

Testăm panourile vopsite cu pulbere în conformitate cu ASTM B117 sau ISO 9227 timp de 500 de ore. Rapoartele de testare ale terților sunt disponibile la cerere pentru a verifica rezultatele.

2. Cum se măsoară screening-ul vizual de 90%?

Rata de ecranare vizuală este măsurată la o distanță de 1 metru perpendicular pe suprafața panoului. În unghiuri normale de vizualizare, fantele în unghi se suprapun pentru a bloca mai mult de 90% din linia orizontală de vedere, permițând în același timp fluxul de aer.

3. Pot fi folosite panourile în zone cu vânt puternic?

Da. Designul cu jaluzele reduce sarcina vântului cu peste 30% în comparație cu panourile solide. Efectuăm calcule de încărcare a vântului specifice proiectului în conformitate cu codurile aplicabile (de exemplu, GB 50009 sau EN 1991) pentru a ne asigura că panourile și structura de susținere sunt proiectate adecvat.

4. Ce materiale sunt disponibile pentru panourile perforate cu jaluzele?

Oferim oțel galvanizat Q235, oțel inoxidabil 304 și aliaj de aluminiu. Alegerea depinde de cerințele de coroziune, limitele de greutate și preferințele estetice. Toate materialele pot fi vopsite cu pulbere în diferite culori RAL.

5. Oferiți mostre sau rapoarte de testare înainte de a comanda?

Da, putem furniza panouri mostre pentru evaluare și putem partaja rapoartele de testare relevante (spray salin, acustic, mecanic) la cerere. Echipa noastră de ingineri oferă, de asemenea, consultanță tehnică pentru proiectul dumneavoastră specific.

6. Cum sunt instalate panourile?

Panourile sunt proiectate pentru asamblarea cu șuruburi modulare, eliminând necesitatea sudării la fața locului. Acest lucru permite o instalare mai rapidă și o dezasamblare ușoară, iar panourile pot fi refolosite de mai multe ori.
