Foile metalice perforate, cunoscute și sub numele de panouri perforate sau plasă perforată, sunt produse prin perforarea modelelor de găuri în foi metalice.Materiale de constructii SENBOfurnizează aceste produse pentru aplicații arhitecturale, acustice și industriale, cu accent pe acuratețea dimensională și trasabilitatea materialului.
Alegerea materialului de bază depinde de mediul de operare și de cerințele de performanță. Sunt utilizate în mod obișnuit trei grupuri de materiale:
oțel inoxidabil 304:Oferă rezistență la coroziune potrivită pentru medii exterioare și agresive chimic. O probă reprezentativă nu a arătat nicio rugină după 1000 de ore de testare cu pulverizare cu sare în condițiile ASTM B117. Performanța reală depinde de finisarea suprafeței și de pregătirea marginilor.
Aliaj de aluminiu (de exemplu, 6061):Oferă o densitate scăzută (aproximativ 2,7 g/cm³) combinată cu o rezistență bună. Materialul poate fi anodizat sau acoperit cu pulbere pentru durabilitate și aspect sporit.

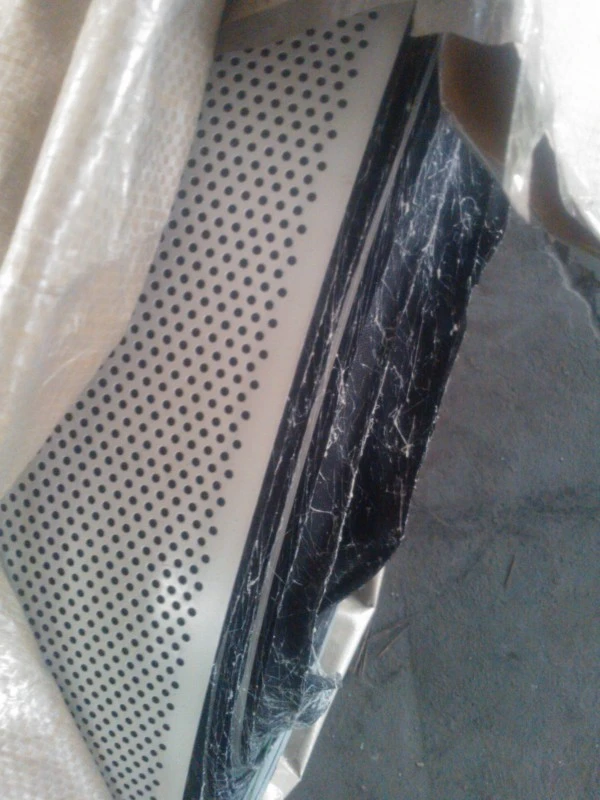

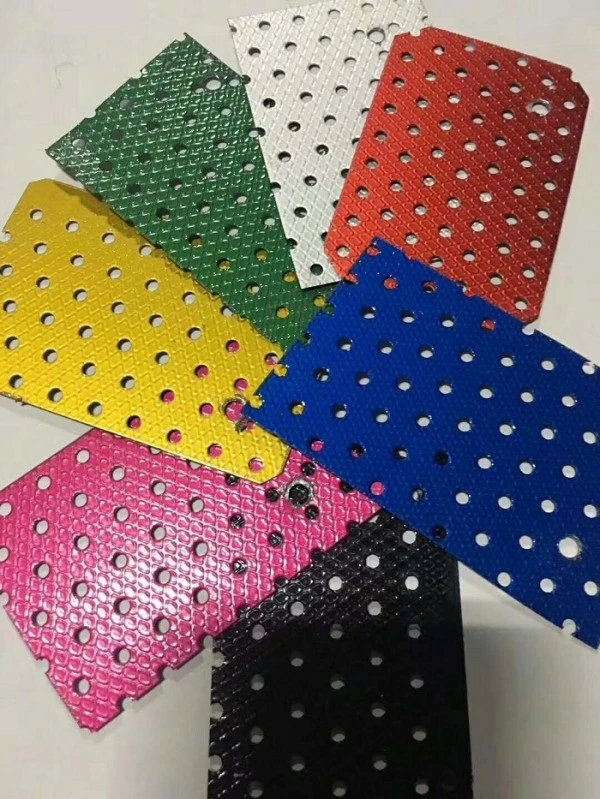

Q235 oțel galvanizat sau acoperit cu culoare:O opțiune economică pentru uz general arhitectural și industrial. Protecția suprafeței este de obicei realizată prin galvanizare la cald, urmată de vopsire cu pulbere electrostatică.
Echipamentul de perforare CNC de mare viteză produce peste 20 de modele de perforare, inclusiv forme rotunde, pătrate, fante, hexagonale, în cruce, în solzi de pește și în flori de prun. Procesul permite un control precis al diametrului găurilor, al distanței și al raportului de suprafață deschisă.

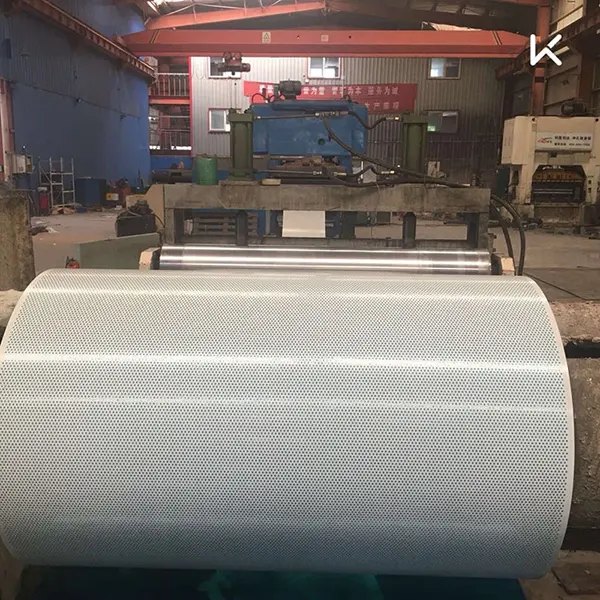

Tablele plate pot fi produse în grosimi de la 0,1 mm la 15 mm, cu diametre ale găurilor variind de la 0,1 mm la 200 mm. Foile bobinate sunt disponibile în grosimi de la 0,2 mm la 1,5 mm, cu o lățime maximă de 1250 mm și diametre ale găurilor de la 0,5 mm la 10 mm. Pentru aplicațiile arhitecturale, grosimile comune variază de la 0,5 mm la 2,0 mm, cu diametre ale găurilor între 3 mm și 20 mm. Rapoartele de suprafață deschisă de la 15% la 60% sunt tipice, iar toleranța diametrului găurii este controlată cu ±0,1 mm.
Foile din aliaj de aluminiu pot fi anodizate pentru a crea un strat de oxid dur, dens, care îmbunătățește rezistența la coroziune și duritatea suprafeței. Acoperirea cu pulbere oferă un finisaj ecologic, cu rezistență bună la intemperii și la substanțe chimice. Acoperirea electroforetică asigură o acoperire uniformă cu aderență puternică.
Tablele de oțel sunt de obicei protejate prin galvanizare la cald, urmată de acoperire cu pulbere electrostatică, cu o grosime tipică a stratului de cel puțin 60 μm.
Foile perforate contribuie la absorbția sunetului atunci când sunt instalate cu un spațiu de aer sau un material de suport poros. Undele sonore care intră în găuri pierd energie prin frecare și efecte vâscoase la suprafețele de deschidere.
Coeficienții de absorbție a sunetului au fost măsurați la frecvențe specificate ale benzii de octave conform ASTM C423 pentru un ansamblu reprezentativ constând dintr-un panou de aluminiu cu orificii hexagonale cu un strat de suport poros și o cavitate de aer. Coeficientul de reducere a zgomotului rezultat (NRC) a fost de 0,8 sau mai mare pentru configurația testată. NRC real pentru o anumită instalație depinde de grosimea panoului, dimensiunea găurii, rata de perforare, materialul de suport, adâncimea cavității de aer și metoda de montare. Rapoartele de testare sunt disponibile la cerere.
Performanța mecanică depinde de materialul de bază, grosimea și modelul de perforare. Capacitatea de încărcare structurală trebuie calculată în conformitate cu standardul de proiectare aplicabil pe baza grosimii panoului, geometria perforației, distanța dintre suporturi, deschiderea și metoda de fixare. Pentru referință, un panou de oțel de 3 mm grosime cu perforații pătrate (deschidere de 10 mm) și o deschidere de sprijin specificată a fost verificat pentru a rezista la o sarcină distribuită uniform de 5 kN/m² prin calcul ingineresc. Note detaliate de calcul pot fi furnizate la cerere.
Panourile cu perforații circulare (deschidere de 20 mm, zonă deschisă 50%) prezintă o rezistență la fluxul de aer de 50 Pa sau mai puțin atunci când sunt testate conform ISO 5801.
Rezistența la coroziune este verificată prin testarea cu pulverizare cu sare: o probă de oțel inoxidabil 304 nu a arătat nicio rugină după 1000 de ore conform ASTM B117; oțelul galvanizat cu galvanizare la cald și acoperire cu pulbere nu a prezentat decojire sau rugină după 500 de ore sub același standard. Rapoartele de testare sunt disponibile.
Panourile din aluminiu anodizate sau vopsite cu pulbere prezintă o rezistență îmbunătățită la coroziune, uzură și expunerea la UV. Performanța fiecărui tratament de suprafață poate fi confirmată prin rapoartele de testare relevante furnizate odată cu comanda.
Panourile perforate sunt utilizate în barierele de zgomot de transport, adesea combinate cu material fonoabsorbant în spatele feței perforate. În clădirile publice, cum ar fi terminalele aeroporturilor, gările, stadioanele și centrele expoziționale, panourile oferă control acustic, permițând în același timp flexibilitate vizuală a designului.
Fațadele arhitecturale folosesc modele de perforare pentru a crea efecte semi-transparente și variații de lumină și umbră. Exemplele documentate includ fațada metalică a apartamentelor Skylight din Franța și biblioteca Academiei Centrale de Arte Frumoase. Pentru referințe și documentație specifice proiectului, vă rugăm să contactați echipa noastră.
Următorii parametri se bazează pe producția standard și pe standardele de testare relevante. Acolo unde este cazul, documentația de probă este disponibilă la cerere.
| Indicator de performanță | Parametru/Specificație | Note / Baza de dovezi |
|---|---|---|
| Material de bază | Oțel inoxidabil 304 / Oțel galvanizat Q235 / Aliaj de aluminiu / Oțel acoperit cu culoare | Certificate de material disponibile |
| Grosimea comună | 0,5–2,0 mm (arhitectural); 0,1–15 mm (gamă completă) | |
| Interval de deschidere | 0,5–200 mm (personalizat) | 3–20 mm comune în arhitectură |
| Raportul zonei deschise | 15%–60% (personalizat) | |
| Model de găuri | Rotund, pătrat, crestat, hexagonal, cruce, solzi de pește, floare de prun etc. | Peste 20 de tipuri disponibile |
| Coeficientul de reducere a zgomotului (NRC) | ≥0,8 (ansamblu testat: aluminiu cu gaură hexagonală + suport + cavitate de aer) | ASTM C423; raport de testare disponibil |
| Sarcina distribuită uniform | 5 kN/m² (oțel de 3 mm, găuri pătrate de 10 mm, deschidere specificată) | calcul ingineresc; detalii la cerere |
| Rezistenta la coroziune | Inoxidabil 304: fără rugină după 1000 h pulverizare cu sare; zincat + pulbere: 500 h | ASTM B117; rapoarte de testare disponibile |
| Performanța la foc | Substrat de oțel incombustibil | Clasificare completă a ansamblului în funcție de testul aplicabil |
| Max. Dimensiunea panoului plat | 1450 × 3500 mm | Sub rezerva materialului și modelului |
| Toleranță la deschidere | ±0,1 mm | Precizie de perforare CNC |
1. Performanță acustică verificată.NRC peste 0,8 a fost confirmat pentru un ansamblu testat specific. Atunci când sunt combinate cu un suport adecvat și o cavitate de aer, panourile ajută la reducerea nivelului de zgomot în barierele de trafic și sistemele acustice arhitecturale.
2. Flexibilitate materială.Opțiunile includ oțel inoxidabil 304 pentru rezistență la coroziune, aliaj de aluminiu pentru aplicații decorative ușoare și oțel galvanizat pentru utilizare generală economică.
3. Varietate de modele de perforare.Sunt disponibile peste 20 de modele, cu diametrul orificiului personalizabil și raportul de suprafață deschisă pentru a obține transparența vizuală, performanța acustică și ventilația dorite.
4. Finisaje rezistente la intemperii.Panourile din aluminiu pot fi anodizate sau vopsite cu pulbere; panourile de oțel folosesc galvanizare la cald plus vopsire cu pulbere. Pot fi furnizate rapoarte de testare pentru rezistența la pulverizarea cu sare.
5. Gamă largă de aplicații.Potrivit pentru tratamentul acustic decorativ în clădiri publice, bariere de zgomot din trafic, apărători pentru echipamente industriale și componente de filtrare.
Pentru aplicații acustice:Selectați modelul de perforare și zona deschisă pe baza intervalului de frecvență țintă. Un material de suport poros și un spațiu de aer îmbunătățesc semnificativ absorbția. Utilizați datele de testare ASTM C423 pentru îndrumare, dar verificați performanța pentru ansamblul dumneavoastră specific.
Pentru fațade exterioare:Alege oțel inoxidabil 304 sau aluminiu acoperit cu pulbere pentru rezistență la coroziune pe termen lung. Confirmați că grosimea panoului și profilul îndeplinesc cerințele de încărcare a vântului ale locației proiectului.
Pentru filtrarea industrială:Specificați cu precizie diametrul orificiului, distanța și zona deschisă necesare. Controlul toleranței dimensionale este esențial pentru o performanță constantă de filtrare.
În timpul instalării:Manevrați panourile cu atenție pentru a evita îndoirea sau deteriorarea marginilor perforate. Folosiți elemente de fixare adecvate și cadre de susținere. Pentru ansamblurile acustice, asigurați-vă că materialul de suport este instalat fără goluri sau compresii care ar putea reduce performanța.
Acceptăm desene furnizate de client în formate CAD obișnuite (DXF, DWG) pentru modele de perforare personalizate. Echipa noastră de ingineri analizează geometria găurilor, distanța la margini, suprafața deschisă și cerințele de formare înainte de producție. Inspecția primului articol și certificatele de material sunt disponibile la cerere.
1.Sisteme de bariere fonice pentru controlul zgomotului din trafic de-a lungul autostrăzilor, căilor ferate și metroului.
2.Decorări interioare fonoabsorbante pentru clădiri publice mari, inclusiv terminale de aeroport, gări de mare viteză, stadioane și centre expoziționale.
3.Fațade arhitecturale, tavane și pereți despărțitori care creează efecte de lumină și umbră și design vizual semi-transparent.
4.Huse de protecție pentru echipamente industriale, panouri de disipare a căldurii și grile pentru difuzoare.
5.Filtrare și screening industrial pentru utilaje chimice, echipamente farmaceutice și mașini de prelucrare a alimentelor.
Selecția depinde de intervalul de frecvență țintă și de materialul suport. Pentru absorbția generală a intervalului de vorbire, este obișnuită o zonă deschisă de 20–30% cu diametrele găurilor de 3–6 mm. Un suport poros mai gros și o cavitate de aer mai adâncă îmbunătățesc absorbția de joasă frecvență. Vă recomandăm să testați un ansamblu reprezentativ sau să consultați un specialist în acustică pentru spații critice.
Foile perforate sunt perforate din metal solid, lasand un model de gauri curat, uniform cu un grad ridicat de precizie. Metalul expandat este tăiat și întins, creând o plasă cu deschideri în formă de romb și o suprafață texturată. Foile perforate oferă de obicei o planeitate mai bună și o gamă mai largă de modele decorative, în timp ce metalul expandat este adesea mai ușor și mai puțin costisitor pentru anumite aplicații industriale.
Da, dar amploarea depinde de material, grosime și model de perforare. Modelele foarte deschise reduc formabilitatea. Dacă este necesară formarea, structura de perforare trebuie proiectată pentru a evita solicitarea excesivă la marginile găurilor. Discutați cerințele de formare cu echipa noastră de ingineri în timpul fazei de proiectare.
Pentru mediile de coastă, se recomandă de obicei oțel inoxidabil 304 sau aliaj de aluminiu cu un finisaj adecvat anodizat sau acoperit cu pulbere. Oțelul inoxidabil oferă cea mai mare rezistență la coroziune, în timp ce aluminiul este mai ușor. Evitați oțelul galvanizat standard, cu excepția cazului în care are acoperiri de protecție suplimentare adecvate condițiilor specifice.
Nu neapărat. În timp ce o zonă deschisă mai înaltă permite mai multor sunet să ajungă la materialul suport, există o gamă optimă. Peste un anumit prag, masa și rigiditatea panoului scad, ceea ce poate reduce performanța la frecvență joasă. Interacțiunea dintre suprafața deschisă, diametrul găurii, materialul de suport și adâncimea cavității determină absorbția globală. Se recomandă testarea sau simularea pentru rezultate precise.
