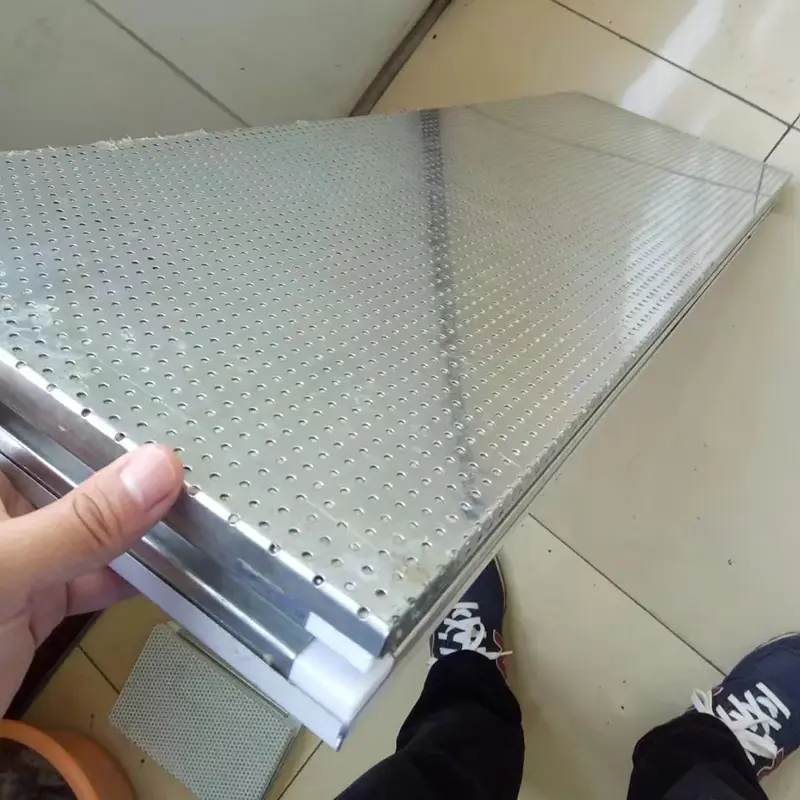

Panouri pentru cameră curată, care absorb sunetul realizat manual

Panourile pentru camerele curate care absorb sunetul realizate manual au un scop dublu. Acestea mențin funcțiile curate ale panourilor standard de camere curate, oferind, de asemenea, control acustic printr-o suprafață perforată și un miez fonoabsorbant.Materiale de constructii SENBOfurnizează aceste panouri pentru proiecte care necesită atât medii controlate, cât și reducerea zgomotului.

Opțiuni de construcție a panourilor și materiale

Panourile pentru cameră curată, cu absorbție a sunetului realizate manual, utilizează o structură compozită tip sandwich. Stratul exterior este un panou metalic poros din oțel acoperit cu culoare, oțel galvanizat sau oțel inoxidabil. Este prelucrat cu echipamente de perforare de precizie, iar diametrele și distanța orificiilor pot fi personalizate pentru a îndeplini cerințele de proiectare acustică.

Stratul mijlociu este un miez care absorb sunetul, de obicei vată de stâncă sau vată de sticlă. Suprafața sa este acoperită cu material nețesut ignifug sau pânză din fibră de sticlă rezistentă la foc pentru a preveni scurgerea fibrelor. Stratul din spate este o foaie de metal solidă, sigilată. Marginile sunt sigilate cu profile din aliaj de aluminiu trase la rece și lipite într-un panou finisat.

Modelele de perforare includ perforarea cu fante sau perforarea pe toată suprafața, în funcție de cerințele acustice. O specificație tipică folosește un diametru al găurilor de 3 mm și o distanță între găuri de 6 mm. Lățimile standard ale panourilor variază de la 980 mm la 1.180 mm, cu personalizare disponibilă pentru dimensiuni nestandard. Opțiunile pentru grosimea materialului miezului variază de la 50 mm la 200 mm, iar grosimea tablei de oțel este reglabilă între 0,4 mm și 1,5 mm.

Opțiunile de fațare includ oțel acoperit cu culoare (cu acoperiri precum poliester, PVDF, SMP sau HDP), oțel galvanizat și oțel inoxidabil. Culorile pot fi personalizate conform standardelor RAL pentru a satisface cerințele arhitecturale și decorative.

Caracteristici de performanță testate

1. Performanță acustică: Izolație fonică de 35 dB

Performanța acustică a acestor panouri este determinată de structura compozită a paramentului perforat și a miezului fonoabsorbant. Undele sonore trec prin perforații în miezul fibros poros, unde frecarea și efectele vâscoase dintre fibre transformă energia sonoră în căldură, realizând absorbția sunetului și reducerea zgomotului.

Testele arată că un panou cu grosimea de 100 mm cu pereți din oțel de 1,0 mm și densitatea vatei de rocă de 120 kg/m³ atinge o valoare de izolare fonică de 35 dB. Performanța acustică este testată în conformitate cu GB/T 20247, „Acustica: Măsurarea absorbției sunetului într-o cameră de reverberație”. Coeficientul de reducere a zgomotului (NRC) este calculat ca media aritmetică a coeficienților de absorbție a sunetului la benzile de octave de 250 Hz, 500 Hz, 1000 Hz și 2000 Hz. Un NRC de 0,5 sau mai mare indică un material de absorbție a sunetului calificat.

2. Performanță la foc: Clasa A Incombustibil

Miezul de vată de rocă este un material fibros anorganic clasificat ca incombustibil de clasa A. Cu o densitate a miezului de cel puțin 120 kg/m³ pentru vata de rocă sau 64 kg/m³ pentru vata de sticlă, materialul nu arde, nu se topește sau picura atunci când este expus la foc și nu produce fum toxic. Acest lucru îndeplinește cerințele obligatorii de siguranță la incendiu pentru camerele curate și materialele anvelopelor clădirilor publice din Codul pentru proiectarea clădirilor de protecție împotriva incendiilor.

3. Izolație termică: Conductivitate termică ≤0,043 W/(m·K)

Cu o conductivitate termică de cel mult 0,043 W/(m·K), miezul de vată de rocă asigură izolație termică alături de absorbția sunetului. Acest lucru ajută la reducerea transferului de căldură între mediile interioare și cele exterioare și reduce consumul de energie.

4. Curățenie: Suprafață densă, fără scurgerea fibrelor

Suprafața panoului este netedă și plană, cu îmbinări strânse, fără sudură, care nu atrag praful sau microorganismele. Miezul fonoabsorbant este acoperit cu material nețesut ignifug sau pânză din fibră de sticlă rezistentă la foc. Acest lucru previne eficient pierderea vatei de rocă sau a fibrelor de vată de sticlă și menține standardele de igienă pentru mediile camerelor curate.

5. Rigiditate structurală: Avantajele construcției realizate manual

Cadrul perimetral folosește profile din aliaj de aluminiu trase la rece, ceea ce conferă acestor panouri realizate manual o rigiditate generală superioară și o capacitate portantă la îndoire în comparație cu panourile fabricate la mașină. Îmbinările cu caneluri și limbă sunt umplute cu spumă poliuretanică, îmbunătățind integritatea structurală, prevenind în același timp deformarea îmbinărilor și scurgerea de apă.

Specificatii tehnice

Următorii parametri se bazează pe producția standard și pe testele relevante. Personalizarea este disponibilă.

Caracteristici cheie și beneficii practice

1. Performanță acustică verificată.Structura compozită a unui parament perforat și a unui miez poros asigură absorbția sunetului și reducerea zgomotului. Un panou de 100 mm realizează o izolare fonică de 35 dB, testat conform GB/T 20247.

2. Clasa A de securitate la incendiu.Miezul de vată de rocă este incombustibil și nu produce fum toxici atunci când este expus la foc, îndeplinind cerințele de siguranță la incendiu pentru camerele curate și clădirile publice.

3. Etanșare manuală a marginilor pentru fiabilitate structurală.Cadrul perimetral din aliaj de aluminiu trasat la rece și îmbinările umplute cu limbă și caneluri umplute cu poliuretan previn deformarea și infiltrarea apei, oferind o rigiditate superioară în comparație cu panourile fabricate la mașină.

4. Reținerea fibrelor pentru curățenie.Materialul nețesut ignifug sau suprafața din fibră de sticlă rezistentă la foc previne scurgerea fibrelor, echilibrând absorbția sunetului cu cerințele de igienă.

5. Personalizare material și culoare.Opțiunile includ oțel acoperit cu culoare, oțel galvanizat și oțel inoxidabil, cu acoperiri PE, PVDF, SMP sau HDP și culori standard RAL.

Considerații de proiectare și instalare

Pentru design acustic:Rata de perforare și densitatea miezului influențează direct coeficientul de reducere a zgomotului. Colaborați cu consultantul acustic pentru a selecta modelul de perforare și materialul de miez adecvat pentru intervalul de frecvență țintă.

Pentru aplicații în cameră curată:Confirmați că materialul de acoperire și etanșarea îmbinărilor îndeplinesc clasa de curățenie cerută. Paravanele din oțel inoxidabil sunt recomandate pentru zonele cu spălări frecvente sau expunere chimică.

Pentru ansambluri rezistente la foc:Verificați dacă grosimea panoului și densitatea miezului îndeplinesc gradul de rezistență la foc necesar. Clasa A se aplică miezului de lână de rocă; performanța generală a asamblarii depinde de detaliile de instalare.

În timpul instalării:Utilizați echipamente de ridicare adecvate pentru a evita deteriorarea suprafeței perforate. Asigurați-vă că îmbinările cu caneluri și limbă sunt aliniate corespunzător și umplute cu spumă poliuretanică. Protejați filmul din PVC până la curățarea finală.

Unde sunt utilizate aceste panouri

1.Spații cu cerințe acustice specifice, cum ar fi camere anecoice, camere izolate fonic și studiouri de înregistrare.

2.Bariere de zgomot pentru atenuarea zgomotului din trafic de-a lungul autostrăzilor, căilor ferate și metrourilor.

3.Controlul zgomotului de mediu pentru clădiri publice, cum ar fi stadioane, teatre și centre de transport.

4.Controlul zgomotului pentru echipamentele de producție industrială și mediile generale ale instalațiilor.

5.Zonele din camerele curate sau instalațiile de purificare care necesită performanțe acustice specifice.

Întrebări frecvente

1. Cum combină aceste panouri controlul acustic cu funcționalitatea camerei curate?

Panourile folosesc o suprafață metalică perforată care permite undelor sonore să pătrundă în miezul fonoabsorbant, în timp ce stratul posterior sigilat și suprafața netedă mențin curățenia și etanșeitatea la aer necesare pentru mediile camerelor curate. Miezul este acoperit cu material nețesut pentru a preveni scurgerea fibrelor, care altfel ar contamina spațiul curat.

2. Care este diferența dintre miezurile din vată de rocă și din vată de sticlă pentru performanță acustică?

Ambele materiale sunt poroase și absorb sunetul eficient. Lâna de rocă are de obicei o densitate mai mare (≥120 kg/m³) și oferă o rezistență mai bună la foc și izolație fonică la frecvențe joase. Vata de sticlă este mai ușoară și poate fi folosită acolo unde greutatea este o problemă, dar de obicei are o densitate puțin mai mică (≥64 kg/m³). Alegerea depinde de cerințele specifice acustice și de foc.

3. Modelul de perforare poate fi personalizat pentru anumite frecvențe?

Da. Diametrul găurii, distanța și modelul de perforare (cantulate sau pe toată suprafața) pot fi ajustate pentru a viza anumite intervale de frecvență. O deschidere mai mică și o distanță mai mică îmbunătățesc, în general, absorbția de înaltă frecvență, în timp ce deschideri mai mari pot fi necesare pentru frecvențele joase. Consultanții acustici pot ajuta la determinarea configurației optime.

4. Aceste panouri sunt potrivite pentru bariere de zgomot exterioare?

Da, dar pentru aplicații exterioare, materialul de acoperire și acoperirea trebuie selectate pentru durabilitatea în aer liber. Se recomandă oțel colorat cu acoperire PVDF sau oțel inoxidabil. Marginile panoului și îmbinările trebuie sigilate pentru a preveni pătrunderea apei, iar structura de susținere trebuie proiectată pentru încărcăturile vântului.

5. Cum se curăță panourile fără a afecta performanța acustică?

Fața netedă, neporoasă, poate fi curățată cu detergenți blânzi și o cârpă moale. Evitați curățarea abrazivă care ar putea zgâria suprafața sau deteriora perforațiile. Dacă folia de protecție din PVC este încă pe poziție, aceasta trebuie îndepărtată după instalare și curățarea finală.
