Panouri metalice pentru acoperișuri

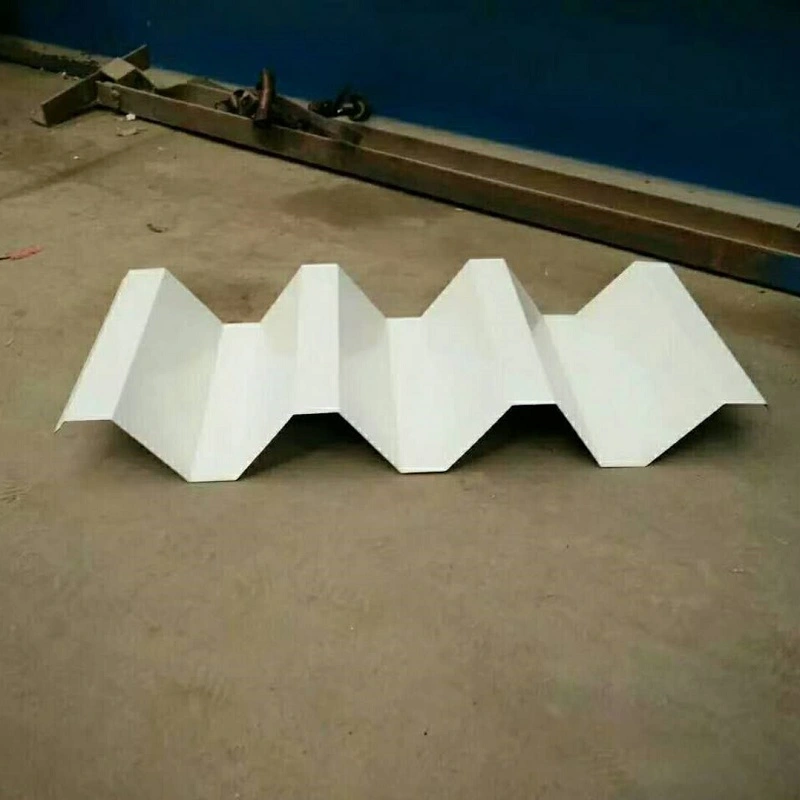

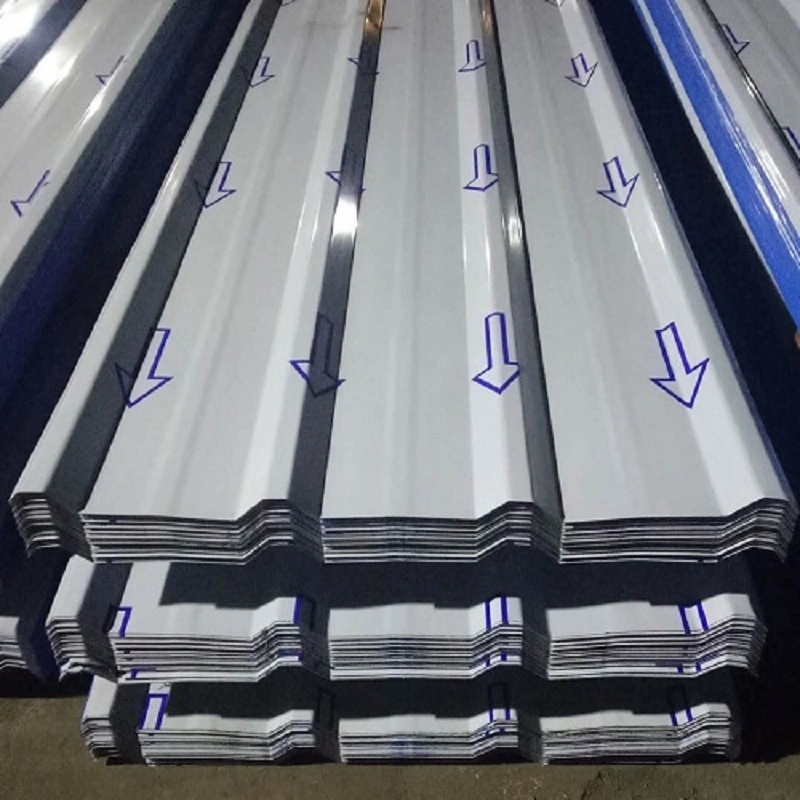

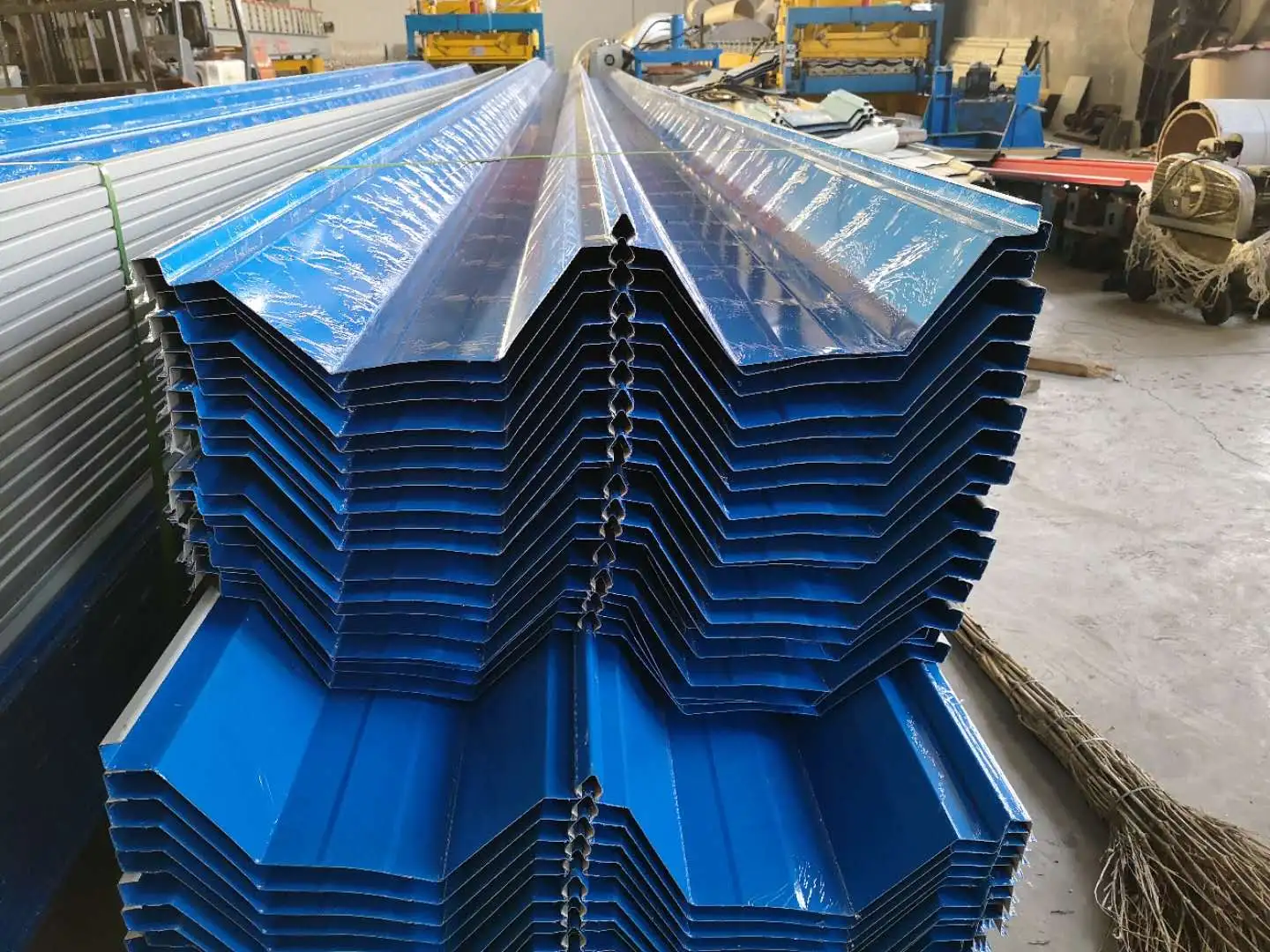

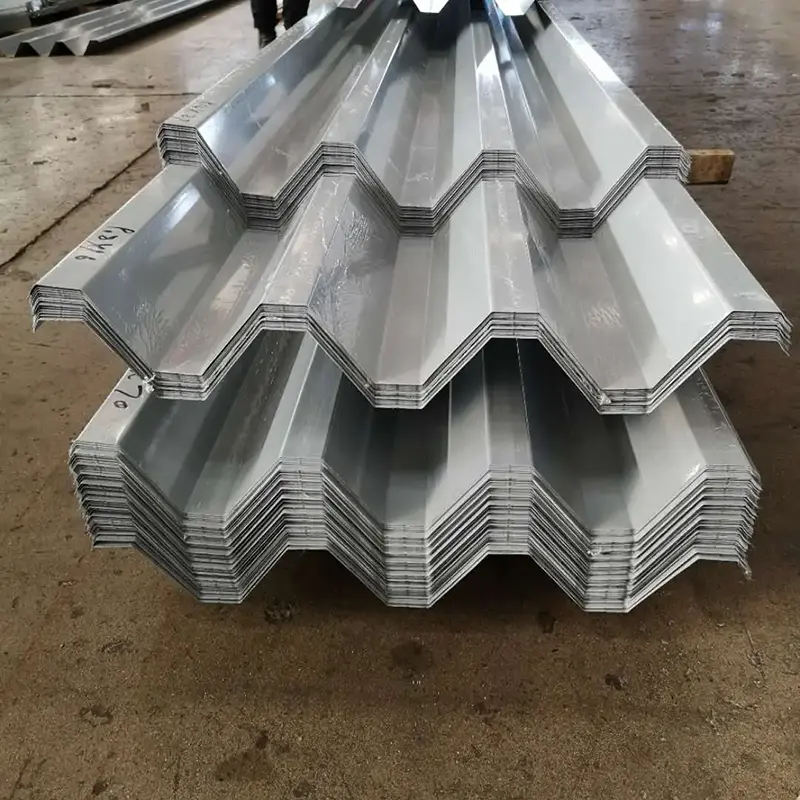

Panourile metalice pentru acoperișuri sunt foi de oțel profilate formate prin rulouri metalice care formează la rece în secțiuni transversale ondulate pe linii de producție continue. Sunt folosite pentru acoperișuri, placarea pereților și podelele. Profilul nervurat sau ondulat mărește rigiditatea la încovoiere a foii subțiri de-a lungul direcției nervurii, permițând panourilor cu o grosime de 0,5 mm până la 1,5 mm să suporte sarcinile acoperișului. SENBO operează linii dedicate de profilare pentru profile metalice de acoperiș și menține capacitatea de testare internă pentru verificarea ridicării vântului. Verificările de producție acoperă grosimea metalului de bază, limita de curgere, geometria profilului și calitatea acoperirii suprafeței.

Opțiuni materiale de bază

• Tabla de otel galvanizat la cald:În mod obișnuit, calitatea DX51D+Z cu acoperire cu zinc pe două fețe, de la 40 g/m² la 275 g/m². Potrivit pentru clădiri industriale generale.
• Tablă de oțel acoperită cu Al-Zn:Acoperirea conține aproximativ 55% aluminiu și 43,5% zinc. Oferă rezistență la coroziune de 3 până la 5 ori mai mare decât oțelul galvanizat standard.

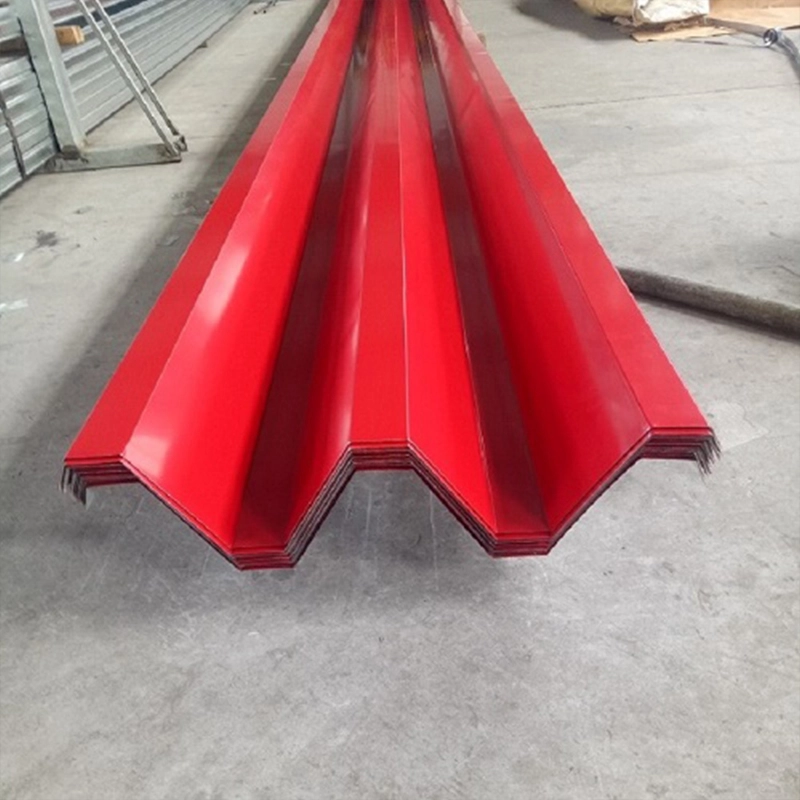

• Tablă de oțel acoperită cu culoare:Finisat cu acoperiri din poliester (PE) sau fluorocarbon (PVDF), oferind rezistență la coroziune și flexibilitate de proiectare.
• Foaie de aliaj aluminiu-magneziu-mangan:Calitatea AA3004 cu o densitate de 2,73 g/cm³, aproximativ o treime din cea a oțelului. Proiectat pentru o durată de viață de peste 50 de ani.
• Tablă de oțel inoxidabil:Oțel inoxidabil feritic 445J2, de obicei de 0,5 mm grosime. Folosit pentru clădiri publice mari cu cerințe mari de rezistență la vânt.

Construcția sistemului

Sistemele de acoperiș metalic folosesc adesea un design compozit cu mai multe straturi. În proiectul terminalului 3 al aeroportului Guangzhou Baiyun, construcția acoperișului de jos în sus include pane primare galvanizate, o foaie de bază din oțel profilată acoperită cu Al-Zn perforat, o barieră de vapori, vată de stâncă fonoabsorbantă, pane secundare galvanizate, vată de rocă izolatoare termică, o foaie de oțel galvanizat la cald, o membrană de fixare a zgomotului din oțel inoxidabil, o clemă de fixare a zgomotului din oțel inoxidabil. panouri de acoperiș din oțel inoxidabil și capace din oțel inoxidabil. Acest ansamblu combină suportul structural, izolația termică, hidroizolația, absorbția fonică și protecția împotriva trăsnetului.

Sisteme de instalare

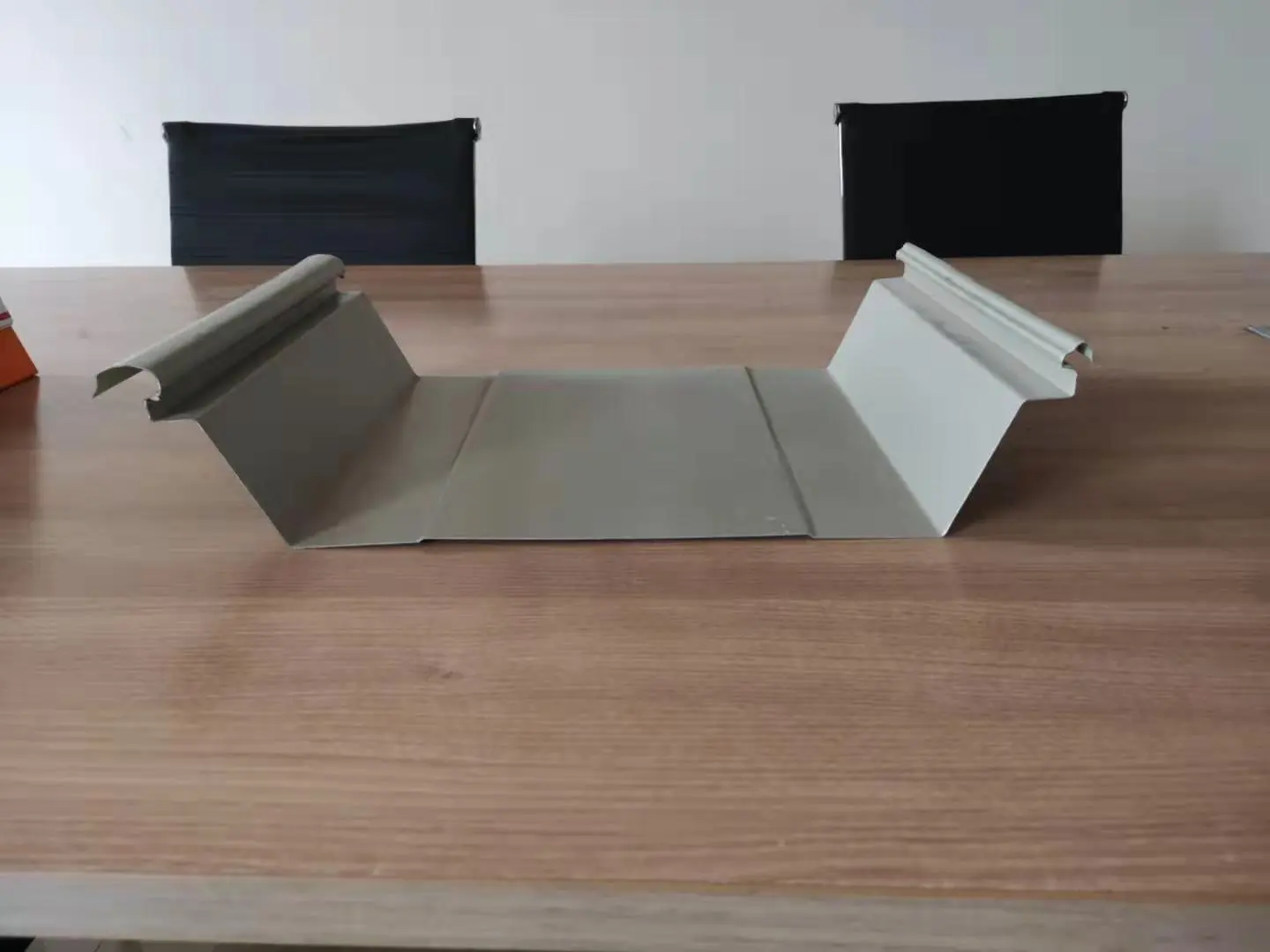

• Sistem de cusătură în picioare:Marginile panourilor adiacente sunt cusute mecanic cu un instrument specializat. Îmbinarea rezultată este structurală și etanșă fără a se baza pe etanșanți. Clemele de fixare în formă de T permit mișcarea termică de-a lungul pantei acoperișului.
• Sistem de sudare continua:Panourile din oțel inoxidabil sunt îmbinate prin sudare pe toată lungimea. Sudurile fără sudură asigură rezistență ridicată la vânt și apă.

Specificatii tehnice

Date de performanță din aplicațiile de proiect

1. Capacitatea de ridicare a vântului

Clădirile publice de coastă impun cerințe extreme rezistenței acoperișului la vânt. La terminalul 3 al aeroportului Guangzhou Baiyun, sistemul de acoperiș din oțel inoxidabil sudat continuu a fost supus testării de ridicare statică a vântului și a înregistrat o capacitate de 18,2 kPa, echivalent cu un taifun de categoria 17. Pentru comparație, acoperișurile convenționale din aluminiu-magneziu-mangan rezistă de obicei condițiilor de Categoria 12. Cercetările privind comportamentul la aspirația vântului arată că îmbinarea cusăturii și conexiunea suportului de susținere sunt cel mai slab punct, necesitând o întărire țintită. Stadionul Centrului Cultural și Sportiv Greater Bay Area folosește o abordare similară sudată și a atins 21 kPa în testele de laborator.

2. Hidroizolație și etanșeitate la aer

Hidroizolația acoperișului provine din configurația structurală, nu din materialele de etanșare aplicate. Panourile cu cusături în picioare utilizează etanșant pre-aplicat pe toată lungimea și cusături blocate, fără a lăsa găuri de unghii la suprafață sau puncte de scurgere. Abordarea din oțel inoxidabil sudat continuă creează o suprafață neîntreruptă prin sudarea pe toată lungimea, îmbunătățind și mai mult rezistența la apă. Se recomandă o pantă minimă de scurgere a acoperișului de 5%. Profilul jgheabului servește ca un canal natural de drenaj, direcționând rapid apa spre streașină.

3. Gestionarea mișcării termice

Schimbările de temperatură fac ca panourile metalice să se extindă și să se contracte. Sistemele de cusături în picioare absorb această mișcare prin suporturile glisante în formă de T care permit panourilor să se miște liber de-a lungul pantei acoperișului. La Terminalul 3 al Aeroportului Guangzhou Baiyun, conexiunile sudate lucrează împreună cu un profil de ondulare transversală pentru a elibera stresul termic. Ambele metode previn deteriorarea care altfel ar rezulta din mișcarea termică restricționată.

4. Productivitate în construcție

Centrul Cultural și Sportiv Greater Bay Area a aplicat o strategie de construcție modulară pentru toate straturile de acoperiș de sub membrana de hidroizolație. Muncitorii au împărțit acoperișul de 78.000 m² în 878 de module independente, au asamblat și au sudat fiecare modul la nivelul solului, apoi au ridicat unitățile finalizate la locul lor. Această abordare a crescut eficiența instalării cu 30% și a menținut deșeurile de materiale la aproximativ 2%.

5. Flexibilitate geometrică

Panourile de acoperiș pot fi produse în forme drepte, curbe sau în formă de evantai pentru a se potrivi cu suprafețele arhitecturale cu o singură curbură, cu curbură dublă și sferice. La Centrul Cultural și de Artă al viitorului oraș de știință și tehnologie „Doi Munți” din Anji, Zhejiang, acoperișul metalic formează douăsprezece forme uriașe de frunze de bambus. Modelarea BIM și scanarea 3D au fost aplicate pentru a menține toleranțele de construcție în limite acceptabile.

Ghid de instalare și manipulare

• Verificați alinierea și nivelul panei înainte de a începe amplasarea panoului.
• Panouri de ridicare cu curele de ridicare protejate de margini pentru a evita deformarea.
• Confirmați angajarea cusăturii și alinierea clemei înainte de cusătura finală pe sistemele de cusătură în picioare.
• Păstrați zona de lucru curată și uscată atunci când efectuați sudarea continuă; urmați procedurile de sudare calificate.
• Limitați traficul de construcție pe suprafețele finisate ale acoperișului și îndepărtați prompt resturile.

Întrebări comune

Ce sistem de acoperiș se potrivește locațiilor de coastă cu vânt puternic?

Un sistem din oțel inoxidabil sudat continuu oferă cea mai mare rezistență la vânt și este adesea specificat pentru regiunile predispuse la taifunuri. Sistemele de cusături în picioare rămân o opțiune viabilă atunci când detaliile cusăturii și clemelor sunt întărite în funcție de calculele de ridicare a vântului.

Cum suportă panourile lungi de acoperiș schimbările de temperatură?

Sistemele de cusături în picioare utilizează cleme de alunecare care permit deplasarea de-a lungul pantei. Sistemele sudate pot include ondulații transversale sau rosturi de dilatare. Metoda adecvată depinde de geometria acoperișului și de intervalul de temperatură așteptat.

De ce întreținere continuă are nevoie un acoperiș metalic?

Rutinele de inspecție ar trebui să acopere etanșeitatea elementelor de fixare, starea panoului, obstacolele căii de drenaj și integritatea sigilantului la penetrări. Sistemele de cusături în picioare necesită de obicei mai puțină întreținere, deoarece niciun element de fixare nu este expus.

Acoperișul metalic poate trece peste un acoperiș existent?

Un nou acoperiș metalic poate fi instalat uneori peste un acoperiș existent dacă structura poate suporta sarcina adăugată și suprafața existentă este adecvată. Un inginer structural ar trebui să evalueze condițiile existente înainte de a lua orice decizie.

Controlul calitatii si documentatia

Furnizorii ar trebui să furnizeze certificate de testare pentru metalul de bază, înregistrări ale grosimii acoperirii și rapoarte dimensionale ale panourilor. Proiectele cu criterii specifice de încărcare a vântului ar trebui să solicite date de testare a ridicării vântului pentru configurația exactă a sistemului care este furnizată. Verificările la locul de primire ar trebui să verifice gradele materialelor, lungimile panourilor și starea suprafeței înainte de instalare.

Considerații de selecție

• Verificați locația clădirii și viteza de proiectare a vântului înainte de a alege un tip de sistem de acoperiș.
• Examinați panta acoperișului și amenajarea canalizării pentru a confirma eliminarea eficientă a apei.
• Verificați dacă materialul de panou selectat este compatibil cu expunerea la mediu a clădirii.
• Confirmați că furnizorul de acoperișuri poate furniza datele de testare necesare și suport pentru instalare.
