Tablă profilată metalică

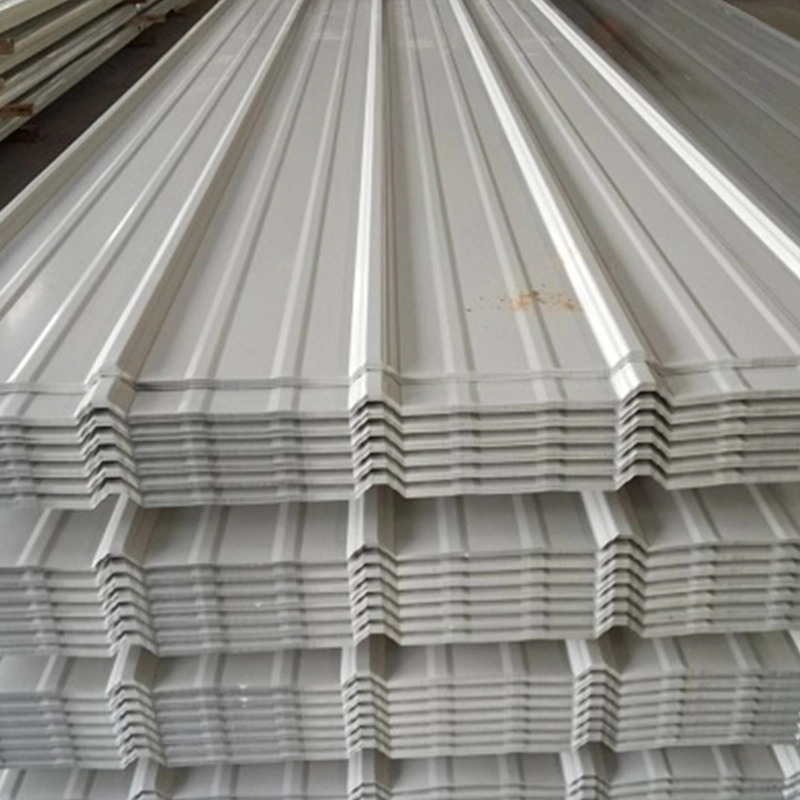

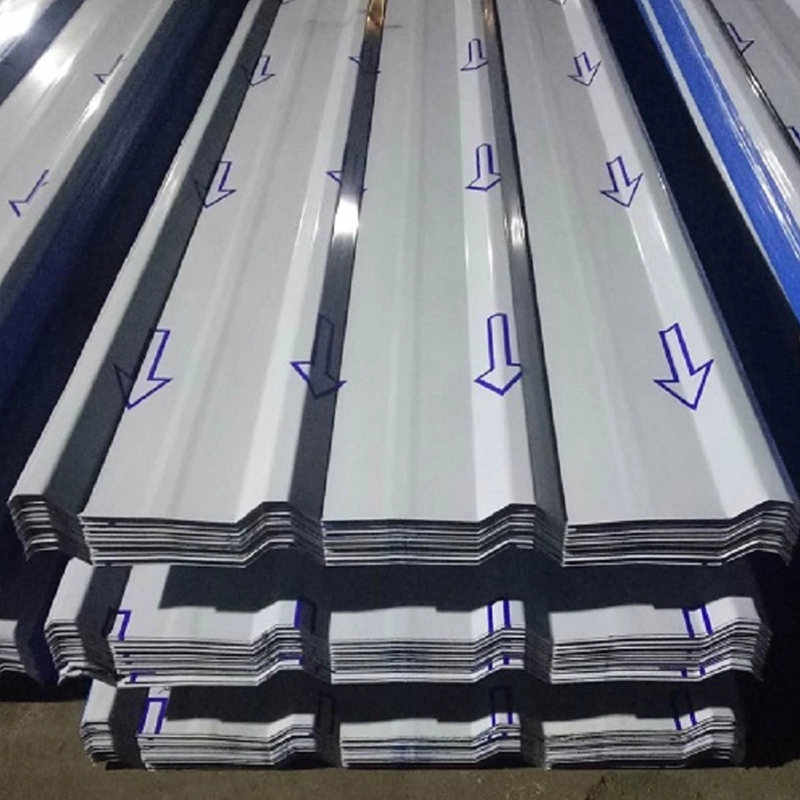

Tabla profilată metalică, numită și panou de metal ondulat, este produsă prin rularea unei bobine subțiri de oțel sau aliaj de aluminiu într-o secțiune transversală ondulată la temperatura mediului. Materialul de bază este selectat în funcție de mediul proiectului și cerințele de încărcare. SENBO operează linii de formare continuă cu mai multe role și efectuează verificări dimensionale privind înălțimea nervurilor, lățimea tablei și geometria profilului în timpul producției. Compania păstrează, de asemenea, înregistrări de inspecție pentru grosimea metalului de bază și greutatea acoperirii.

Opțiuni de substrat

• Tabla de otel galvanizat:Gradele obișnuite de construcție includ Z275 și Z450, cu greutăți de acoperire cu zinc pe două fețe de 275 g/m² și, respectiv, 450 g/m². Grosimea minimă a stratului pe latură este de aproximativ 19 μm.
• Tablă de oțel acoperită cu aliaj de Al-Zn:Învelișul metalic conține aproximativ 55% aluminiu, 43,5% zinc și 1,5% siliciu. Rezistența la coroziune este de 3 până la 5 ori mai mare decât a oțelului galvanizat. AZ150 este un grad utilizat pe scară largă.

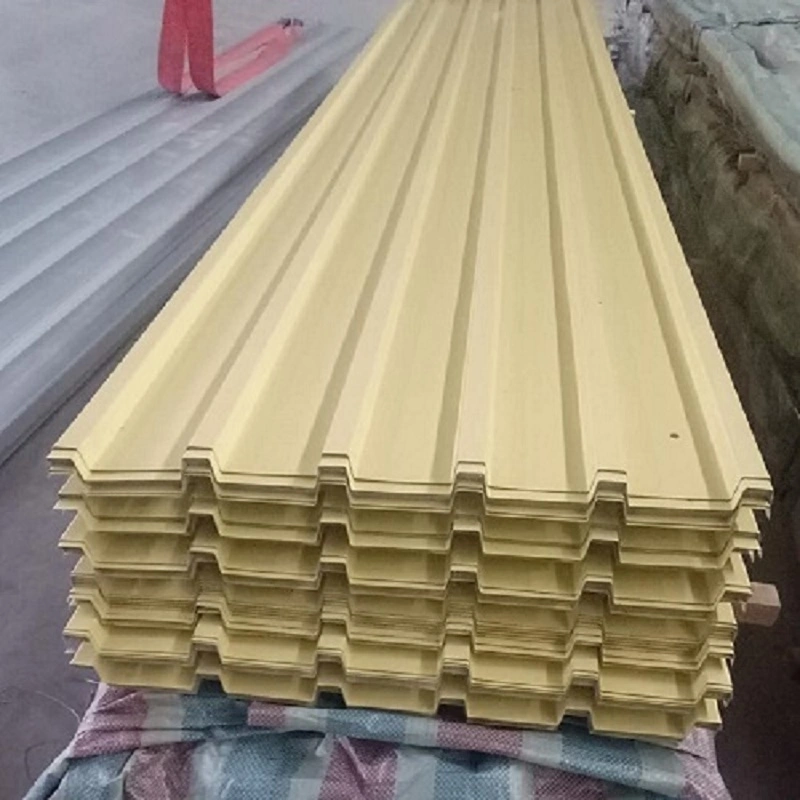

• Tablă de oțel acoperită cu culoare:Utilizează un substrat galvanizat sau Al-Zn cu un pretratament și un strat organic, cum ar fi poliester, acril sau fluorocarbon. Această opțiune combină protecția împotriva coroziunii cu un finisaj decorativ.
• Foaie de aliaj de aluminiu:Foile din aliaj de aluminiu semidur de la 0,6 mm la 1,2 mm grosime oferă o bună rezistență la coroziune și formabilitate. Este necesară o barieră izolatoare la conexiunile cu metale diferite pentru a evita coroziunea galvanică.

Formare și clasificare

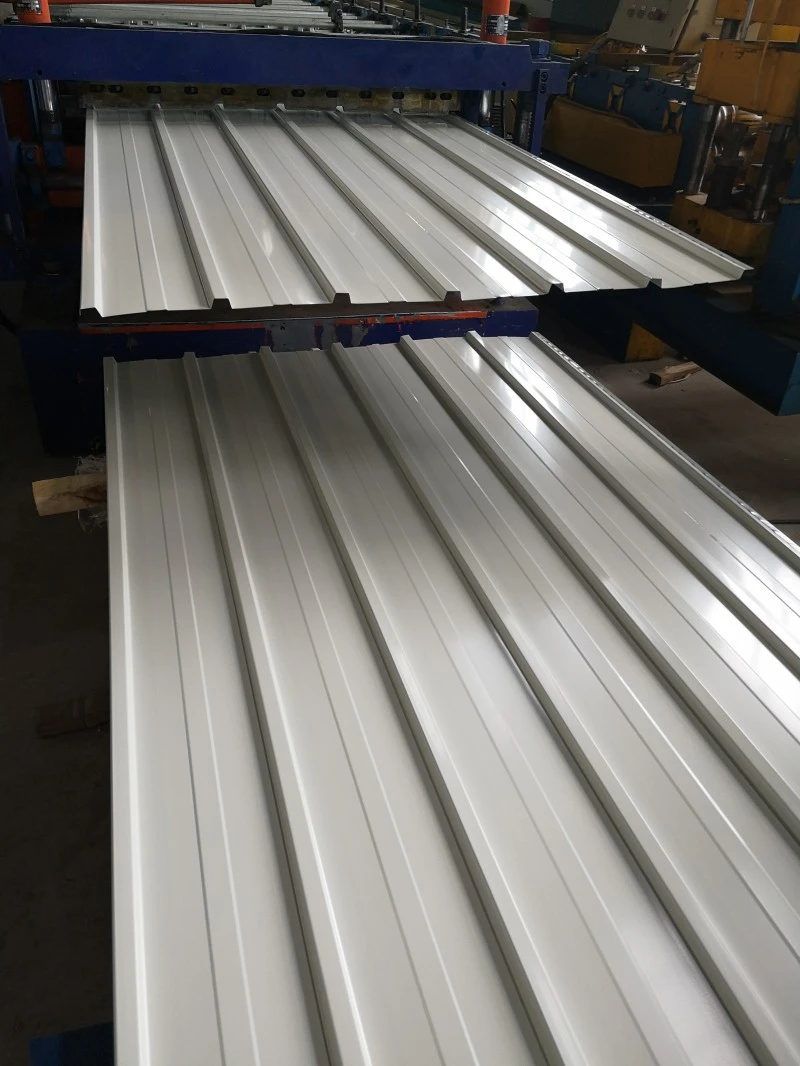

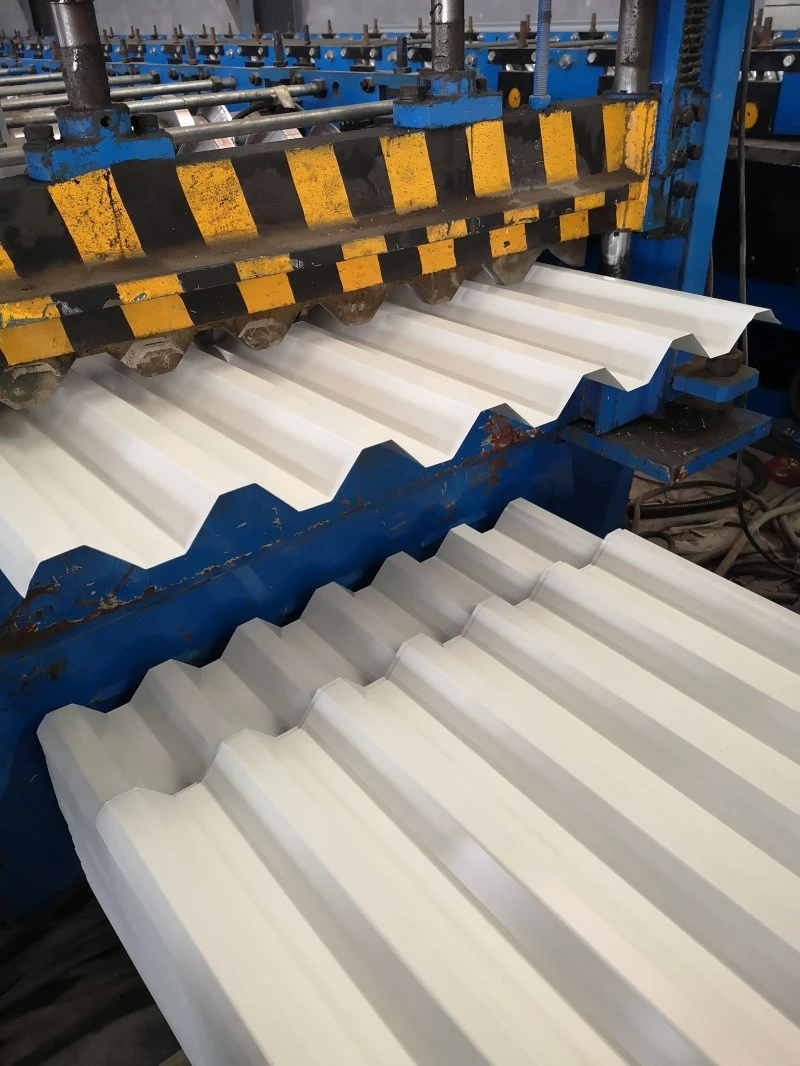

Foile metalice profilate sunt formate pe linii continue de rulare și pot fi produse în lungimi de la câțiva metri până la zeci de metri. Prefabricarea din fabrică oferă o precizie dimensională ridicată, dar este limitată de lungimea transportului. Formarea la fața locului permite ca lungimea foii să se potrivească cu proiectul, reducând turele la capăt și economisind material și forță de muncă. Produsele sunt clasificate după secțiune transversală în tipuri în formă de V, în formă de U, în formă de W, cu nervuri, rigidizate și cu caneluri în coadă de rândunică. Prin aplicare, acestea includ panouri de acoperiș, panouri de perete, podele compozite și panouri structurale arcuite.

Specificatii tehnice

Date de aplicare a proiectului

1. Clădiri industriale și depozite

Tablele metalice profilate sunt utilizate în mod obișnuit pentru incintele de acoperiș și pereți din fabrici și depozite industriale datorită greutății proprii reduse și rezistenței adecvate. Pentru proiectele fără izolație termică, consumul de oțel este de aproximativ 5 kg/m² până la 11 kg/m². Acoperișul metalic al complexului Pingliang Sports Park, instalat între iunie 2020 și iunie 2023, a folosit ca strat de bază al acoperișului foi de oțel profilate acoperite cu Al-Zn de 0,6 mm grosime. Proiectul a primit Premiul de Argint pentru Tehnologia Ingineriei la Premiile pentru Știință și Tehnologie pentru Industria Hidroizolației Construcțiilor din 2024, ceea ce indică materialul realizat în mod acceptabil într-o facilitate publică mare.

2. Sisteme de pardoseli compozite

Atunci când sunt combinate cu beton, tabla profilată de oțel acționează atât ca cofraj permanent, cât și ca armătură de întindere. Această abordare elimină necesitatea cofrajelor tradiționale din lemn și a sprijinirii temporare. Pentru a îmbunătăți legătura dintre oțel și beton, știfturile de forfecare pot fi pre-sudate pe tablă sau tabla poate fi formată cu nervuri de rigidizare bidirecționale. Sistemele de podele compozite sunt utilizate pe scară largă în clădirile înalte și în structurile industriale cu mai multe etaje.

3. Structuri arcuite și curbate

Foile metalice profilate pot fi formate ca panouri plate sau curbate. Plăcile curbate permit clădirile arcuite care combină funcțiile grinzilor, plăcii și stâlpilor într-o singură formă structurală. Sistemele de acoperiș pot fi produse ca panouri curbe sau cu secțiune variabilă și sunt potrivite pentru hidroizolarea gradelor I până la III cu o pantă minimă de 1,5 grade.

4. Hidroizolarea acoperișului și rezistența la vânt

Sistemele de acoperiș utilizează în mod obișnuit fie conexiuni fixate cu șuruburi, fie modele de interblocare cu cusături înalte. Metoda cusăturii verticale folosește elemente de fixare ascunse, care nu se pătrund și a fost aplicată în proiecte precum clădirile terminalelor de la Aeroportul Internațional Beijing Capital. Sistemul de tablă profilată cu cusătură verticală la 360° de la SENBO are o lățime a panoului de 430 mm și o înălțime a nervurilor de 65 mm. Este proiectat pentru o pantă de drenaj de cel puțin 5% și distanța dintre panne care nu depășește 1,5 m. Metoda de fixare ascunsă îmbunătățește rezistența la ridicarea vântului și reduce căile de scurgere în comparație cu elementele de fixare expuse.

Caracteristicile produsului

• Ușoare și economice:Consumul de oțel de la 5 kg/m² până la 11 kg/m² pentru acoperiș și o deschidere economică de aproximativ 3,5 m fac materialul potrivit pentru incinte mari.
• Rezistenta la coroziune:Tablele acoperite cu Al-Zn asigură de 3 până la 5 ori rezistența la coroziune a oțelului galvanizat. Acoperirile PVDF prelungesc și mai mult durata de viață în medii agresive.
• Varietate de profil:Sunt disponibile profile în formă de V, nervurate, rigidizate și în coadă de rândunică. Panourile curbe și cu secțiune variabilă pot fi produse pentru forme arhitecturale speciale.
• Două moduri de producție:Prefabricarea din fabrică sau formarea la fața locului oferă flexibilitate în planificarea lungimii foii și a transportului.
• Material reciclabil:Foile de oțel și aluminiu pot fi reciclate la sfârșitul serviciului. Plăcile pot fi integrate și cu sisteme fotovoltaice pentru generarea de energie.

Aplicații tipice

• Placi acoperișuri și pereți pentru instalații industriale și depozite logistice.
• Acoperișuri metalice pentru clădiri publice, cum ar fi stadioane, centre expoziționale și terminale de aeroport.
• Pardoseală compozită pentru clădiri înalte și instalații industriale cu mai multe etaje.
• Clădiri arcuite și structuri temporare care beneficiază de o formă de carcasă autoportabilă.

Recomandări de instalare și manipulare

• Păstrați foile pe suporturi nivelate și păstrați-le uscate. Folosiți o husă respirabilă dacă depozitarea în aer liber este inevitabil.
• Ridicați fasciculele cu chingi largi sau bare de împrăștiere pentru a preveni deformarea nervurilor și deteriorarea stratului.
• Tăiați foile cu foarfece sau ronțăitoare. Evitați tăierea abrazivă care generează căldură și deteriorează învelișul metalic sau organic.
• Utilizați elemente de fixare cu șaibe care sunt compatibile cu materialul din tablă pentru a evita coroziunea galvanică.
• Urmați detaliile specificate pentru turul lateral și finalul turului. În zonele cu vânt puternic, creșteți densitatea elementelor de fixare la marginile și colțurile acoperișului.
• Pentru sistemele de cusături în picioare, verificați angajarea clemei și strângerea cusăturii înainte de a trece la următorul panou.

Întrebări comune

Cum aleg între foi galvanizate, acoperite cu Al-Zn și acoperite cu culoare?

Alegerea depinde de mediul atmosferic și de cerințele de aspect. Tablele galvanizate sunt economice pentru condiții blânde. Foile acoperite cu Al-Zn oferă o rezistență mai bună la coroziune și sunt preferate pentru locații de coastă sau industriale. Foile acoperite cu culoare adaugă un finisaj decorativ durabil și sunt alese atunci când aspectul contează sau când este nevoie de protecție suplimentară.

Se pot folosi table metalice profilate atât pentru acoperiș, cât și pentru perete?

Da, dar profilul și grosimea pot diferi. Panourile de acoperiș trebuie să se ocupe de drenarea apei și de ridicarea vântului, în timp ce panourile de perete se concentrează mai mult pe sarcina vântului și pe aspect. Pentru a selecta profilul corect pentru fiecare aplicație, trebuie folosite tabelele producătorului.

Care este panta minimă a acoperișului pentru aceste foi?

Pentru sistemele fixate cu șuruburi, este tipică o pantă minimă de 5%. Sistemele de cusături în picioare pot fi utilizate pe pante de până la 1,5 grade atunci când sunt instalate cu un design adecvat de etanșare a cusăturilor și de drenaj. De asemenea, ar trebui luate în considerare încărcarea vântului proiectată a proiectului și intensitatea precipitațiilor.

Cum se gestionează dilatarea și contracția termică în foile lungi?

Foile lungi se extind și se contractă odată cu schimbările de temperatură. Sistemele de cusături în picioare permit mișcarea prin cleme glisante. Pentru sistemele suprapuse, detaliul de la capăt și distanța dintre elementele de fixare ar trebui să fie proiectate pentru a se adapta la mișcarea termică. Lungimea foii și intervalul de temperatură ar trebui să fie revizuite de către inginerul de proiect.

Controlul calitatii si documentatia

Furnizorii ar trebui să furnizeze certificate de testare la fabrică pentru înregistrările de greutate a metalelor de bază și a acoperirii. Dimensiunile profilului, cum ar fi înălțimea nervurilor, pasul și lățimea efectivă, sunt verificate în timpul producției și înainte de expediere. Pentru proiectele cu cerințe specifice de ridicare a vântului, pot fi furnizate rapoarte de testare sau calcule. Inspecția de primire la fața locului trebuie să verifice grosimea foii, forma profilului, starea acoperirii și lungimea conform comenzii.

Considerații de selecție

• Identificați categoria de coroziune de mediu a locului înainte de a selecta materialul de bază și acoperirea.
• Confirmați sarcina de vânt proiectată și deschiderea pentru a alege grosimea și profilul corecte a tablei.
• Verificați panta acoperișului și amenajarea canalizării pentru a evita acumularea de apă și scurgerile.
• Pentru foi lungi și continue, verificați dacă traseul de transport poate găzdui lungimea necesară sau planul pentru rularea la fața locului.
• Dacă foaia va fi utilizată într-un sistem de pardoseală compozită, confirmați dispunerea știftului de forfecare și cerințele de rezistență la foc.
