Tablă de acoperiș metalic

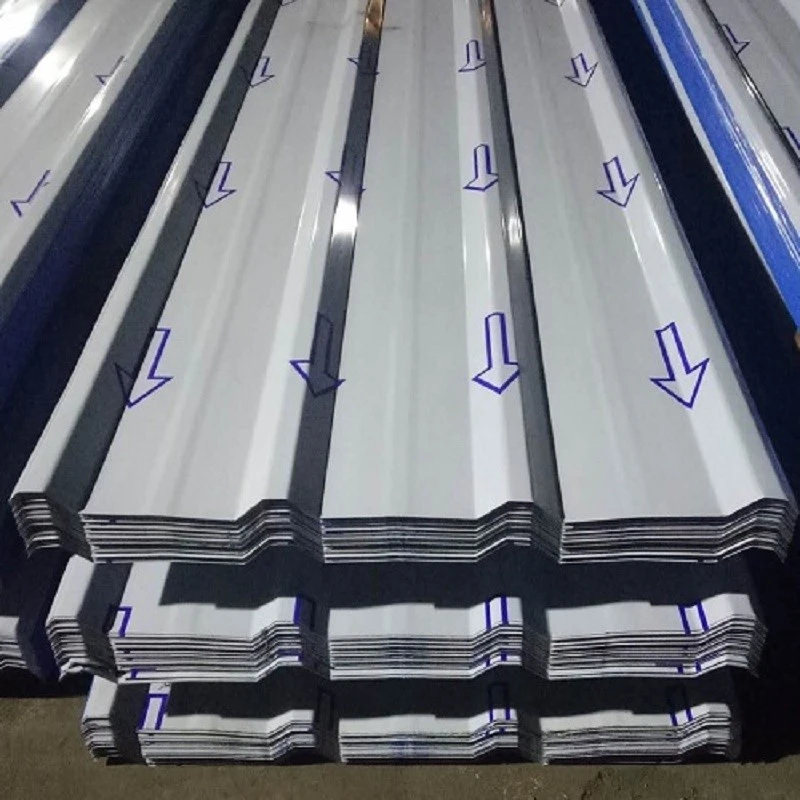

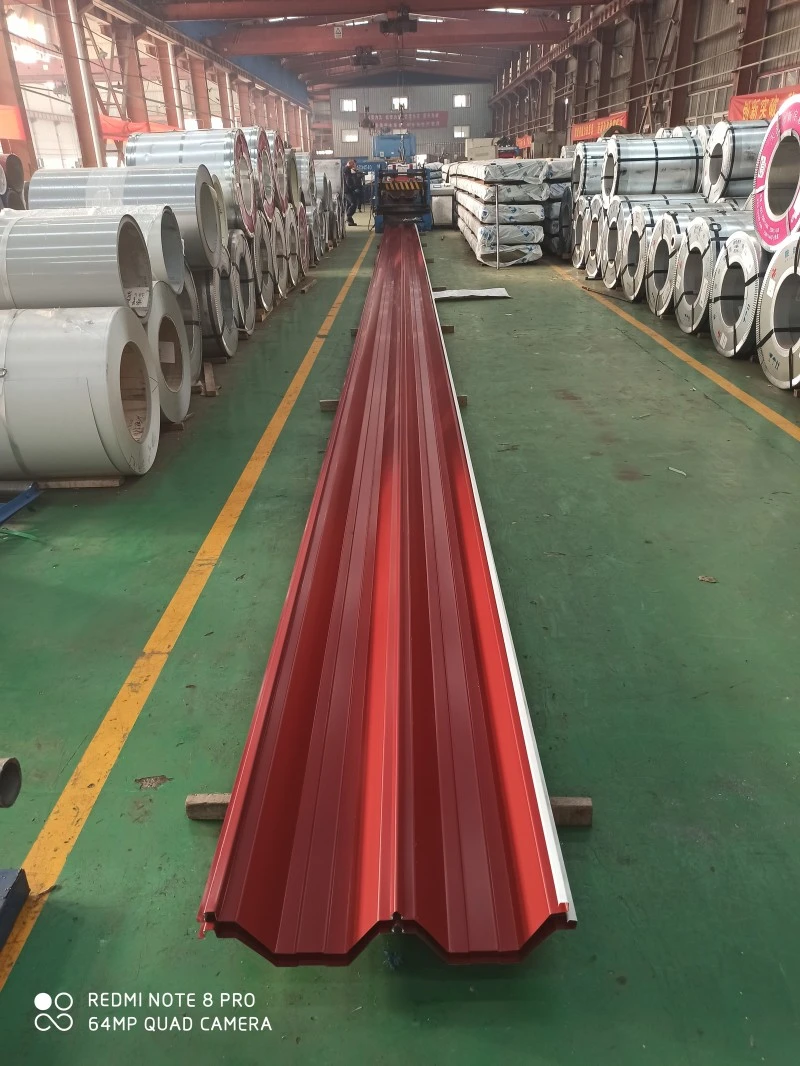

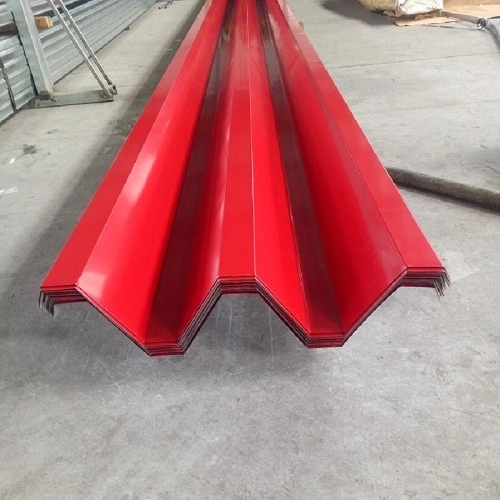

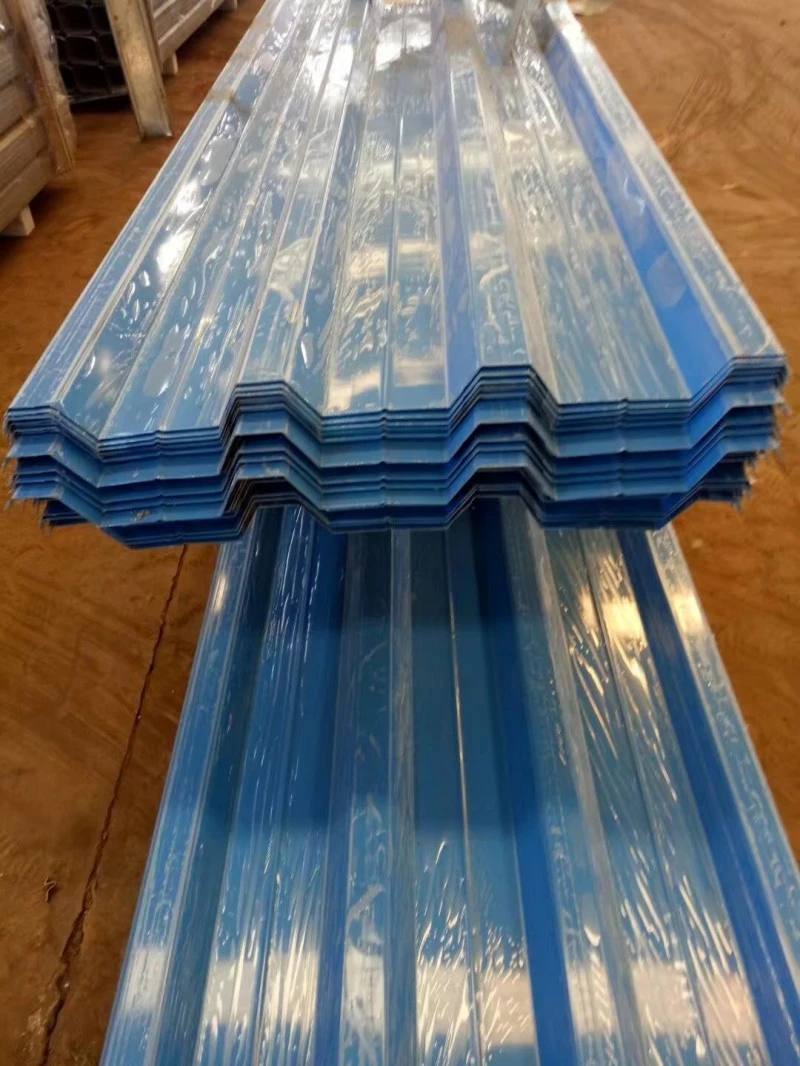

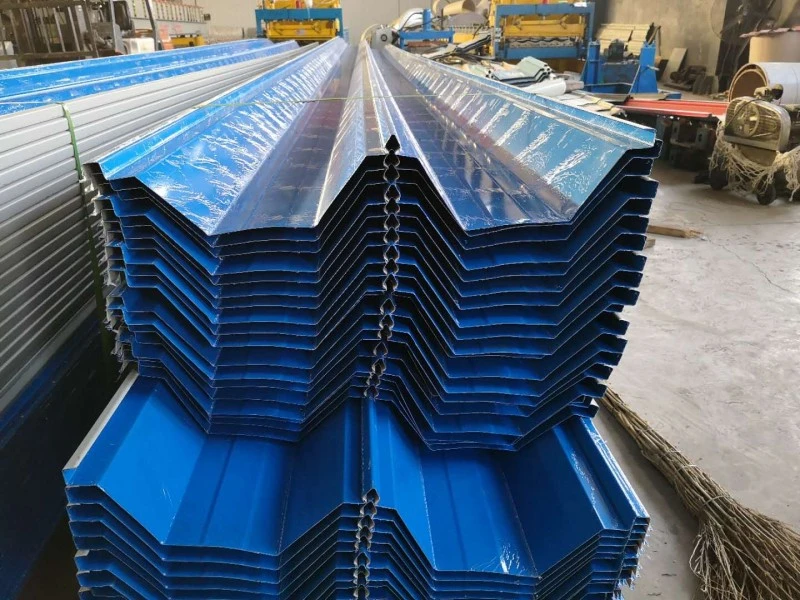

Foile metalice pentru acoperișuri sunt laminate din bobine de oțel sau aliaje în profile ondulate utilizate pentru placarea acoperișului și a pereților. Materialele bobinei includ oțel galvanizat la cald, oțel acoperit cu Al-Zn, oțel prevopsit, aliaj aluminiu-magneziu-mangan și oțel inoxidabil. Profilul ondulat mărește rigiditatea la încovoiere de-a lungul direcției nervurii, permițând foilor subțiri de la 0,5 mm până la 1,5 mm să suporte sarcinile de pe acoperiș. SENBO furnizează aceste panouri certificate de material și înregistrări de inspecție a profilului, iar procesul de producție include verificări regulate ale geometriei nervurilor, grosimii tablei și stării de acoperire.

Opțiuni materiale de bază

• Oțel galvanizat la cald:Calități precum DX51D+Z cu acoperire cu zinc pe două fețe, de la 40 g/m² la 275 g/m².
• Oțel acoperit cu Al-Zn:Acoperire AZ150 pentru rezistență îmbunătățită la coroziune în medii moderate până la severe.
• Oțel prevopsit:Disponibil cu acoperiri din poliester sau PVDF pentru rezistență la culoare și la intemperii.
• Aliaj aluminiu-magneziu-mangan:Calitatea AA3004 cu o durată de viață mai mare de 50 de ani și o greutate mai mică decât oțelul.
• Oţel inoxidabil:Calități feritice, cum ar fi 445J2, utilizate acolo unde sunt necesare rezistență ridicată la vânt și performanță la coroziune.

Construcția sistemului

Un sistem complet de acoperiș metalic utilizează de obicei mai multe straturi. Un acoperiș de terminal de aeroport cu o foaie exterioară din oțel inoxidabil poate include de jos în sus: pane primare galvanizate, o foaie de bază acoperită cu Al-Zn perforat, un strat de control al vaporilor, vată de stâncă fonoabsorbantă, pane secundare galvanizate, vată de rocă izolatoare termică, o tablă de oțel galvanizat, o membrană de hidroizolație TPO, un suport de fixare din oțel inoxidabil, un suport de panou din oțel inoxidabil și o placă din oțel inoxidabil. capac din otel inoxidabil. Acest ansamblu combină suportul structural, controlul termic, gestionarea aerului și vaporilor, performanța acustică și protecția împotriva intemperiilor.

Metode de conectare

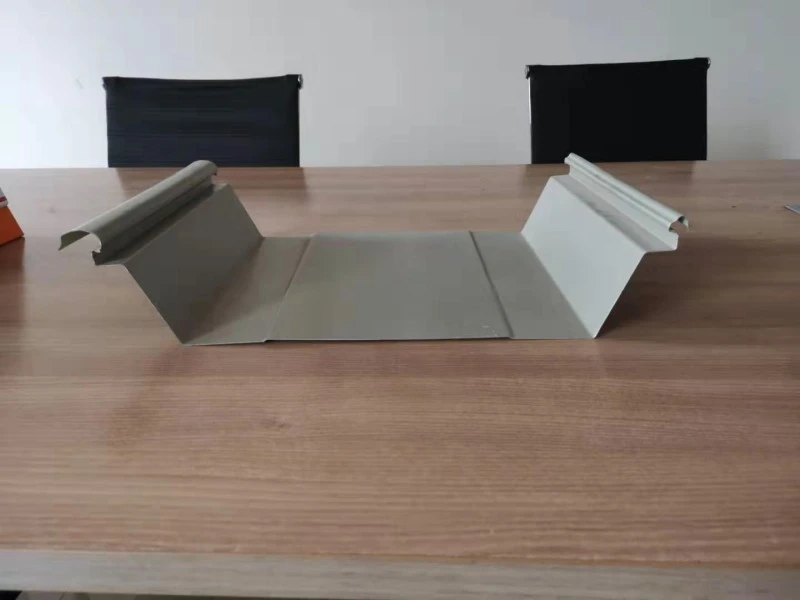

• Cusătură în picioare interblocare:Marginile panoului sunt cusute mecanic, adesea cu un etanșant pre-aplicat în cusătură.
• Sudarea continuă:Panourile din oțel inoxidabil sunt îmbinate pe toată lungimea cusăturii prin sudare.
• Închidere cu lepădă:Panourile suprapuse sunt asigurate cu elemente de fixare expuse, utilizate în principal pentru aplicații secundare sau cu pantă mică.

Specificatii tehnice

Verificarea performanței din proiectele finalizate

1. Capacitatea de ridicare a vântului

Acoperișul din oțel inoxidabil sudat continuu de la Terminalul 3 al Aeroportului Internațional Guangzhou Baiyun a fost supus tunelului de vânt și testelor de ridicare statică. Capacitatea înregistrată a fost de 18,2 kPa, ceea ce corespunde unui taifun de categoria 17. Pentru comparație, acoperișurile convenționale din aluminiu-magneziu-mangan rezistă de obicei condițiilor de Categoria 12. Stadionul Centrului Cultural și Sportiv Greater Bay Area folosește un sistem de acoperiș din oțel inoxidabil sudat continuu încorporat și a atins 21 kPa în testele de laborator. Abordarea de sudare continuă elimină cusătura de interblocare ca punct slab și îmbunătățește rezistența generală la ridicare.

2. Hidroizolație și etanșeitate la aer

Sistemele de cusături în picioare realizează etanșeitate la intemperii prin cusături blocate mecanic cu sigilant pre-aplicat în îmbinare. Sistemele sudate din oțel inoxidabil folosesc sudarea pe toată lungimea pentru a crea o suprafață continuă fără deschideri pentru cusături. La Centrul Cultural și Sportiv Greater Bay Area, proiectul de drenaj a inclus jgheaburi optimizate și pereți de reținere a apei. O membrană flexibilă cu dublu strat a fost utilizată sub suprafața metalică pentru a evita pătrunderea elementelor de fixare prin stratul de impermeabilizare.

3. Managementul Mișcării Termice

Dilatarea și contracția termică trebuie să fie găzduite în cursele lungi ale acoperișului. La terminalul 3 al aeroportului Guangzhou Baiyun, conexiunile sudate lucrează împreună cu ondulații transversale în profilul panoului pentru a absorbi stresul termic. Această abordare ajută la menținerea integrității structurale a acoperișului în timp și reduce riscul de fisurare prin oboseală în puncte fixe.

4. Eficiența construcției

Centrul Cultural și Sportiv Greater Bay Area a folosit o strategie modulară pentru structura acoperișului de sub membrana de hidroizolație. Acoperișul de 78.000 m² a fost împărțit în 878 module, care au fost asamblate și sudate pe sol și apoi ridicate în poziție. Această metodă a crescut eficiența instalării cu 30% și a menținut deșeurile de material aproape de 2%, fiind deosebit de benefică pentru geometriile complexe de acoperiș curbat.

Note de proiectare și instalare

• Verificați alinierea, distanțarea și capacitatea de încărcare a sistemului de pane de susținere înainte de amplasarea panoului.
• Utilizați curele de ridicare cu protecție pentru margini pentru a evita deformarea panoului în timpul ridicării.
• Pentru sistemele de cusătură în picioare, confirmați angajarea cusăturii și alinierea clemei înainte de cusătura mecanică finală.
• Pentru sistemele sudate, păstrați zona de lucru curată și uscată și urmați procedurile de sudare calificate pentru oțel inoxidabil.
• Protejați suprafețele de acoperiș finalizate de traficul de construcții și de căderea resturilor; programați inspecții după evenimente meteorologice majore.
• Coordonați penetrarea acoperișului și detaliile marginilor înainte de instalarea panoului pentru a evita modificările pe teren după sigilarea acoperișului.

Controlul calitatii si documentatia

Furnizorii ar trebui să furnizeze certificate de testare pentru metalul de bază, rapoarte despre grosimea acoperirii și verificări dimensionale ale profilului panoului. Pentru proiectele cu cerințe specifice de încărcare a vântului, ar trebui să fie disponibile rapoarte de testare a ridicării vântului pentru configurația exactă a sistemului. Inspecțiile de recepție la fața locului ar trebui să verifice gradele materialelor, lungimile panourilor, profilele nervurilor și starea suprafeței înainte de începerea instalării.

Considerații de selecție

• Evaluați locația clădirii și viteza vântului de proiectare înainte de a selecta tipul de sistem de acoperiș.
• Confirmați panta acoperișului și amenajarea drenajului pentru a asigura eliminarea eficientă a apei și pentru a evita balta.
• Luați în considerare expunerea mediului, inclusiv pulverizarea cu sare, poluanții industriali și nivelurile UV, atunci când alegeți materialul de bază și acoperirea.
• Pentru geometrii complexe, implicați din timp furnizorul de sisteme de acoperiș pentru a revizui limitele de fabricație a panourilor și opțiunile de construcție modulară.
• Examinați accesul de întreținere și nevoile viitoare de echipamente pentru acoperiș în timpul etapei de proiectare.

FAQ

Care metodă de conectare este cea mai fiabilă pentru locațiile de coastă cu vânt puternic?

Sudarea continuă a panourilor din oțel inoxidabil oferă cea mai mare rezistență măsurată la ridicarea vântului și este adesea specificată pentru regiunile predispuse la taifunuri. Sistemele de cusături în picioare pot funcționa bine și atunci când detaliile cusăturii și clemei sunt întărite în funcție de datele de testare a tunelului de vânt sau a ridicării.

Cum gestionează sistemul de acoperiș mișcarea termică în panourile lungi?

Sistemele de cusături în picioare utilizează cleme de alunecare care permit mișcarea de-a lungul pantei acoperișului. Sistemele sudate pot include ondulații transversale sau rosturi de dilatare. Metoda specifică trebuie confirmată de proiectantul sistemului de acoperiș pe baza geometriei clădirii și a intervalului de temperatură.

Care este cerința tipică de întreținere pentru un acoperiș metalic?

Inspecțiile periodice ar trebui să verifice elementele de fixare slăbite, panourile deteriorate, căile de drenaj blocate și starea materialului de etanșare la penetrare. Cusăturile în picioare și sistemele sudate necesită, în general, mai puțină întreținere decât acoperișurile cu elemente de fixare expuse, deoarece elementele de fixare nu sunt expuse direct la intemperii.

Se poate instala un acoperiș metalic peste un acoperiș existent?

În unele cazuri, un acoperiș metalic nou poate fi plasat peste un acoperiș existent dacă structura poate suporta sarcina adăugată și suprafața existentă este compatibilă. Un inginer structural trebuie să evalueze condițiile existente și să confirme că detaliile atașării sunt adecvate.
