Foi ondulate pentru acoperiș

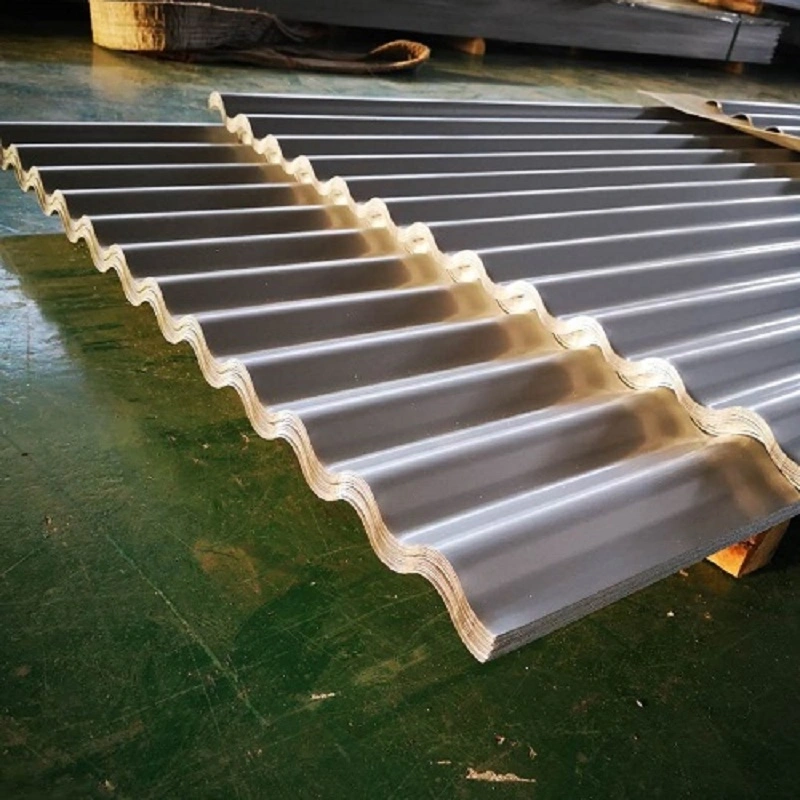

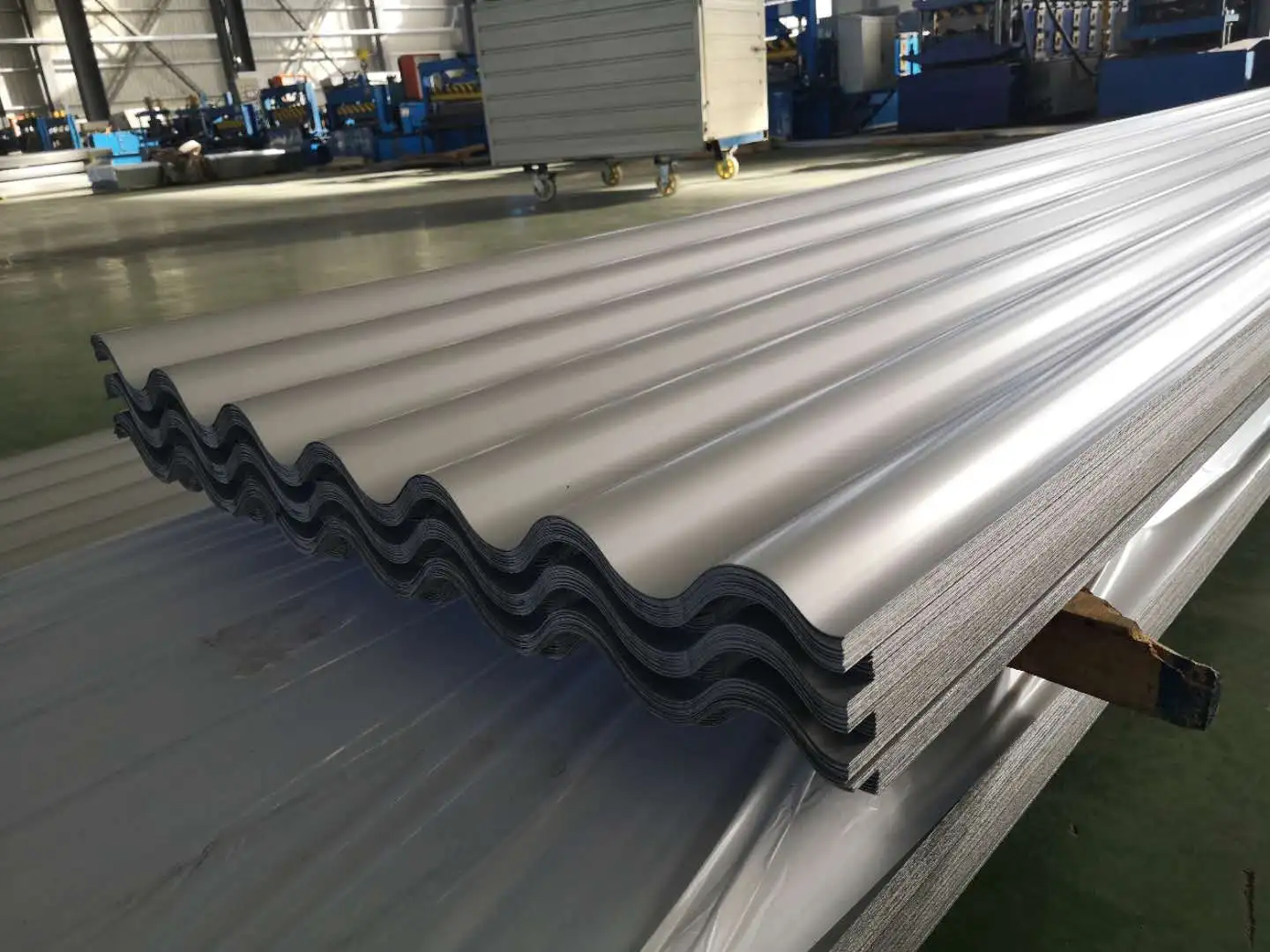

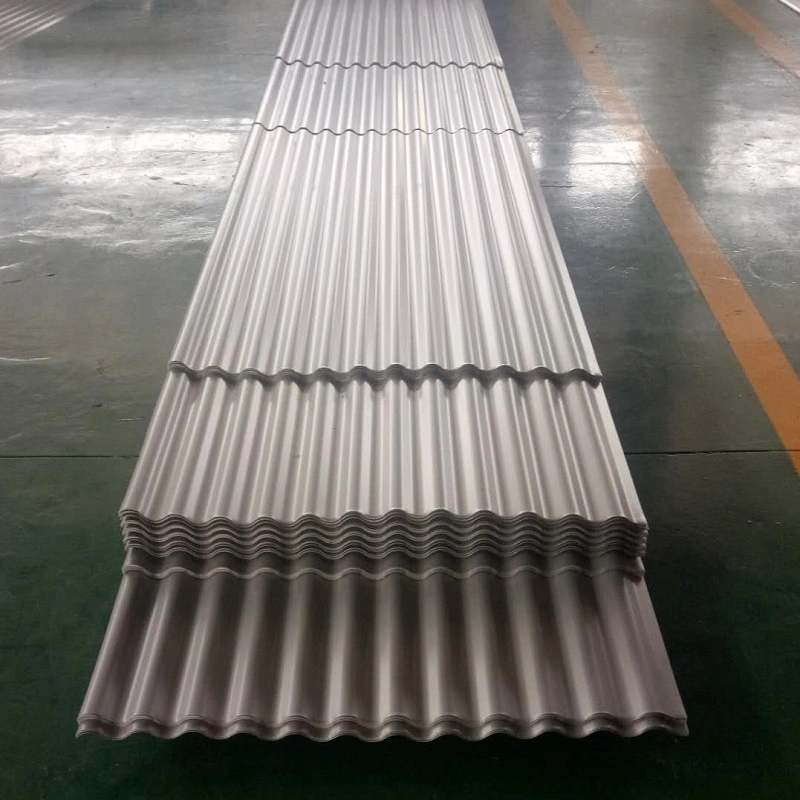

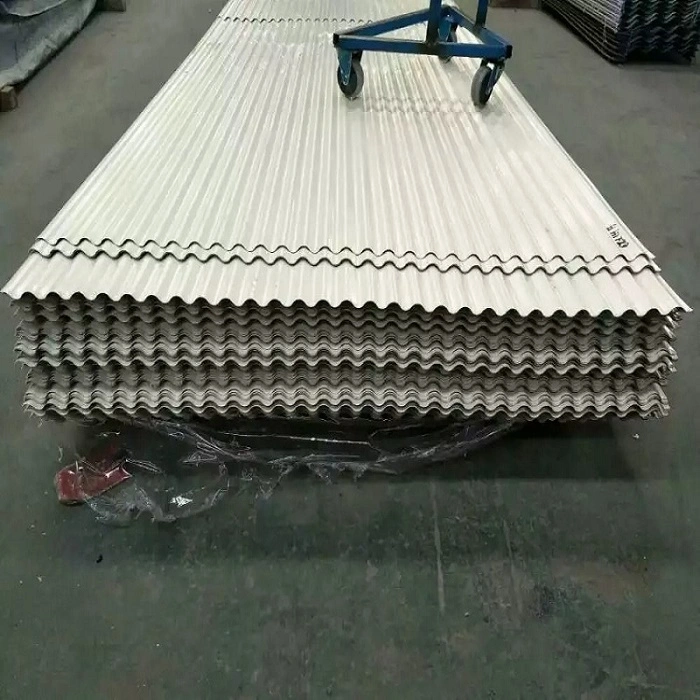

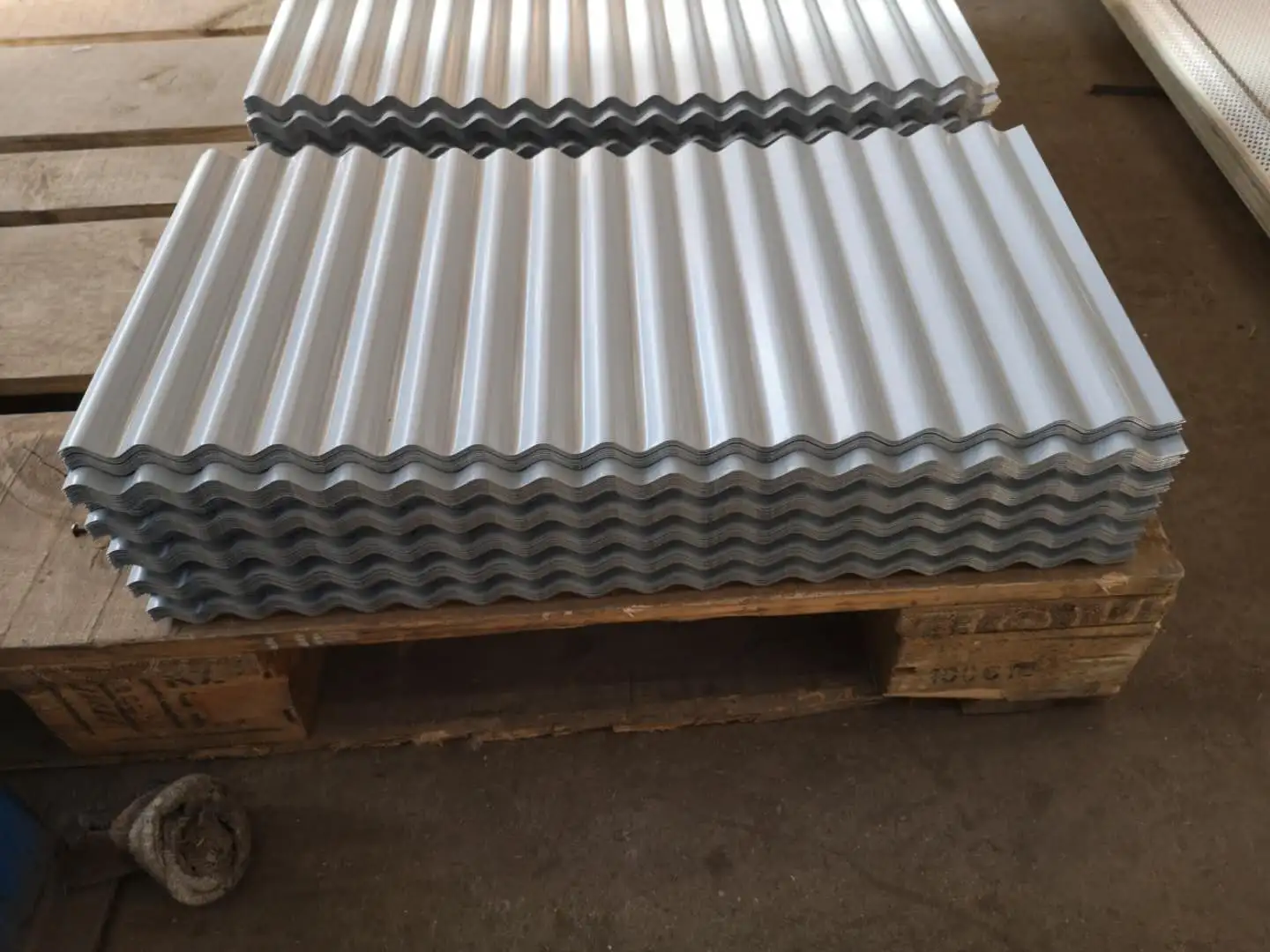

Tablele ondulate de acoperiș sunt panouri arhitecturale cu profil ondulat, formate continuu din bobine metalice (oțel pre-acoperit sau foi de aliaj) folosind echipamente de formare la rece în mai multe etape. Secțiunea transversală prezintă o undă sinusoidală continuă sau o ondulare aproape trapezoidală; acest design structural îmbunătățește în mod semnificativ rigiditatea la încovoiere a tablei subțiri de oțel de-a lungul direcției ondulațiilor (paralel cu nervurile), permițându-i să îndeplinească cerințele de rezistență și deschidere în ciuda unei grosimi de numai 0,6–1,5 mm.

În ceea ce privește selecția substratului, următoarele materiale pot fi alese în funcție de mediul de operare și cerințele de durabilitate:

În ceea ce privește specificațiile produsului, grosimile comune variază de la 0,6 la 1,5 mm, iar lățimile efective de acoperire variază de la 780 la 1.200 mm (în funcție de profil); lungimile pot fi personalizate în funcție de cerințele proiectului. Produsele respectă standardul național GB/T 12755-2008 (Foi de oțel profilate pentru construcții) și standardele internaționale relevante.

Verificarea performanței reale

1. Verificarea structurilor de acoperiș arcuit cu deschidere mare

Sistemul structural de acoperiș ondulat cu arc metalic a fost introdus din Statele Unite în 1992; constă dintr-o structură de acoperiș arcuită formată din rulouri de oțel preacoperite. Caracterizat prin eficiența materialului, construcția rapidă, capacități de deschidere mare și impermeabilitate excelentă, acest tip de structură a cunoscut o creștere rapidă pe piața construcțiilor din țara mea. În prezent, poate atinge deschideri de peste 36 de metri, făcându-l potrivit pentru clădiri cu spațiu mare care nu necesită suporturi interne, cum ar fi depozite, locuri de sport și săli de expoziție. Structura din oțel are o grosime de 0,6–1,5 mm, o rezistență nominală de 210–550 MPa și o durată de viață maximă de 40–50 de ani.

2. Verificarea impermeabilizării acoperișului și a performanței de drenaj

Designul în secțiune transversală sinusoidală a panourilor ondulate de acoperiș oferă performanțe excelente de drenaj. În regiunile cu precipitații mari, sistemul de drenaj este deosebit de critic pentru acoperișurile înclinate care utilizează acoperișuri ondulate. Înălțimea ondulației și pasul sunt optimizate pe baza dinamicii fluidelor pentru a asigura scurgerea rapidă de la văi la streașină, minimizând astfel riscul de scurgere pe acoperiș. În aplicațiile practice, panta de drenaj pentru acoperișurile ondulate ar trebui să fie de cel puțin 5% pentru a respecta standardele de impermeabilizare a clădirii.

3. Verificarea durabilității — Durată de viață de 50 de ani pentru aliajul de aluminiu-magneziu-mangan

Panourile ondulate din aliaj de aluminiu-magneziu-mangan oferă o rezistență excelentă la coroziune și capacități de auto-vindecare, oferind o durată de viață de până la 50 de ani. Pe suprafața materialului se formează în mod natural un film protector dens de oxid de aluminiu, oferind rezistență la coroziune care depășește semnificativ oțelul galvanizat în climatele marine și mediile industriale. Aceste panouri sunt potrivite pentru structuri precum dealeri de automobile, fabrici industriale moderne, săli de expoziție și baze de producție de film/televiziune; grosimile comune variază de la 0,7 mm la 1,2 mm.

4. Verificarea rezistenței la ridicarea vântului

Panourile ondulate de acoperiș sunt conectate la pane de acoperiș prin intermediul consolelor sau elementelor de fixare, cu configurația continuă de interblocare sau suprapunere a profilului ondulat creând un sistem structural rezistent la ridicarea vântului. În structurile de acoperiș arcuite cu deschidere lungă, combinația dintre forma arcuită a panoului și secțiunea sa transversală ondulată oferă o capacitate portantă superioară împotriva forțelor vântului, făcându-l o alegere ideală pentru sistemele de acoperiș în regiunile predispuse la taifunuri.

Specificațiile cheie dintr-o privire

Avantaje cheie

Profil ondulat: Ușor, dar de mare rezistență: Designul sinusoidal îmbunătățește semnificativ rigiditatea la îndoire a foilor subțiri; grosimi de 0,6–1,5 mm îndeplinesc cerințele standard ale acoperișului, reducând în același timp sarcinile structurale.

Performanță excelentă de drenaj: jgheaburile suprafeței ondulate formează canale naturale de drenaj, asigurând o scurgere lină a apei - ideal pentru clădirile cu acoperiș înclinat din regiunile cu precipitații mari.

Materiale diverse pentru o selecție flexibilă: Opțiunile variază de la oțel galvanizat economic și oțel acoperit cu Al-Zn rezistent la coroziune până la aliaj de lungă durată Al-Mg-Mn (durată de viață de până la 50 de ani), permițând o selecție flexibilă în funcție de mediul și bugetul proiectului.

Capacitate pentru structuri arcuite cu deschidere mare: Utilizarea unui sistem de acoperiș ondulat cu arc metalic permite spații cu deschidere mare, fără coloane, care depășesc 36 de metri, oferind construcție rapidă și eficiență a materialului.

Instalare rapidă și construcție eficientă: prefabricarea din fabrică combinată cu asamblarea la fața locului - folosind metode de îmbinare sau suprapunere - permite suprafețe mari de instalare zilnică și scurtează semnificativ ciclul de construcție a acoperișului.

Aplicații

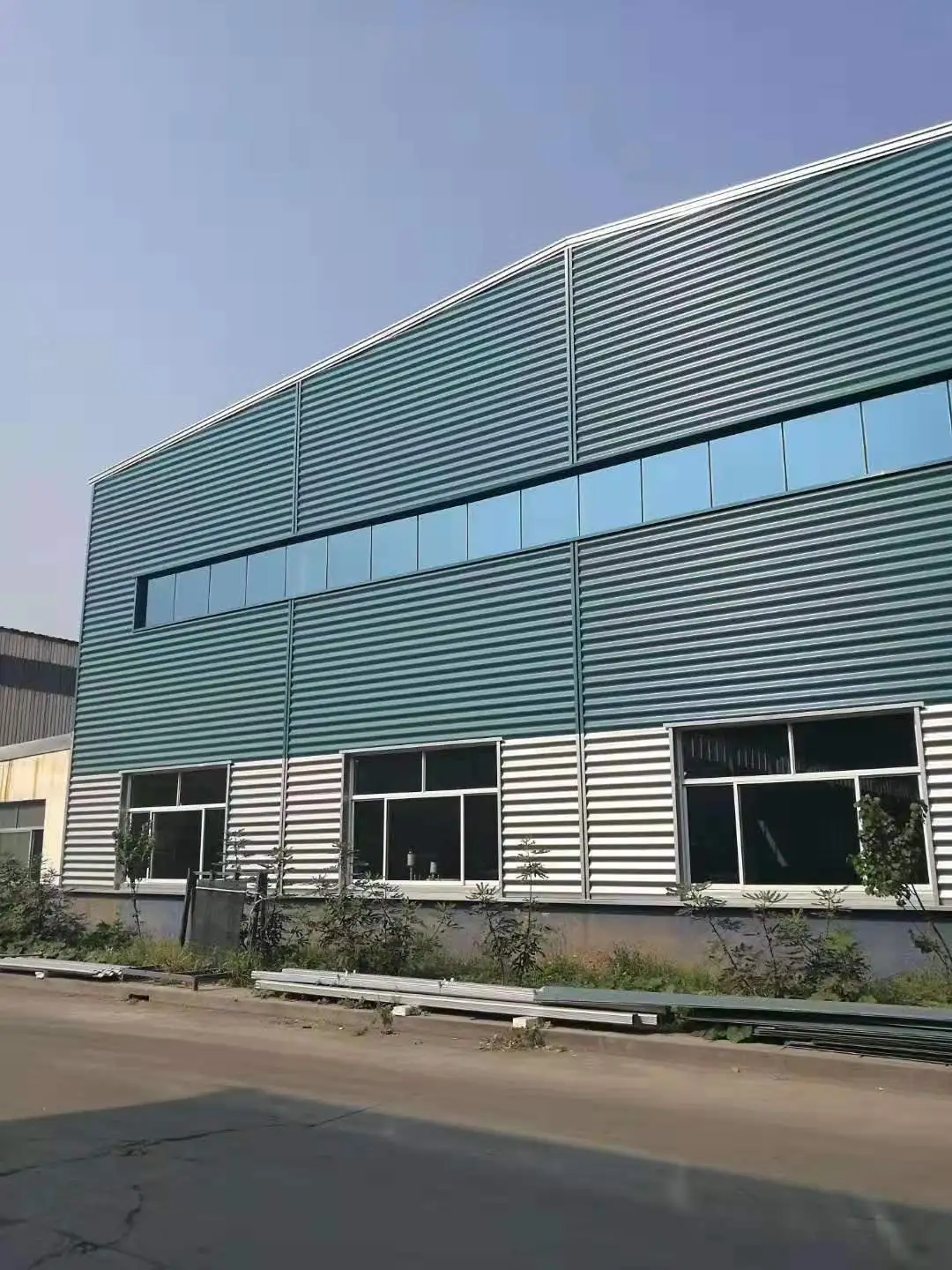

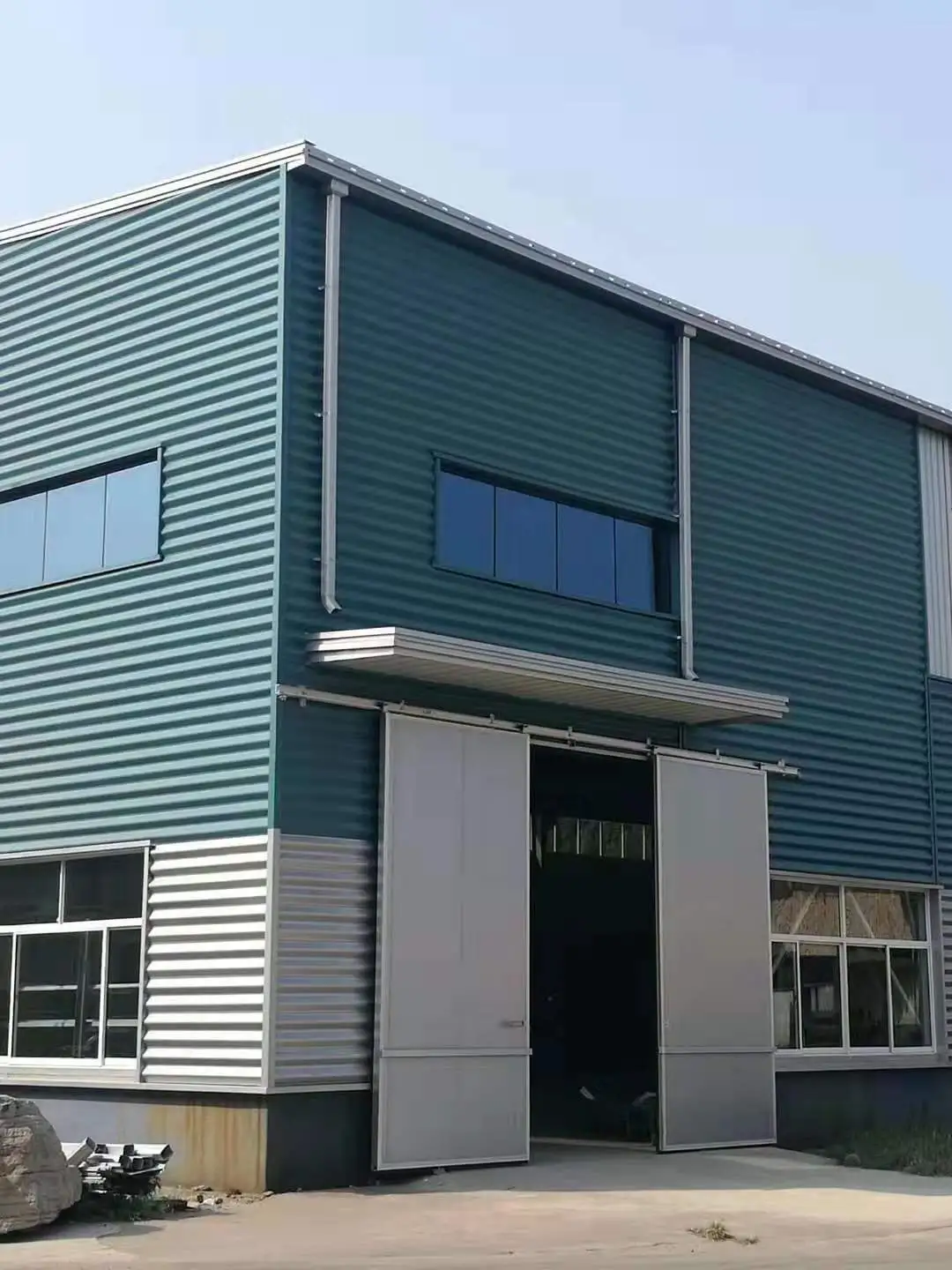

Sisteme de acoperișuri metalice pentru instalații industriale și depozite logistice (tabli ondulate galvanizate sau vopsite color).

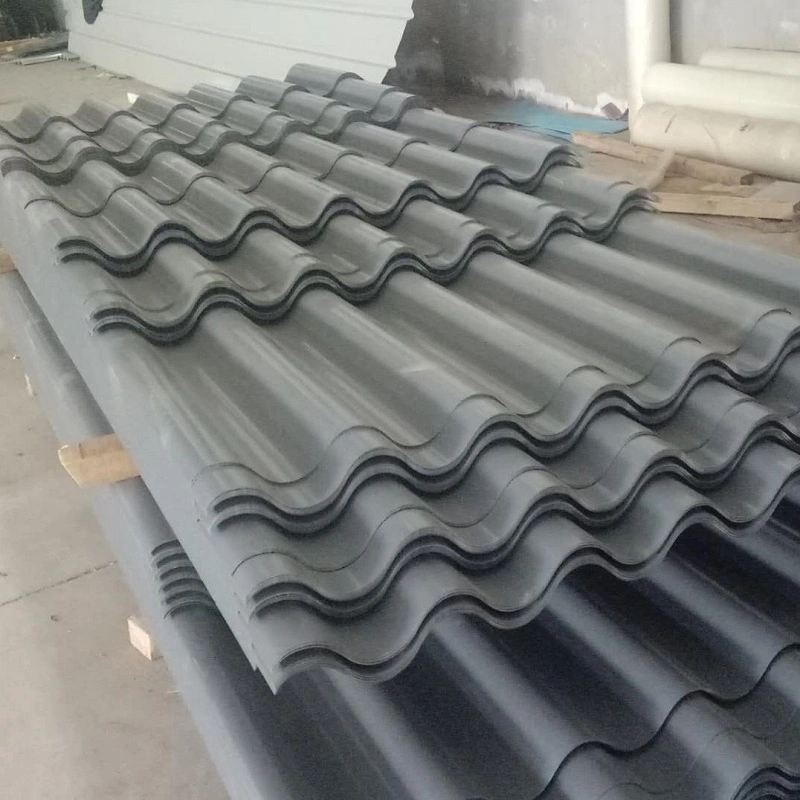

Acoperișuri înclinate pentru clădiri rezidențiale în zone cu precipitații mari (țigle ondulate).

Acoperișuri arcuite pentru stadioane cu deschidere mare, săli de expoziție și baze de producție de filme/TV (tablete ondulate aluminiu-magneziu-mangan).

Acoperișuri rezistente la intemperii pentru clădiri în medii costiere sau corozive (aliaj Al-Zn acoperit sau foi ondulate aluminiu-magneziu-mangan).

De ce să alegeți foi ondulate pentru acoperiș?

Căutați materiale de acoperiș eficiente și de încredere pentru instalații industriale, depozite sau structuri cu deschidere mare? Plăcile ondulate pentru acoperiș oferă un raport ridicat rezistență-greutate datorită designului lor sinusoid al secțiunii transversale. Acestea îndeplinesc diverse cerințe de rezistență la intemperii prin opțiuni de materiale, cum ar fi oțel galvanizat, acoperire din aliaj Al-Zn, acoperire colorată și aliaje de aluminiu-magneziu-mangan. În plus, sistemele de acoperișuri ondulate cu arc metalic permit spații interioare fără coloane, cu deschideri de peste 36 de metri. Aceste produse sunt conforme cu standardul național GB/T 12755-2008 și s-au dovedit eficiente în numeroase proiecte de inginerie. Alegeți foi ondulate pentru acoperiș - un profil optimizat în secțiune transversală combinat cu selecția flexibilă a materialelor oferă o soluție de acoperiș care echilibrează construcția ușoară cu fiabilitatea excepțională.
