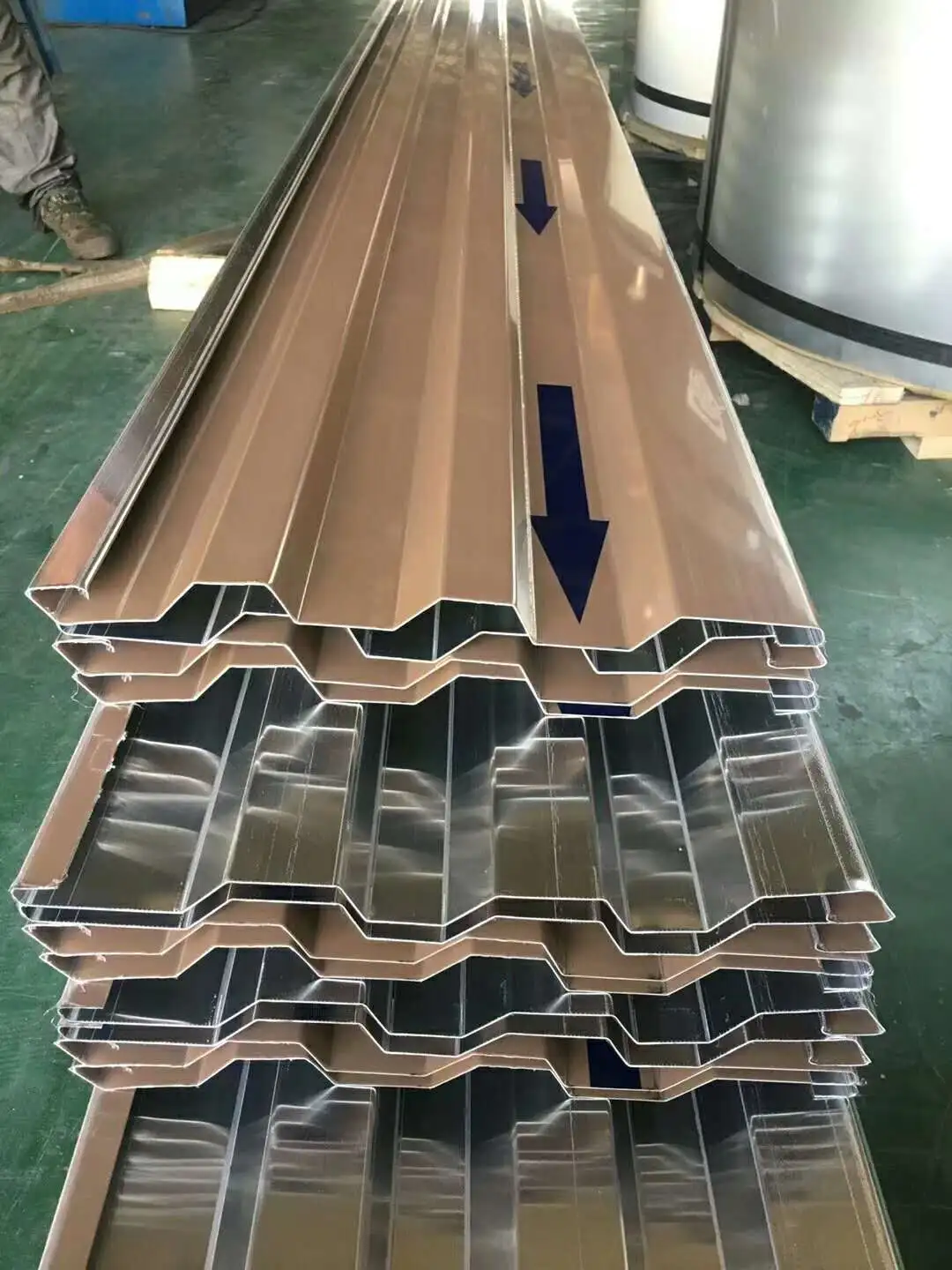

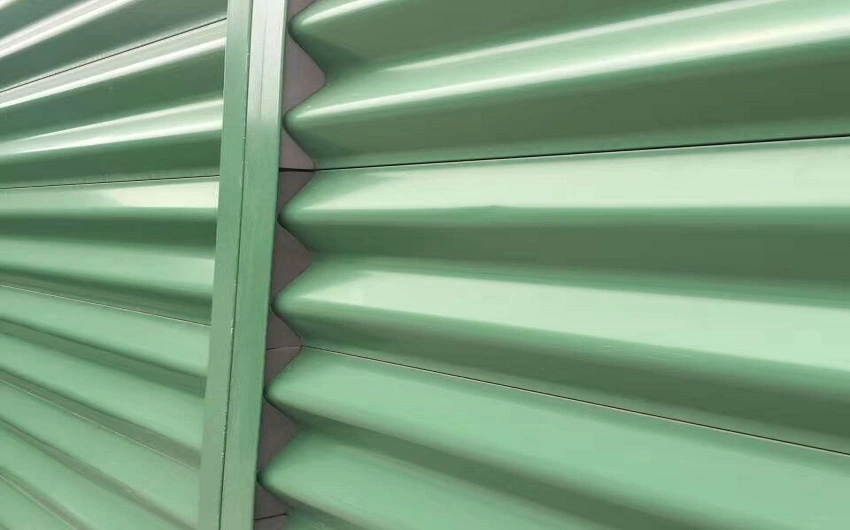

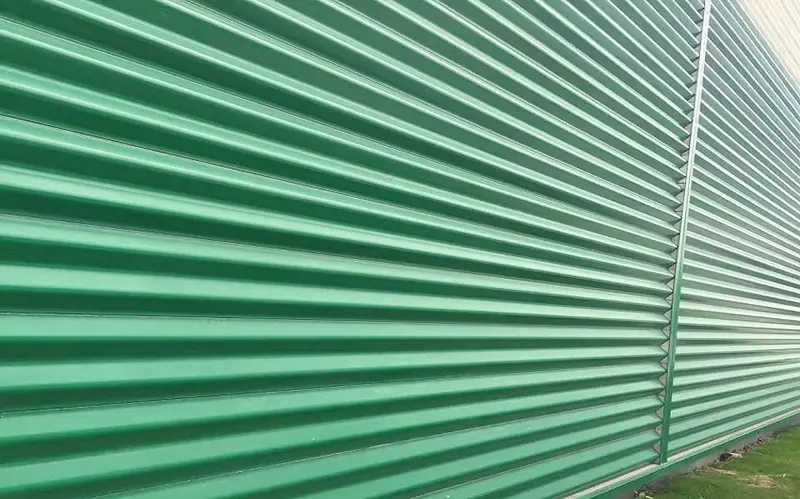

Panou din oțel acoperit cu elemente de fixare ascunse

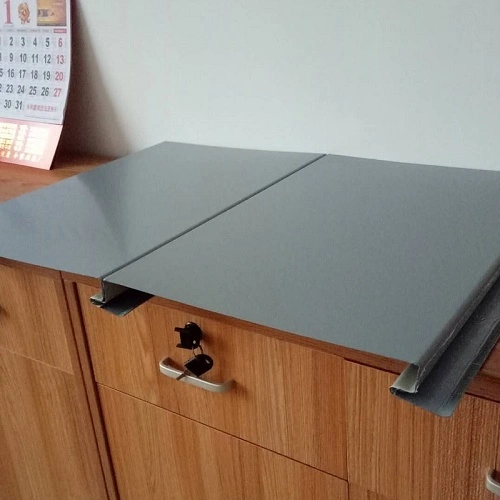

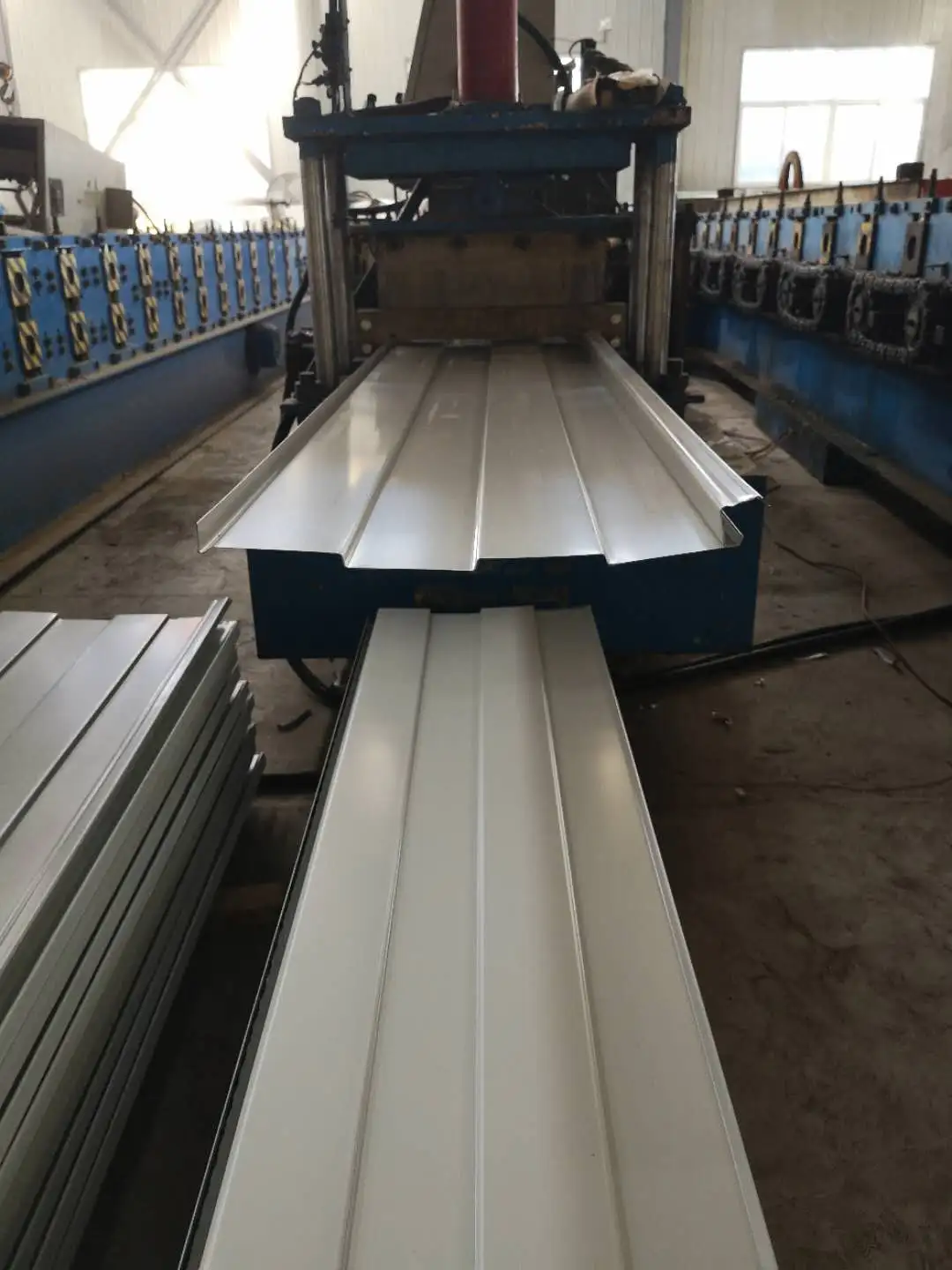

Panourile din oțel acoperite cu elemente de fixare ascunse, numite și panouri de acoperiș cu elemente de fixare ascunse sau cu cleme ascunse, sunt foi profilate laminate din oțel acoperit cu culoare. Acestea sunt fixate pe pane de acoperiș cu suporturi galvanizate sau din aliaj de aluminiu potrivite, mai degrabă decât șuruburi expuse. Secvența de conectare implică fixarea consolelor ascunse pe pane, cuplarea nervurii mamă a panoului cu nervura centrală a suportului și apoi blocarea cusăturii cu o mașină de îmbinare pentru a crea o îmbinare strânsă între panourile adiacente. SENBO produce aceste profile pe linii dedicate de rulare și verifică dimensiunile cheie, cum ar fi înălțimea nervurilor, lățimea efectivă și adâncimea de blocare în timpul producției.

Principala diferență față de acoperișul standard din oțel acoperit cu culoare constă în metoda de fixare. Panourile convenționale sunt fixate cu șuruburi autofiletante care trec prin suprafața panoului, necesitând etanșare la fiecare orificiu pentru șuruburi. Panourile cu elemente de fixare ascunse se bazează în schimb pe suporturi de blocare, ceea ce înseamnă că suprafața rămâne fără pătrunderi. Această abordare îmbunătățește impermeabilizarea, reduce riscul de coroziune pe termen lung la punctele de fixare și oferă acoperișului un aspect mai curat.

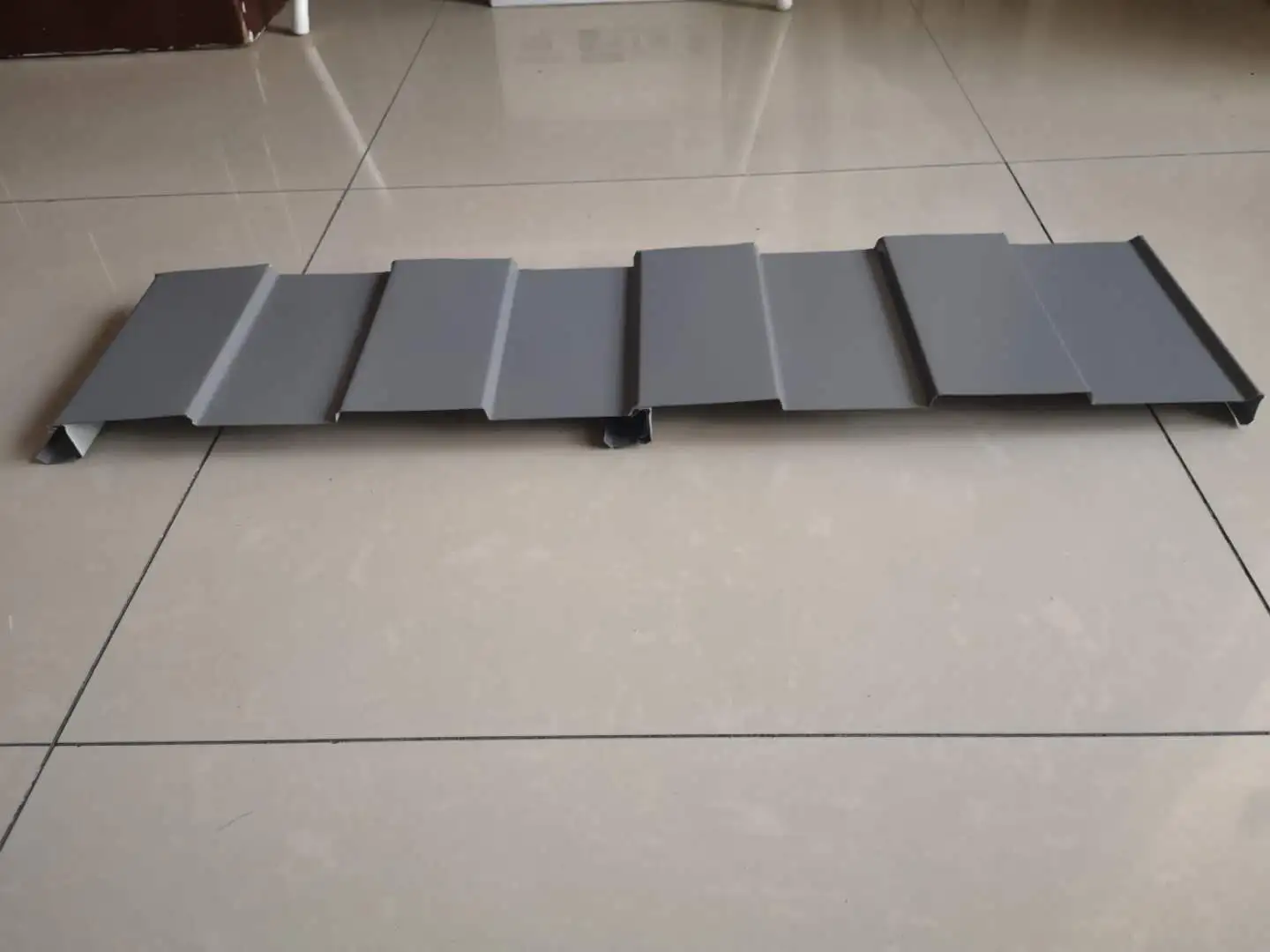

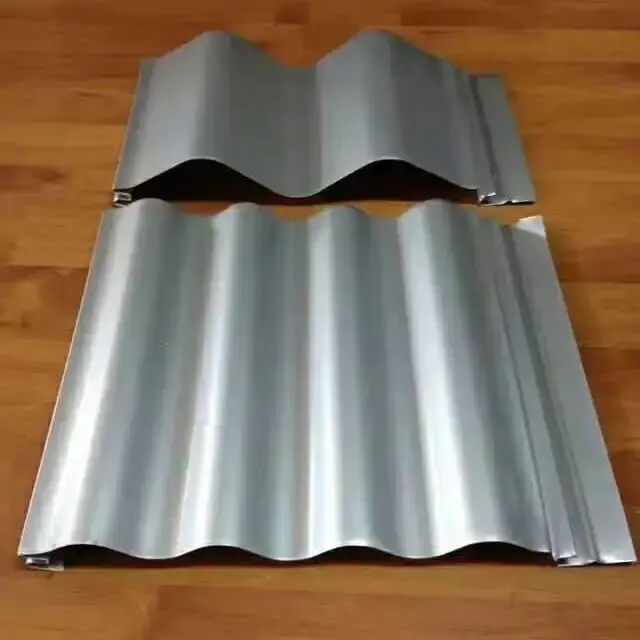

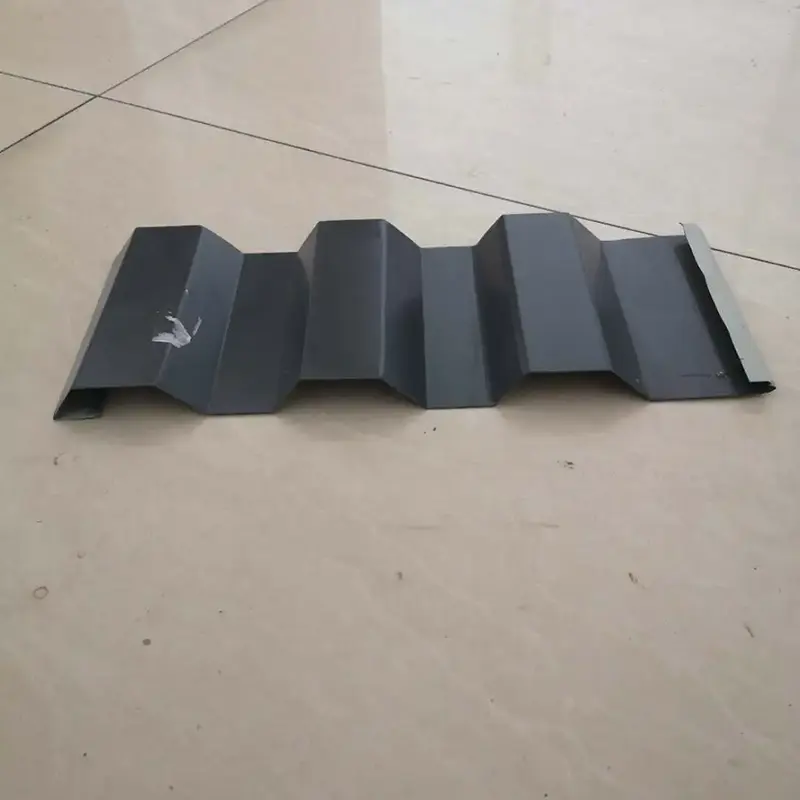

Tipuri comune de profil

Specificatii tehnice

Verificarea performanței

1. Comportament de impermeabilizare

Deoarece suprafața panoului din oțel acoperit cu elemente de fixare ascunse nu are pătrunderi de elemente de fixare, sistemul evită o cale comună de scurgere găsită în acoperișurile cu elemente de fixare expuse. În sistemele tradiționale, etanșantul de la orificiile șuruburilor poate îmbătrâni și crăpa în timp, permițând pătrunderea apei. Profilul Jiaochi 760, cu o înălțime a nervurilor de 71 mm și distanța dintre nervuri de 380 mm, ajută apa de ploaie să se deplaseze rapid de la văi la streașină. Când cusăturile sunt închise cu o mașină de cusut, dispozitivul de blocare lateral asigură o barieră continuă împotriva pătrunderii apei. Absența găurilor de suprafață reduce, de asemenea, potențialul de coroziune începând de la elementele de fixare.

2. Rezistenta la vant

Suporturile care țin panourile de pane sunt proiectate pentru a rezista ridicării. În timpul unui proiect fotovoltaic color-oțel-acoperiș de 5 MW la Aeroportul Internațional Shenzhen Bao'an, presiunea vântului la fața locului a atins 0,75 kN/m². Testele de extragere pe clemele ascunse au înregistrat o rezistență la tragere de 200 kg, care a îndeplinit cerințele de siguranță. Panoul cu clemă ascunsă YX41-250-750 utilizează oțel cu o limită de curgere de cel puțin 550 MPa și o adâncime de blocare mai mare de 5,2 mm. Fiecare nervură de blocare este ancorată printr-o clemă de fixare, care îmbunătățește capacitatea acoperișului de a face față sarcinilor de vânt și zăpadă.

3. Compensarea mișcării termice

Clemele de fixare permit panourilor de acoperiș să alunece de-a lungul pantei pe măsură ce metalul se extinde și se contractă odată cu schimbările de temperatură. Panourile rămân cuplate cu clemele în timpul acestei mișcări, astfel încât legătura dintre acoperiș și structură rămâne stabilă. Acest lucru permite lungimi continue de panouri de peste 100 de metri fără a fi nevoie de suprapuneri transversale, ceea ce este util pentru acoperișurile cu deschidere mare.

4. Eficiența instalării

Sistemul folosește panouri prefabricate din fabrică care se blochează pe șantier. Unele profile cu cleme ascunse, cum ar fi CC-750, nu necesită o mașină de cusut specializată, ceea ce poate reduce forța de muncă și poate scurta timpul de instalare. Stocul de bobine poate fi tăiat la lungime la locul de muncă, permițând panouri unice de peste 100 de metri și minimizând numărul de ture finale. Această abordare reduce, de asemenea, riscul de scurgere la articulațiile transversale.

Caracteristici de design

• Suprafață fără pătrunderi:Conexiunea ascunsă a suportului îndepărtează găurile pentru șuruburi de pe suprafața acoperișului, ceea ce scade șansa de scurgeri și coroziune la elementele de fixare.
• Angajare stabilă a clemei:Adâncimea de blocare depășește 5,2 mm și rezistența la tragere ajunge la 200 kg, oferind ancorare fiabilă în cazul ridicării vântului.
• Acomodarea mișcării termice:Clemele glisante permit panourilor să se extindă și să se contracte de-a lungul pantei, reducând stresul care poate cauza deteriorarea acoperișului în timp.
• Capacitate de panou lung:Lungimile unice de până la 100 de metri reduc suprapunerile transversale și simplifică gestionarea apei.
• Varietate de profil:Opțiuni precum YX51-380-760 și YX50-410-820 acoperă diferite cerințe de întindere și sarcină.

Aplicații tipice

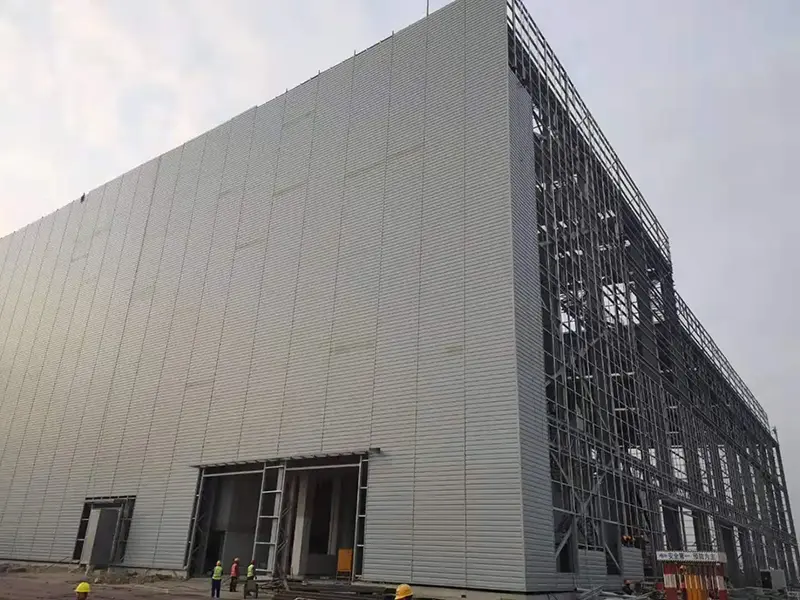

• Sisteme de acoperișuri pentru clădiri industriale cu structură din oțel de dimensiuni mari.
• Facilități publice, cum ar fi terminalele aeroporturilor, locurile de sport și centrele de expoziții.
• Clădiri industriale cu necesități stricte de hidroizolație, inclusiv centrale electrice și instalații petrochimice.
• Centre logistice și depozite în care fiabilitatea acoperișului este o prioritate.
• Proiecte de renovare care necesită înlocuirea unui sistem de acoperiș existent.

Recomandări la fața locului

• Confirmați distanța și alinierea panei înainte de a începe instalarea panoului.
• Utilizați echipamente de ridicare cu chingi moi pentru a evita zgârierea nervurilor sau zgârierea stratului.
• Urmați secvența producătorului pentru cuplarea clemelor și a panourilor de îmbinare.
• Verificați strângerea cusăturilor după cusătură și inspectați angajarea clemei înainte de a trece la următorul panou.
• Pentru panourile lungi, planificați secvența de instalare astfel încât mișcarea termică să nu fie restricționată în puncte fixe.

Întrebări comune

Cum gestionează acoperișul cu elemente de fixare ascunse apa de ploaie fără etanșant la cusături?

Interblocarea laterală este formată mecanic cu o mașină de cusut. Îmbinarea rezultată este suficient de strânsă pentru a rezista la intrarea apei în condiții normale. Panta adecvată a acoperișului și designul de drenaj ajută, de asemenea, la îndepărtarea rapidă a apei de la cusături.

Panourile cu fixare ascunsă pot fi folosite pe acoperișuri curbate?

Majoritatea profilelor de fixare ascunse sunt destinate acoperișurilor drepte sau cu rază foarte mare. Raza minimă de curbură depinde de profilul panoului și grosimea materialului. Pentru aplicații curbate, consultați producătorul înainte de a comanda.

Care este avantajul unui panou fără elemente de fixare expuse?

Elementele de fixare expuse necesită etanșare la fiecare orificiu pentru șuruburi. În timp, materialul de etanșare se poate degrada și poate crea căi de scurgere. Elementele de fixare ascunse elimină acest punct de întreținere și reduc riscul de intrare a apei și de coroziune în jurul orificiilor pentru șuruburi.

Cum se verifică rezistența la ridicarea vântului pentru un anumit proiect?

Testele de extragere a clemelor pot fi efectuate la fața locului sau într-un laborator. Valoarea măsurată trebuie comparată cu sarcina proiectată de ridicare a vântului pentru locația clădirii. Furnizorii pot furniza date de testare sau pot asista cu verificarea specifică proiectului.

Inspecție și documentare

Înainte de expediere, panourile sunt verificate pentru geometria profilului, adâncimea de blocare, starea acoperirii suprafeței și acuratețea dimensională. Ar trebui să fie disponibile certificate de freză pentru oțelul de bază, împreună cu rapoarte pentru rezistența la smulgerea clemei atunci când este necesar. În timpul instalării, verificările la fața locului asupra angajării cusăturilor și alinierii clemei ajută la asigurarea unei calități constante.

Factori de evaluat înainte de a comanda

• Determinați sarcina de vânt proiectată și verificați dacă profilul selectat și sistemul de cleme pot îndeplini cerințele.
• Confirmați că panta acoperișului este suficientă pentru profilul panoului ales și pentru structura de drenaj.
• Dacă sunt planificate panouri lungi și continue, verificați dacă structura poate găzdui mișcarea termică la streașină și coamă.
• Pentru proiectele de renovare, inspectați starea și distanța existentă a panei pentru a confirma compatibilitatea.
