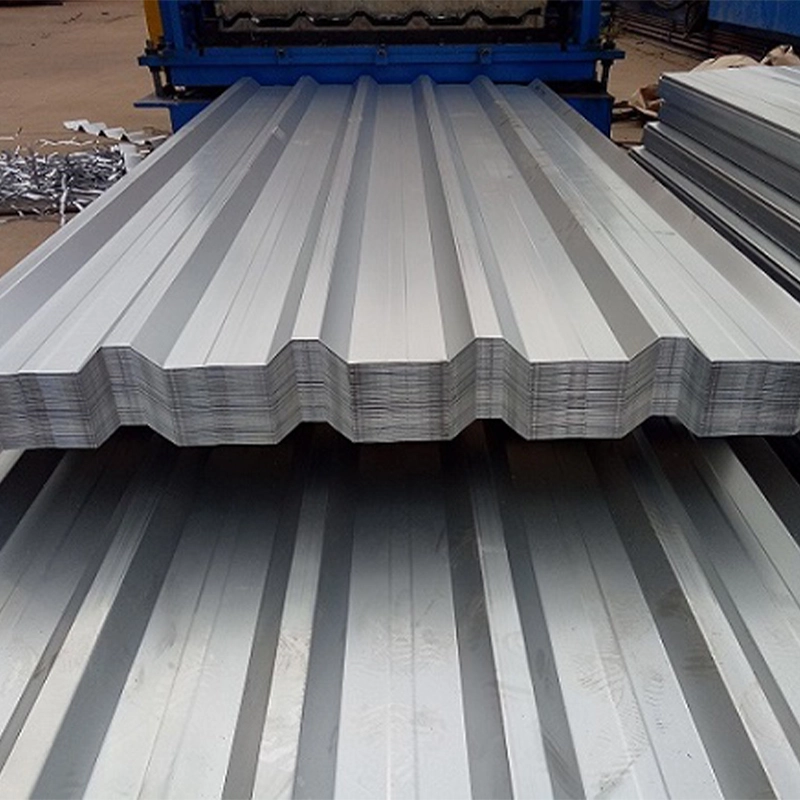

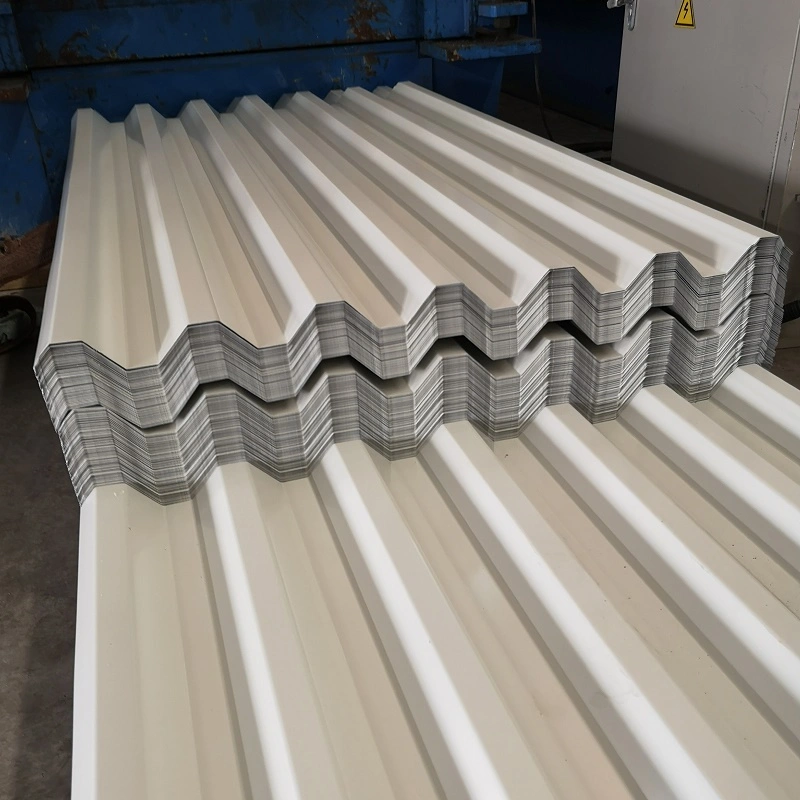

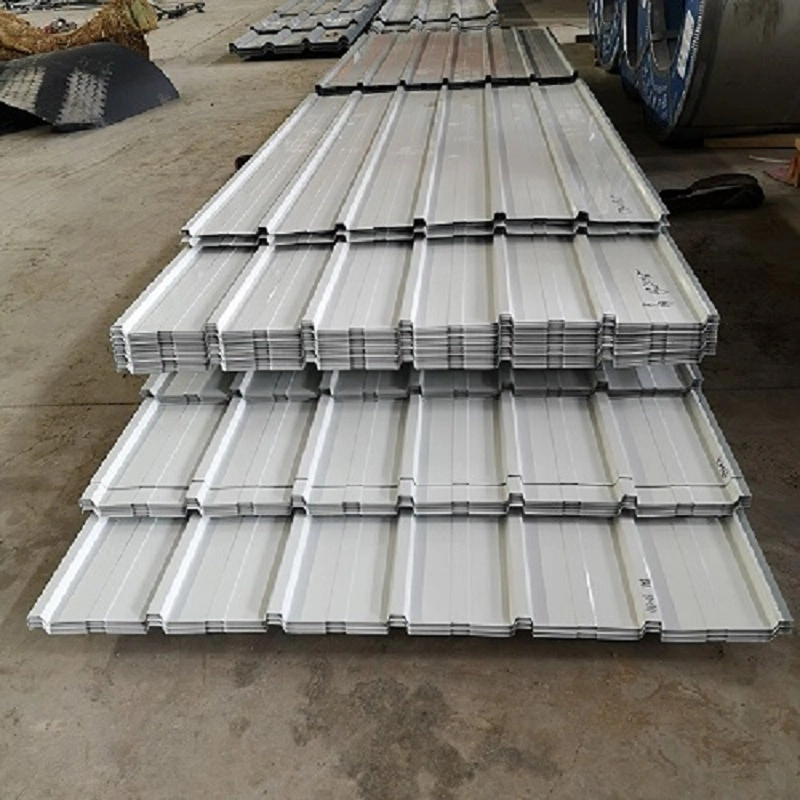

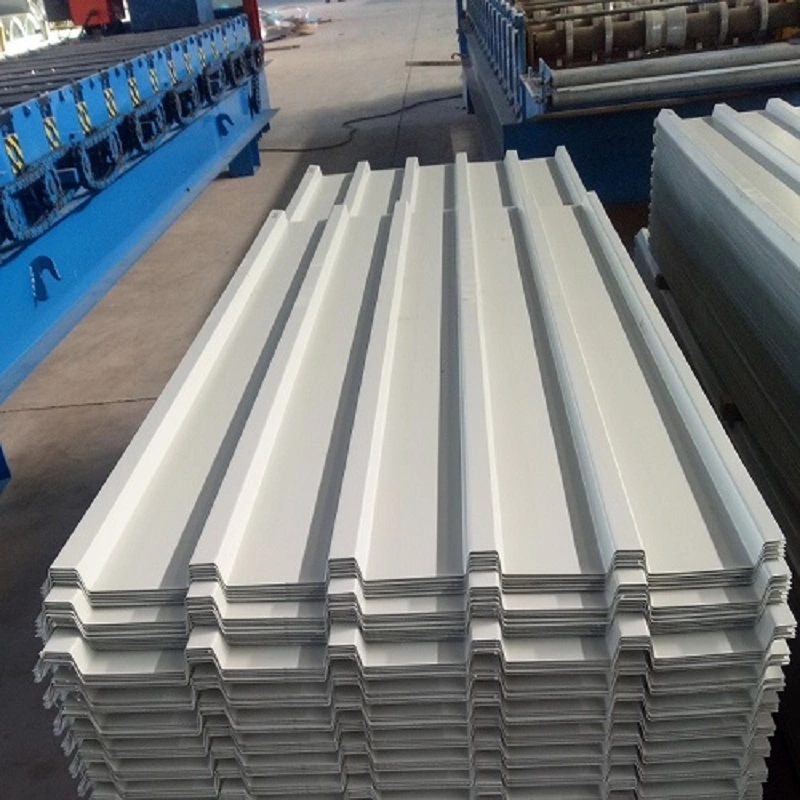

Tablă de oțel ondulată acoperită cu culoare

Tabla de oțel ondulată acoperită cu culoare este produsă prin modelarea unei bobine de oțel prevopsite într-un profil ondulat. Bobina de bază este oțel laminat la rece sau galvanizat la cald, cu clase precum DX51D, Q195 sau SGCC. Înainte de vopsire, suprafața este supusă degresării, fosfatării și cromării. Bobina primește apoi un finisaj acoperit cu role, de obicei poliester sau PVDF, cu o grosime a filmului uscat pe partea superioară de 15 μm până la 25 μm și o grosime a părții din spate de 5 μm până la 10 μm. SENBO furnizează aceste foi după verificarea grosimii bobinei, a greutății acoperirii și a stării suprafeței, iar procesul de formare cu role include verificarea periodică a geometriei profilului.

Tabla de oțel ondulată acoperită cu culoare este formată la rece într-o secțiune transversală de nervuri și văi paralele. Această formă oferă o rigiditate longitudinală ridicată la încovoiere și un drenaj eficient al apei, menținând în același timp grosimea materialului între 0,2 mm și 1,2 mm. Profilurile comune includ YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 și YX51-250-750. Lățimile efective de acoperire variază de la 300 mm la 1.150 mm. Lungimea foii este tăiată la comandă. Produsul respectă GB/T 12755-2008, care specifică cerințele pentru compoziția materialului, proprietățile mecanice, acoperirea și toleranțele dimensionale.

Specificații cheie

Caracteristicile produsului

• Greutate ușoară cu rigiditate adecvată:Profilul ondulat crește rigiditatea la încovoiere fără a adăuga grosimea materialului, ceea ce ajută la reducerea sarcinilor structurale.
• Drenaj eficient:Modelul de coastă și vale paralelă deplasează rapid apa de ploaie spre streașină și reduce numărul de suprapuneri transversale.
• Protectie la coroziune:Un strat metalic galvanizat sau Al-Zn plus un strat de acoperire organic asigură două bariere împotriva coroziunii atmosferice.
• Flexibilitate de culoare și dimensiune:Sunt disponibile culori RAL, iar lungimea tablei, grosimea și profilul pot fi ajustate pentru a se potrivi cu desenele proiectului.
• Instalare rapida:Tablele prefabricate din fabrică sunt instalate direct pe pane, ceea ce scurtează munca pe șantier în comparație cu sistemele turnate pe loc sau de zidărie.

Exemple de aplicații pe teren

1. Incinte de acoperiș și pereți pentru clădiri industriale

Aceste table de oțel ondulate acoperite cu culoare sunt utilizate frecvent pentru acoperișuri și pereți în fabrici și depozite industriale. Profilul de tip 760 este obișnuit pentru acoperiș deoarece geometria sa susține un bun drenaj și limitează numărul de ture laterale. Într-un proiect de coastă, o fabrică de 48.000 m² din Southeast Copper Industry a folosit un acoperiș din oțel colorat cu un sistem fotovoltaic distribuit. Acoperișul a funcționat acceptabil în condițiile ploioase ale regiunii, demonstrând adecvarea materialului pentru anvelope mari din fabrică.

2. Clădiri modulare și structuri temporare

Foile ondulate acoperite cu culoare sunt potrivite pentru construcția modulară și temporară, deoarece sunt ușoare, ușor de tăiat și rapid de instalat. Proiectul Shanghai Nanhe Branch Line Park a inclus o stație construită cu acoperiș ondulat acoperit cu culoare și metode modulare în 45 de zile. Aplicații similare includ cabine prefabricate, birouri temporare, panouri de șantier și copertine.

3. Incinte speciale

Profilul este utilizat și în anumite medii specializate, cum ar fi interioarele cabinelor navelor. În acest caz, ondularea asigură planeitatea suprafeței și structura vizuală, reducând în același timp cantitatea de cadru de oțel ușor necesar în spatele panoului.

Note de manipulare și instalare pe șantier

• Păstrați foile uscate și depozitați-le pe suporturi nivelate. Dacă este necesară depozitarea în aer liber, utilizați o husă respirabilă și ridicați stiva.
• Manevrați mănunchiurile cu chingi largi pentru a evita deteriorarea nervurilor sau zgârierea vopselei.
• Folosiți foarfece sau ronțăitoare pentru tăiere. Evitați discurile abrazive care generează căldură și pot deteriora acoperirea la marginea tăiată.
• Specificați elemente de fixare și șaibe compatibile cu acoperirea tablei pentru a minimiza coroziunea galvanică.
• Urmați detaliile producătorului pentru tururile laterale și finale. Aplicați etanșant acolo unde este indicat pentru panta acoperișului și zona de vânt.
• Verificați alinierea panei înainte de a plasa foile. Nealinierea poate provoca ondulații vizibile și stres pe coaste.

Controlul calitatii si documentatia

Certificatele de fabrică ar trebui să confirme calitatea metalului de bază, greutatea acoperirii galvanizate și grosimea peliculei de vopsea. În timpul producției, dimensiunile profilului, cum ar fi înălțimea nervurilor, pasul și lățimea efectivă, sunt verificate la intervale regulate. Înainte de expediere, foile sunt inspectate pentru defecte de acoperire, zgârieturi de suprafață și precizie dimensională. Pentru proiecte mari, mostrele pot fi trimise pentru pulverizare de sare sau teste accelerate de intemperii, dacă este necesar.

Considerații de selecție

• Identificați categoria de coroziune atmosferică a locului înainte de a selecta greutatea stratului galvanizat și tipul de vopsea.
• Confirmați sarcina de vânt de proiectare și distanța dintre pane pentru a alege grosimea și profilul corecte a tablei.
• Revizuiți panta acoperișului și dispunerea drenajului pentru a evita bălțile și pentru a asigura curgerea apei către streașină.
• Pentru foi lungi continue, planificați traseul de transport și accesul la șantier. Formarea la fața locului poate fi o opțiune dacă transportul este limitat.
• Dacă clădirea se află într-o zonă cu risc ridicat de incendiu, rețineți că tabla de metal în sine este incombustibilă, dar ansamblul acoperișului, inclusiv izolația, trebuie evaluat separat.

Întrebări frecvente

Cum aleg între acoperirile PE și PVDF?

PE este un finisaj standard, economic pentru clădirile industriale generale în medii blânde. PVDF oferă o mai bună reținere a culorii și rezistență la UV și pulverizare de sare, făcându-l preferabil pentru locații de coastă sau foarte corozive. Alegerea ar trebui să se potrivească cu durata de viață estimată a proiectului și cu expunerea la mediu.

Care este panta minimă a acoperișului pentru foile ondulate acoperite cu culoare?

O pantă de 5% este recomandată în mod obișnuit pentru sistemele cu șuruburi. Pantele inferioare necesită un proiect suplimentar de etanșare și drenaj, iar minimul acceptabil ar trebui confirmat de inginerul de proiect pe baza intensității ploii locale.

Aceste foi pot fi instalate pe acoperișuri curbate?

Unele profile pot fi curbate la o rază mare prin rulare sau frânare prin presare. Raza minimă depinde de grosimea foii, geometria nervurii și flexibilitatea acoperirii. Furnizorul trebuie să confirme limita de formare înainte de plasarea comenzii.

Cum se menține consistența culorii pe un acoperiș mare?

Toate foile pentru aceeași suprafață trebuie comandate din același lot de bobine ori de câte ori este posibil. Dacă mai multe loturi sunt inevitabile, solicitați o citire a culorii și conveniți asupra unei toleranțe precum ΔE ≤ 1,5. Secvența adecvată de depozitare și instalare ajută, de asemenea, la evitarea variațiilor vizibile.
