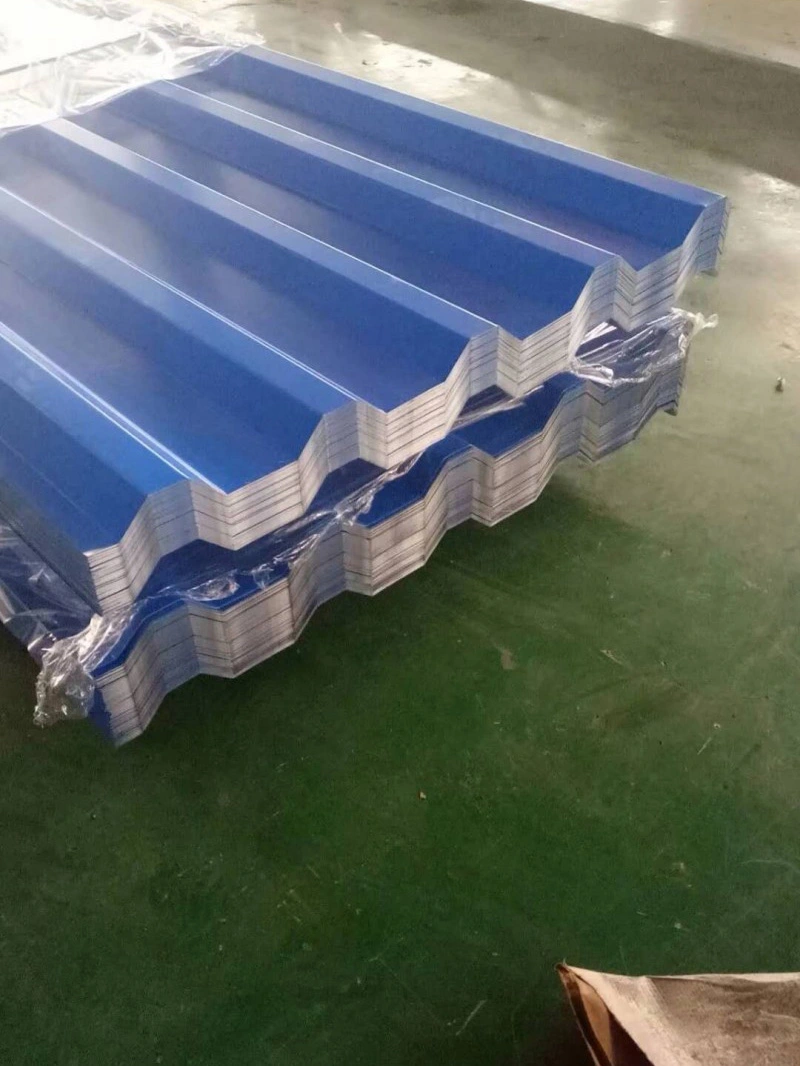

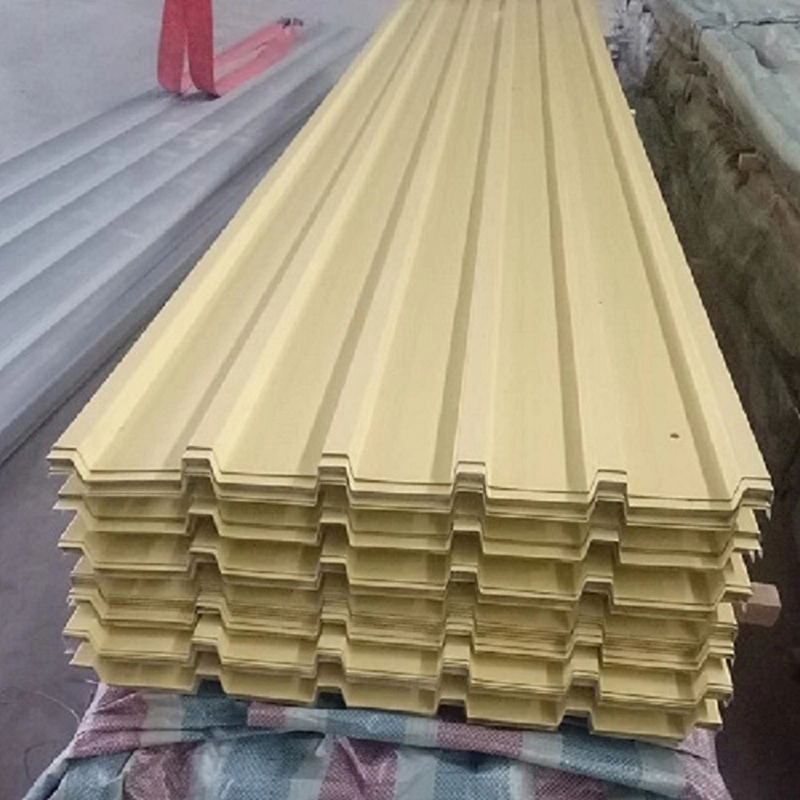

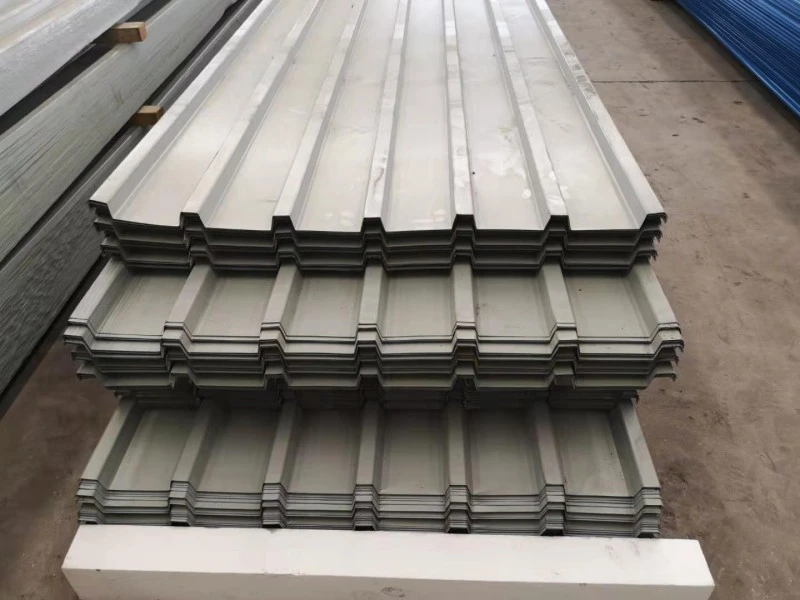

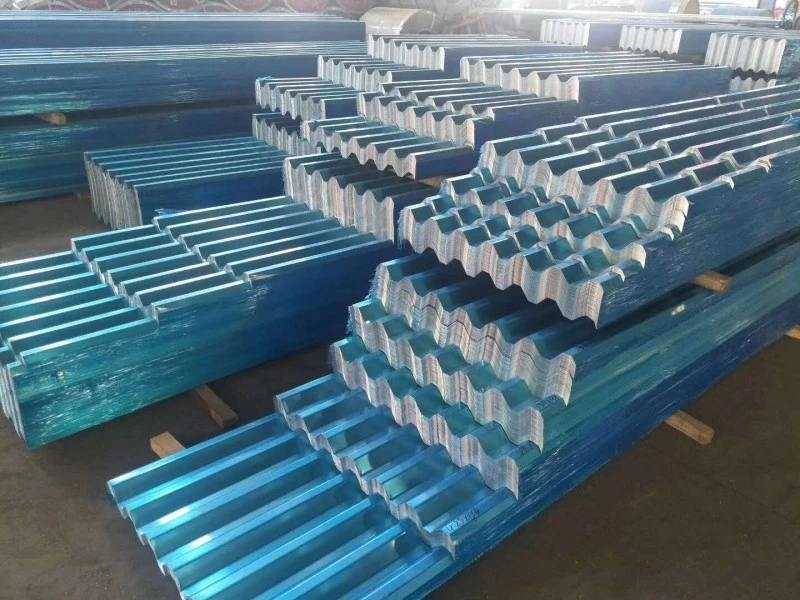

Tablă de acoperiș din oțel acoperită cu culoare

Foile pentru acoperișuri din oțel acoperite cu culoare realizate din bobine de oțel prevopsite sunt modelate prin deformare la rece într-un profil ondulat. Fiecare foaie combină un miez de oțel, un strat metalic pe ambele părți și un finisaj organic întărit. Metalul de bază este de obicei Q235B sau DX51D, iar stratul metalic de protecție poate fi zinc sau aluminiu-zinc cu o greutate de acoperire de la 40 g/m² la 275 g/m² pe față. Sistemul de vopsea include în mod obișnuit un grund și un strat superior de poliester de cel puțin 20 μm, în timp ce PVDF este rezervat locațiilor cu expunere la UV mai puternică sau pulverizare cu sare. SENBO efectuează verificări de intrare cu privire la grosimea bobinei și greutatea stratului de acoperire, iar liniile de rulare sunt setate pentru a verifica geometria nervurilor și lățimea efectivă în timpul producției.

Profiluri și dimensiuni comune

• YX35-125-750:înălțimea nervurilor 35 mm, distanța dintre nervuri 125 mm, lățime efectivă 750 mm.
• YX25-210-840:înălțimea nervurilor 25 mm, distanța dintre nervuri 210 mm, lățime efectivă 840 mm.
• YX15-225-900:înălțimea nervurilor 15 mm, distanța nervurilor 225 mm, lățime efectivă 900 mm.

Lungimea foii este tăiată la comandă și sunt posibile lungimi continue atunci când transportul permite. Alegerea profilului afectează capacitatea de deschidere, comportamentul de drenaj și aspectul.

Tabel de parametri

Date de testare și feedback despre proiect

Comportament mecanic

Substratul trebuie să prezinte o rezistență la tracțiune de cel puțin 270 MPa. Pentru YX35-125-750, rezistența la compresiune este de aproximativ 200 MPa, ceea ce este adecvat pentru anvelopele structurale secundare și neportante. Variația grosimii este controlată la ±0,02 mm, iar planeitatea este limitată la 3 mm pe metru pentru a evita reținerea apei pe acoperișul finit.

Aderență și rezistență la coroziune

Testarea transversală necesită ca zona de desprindere a stratului să rămână la sau sub 5%. Performanța pulverizării cu sare este de obicei specificată ca fără rugină roșie după 500 de ore pentru materialul standard. Greutăți mai mari de acoperire cu zinc îmbunătățesc acest rezultat. Cerința reală ar trebui să fie potrivită cu locația proiectului și categoria de coroziune atmosferică.

Drenarea apei

Forma ondulată canalizează apa de ploaie prin jgheaburi până la streașină. Îmbinările suprapuse sunt sigilate cu șaibe impermeabile și etanșant. Se recomandă o pantă minimă de 5%. Alinierea corectă a panei și plasarea elementelor de fixare ajută la prevenirea bălării și scurgerilor.

Exemplu de performanță termică

Un proiect pilot în districtul Chongming, Shanghai a aplicat un strat termoizolant peste acoperișurile existente din oțel colorat. După tratament, temperatura suprafeței a scăzut de la 63°C la 33°C, iar temperatura interioară a scăzut cu aproximativ 8°C. În timp ce stratul de izolație a oferit principalul beneficiu, cazul arată cum tabla poate fi combinată cu tratamente suplimentare de suprafață pentru economii de energie.

Viteza de instalare

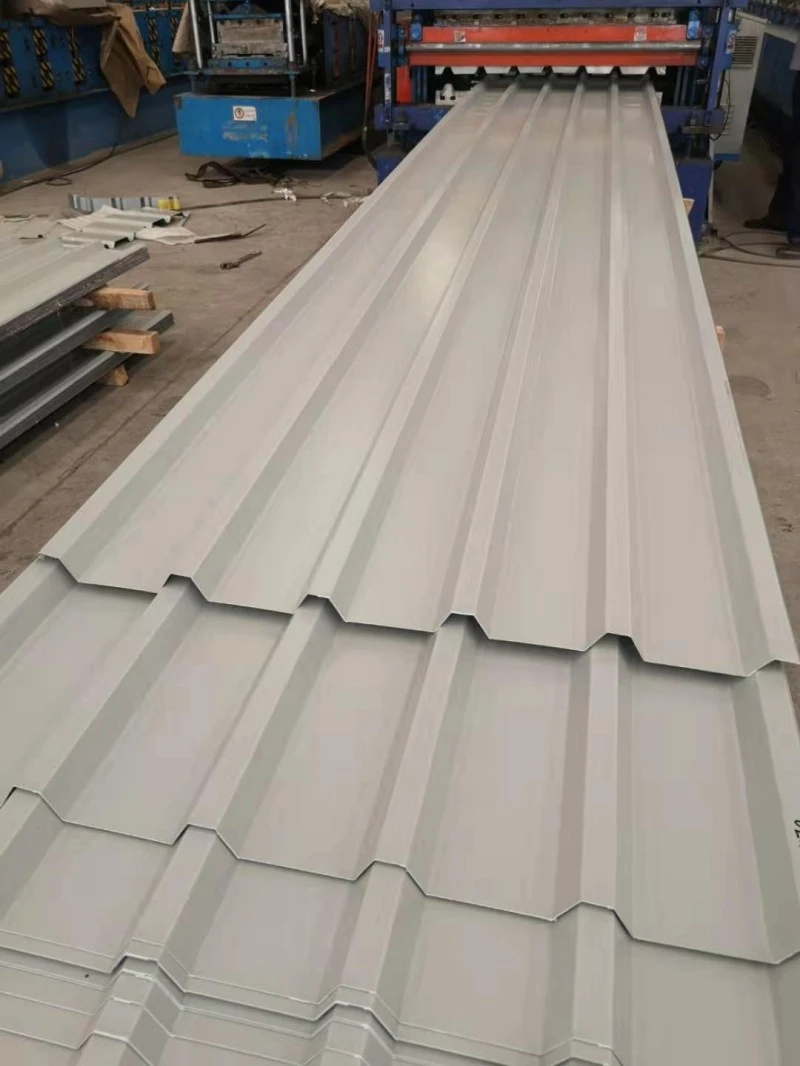

Foile produse din fabrică pot fi instalate rapid la fața locului. Producția zilnică de la rulare poate ajunge la 3.000 de metri. Atunci când sunt asociate cu un cadru de oțel, copertina și acoperișurile depozitului pot fi finalizate într-un timp scurt. Foile lungi reduc numărul de ture finale, ceea ce scade și punctele potențiale de scurgere.

Note de proiectare și instalare

• Păstrați bobinele și foile uscate înainte de instalare. Depozitarea în aer liber necesită gardă la sol și un capac respirabil pentru a preveni condensul.
• Folosiți unelte de tăiere care nu produc căldură mare. Foarfecele și roțuitoarele sunt preferate în detrimentul discurilor abrazive.
• Retușați imediat marginile tăiate și zgârieturile cu o vopsea de reparare compatibilă.
• Selectați elemente de fixare și șaibe care sunt compatibile cu stratul de acoperire pentru a minimiza coroziunea galvanică.
• Urmați detaliile specificate pentru turul lateral și finalul turului. În zonele cu vânt puternic, creșteți densitatea elementelor de fixare lângă margini și creste.
• Verificați distanța și alinierea panelor înainte de a plasa foile. Panele nealiniate pot provoca ondulații vizibile și stres pe coaste.

Întrebări din proiecte

Ce pantă este necesară pentru un acoperiș fără membrană de hidroizolație?

O pantă de 5% sau mai mult este tipică pentru profilele cu o singură piele. Pantele inferioare pot fi utilizate în cazuri speciale, dar măsurile suplimentare de etanșare și drenaj trebuie proiectate și revizuite de către inginerul de proiect.

Cum aleg greutatea stratului de zinc?

Categoria de corozivitate atmosferică a amplasamentului trebuie evaluată mai întâi. Zonele rurale blânde pot fi bine cu 40 g/m² până la 90 g/m². Zonele de coastă sau industriale necesită adesea 150 g/m² sau mai mult sau o acoperire din aluminiu-zinc cu performanțe echivalente.

Se pot monta foile pe acoperișuri curbate?

Unele profile pot fi curbate la o rază mare. Raza minimă depinde de înălțimea nervurii, grosimea foii și flexibilitatea acoperirii. Producătorul trebuie să confirme limita de formare înainte de plasarea comenzii.

Ce cauzează variația de culoare între loturi?

Variația de culoare poate apărea atunci când bobinele provin din diferite serii de producție. Pentru un acoperiș sau un perete mare, este mai sigur să comandați tot materialul pentru aceeași suprafață dintr-un singur lot de bobine. Când acest lucru nu este posibil, solicitați o citire de culoare și setați o toleranță, cum ar fi ΔE ≤ 1,5.

Lista de verificare pentru achiziții și inspecții

• Confirmați gradul substratului și greutatea stratului de acoperire pe certificatul morii înainte de producție.
• Solicitați o mostră de culoarea actuală a vopselei și aprobați-o înainte de tăierea bobinei.
• Verificați grosimea foii, înălțimea nervurilor și lățimea efectivă la recepție. Respingeți materialul în afara toleranței.
• Inspectați acoperirea pentru zgârieturi, rupturi ale bobinei sau culoare neuniformă. Deteriorările minore pot fi reparate, dar zonele mari de deteriorare trebuie înlocuite.
• Dacă acoperișul trebuie să îndeplinească un anumit grad de ridicare a vântului, solicitați date de testare sau calcule pentru profilul selectat și aspectul elementelor de fixare.
• Pentru proiectele în care performanța la foc este o problemă, rețineți că o singură foaie de metal este incombustibilă, dar ansamblul complet al acoperișului poate include izolație combustibilă sau strat de bază care trebuie evaluat separat.
