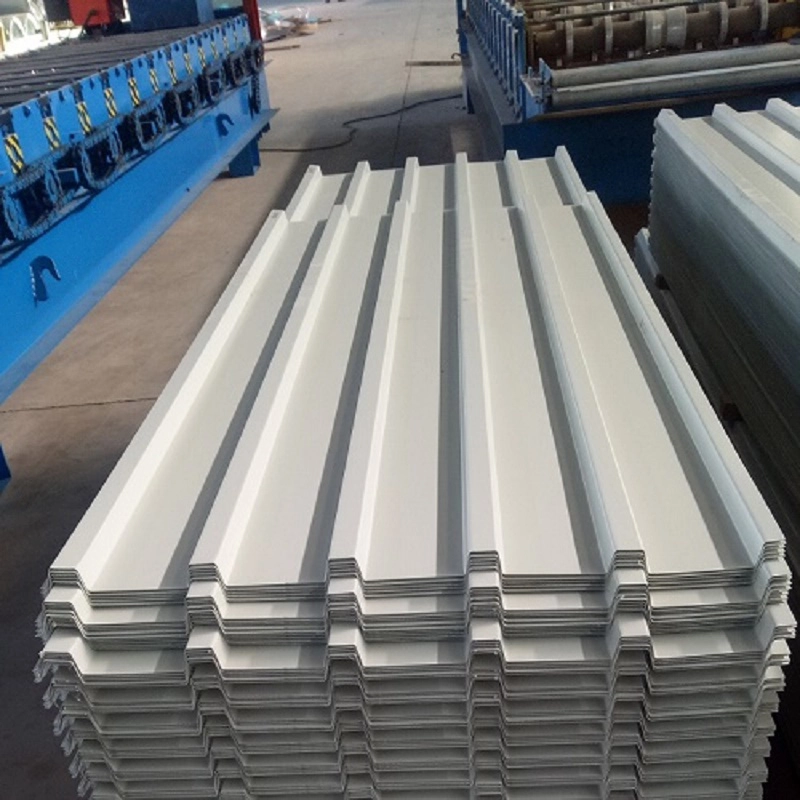

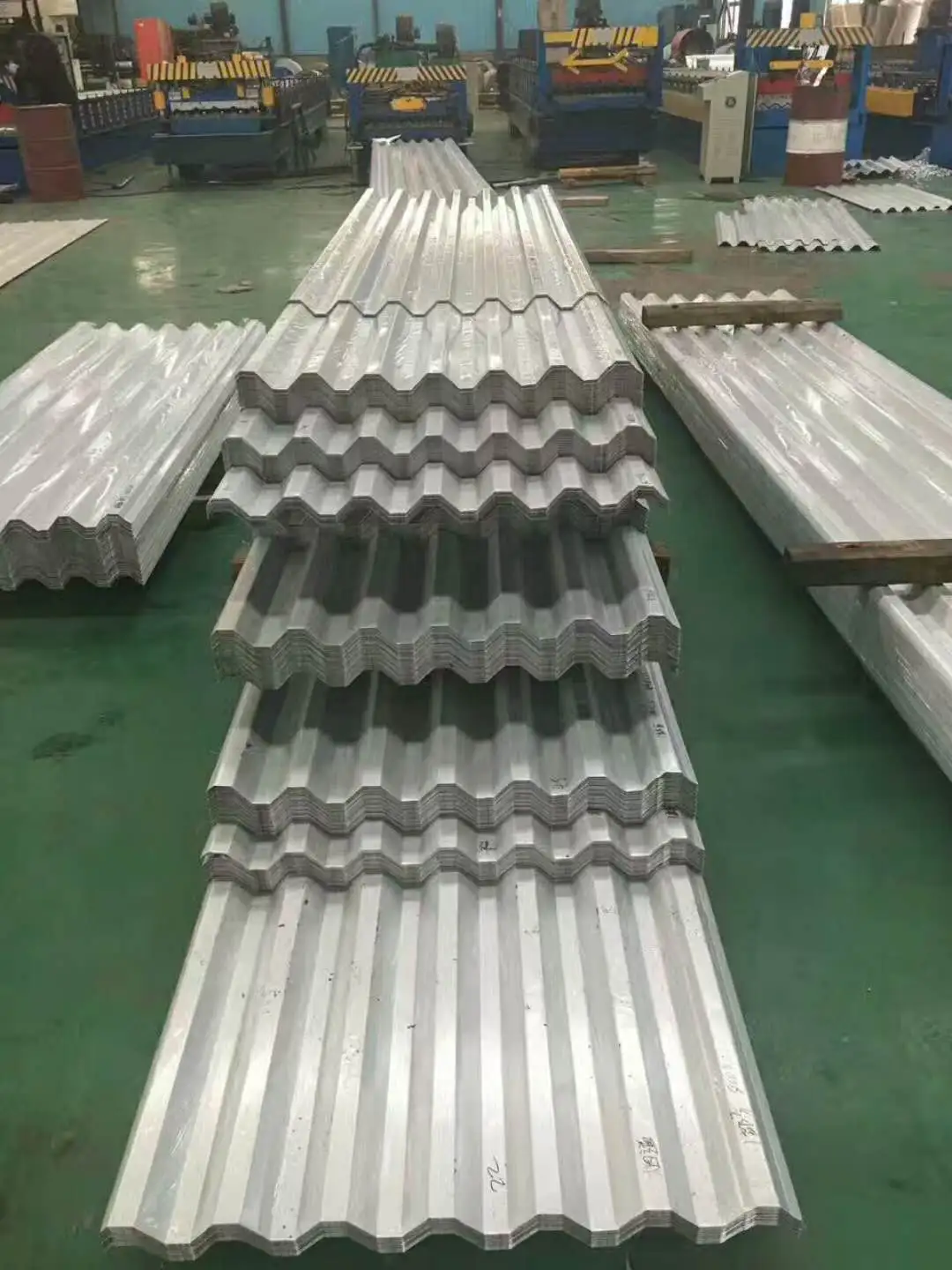

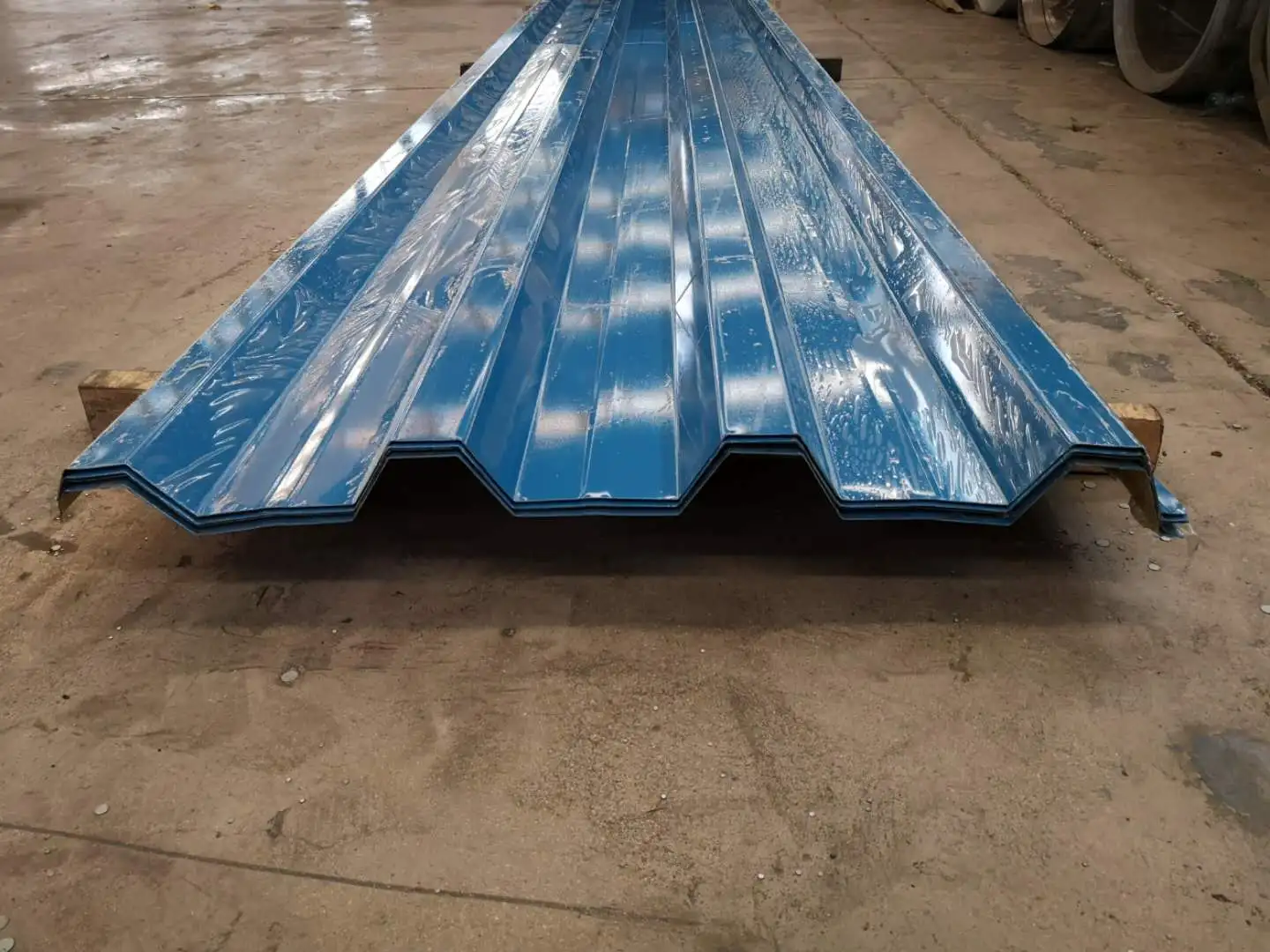

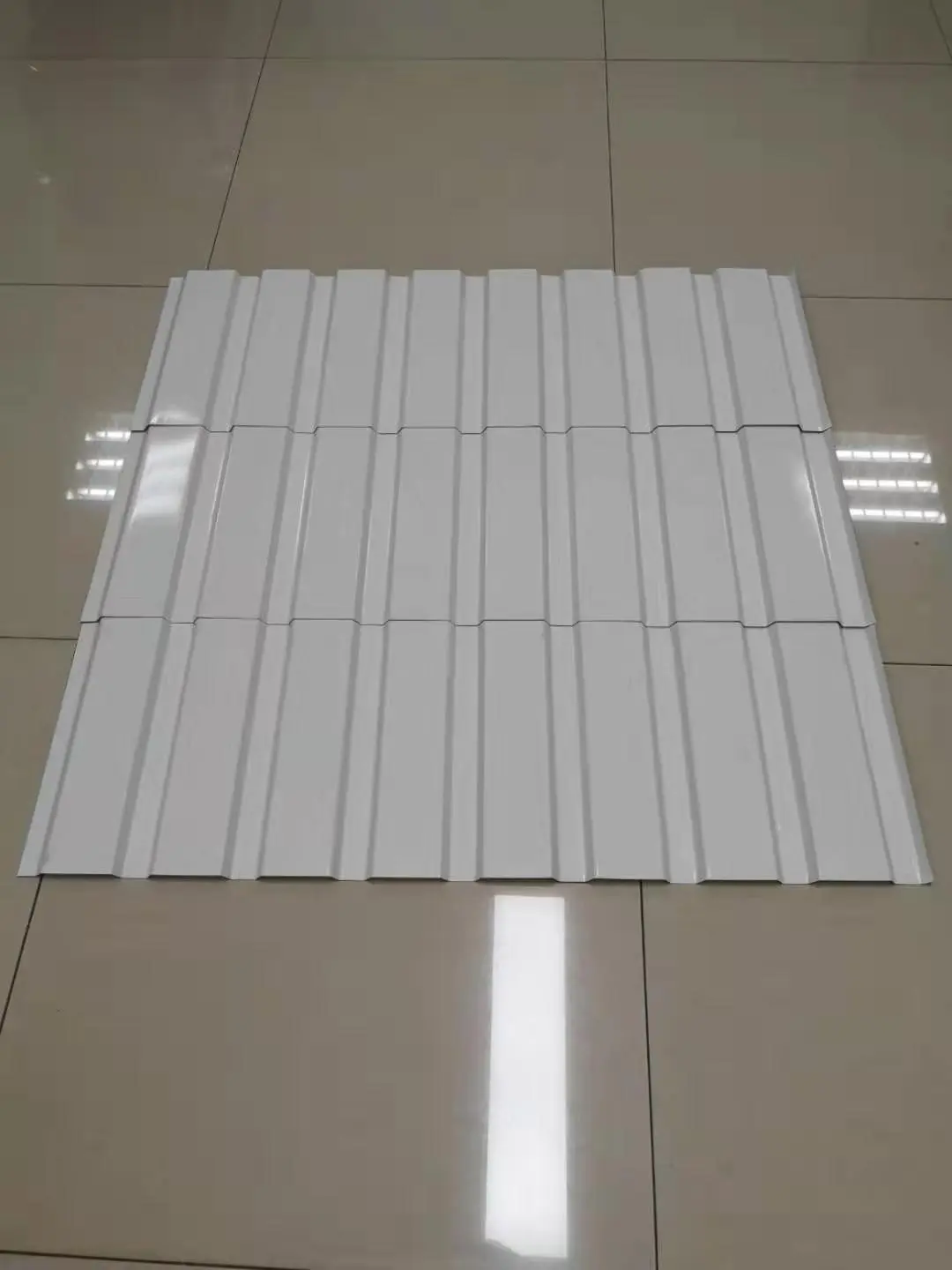

Foile de oțel profilate acoperite cu culoare sunt produse prin rulare la rece care formează bobine de oțel acoperite cu culoare în profile ondulate. Acestea servesc ca acoperiș, placare a pereților și decorațiuni interioare sau exterioare pentru clădiri industriale, depozite și structuri de oțel cu deschidere mare. Fiecare foaie constă dintr-un substrat de oțel care oferă rezistență mecanică, un înveliș metalic care acționează ca o barieră împotriva coroziunii și un strat organic care oferă rezistență și aspect la intemperii. SENBO operează mai multe linii de rulare pentru aceste profile, cu verificări interne privind geometria profilului, grosimea acoperirii și calitatea metalului de bază.
Materia primă este bandă de oțel laminată la rece sau la cald, furnizată de obicei într-o serie de 1000 mm lățime. Gradele de curgere includ 250 MPa, 280 MPa, 320 MPa, 350 MPa și 550 MPa. Structura de acoperire este conformă cu GB/T 12754. O configurație comună utilizează două straturi de strat de acoperire pe partea din față și un strat pe spate. Acoperirile din poliester (PE) sau fluorocarbon (PVDF) sunt selectate în funcție de rezistența necesară la intemperii. Tipul specific de acoperire este confirmat în momentul comenzii.
Grosimile comune variază de la 0,4 mm la 1,6 mm. Acoperișurile și placarea pereților folosesc de obicei minimum 0,5 mm până la 0,6 mm, în timp ce exteriorul clădirilor importante nu trebuie să fie mai mic de 0,6 mm. Pardoseala portantă poate necesita grosimi de până la 2 mm sau 3 mm. Înălțimile ondulației variază de la 10 mm la 200 mm. Pentru secțiunile neriginite, raportul înălțime/grosime ar trebui să fie de preferință menținut sub 200. Lățimea efectivă depinde de profil. Profilele utilizate pe scară largă includ YX35-125-750 (înălțimea nervurilor de 35 mm, lățime efectivă de 750 mm), Jiaochi 760 (YX51-380-760) și Jiaochi 820.
| Indicator de performanță | Parametru / Specificație | Temei sau observații |
|---|---|---|
| Standard executiv | GB/T 12755-2008 | Table profilate de otel pentru constructii |
| Standard de acoperire | GB/T 12754 | Table și benzi de oțel acoperite cu culoare |
| Grosimea comună | 0,4–1,6 mm | Acoperiș minim 0,6 mm pentru clădirile cheie |
| Gama de înălțime a nervurilor | 10–200 mm | Raportul înălțime-grosime de preferință ≤200 |
| Puterea de curgere | 250–550 MPa | 250 MPa și 350 MPa comune; 550 MPa pentru profile snap-lock |
| Greutate moartă | 6–10 kg/m² | Plic ușor |
| Lățimea foii de bază | 1000 mm comun | Seria de 600 mm, 1000 mm și 1200 mm disponibile |
| Pantă recomandată pentru acoperiș | 2–5% pentru lungime continuă | Limita de deviere l/300 |
| Cerințe de acoperire | Galvanizat la cald ≥90/90 g/m²; Acoperit cu Al-Zn ≥50/50 g/m² | Dacă nu se specifică altfel |
Tablele de oțel colorate cu profil cântăresc între 6 kg/m² și 10 kg/m², ceea ce este semnificativ mai mic decât placarea tradițională din beton sau zidărie. Limita de curgere variază de la 250 MPa la 550 MPa, oferind o bună rigiditate a diafragmei și capacitate de încărcare. La atelierul principal Huangshi Daye Special Steel, foile profilate YX114-333-666 pentru acoperișuri cu o grosime de metal de bază de 0,8 mm au fost instalate pe o suprafață de 13.200 m² numai pentru deschiderea BC, confirmând adecvarea pentru acoperișurile industriale mari.
Produsul acceptă atât prefabricarea din fabrică, cât și formarea la fața locului. La proiectul fabricii de optoelectronice Anhui Chaolong, mașinile de rulare montate pe vehicule au produs foi pe șantier, permițând instalarea imediată și prevenind deteriorarea transportului. Liftele cu braț articulat au ajutat la poziționare, crescând eficiența instalării cu 70% și reducând munca manuală la altitudine mare cu 60%. Proiectul a acoperit peste 76.000 m². Pentru magazia de depozitare închisă de la Yugang Material Yard din Lanzhou, cea mai mare structură tubulară de ferme din nord-vestul Chinei, panourile de acoperiș au folosit oțel galvanizat la cald, de înaltă rezistență, cu o grosime de 0,6 mm, cu un finisaj profilat colorat. Instalarea pe durata lungă a redus numărul de suprapuneri de acoperiș.

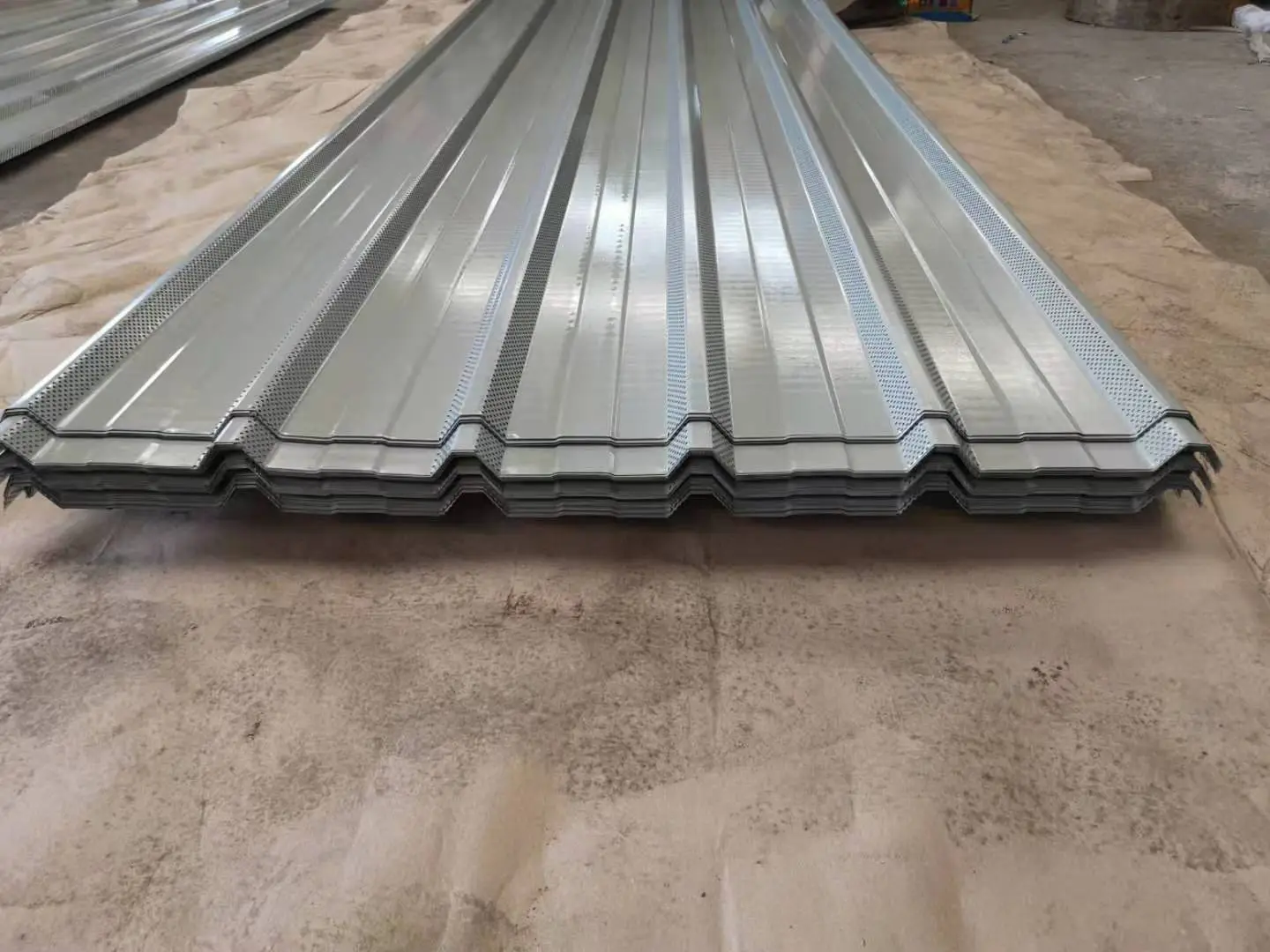

Acoperirea exterioară oferă proprietăți de autocurățare și rezistență la intemperii pe termen lung. Sistemele de acoperire pot fi ajustate pentru a se potrivi cu mediile corozive. Pentru substraturile galvanizate la cald, o greutate de acoperire pe două fețe de cel puțin 90 g/m² pe față este standard, dacă nu se specifică altfel. Pentru substraturile din aliaj de aluminiu-zinc, cel puțin 50 g/m² pe față. Atunci când foaia inferioară a unui acoperiș compozit funcționează ca un panou perforat fonoabsorbant, dimensiunea și distanța orificiilor trebuie să fie determinate de proiectarea acustică.
GB/T 12755-2008 specifică selecția materialului, configurația profilului, cerințele tehnice, toleranțele dimensionale și inspecția calității pentru foile de oțel profilate. Pentru a evita variațiile vizibile de culoare, este recomandabil să comandați toate foile pentru un singur proiect de acoperiș sau perete din același lot de producție.
Înălțimea nervurilor afectează rigiditatea la încovoiere și capacitatea de întindere. Pentru deschideri scurte, nervuri joase, cum ar fi 35 mm, pot fi suficiente. Pentru deschideri mai lungi sau sarcini mai mari, sunt necesare profile mai adânci, cum ar fi 51 mm sau mai mult. Profilul trebuie selectat pe baza tabelelor de intervale și a calculelor de proiectare, nu numai pe aspect.
O pantă de 2% până la 5% este tipică pentru foi de lungime continuă fără ture de capăt. Pantele mai mici cresc riscul de apă, ceea ce poate scurta durata de viață a stratului de acoperire. Trebuie luate în considerare, de asemenea, intensitatea precipitațiilor locale și proiectarea drenajului.
Da, multe profile pot fi curbate la o rază mare prin rulare sau prin presare. Raza minimă depinde de grosimea foii, geometria nervurii și tipul de acoperire. Se recomandă coordonarea timpurie cu producătorul.
Pentru mediile industriale de coastă sau corozive, este de preferat un substrat acoperit cu Al-Zn cu cel puțin 50 g/m² pe parte și este adesea specificat un strat de acoperire PVDF. În condiții extrem de agresive, pot fi necesare greutăți mai mari de acoperire sau măsuri suplimentare de protecție.
Furnizorii ar trebui să furnizeze certificate de testare pentru oțel de bază și înregistrări ale grosimii acoperirii. Dimensiunile profilului și starea suprafeței sunt verificate în timpul producției și înainte de expediere. Pentru proiectele care necesită o ridicare specifică a vântului sau performanțe structurale, rapoartele de testare sau calculele pot fi furnizate la cerere.
