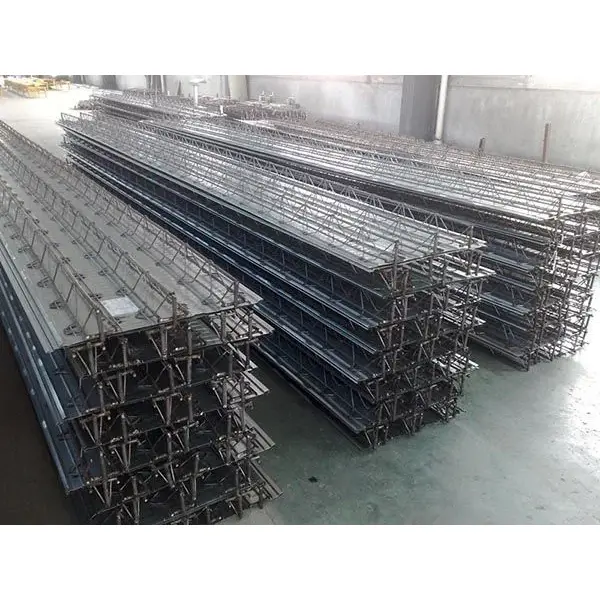

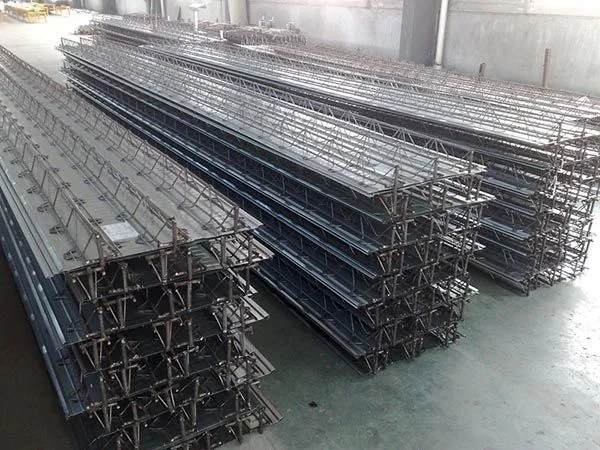

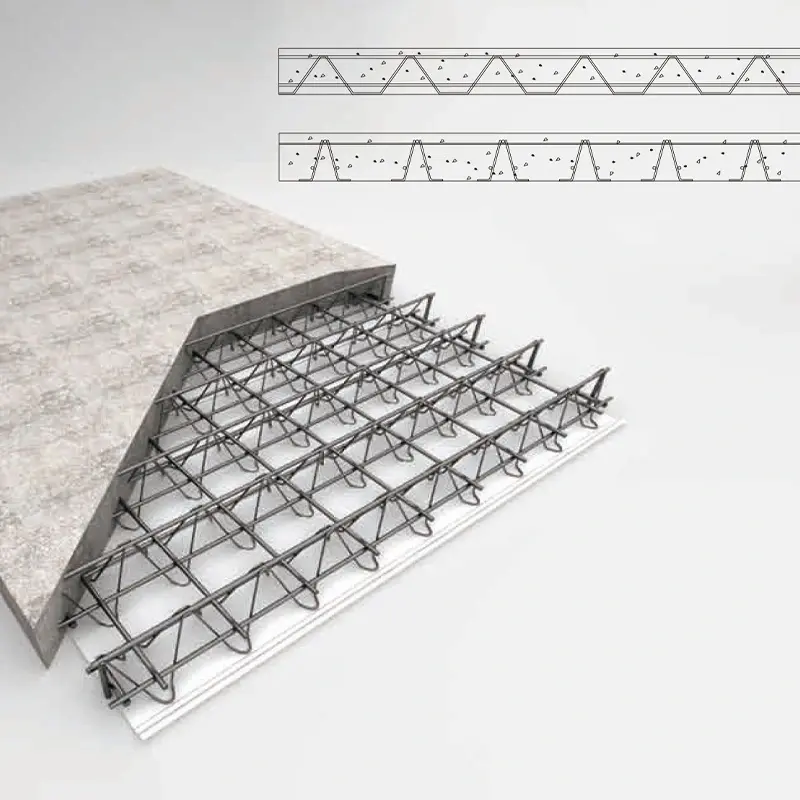

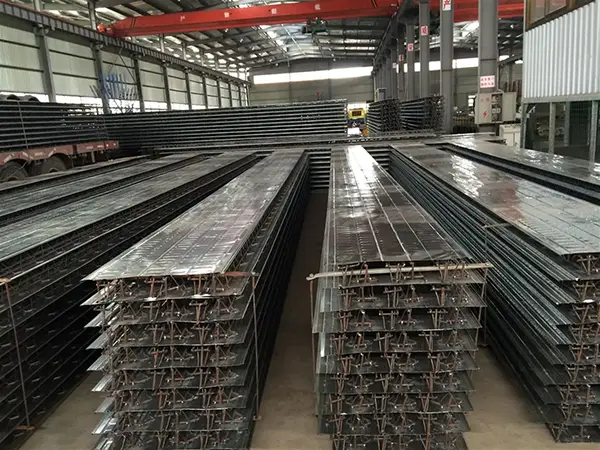

Pardoseala pentru podea cu armaturi de armare este un panou compozit portant, format prin combinarea unei armaturi de oțel cu o placă inferioară pe o linie de producție automată. Armatura în sine constă din bare de coardă superioară, bare de coardă inferioară și bare de bandă unite prin sudare prin puncte de rezistență, creând o structură triunghiulară stabilă. Această ferme este apoi sudată pe o placă inferioară, de obicei o tablă de oțel galvanizată de 0,5 mm grosime sau o placă de fibrociment.
Materiale de constructii SENBOfurnizează acest produs ca parte a gamei de podele cu structură de oțel. Pardoseala servește ca cofraj permanent în timpul construcției și mai târziu contribuie la performanța structurală a plăcii de beton.
Barele de coardă de sus și de jos sunt de obicei realizate din oțel HRB400 sau CRB550, în timp ce barele de bandă folosesc de obicei oțel HPB300, HRB400 sau CPB550. Barele de sprijin verticale și orizontale sunt în general HPB300 sau HRB400.
Când se folosește o tablă de oțel galvanizat ca cofraj inferior, grosimea acesteia este de 0,5 mm, limita de curgere este de cel puțin 250 N/mm² și greutatea stratului de zincare pe două fețe este de cel puțin 120 g/m². Foaia de jos vine în două lățimi: Tip A (600 mm) și Tip B (576 mm).
Înălțimile fermelor din oțel variază de la 50 mm la 340 mm, corespunzătoare grosimilor plăcilor de la 80 mm la 370 mm. Diametrele coardelor superioare și inferioare sunt de 6–12 mm, iar diametrele barelor de bandă sunt de 4–8 mm. Există mai multe serii de produse, cum ar fi TD1–TD7 și HB1–HB8, TD3-90 fiind un model utilizat în mod obișnuit.
Produsele sunt clasificate în funcție de tipul de cofraj de fund. Tipul tradițional folosește o tablă de oțel galvanizat, în timp ce tipul permanent (nedemontabil) folosește beton fin agregat sau placă de fibrociment. Conform atlaselor standard naționale 23CG56-1 și 23CG56-2, produsele de cofraj permanent de fund elimină necesitatea demontării cofrajului la fața locului, oferă o finisare netedă a părții inferioare și sunt potrivite pentru medii umede sau curate, precum și pentru clădiri fără tavane suspendate.
Un proiect super-înalt în curs de construcție are o suprafață totală de 218.000 m². Turnul A se ridică la 39 de etaje (176,1 m), iar Turnul B ajunge la 51 de etaje (212,4 m). Proiectul a folosit 140.800 m² de sisteme de tablă și 16.100 m² de cofraj de margine. Grosimile plăcilor au variat de la 110 mm la 150 mm, iar fermele au fost fabricate utilizând sudarea în puncte de rezistență de înaltă frecvență.
În comparație cu plăcile tradiționale turnate pe loc, această metodă a eliminat instalarea cofrajului, îndepărtarea cofrajului și legarea manuală a barelor de armare. Calitatea construcției a rămas stabilă și de încredere pe tot parcursul.
Centrul de expoziții Zhongguancun AI Science and Technology Park este un proiect pilot de „cladire cu zero carbon” din Beijing. Structura cadru de oțel cu patru etaje a fost proiectată pentru intensitatea seismică 8. Are o deschidere maximă de 3,5 m și o lungime maximă în consolă de 8,25 m.
S-a folosit pardoseală tip TD3-90, cu o înălțime a fermei de 90 mm și o grosime totală a plăcii de 120 mm. Lucrarea maximă nesusținută în timpul construcției a fost de 3,0 m. În zona cantilever de 8,25 m, au fost instalați stâlpi verticali dubli temporari la mijlocul travei pentru a induce o cambra ascendentă de 1,5‰, asigurând siguranța structurală.
Armătura este acoperită complet în beton, oferind rezistență la foc similară plăcilor tradiționale turnate pe loc. Testele indică faptul că o placă cu grosimea de 100 mm (corespunzând unei ferme de oțel înalte de 70 mm) atinge o rezistență la foc de 1,68 ore. Tabla de otel zincat nu necesita protectie suplimentara la foc.
În comparație cu plăcile compozite care utilizează pardoseli din oțel profilat, podeaua din oțel oferă o rezistență mai bună la coroziune. Deoarece tabla de oțel galvanizat nu contribuie la rezistența structurală în faza de funcționare, rugina nu poate compromite integritatea structurală.
Producția din fabrică asigură o distanță uniformă a armăturilor și o grosime constantă a acoperirii betonului. Lucrările de legare la fața locului sunt reduse cu 60%–70%. Pentru proiectul de subsol Xiqing Houtai Plot G din Tianjin, utilizarea acestei tehnologii a scurtat perioada de construcție cu aproximativ 10 zile și a dus la economii totale de costuri de 1,972 milioane RMB. Costul global pe metru pătrat a fost cu peste 20% mai mic decât plăcile tradiționale din compozit.
Următorii parametri se bazează pe standardul industrial JG/T 368-2012 și pe atlasele standard naționale. Personalizarea este disponibilă.
| Indicator de performanță | Parametru/Specificație | Standard / Note |
|---|---|---|
| Standard executiv | JG/T 368-2012 „Pardoseală din oțel pentru podea” | Standardul actual al industriei |
| Baza de proiectare | 22G522-1, 23CG56-1/2 | Atlas național standard |
| Material de bară de armare | Acorduri de sus/de jos: HRB400/CRB550; Membri web: HPB300/HRB400 | |
| Înălțimea truss | 50–340 mm | Corespunde grosimii plăcii de 80–370 mm |
| Diametrul coardei sus/inferioare | 6–12 mm | |
| Diametrul membrului Web | 4–8 mm | |
| Grosimea plăcii de jos | Tablă de oțel galvanizat: 0,5 mm; Beton cu agregate fine: 18–25 mm; Placă de fibrociment: 12–20 mm | |
| Acoperire galvanizată | ≥120 g/m² | Cu două fețe |
| Lățimea panoului | Tip A: 600 mm; Tip B: 576 mm; Tip C (cofraj permanent): 1200 mm | |
| Lungimea panoului | 1,0–12,0 m (Max. până la 7,2 m) | |
| Capacitate de forfecare la sudare | Noduri: conform Tabelului 7; Suport la coarda de jos: ≥6 kN; Suport la coarda superioară: ≥13 kN |
1. Prefabricarea din fabrică asigură consistența.Armatura este formată prin sudare automată prin puncte de rezistență, care menține distanța dintre armături uniforme și dimensiunile precise. Acest lucru reduce legarea la fața locului cu 60%-70% și duce la o calitate mai consistentă a construcției.
2. Rigiditate bidirecțională comparabilă cu plăcile turnate la locul lor.Sistemul poate fi proiectat ca o placă cu două sensuri, oferind o rigiditate similară cu o placă de beton armat turnată pe loc, cu armătură în două sensuri. Performanța seismică este în general mai bună decât plăcile compozite din oțel profilat.
3. Rezistenta la foc si la coroziune fara straturi suplimentare.Deoarece armătura este complet acoperită în beton, o placă de 100 mm atinge o rezistență la foc de 1,68 ore fără ignifugare. Tabla zincată servește doar ca cofraj, astfel încât coroziunea nu afectează siguranța structurală.
4. Soffit neted și grosime redusă a plăcii.Partea inferioară este plată. În comparație cu pardoseala din oțel profilat standard, grosimea totală a plăcii poate fi redusă cu 30–50 mm, menținând în același timp aceeași înălțime clară a tavanului, ceea ce ajută la scăderea înălțimii de la podea la podea.
5. Beneficii de cost și program.Cofrajul este eliminat, sprijinirea este redusă la minimum și construcția simultană cu mai multe etaje devine posibilă. Tabla de jos realizează o utilizare a suprafeței de 96% cu o grosime de oțel de numai 0,5 mm, reducând consumul de material.
Pentru proiectarea plăcii în două sensuri:Pardoseala cu armatura de armare poate fi proiectată ca o placă în două sensuri prin adăugarea de armături suplimentare în direcția transversală. Confirmați cu inginerul structural că aspectul panoului și condițiile de sprijin corespund ipotezelor de proiectare.
Pentru aplicații permanente de cofraj de fund:Alegeți beton cu agregat fin sau placă de fibrociment atunci când este necesară o suprafață netedă fără tavan suspendat. Verificați dacă mediul este adecvat pentru materialul de cofraj inferior selectat.
Pentru console lungi:S-ar putea să fie nevoie de suporturi temporare, așa cum s-a demonstrat în proiectul Zhongguancun, unde s-au folosit stâlpi dubli pentru a induce cambra în sus. Calculați cerințele de deformare și cambra pe baza lungimii reale a cantileverului și a sarcinilor de construcție.
În timpul instalării:Asigurați calitatea sudurii la toate nodurile și suporturile. Respectați distanța de sudură specificată și presiunea electrodului. Pentru foile galvanizate, evitați căldura excesivă care ar putea deteriora stratul de acoperire. Protejați panourile de umiditate dacă sunt depozitate pe șantier pentru perioade lungi de timp.
1.Sisteme de podea și acoperiș pentru structuri de oțel înalte și superînalte.
2.Structuri de pardoseală cu deschidere lungă și în consolă mare.
3.Platforme și podele de operare în fabrici industriale și depozite logistice.
4.Clădiri care necesită rezistență la umiditate, rezistență la coroziune sau medii cu camere curate, unde se recomandă cofrajele de fund permanent.
Plăcile compozite din tablă de oțel profilate se bazează pe puntea de oțel atât ca cofraj, cât și ca armătură de întindere. Pardoseala cu armatura din armatura foloseste o armatura separata din otel pentru armarea structurala, astfel incat tabla de jos serveste doar ca cofraj. Aceasta înseamnă că foaia de jos poate fi mai subțire (0,5 mm) și coroziunea nu afectează capacitatea structurală. Partea inferioară a plăcii este, de asemenea, mai plată.
Cofrajele de fund permanent (beton cu agregat fin sau placă de fibrociment) elimină necesitatea decofrarii după întărirea betonului. Oferă o parte inferioară netedă și curată, care poate fi lăsată expusă fără tavan suspendat. Acest lucru este util în special în aplicații umede, curate sau arhitecturale.
Da. Adăugând armături transversale și proiectând suporturile panoului în consecință, sistemul poate obține un comportament bidirecțional al plăcii similar cu o placă turnată pe loc. Designul trebuie să țină cont de dimensiunile panoului și de orientarea fermei.
Cerințele de susținere depind de înălțimea fermei, grosimea plăcii și deschiderea. Pentru deschideri tipice de până la aproximativ 3 m, nu poate fi necesar niciun sprijin temporar. Pentru deschideri mai lungi sau cantilever, se folosesc stâlpi sau recuzite temporare. Tabelele producătorului și calculele inginerului structural ar trebui să determine aranjamentul exact.
Principalul standard al industriei este JG/T 368-2012 „Steel Truss Floor Decking”. Referințele de proiectare includ atlasele standard naționale 22G522-1 și 23CG56-1/2. Testarea materialelor și sudură urmează cerințele din aceste documente.
Tianjin SENBO Building Materials Technology Co., Ltd. este un producător de pardoseli pentru podea cu bare de armare, podele cu profil deschis, podele portante și alte produse metalice. Baza noastră de producție este situată în Zona de Dezvoltare Economică Jinghai, Tianjin, China, echipată cu linii de producție automate și un proces de inspecție a calității în patru etape. Pentru mai multe informații despre fabrica noastră, certificări, capabilități de testare și referințe la proiecte, vă rugăm să vizitațiDespre noipagina saucontactați echipa noastră de ingineri.
