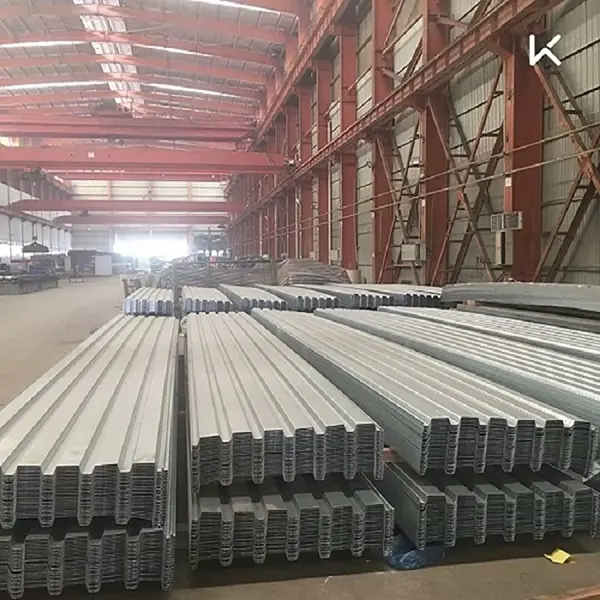

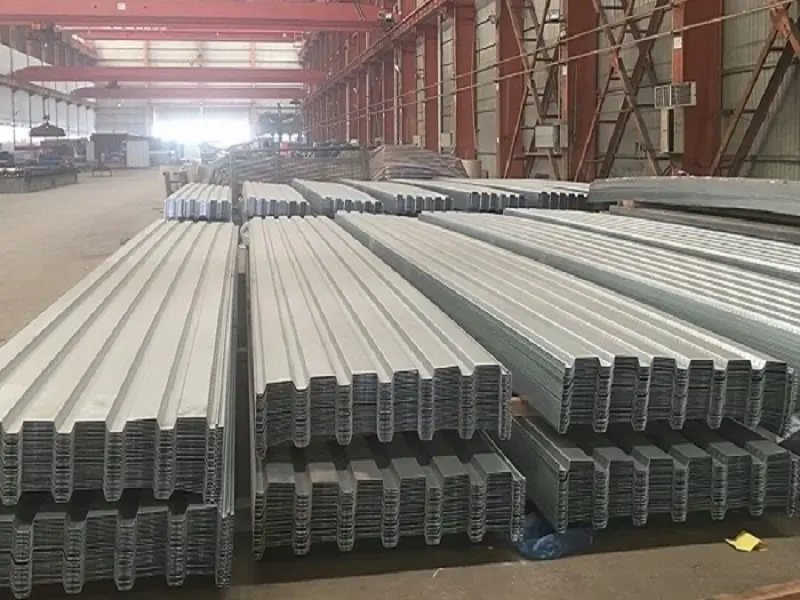

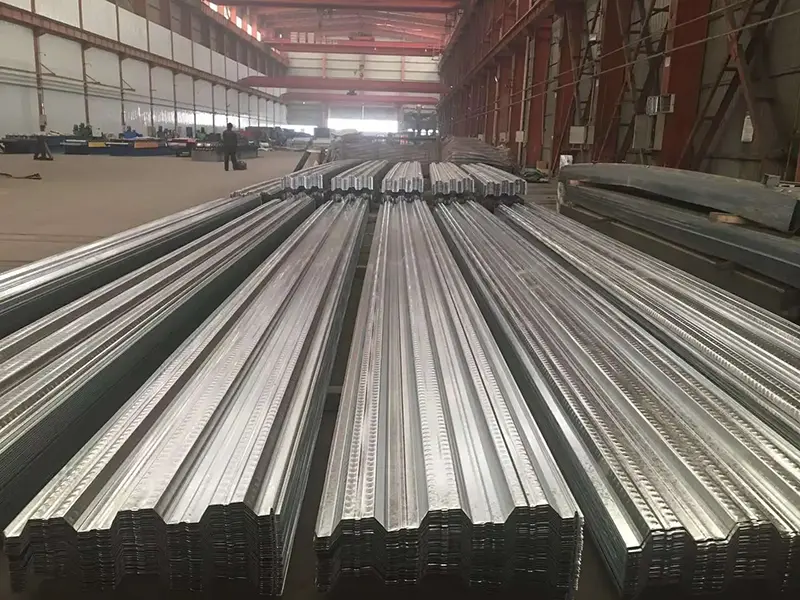

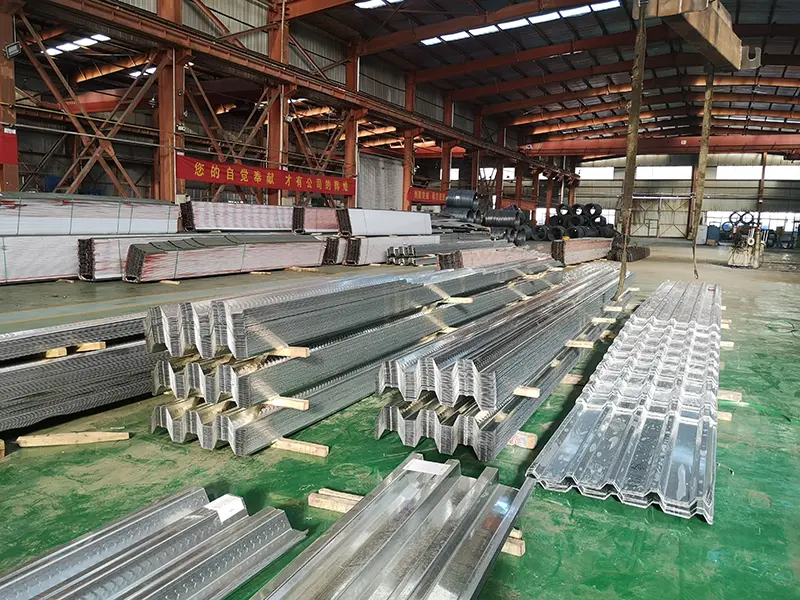

Materiale de constructii SENBOfurnizează podele compozite ca parte a gamei sale de produse pentru structuri din oțel. Aceste foi de oțel profilate servesc ca cofraj permanent în timpul construcției și ca armătură de întindere în timpul fazei de service, lucrând împreună cu betonul pentru a forma un sistem de pardoseală integrat.
Plăcile de podea compozite, cunoscute și sub denumirea de pardoseală, sunt un sistem modern de pardoseală creat prin așezarea foilor de oțel profilate direct pe grinzile de oțel și conectarea acestora prin sudarea prin știfturi prin punte. Acest lucru creează un sistem care acționează ca o unitate integrată pentru portantă și deformare.
Principiul tehnic se bazează pe rolurile distincte jucate de oțel și beton în fazele de construcție și service.
Faza de construcție:Tabla de oțel profilată servește ca cofraj permanent, susținând greutatea proprie a betonului umed și sarcinile active de construcție. Oferă o platformă de lucru solidă și facilitează operațiunile de turnare secvențiale, cu mai multe etaje.
Faza de service:Tabla de oțel profilată acționează ca armătură de întindere la partea inferioară a plăcii, lucrând împreună cu betonul pentru a suporta sarcinile de serviciu. Acest lucru reduce volumul necesar de armătură convențională și beton.
Pe baza profilului secțiunii transversale a plăcilor de oțel, plăcile de podea compozite sunt clasificate în trei tipuri: profile cu nervuri deschise, nervuri închise și profile reintrante (sau nervuri restrânse).

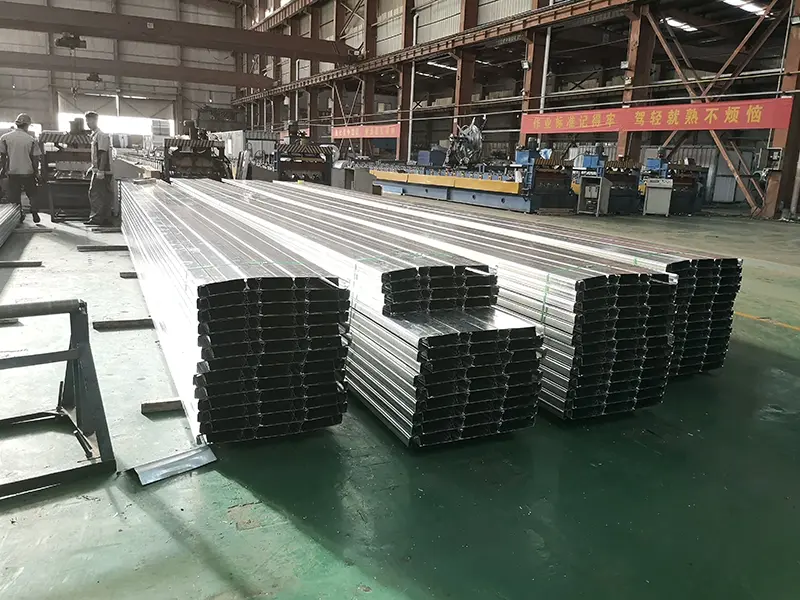

Pentru produsele cu profil închis, cum ar fi modelele YXB48-200-600 și YXB65-185-555, designul cu nervuri închise acoperă complet nervurile în beton. Aceasta funcționează la fel ca barele de armătură din plăcile turnate pe loc, maximizând proprietățile structurale respective atât ale oțelului, cât și ale betonului, oferind în același timp o rezistență superioară la foc.
Construcția plăcilor de podea compozite trebuie să îndeplinească următoarele cerințe de bază în conformitate cu standardele naționale și codurile industriale.
| Indicator de performanță | Parametri/Specificații | Note / Baza standard |
|---|---|---|
| Material de bază | Q235, Q345 etc. | Bobina de otel galvanizat la cald |
| Grosimea comună | 0,7–1,5 mm | Depinde de tipul profilului și de cerințele de încărcare |
| Acoperire galvanizată | ≥120 g/m² (ambele părți) | Îndeplinește cerințele antirugină pentru durata de viață |
| Exemple de profil | YXB48-200-600, YXB65-185-555 etc. | Tipuri principale cu profil închis |
| Lățimea efectivă | 600–762 mm | Depinde de tipul profilului |
| Puterea de curgere | 235–345 MPa | material Q235/Q345 |
| Lățimea nervurii/canelului | ≥50 mm | Cerință pentru turnarea betonului |
| Grosimea totală a plăcii | ≥90 mm | Acoperire din beton deasupra tablei de oțel profilate ≥50 mm |
| Standarde aplicabile | GB 55004-2021; 05SG522 | Cod obligatoriu pentru structurile compozite; atlas standard național |
Plăcile de podea compozite se aliniază cu cerințele rapide de construcție ale structurilor primare din oțel. Odată așezate, tablele de oțel profilate servesc drept platforme de lucru imediate, permițând fluxuri de lucru secvențiale de construcție care permit instalarea simultană pe mai multe etaje și turnarea în etape a betonului. În aplicațiile de clădiri super-înalte, această caracteristică sprijină controlul eficient al programului general de construcție.
Testată de Centrul Național de Supraveghere și Inspecție a Calității Sistemelor Fixe de Stingere a Incendiului și a Componentelor Rezistente la Foc, podeaua compozită cu profil închis îndeplinește cerințele de evaluare a rezistenței la foc fără a fi nevoie de spray ignifug în anumite configurații. Conform Codului Tehnic pentru Protecția la Incendiu a Constructurilor de Oțel (GB 51249-2017), dacă podeaua compozită îndeplinește cerințele de verificare a rezistenței la foc prin luarea în considerare a efectului membranei, nu sunt necesare măsuri suplimentare de protecție împotriva incendiilor. Efectul membranei în cazul deformărilor mari permite platformei să-și utilizeze potențialul inerent de rezistență la foc.
Designul cu nervuri închise asigură că nervurile din oțel ale punții sunt complet acoperite în beton, similar cu barele de armare dintr-o placă turnată pe loc. Acest lucru maximizează proprietățile respective atât ale oțelului, cât și ale betonului în cadrul unui sistem de armare structurală. Testele experimentale confirmă faptul că podelele cu profil închis au o capacitate portantă superioară și rezistență la forfecare în comparație cu sistemele cu profil deschis.
Pardoseala compozită folosește tablă de oțel profilată ca cofraj permanent, eliminând procesele de instalare, decofrare și sprijinire asociate cofrajelor tradiționale din lemn. În timpul fazei de service, funcționează ca armătură de întindere inferioară, reducând cantitatea totală de armă necesară. Reliefurile de pe suprafața punții creează o legătură puternică cu betonul, iar includerea nervurilor de rigidizare asigură că sistemul oferă o capacitate portantă mare.
1. Cofraj permanent fără decofrare.Tabla de oțel profilată înlocuiește cofrajele tradiționale, eliminând etapele de instalare, decopertare și sprijinire. Acest lucru scurtează programul de construcție și reduce costurile cu forța de muncă.
2. Funcție structurală duală.Folia servește ca cofraj în timpul construcției și ca armătură de întindere în timpul fazei de serviciu, reducând consumul de armătură și beton.
3. Rezistența la foc a punților cu profil închis.Podelele compozite cu profil închis testate pot îndeplini cerințele de evaluare a rezistenței la foc fără spray ignifug, reducând costurile proiectului.
4. Flux de lucru secvenţial eficient.Sistemul acceptă instalarea simultană și turnarea în etape a betonului pe mai multe etaje. Odată instalată, podeaua servește drept platformă de lucru pentru sarcinile ulterioare, cum ar fi instalarea pe tavan și rutarea utilităților.
5. Performanță seismică.Pardoseala este conectată la grinzile primare și secundare de oțel prin știfturi de forfecare, formând un sistem structural integrat cu rezistență seismică îmbunătățită.
Pentru selectarea profilului:Profilele cu nervuri închise sunt recomandate pentru proiectele care necesită rezistență la foc mai mare și acțiune compozită fără ignifugare suplimentară. Profilele cu nervuri deschise pot fi utilizate acolo unde se preferă o instalare mai simplă sau o greutate mai mică, dar rezistența la foc și capacitatea de încărcare trebuie verificate separat.
Pentru grosimea plăcii și armături:Grosimea totală a plăcii trebuie să fie de cel puțin 90 mm, cu o acoperire de beton de cel puțin 50 mm deasupra tablei de oțel profilate. Cantitatea de armătură suplimentară depinde de deschiderea, sarcina și cerințele de rezistență la foc.
Pentru durabilitatea acoperirii galvanizate:Greutatea standard a stratului galvanizat este de cel puțin 120 g/m² pe ambele părți. Pentru medii foarte corozive, poate fi necesară o acoperire mai grea sau o protecție suplimentară.
În timpul instalării:Asigurați-vă că știfturile de forfecare sunt sudate corect prin punte în grinda de oțel. Urmați distanța dintre știfturi și distanța dintre margini specificate. Verificați dacă platforma este susținută adecvat în timpul turnării betonului pentru a preveni deformarea excesivă.
1.Sisteme de podea și acoperiș pentru structuri de oțel înalte și superînalte.
2.Clădiri publice cu deschidere mare, cum ar fi stadioane, centre de expoziții și terminale de aeroport.
3.Pardoseli pentru clădiri industriale și comerciale, inclusiv fabrici industriale, depozite logistice și structuri de parcare.
4.Proiecte de structură de oțel care necesită o construcție rapidă și fluxuri de lucru în etape, secvențiale.
Profilele cu nervuri deschise au nervuri trapezoidale expuse care nu sunt complet înglobate în beton, în timp ce profilele cu nervuri închise au nervuri care sunt complet închise. Profilele cu nervuri închise oferă în mod obișnuit o acțiune mai bună a compozitului și o rezistență la foc, deoarece nervurile acționează ca niște bare de armare, iar betonul învelește complet oțelul.
Nu întotdeauna. Podelele compozite cu profil închis pot îndeplini cerințele de rezistență la foc fără spray ignifug dacă îndeplinesc condițiile din GB 51249-2017, cum ar fi luarea în considerare a efectului membranei. Cu toate acestea, profilele cu nervuri deschise sau punțile cu plăci mai subțiri pot necesita protecție suplimentară împotriva incendiilor. Se recomandă o evaluare a tehnicii de incendiu.
Pardoseala este conectată la grinzi de oțel prin sudare prin știfturi prin punte. Știfturile de forfecare sunt sudate prin punte în flanșa grinzii, creând o legătură compozită. Diametrul stâlpului, distanța și încastrarea trebuie să respecte proiectul proiectului și standardele relevante.
Grosimea necesară depinde de tipul profilului, deschiderea, grosimea betonului și sarcinile de proiectare. Pentru podelele tipice de birouri sau rezidențiale, o grosime de 0,8–1,2 mm este obișnuită, dar deschiderile mai lungi sau sarcinile mai grele pot necesita 1,2–1,5 mm. Calculele structurale trebuie efectuate pentru a determina grosimea adecvată.
Învelișul galvanizat standard oferă o bună rezistență la coroziune pentru majoritatea aplicațiilor de interior. Pentru medii exterioare sau foarte corozive, poate fi specificată o acoperire galvanizată mai grea sau măsuri suplimentare de protecție. Consultați specificațiile proiectului pentru cerințele de durabilitate.
Tianjin SENBO Building Materials Technology Co., Ltd. este un producător de podele compozite, panouri de acoperiș arcuite Al-Mg-Mn, panouri de acoperiș cu îmbinare în picioare și alte produse metalice. Baza noastră de producție este situată în Zona de Dezvoltare Economică Jinghai, Tianjin, China, echipată cu linii de producție automate și un proces de inspecție a calității în patru etape. Pentru mai multe informații despre fabrica noastră, certificări, capabilități de testare și referințe la proiecte, vă rugăm să vizitațiDespre noipagina saucontactați echipa noastră de ingineri.
