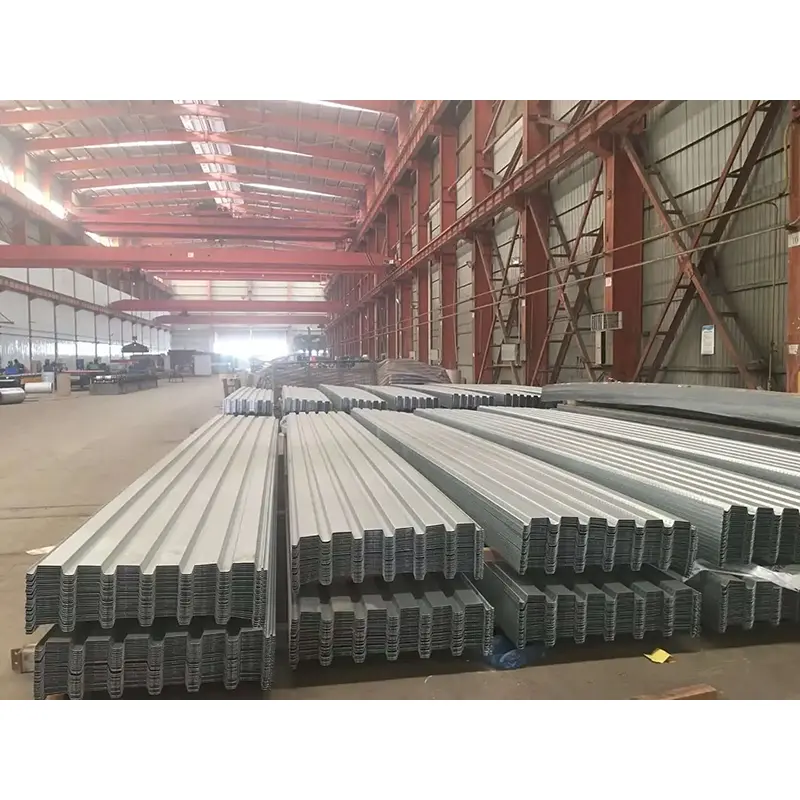

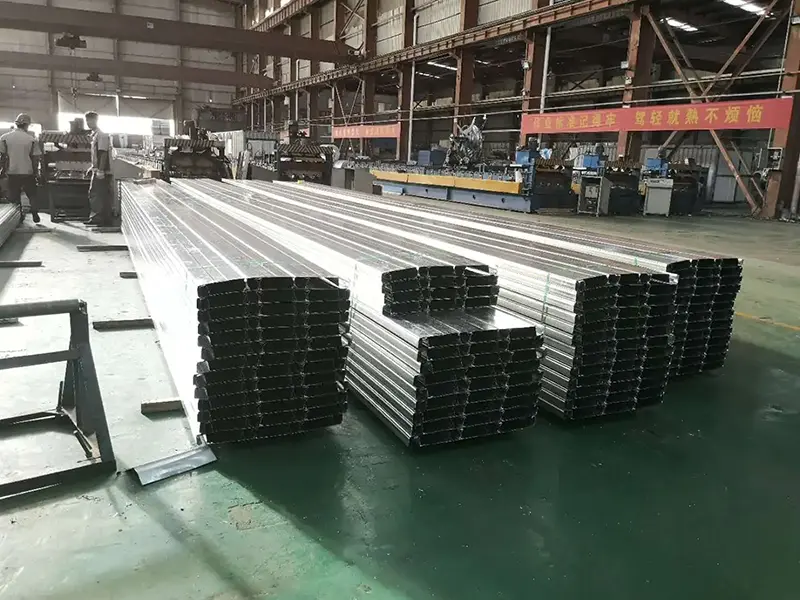

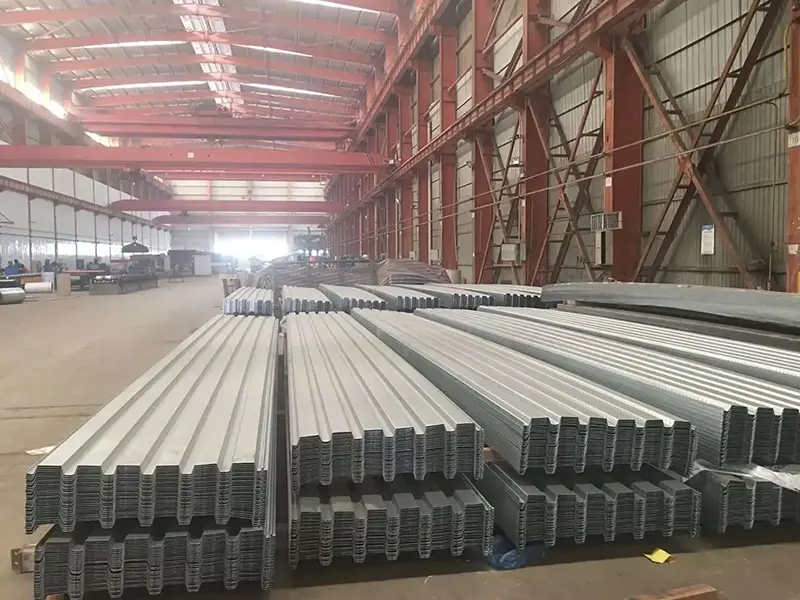

Pardoseala de podea portantă, cunoscută și sub denumirea de podele din oțel sau podele din oțel profilat, este o componentă de construcție laminată la rece realizată din tablă de oțel galvanizat. Secțiunea sa transversală ondulată ia forma unui V, U sau trapez, în funcție de profil.Materiale de constructii SENBOfurnizează aceste panouri ca parte a gamei de produse cu structură de oțel, oferind atât opțiuni cu profil deschis, cât și cu profil închis pentru sistemele de pardoseală compozită.
În timpul construcției, panourile acționează ca cofraj permanent. După ce betonul s-a întărit, ele servesc ca armătură de întindere la fundul plăcii. Această funcție dublă este ceea ce face ca sistemul să fie eficient din punct de vedere structural și economic.

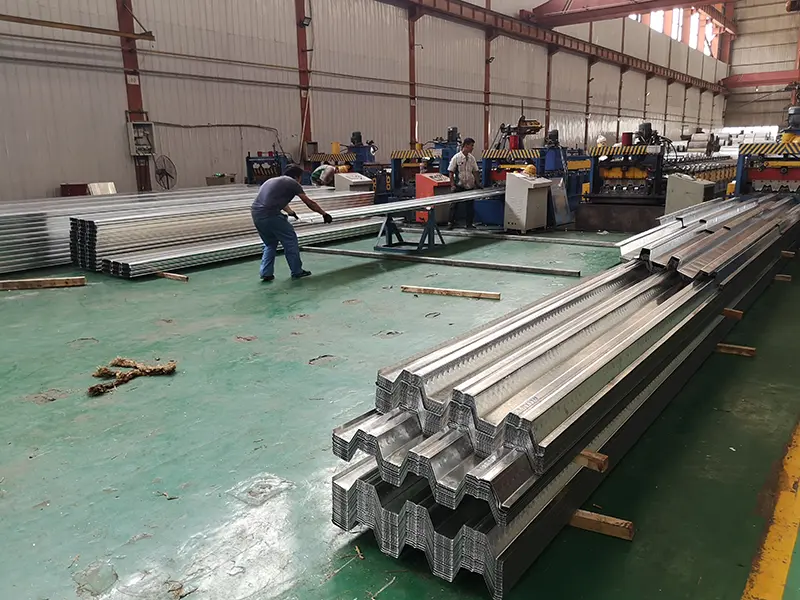

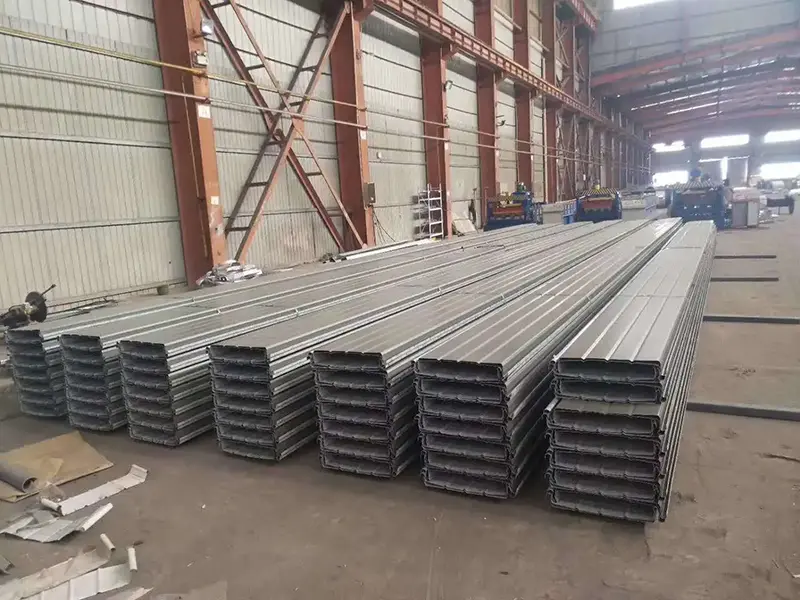

Pardoseala cu profil deschis, cum ar fi YX76-305-915 și YX75-300-880, are nervuri cu vârfuri deschise. Acest design facilitează amplasarea barelor de armare și trasarea liniilor de utilitate pe șantier. Modelele cu profil închis, inclusiv YX60-263-790 și YXB65-185-555, adoptă abordarea opusă: nervurile sunt complet închise, producând o parte inferioară plană și o rezistență mai bună la foc.
În ceea ce privește materialele de bază, sunt utilizate bobine de oțel galvanizat la cald în clase precum DX51D+Z, Q235 și Q345. Greutatea acoperirii cu zinc poate fi ajustată de la 40 la 600 g/m² pentru a se potrivi nevoilor specifice anticorozive. Un proces de rulare în 21 de etape modelează panourile, cu lungimi personalizate pe proiect. Echipajele de instalare pot acoperi de obicei 2.000–3.000 m² pe zi.
Pentru a forma un sistem structural integrat, panourile sunt sudate pe grinzi de oțel prin punte folosind știfturi de forfecare, în timp ce panourile adiacente sunt interblocate cu instrumente de prindere specializate.
Luați ca exemplu puntea cu profil deschis YX75-300-880. Cu o înălțime a nervurilor de 75 mm, distanța dintre nervuri de 300 mm și o lățime efectivă de 880 mm, versiunea cu grosimea de 1,0 mm oferă un moment de inerție de 135 cm⁴/m. Capacitatea de încărcare a etapei de construcție este de 3,2 kN/m², iar capacitatea finală a plăcii compozite ajunge la 8,5 kN/m². Când grosimea crește la 1,2 mm, momentul de inerție crește la 190 cm⁴/m, împingând capacitatea finală la 12,0 kN/m².
Modelul YX51-342-1025 spune o poveste similară. Rata sa de utilizare a materialului este de 82%, iar panoul de 1,0 mm asigură un moment de inerție de 63,50 cm⁴/m cu un modul de secțiune de 20,13 cm³/m.
Limita de curgere poate fi ajustată într-o gamă largă, de la 235 MPa până la 550 MPa, cu rezistența maximă la tracțiune între 340 și 700 MPa. În condiții de încărcare dinamică, durata de viață la oboseală atinge 2 milioane de cicluri, așa cum este specificat în UE EN1993-1-3. În testarea cu pulverizare sărată, panourile galvanizate rezistă până la 2.000 de ore fără apariția ruginii roșii, ceea ce se traduce printr-o durată de viață care depășește 25 de ani în mediile de coastă.
Secțiunea de înălțime a nervurilor de 51 mm a fost supusă simulării dinamicii fluidelor pentru a-și optimiza forma. Cu o placă de beton de 120 mm, atinge o capacitate portantă verticală de 3,5 kN/m² și oferă o rigiditate la încovoiere cu 42% mai mare decât un design comparabil cu nervuri de 35 mm. Analiza cu elemente finite confirmă în continuare un coeficient de uniformitate a transferului de sarcină de 0,92 pentru secțiunea de pas cu nervuri de 233 mm, ajutând la evitarea concentrației de 25% a tensiunii observată adesea în pardoseala convențională.
Nici performanța seismică nu este trecută cu vederea. Modelele selectate îndeplinesc cerințele de proiectare pentru zonele Intensity 8. De asemenea, au fost efectuate teste la foc: produsele cu profil închis îndeplinesc cerințele de rezistență la foc fără a necesita ignifugare aplicată prin pulverizare.
Tabelul de mai jos rezumă parametrii standard de producție. Personalizarea este disponibilă pentru cerințele specifice ale proiectului.
| Valoarea performanței | Parametru/Specificație | Note |
|---|---|---|
| Material de bază de calitate | DX51D+Z, Q235, Q345 | Tablă de oțel zincată la cald |
| Grosimea comună | 0,7–1,5 mm | Depinde de tipul profilului și de cerințele de încărcare |
| Puterea de curgere | 235–550 MPa | Reglabil |
| Acoperire cu zinc pe două fețe | 40–600 g/m² | Acoperirea cu zinc înalt necesită personalizare |
| Clasificarea profilului | Deschis/Închis | Vedeți mai jos specificațiile principale ale modelului |
| Lățimea efectivă | 600–1025 mm | Depinde de tipul profilului |
| Eficiența instalării | 2000–3000 m²/zi | Capacitate zilnică de instalare |
| Durată de viață de proiectare | ≥25 ani | Regiunile de coastă |
| Tip de profil | Înălțimea nervurii (mm) | Lățimea efectivă (mm) | Rata de utilizare a materialelor | Grosime comună (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8–1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8–1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8–1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8–1,2 |
1. Funcționalitate dublă.Un produs servește la două scopuri: cofraj permanent în timpul construcției și armarea la tracțiune odată ce placa este în funcțiune. Acest lucru reduce în mod natural consumul total de oțel.
2. Eficiența construcției.Pot fi instalate mai multe etaje simultan, cu beton turnat în etape. Acoperirea zilnică a instalării de 2.000–3.000 m² face ca proiectele să se miște rapid.
3. Proprietăți mecanice verificabile.Limita de curgere este reglabilă de la 235 la 550 MPa, iar capacitățile de încărcare a plăcii compozite au fost confirmate prin testare. O gamă completă de specificații de model este disponibilă pentru selecție.
4. Rezistenta la coroziune.Cu niveluri de galvanizare personalizabile de la 40 până la 600 g/m² și rezistență la pulverizarea cu sare de până la 2.000 de ore, panourile oferă o durată de viață de peste 25 de ani chiar și în regiunile de coastă.
5. Flexibilitatea profilului.Profilele cu nervuri deschise simplifică amplasarea armăturilor și dirijarea utilităților, în timp ce profilele cu nervuri închise oferă o parte inferioară plană și o rezistență îmbunătățită la foc. Alegerea corectă depinde de prioritățile proiectului.
Pentru podele cu profil deschis:Acest tip funcționează bine atunci când este nevoie de plasarea armăturilor la fața locului sau de rutarea utilității în interiorul nervurilor. Rețineți că pot fi necesare măsuri suplimentare de ignifugare, în funcție de gradul de incendiu al proiectului.
Pentru podele cu profil închis:Dacă se dorește o parte inferioară plană pentru atașarea tavanului sau dacă scopul este de a evita ignifugarea aplicată prin pulverizare, modelele cu profil închis sunt cele mai potrivite.
Pentru medii de coastă sau corozive:Ar trebui specificat un strat de zinc mai greu, de până la 600 g/m². Rapoartele de testare cu pulverizare cu sare sunt disponibile la cerere pentru a verifica performanța.
În timpul instalării:Știfturile de forfecare trebuie sudate prin punte în grinda de oțel, conform modelului și distanței de margine specificate. Panourile adiacente trebuie să fie strâns strâns cu instrumente de prindere, iar suporturile temporare trebuie verificate în timpul turnării betonului pentru a controla deformarea.
1.Structurile de oțel înalte și super-înalte au nevoie de sisteme fiabile de podea și acoperiș, iar podelele portante se potrivesc acestui rol.
2.Clădirile publice de dimensiuni mari, inclusiv stadioanele și terminalele aeroportuare, beneficiază de eficiența structurală a sistemului.
3.Depozitele logistice și fabricile industriale folosesc adesea aceste panouri pentru platforme și podele de operare.
4.Orice proiect de structură din oțel cu programe strânse și fluxuri de lucru în etape poate profita de instalarea rapidă pe care o oferă acest sistem.
Pardoseala cu profil deschis lasă expuse vârfurile nervurilor, ceea ce simplifică amplasarea armăturilor și instalarea utilităților. Pardoseala cu profil închis înconjoară complet nervurile, rezultând o parte inferioară plană și, de obicei, o rezistență mai bună la foc fără acoperire prin pulverizare. Selecția depinde de nevoile structurale, de incendiu și arhitecturale.
Depinde în primul rând de expunerea mediului. Aplicațiile interioare folosesc de obicei un strat standard de 120-275 g/m². Mediile de coastă sau foarte corozive necesită acoperiri mai grele, până la 600 g/m². Putem ajuta la determinarea specificației adecvate odată ce condițiile proiectului sunt cunoscute.
Nervurile mai înalte, cum ar fi 75 mm, oferă o rigiditate și o capacitate de încărcare mai mari, ceea ce permite deschideri mai lungi sau sarcini mai grele. Nervurile inferioare, în jur de 51 mm, funcționează bine pentru deschideri mai scurte și sarcini mai ușoare. Un calcul structural trebuie efectuat întotdeauna pentru a confirma profilul și grosimea optime.
Depinde de profilul panoului, grosimea, deschiderea și sarcinile de construcție. Unele configurații sunt concepute pentru o instalare fără sprijin până la anumite intervale. Ar trebui consultate tabelele producătorului, iar inginerul structural trebuie să verifice succesiunea construcției.
Referințele primare sunt GB 55004-2021 (cod obligatoriu pentru structurile compozite) și atlasul standard național 05SG522. Pentru proiectarea la oboseală și formată la rece, EN1993-1-3 este adesea citată. Certificatele de material și rapoartele de testare pot fi furnizate la cerere.
Tianjin SENBO Building Materials Technology Co., Ltd. este un producător de podele portante, podele compozite, panouri de acoperiș cu îmbinare în picioare și alte produse metalice. Baza noastră de producție este situată în Zona de Dezvoltare Economică Jinghai, Tianjin, China, echipată cu linii de producție automate și un proces de inspecție a calității în patru etape. Pentru mai multe informații despre fabrica noastră, certificări, capabilități de testare și referințe la proiecte, vă rugăm să vizitațiDespre noipagina saucontactați echipa noastră de ingineri.
