Pardoseală din oțel cu profil închis

Tabloul de oțel cu profil închis (cunoscut și ca tablă de oțel profilată de tip închis) este un panou de construcție ondulat format la temperatura camerei din bobine de oțel galvanizat la cald folosind o linie continuă de formare la rece cu mai multe role. Distincția sa cheie față de pardoseala cu profil deschis este că partea inferioară a canelurii nervurii este complet etanșată, creând o cavitate goală închisă în formă de pană sau trapezoidală.

Materiale de constructii SENBOfurnizează pardoseli din oțel cu profil închis ca parte a gamei sale de sisteme de pardoseală compozită. Aceste panouri sunt utilizate pe scară largă în clădirile cu rame din oțel, unde rezistența la foc, un intrados plat și o construcție eficientă sunt cerințe cheie.

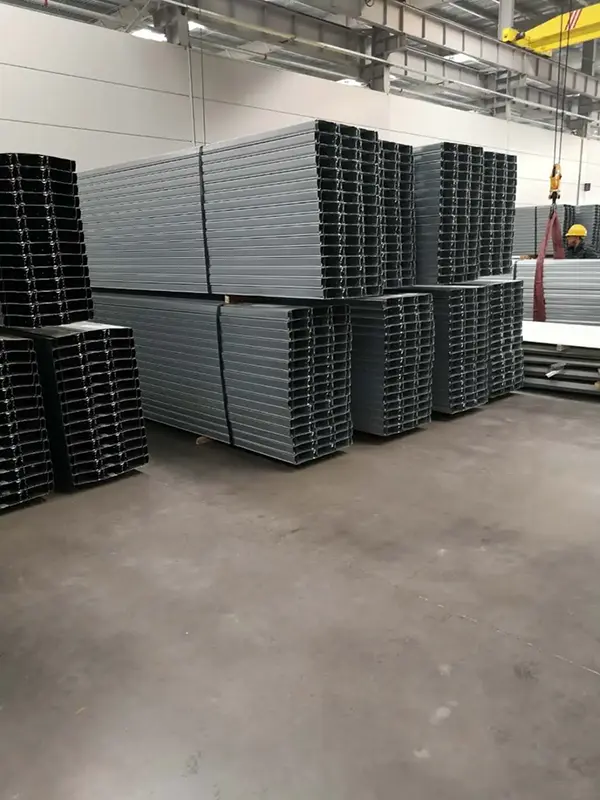

Caracteristici structurale

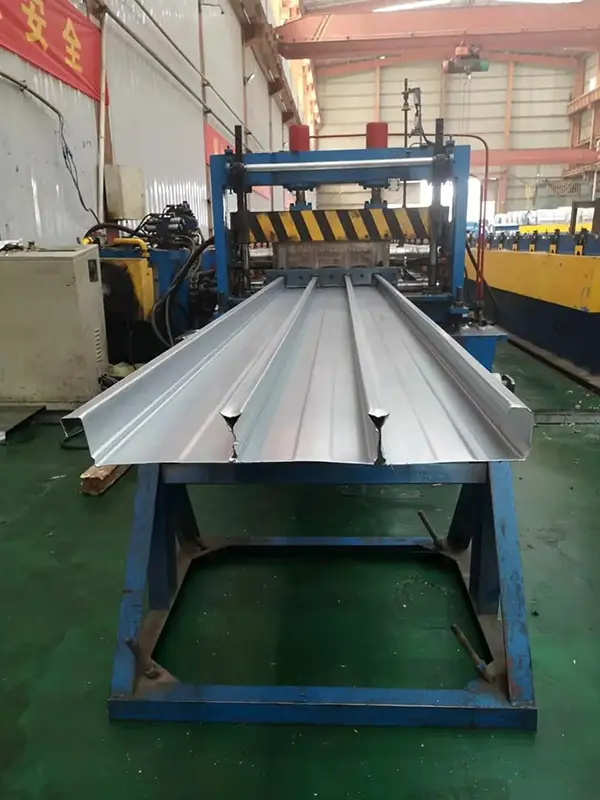

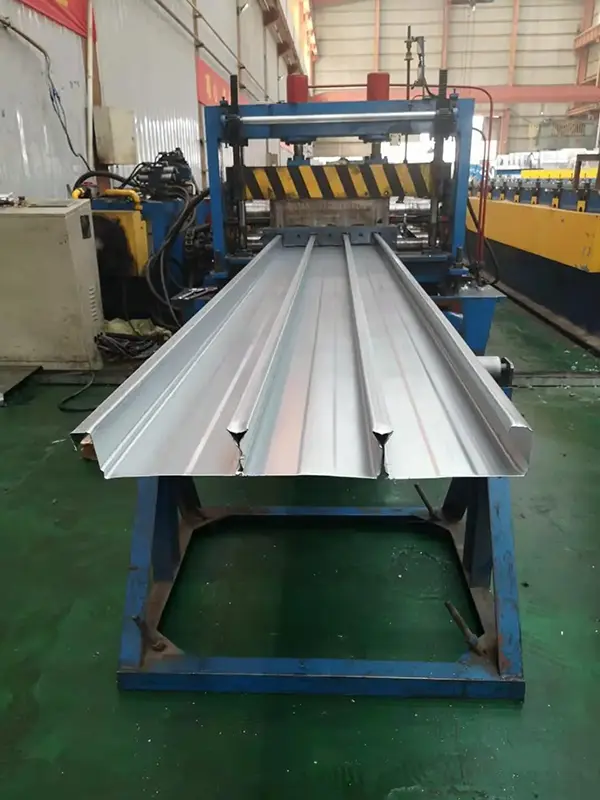

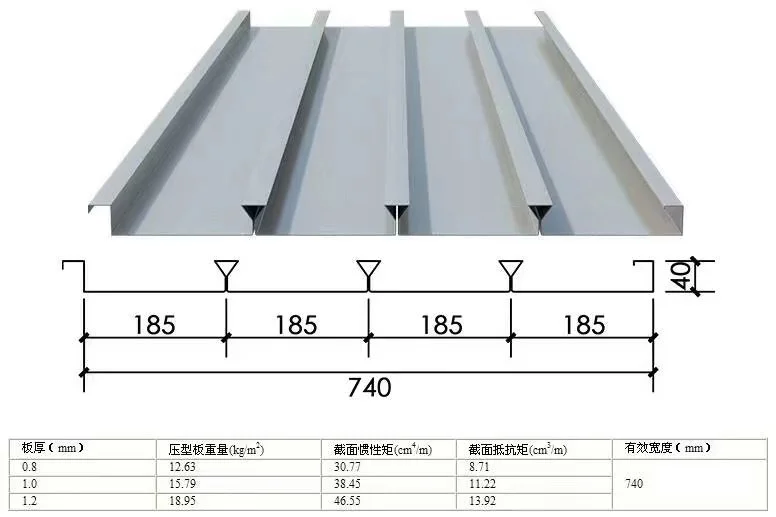

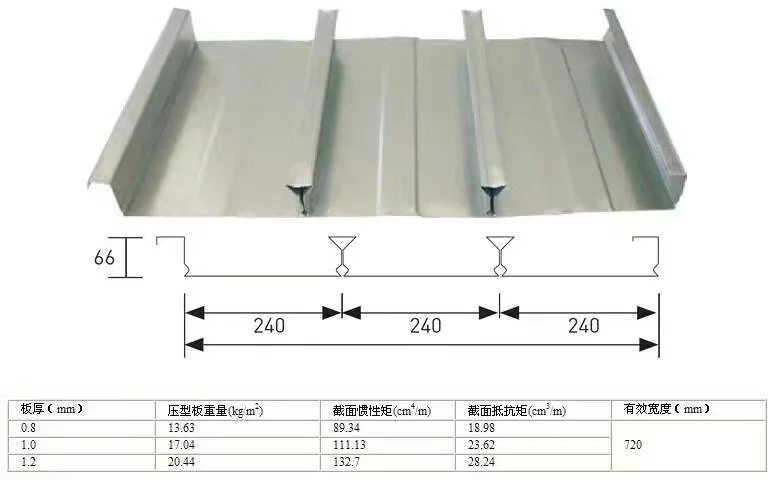

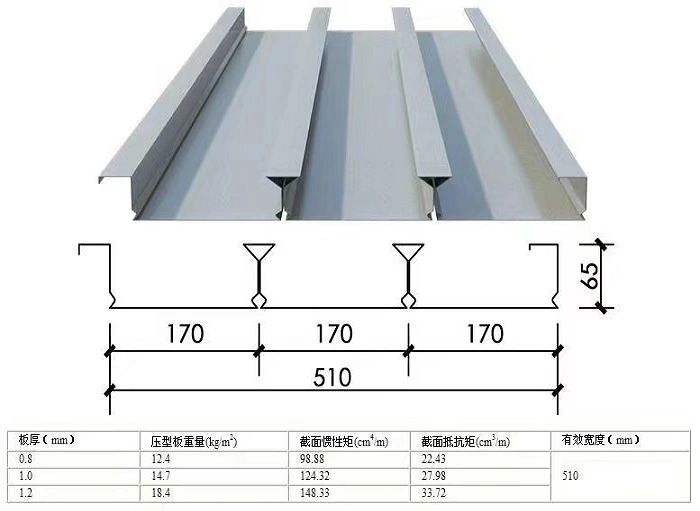

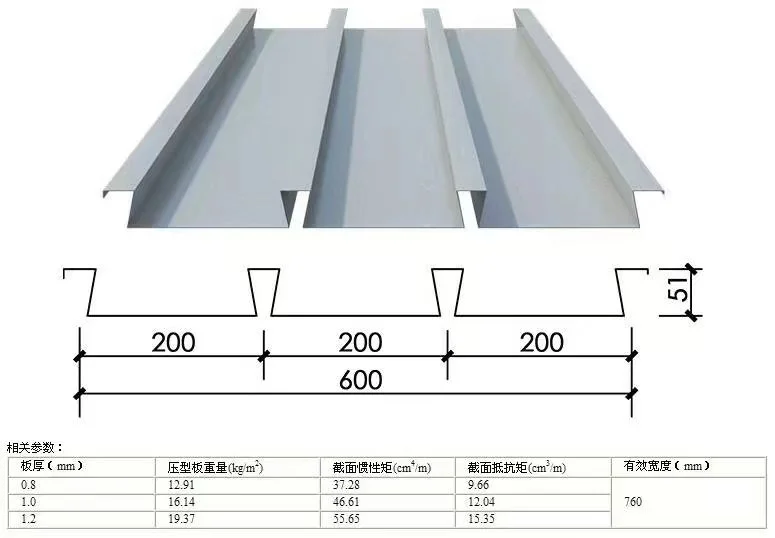

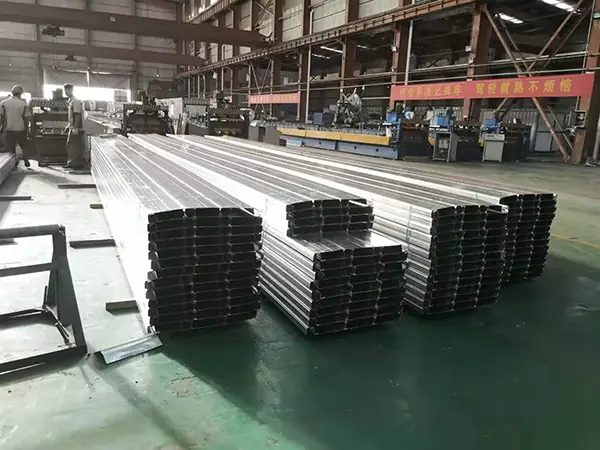

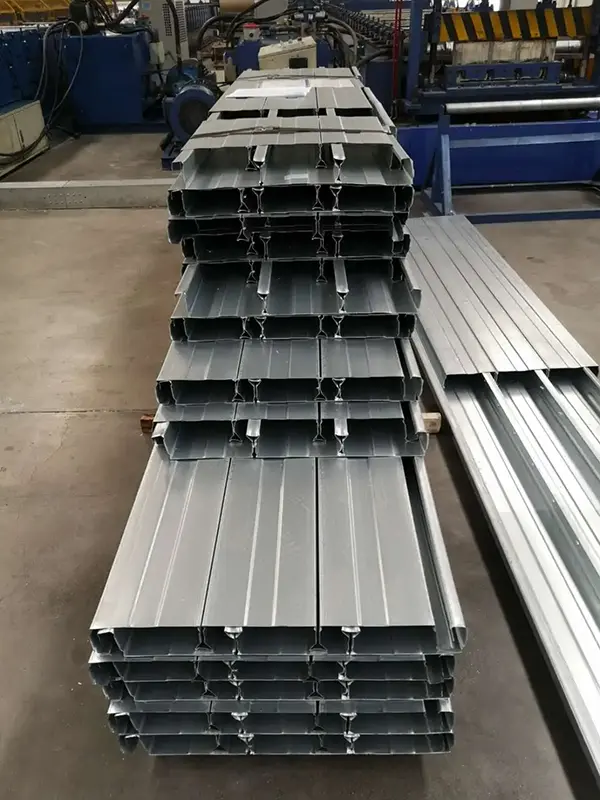

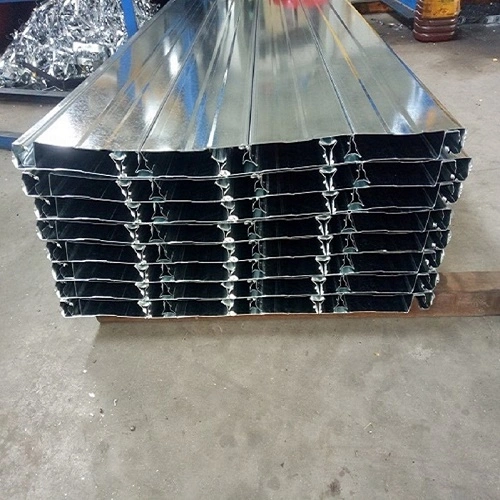

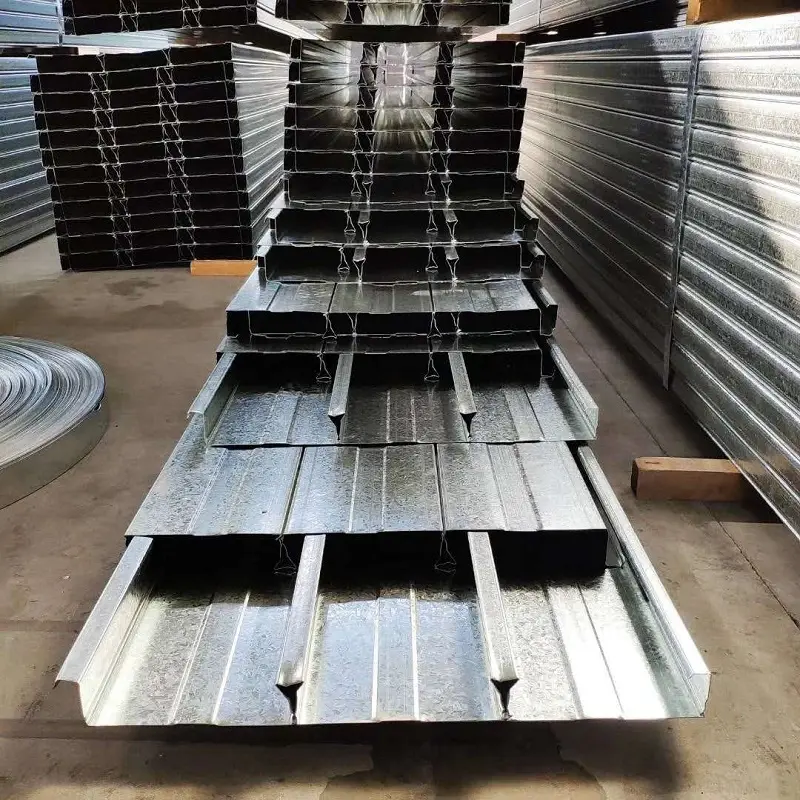

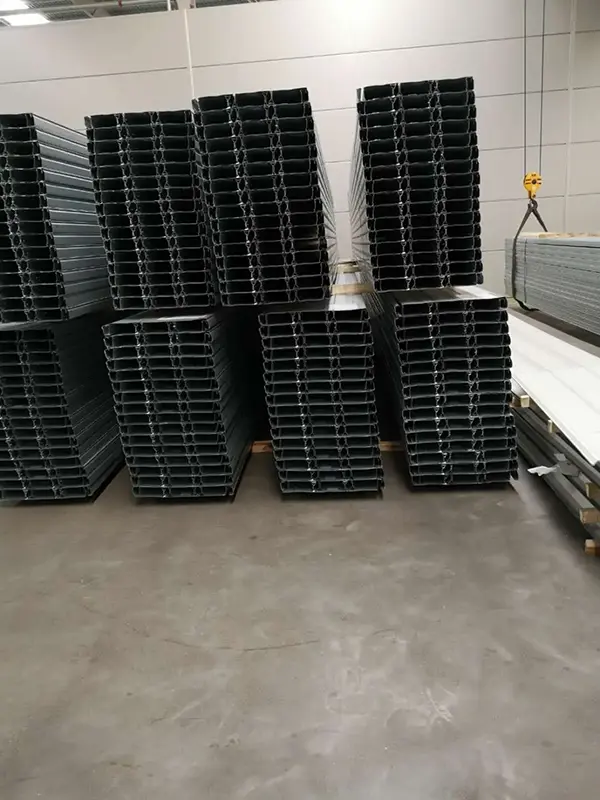

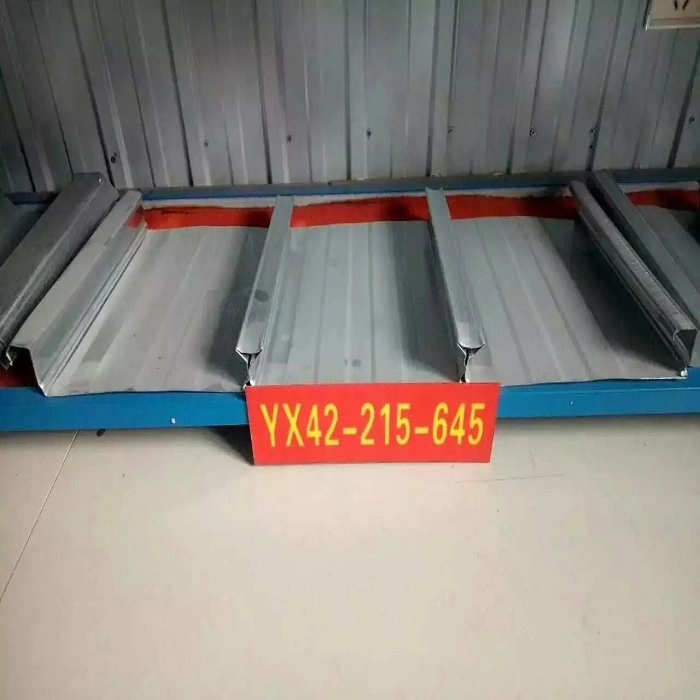

Pardoseala este formată dintr-o tablă de oțel de lățime fixă ​​printr-un proces de formare la rece integrat, cu mai multe treceri. Acest lucru creează margini verticale interconectate pe ambele părți și o serie de nervuri inversate-triunghiulare sau trapezoidale cu fundul închis. Luând ca exemplu modelul YX65-185-555: înălțimea nervurii este de 65 mm, lățimea valului este de 185 mm și lățimea efectivă de acoperire este de 555 mm. Pentru modelul YXB48-200-600, înălțimea nervurii este de 48 mm, pasul valului este de 200 mm și lățimea efectivă este de 600 mm. Un alt model îmbunătățit are o înălțime a nervurii de 68 mm, un pas de val de 196 mm și un profil triunghiular inversat cu o lățime de 36 mm și o înălțime de 31 mm.

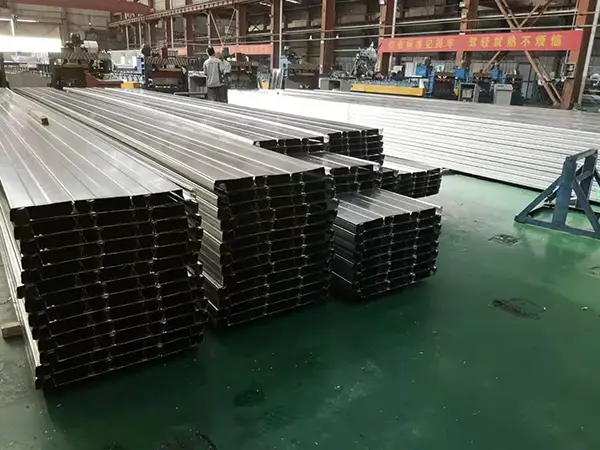

Material de bază și proces de fabricație

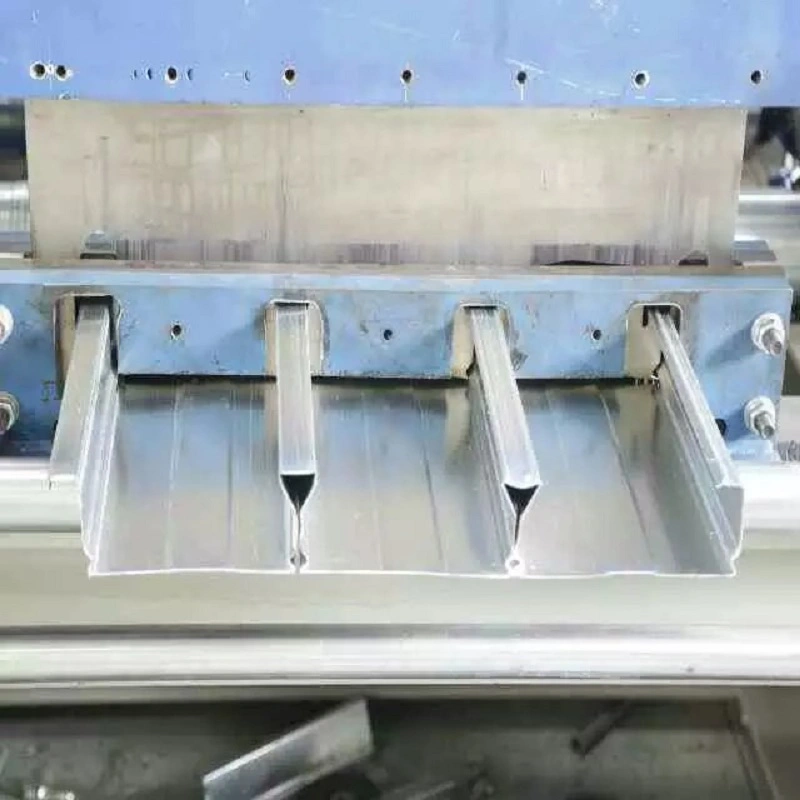

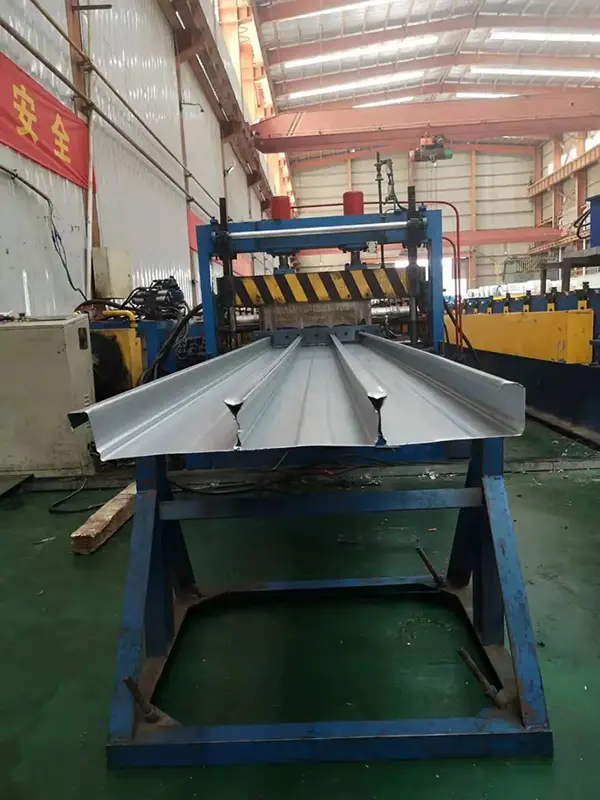

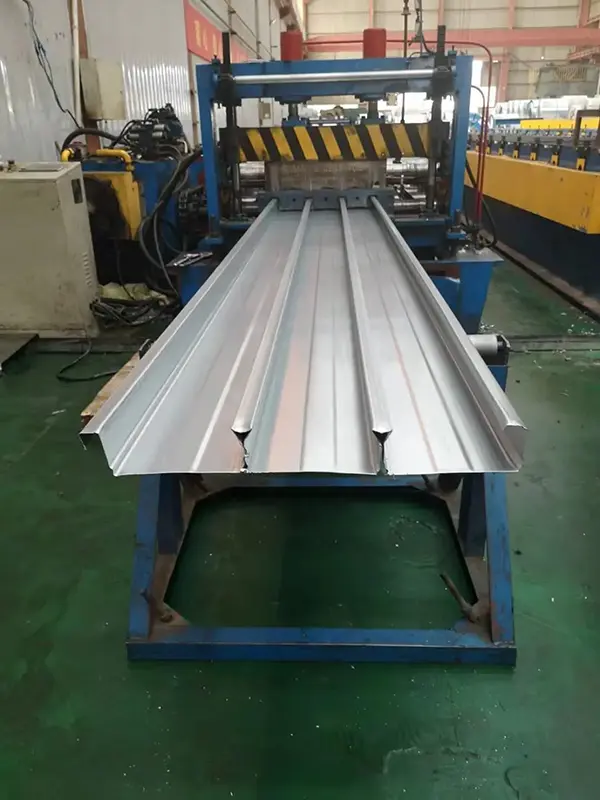

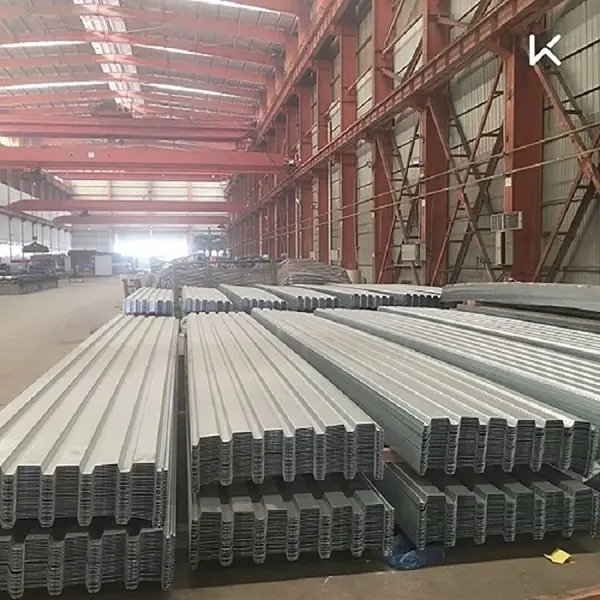

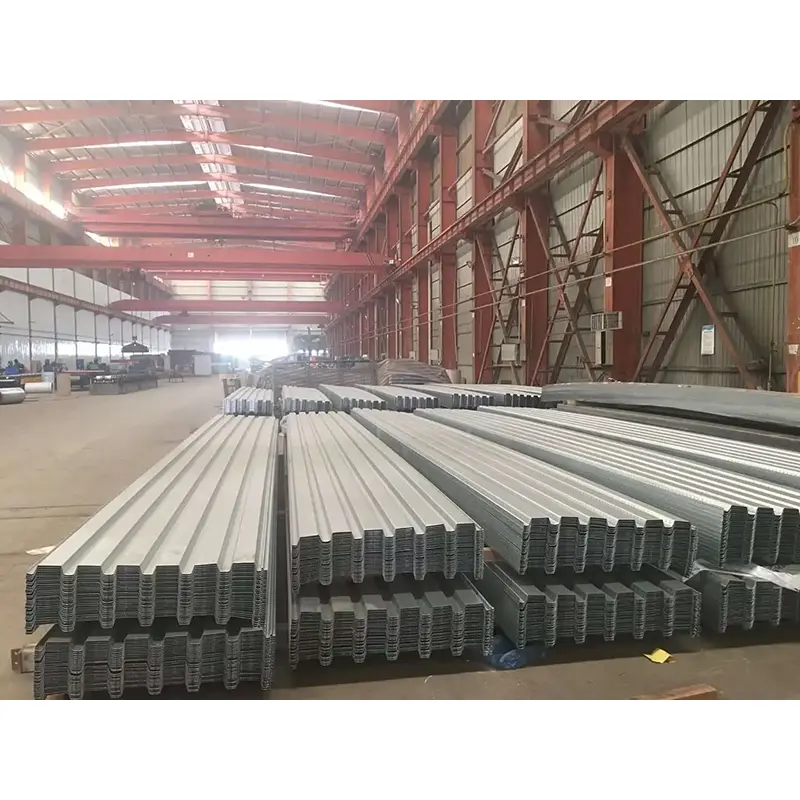

Materialul de bază constă din bobine de oțel galvanizat la cald cu o lățime de aproximativ 1000–1250 mm. Materialele includ clase precum Q235, Q345 sau SGC490, cu grosimi variind de la 0,7 mm la 1,5 mm. Greutatea de galvanizare pe două fețe este de obicei de 80–275 g/m², deși poate fi personalizată până la 600 g/m² pentru cerințe speciale. Profilul cu nervuri închise este format printr-un proces specializat de îndoire la rece și deformare inversă; aceasta folosește deformarea elastoplastică a tablei de oțel și caracteristicile de retur cu arc pentru a închide automat deschiderea inferioară. Deoarece nu este nevoie să perforați găurile în zonele portante, rezistența la coroziune și rigiditatea generală a panoului sunt păstrate. Produsul respectă standardul național GB/T 12755-2008, „Foi de oțel profilate pentru construcții”.

Verificarea performanței reale

1. Acțiune compozită și capacitate portantă — nervuri ale panoului complet acoperite în beton

Avantajul principal al podelei de tip închis față de pardoseala de tip deschis constă în designul său cu nervuri închise. După turnarea betonului, nervurile panoului sunt complet acoperite în beton, creând un efect de lipire similar cu cel al barelor de armare din plăcile turnate pe loc. Acest lucru permite utilizarea pe deplin a rezistențelor respective ale materialelor din oțel și beton, realizând o adevărată acțiune compozită. Centroidul secțiunii de acoperire cu nervuri închise este situat la aproximativ 16 mm de partea inferioară a panoului. Atunci când se analizează capacitatea portantă structurală a plăcii compozite folosind teoria plastică, brațul de pârghie intern dintre centrul forței de compresiune a betonului și centrul forței de tracțiune a oțelului este mai mare, iar rezistența materialului este utilizată mai pe deplin; în consecință, plăcile compozite cu nervuri închise oferă o capacitate portantă structurală mai mare sau un factor de siguranță mai mare.

2. Rezistență la foc – Nu este necesară acoperirea rezistentă la foc

Testele de rezistență la foc au verificat că plăcile compozite din oțel-beton profilate cu nervuri închise prezintă o absorbție excelentă de căldură și rezistență la foc în condiții standard de creștere a temperaturii, îndeplinind cerințele de rezistență la foc (1,5 ore) pentru plăcile de pardoseală de clădire de clasa I. Deoarece designul cu nervuri închise acoperă complet tabla de oțel în beton, prevenind expunerea directă la căldură la oțel, aceste plăci în general satisfac standardele înalte de siguranță la incendiu pentru clădiri fără a fi nevoie de acoperiri suplimentare rezistente la foc. Această caracteristică economisește costurile materiale și evită poluarea mediului în timpul construcției.

3. Partea inferioară plată și finisare ușoară – Utilizare ridicată a înălțimii clare

Partea inferioară a plăcii cu nervuri închise este plată, cu țesături bine fixate, permițând finisarea tavanului flexibil în funcție de nevoile arhitecturale: suprafața poate fi vopsită prin pulverizare pentru a crea un tavan în stil canelat, acoperită și vopsită cu acoperiri pe bază de apă pentru un tavan plat neted sau acoperită direct cu țesătură de perete sau tapet. Sistemul unic de suspensie pe bază de fante al plăcii facilitează instalarea tavanelor suspendate. În plus, designul plăcii compozite permite o grosime redusă a plăcii, crescând astfel înălțimea liberă a tavanului clădirii.

4. Construcție eficientă – Economii la oțel de armare

În timpul construcției, plasarea unei singure bare de armare de întindere inferioară în fiecare jgheab cu nervuri îndeplinește cerințele structurale de încărcare, rezultând o utilizare mai mică a oțelului în comparație cu metodele tradiționale. Când sarcinile de la nivelul superior sunt moderate, placa cu nervuri închise poate înlocui în întregime stratul inferior de armătură; aceasta reduce producția de oțel la fața locului și intensitatea muncii, accelerând în același timp viteza de construcție. Datorită designului cu nervuri închise, betonul poate fi turnat fără a fi nevoie de plăci de închidere. Instalarea presupune așezarea panourilor conform planului de proiectare numerotat și sudarea lor pe grinzile de oțel, după care etapele ulterioare de construcție pot continua imediat.

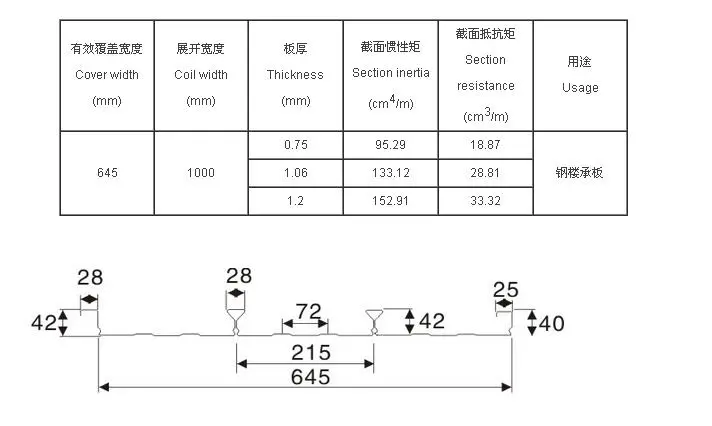

Prezentare generală a specificațiilor cheie

Avantaje cheie

Acțiune compozită adevărată:Designul cu nervuri închise acoperă complet nervurile în beton - acționând ca o bară de armare într-o placă turnată pe loc - permițând sinergia oțel-beton și rezultând o capacitate portantă și factori de siguranță mai mari.

Rezistenta excelenta la foc:Îndeplinește cerințele de rezistență la foc pentru placa de podea a clădirii de Clasa I (1,5 h) fără a fi nevoie de acoperiri ignifuge pulverizate, oferind economii de costuri și beneficii pentru mediu.

Partea inferioară plată și finisare flexibilă:Partea inferioară plată, plăcută din punct de vedere estetic, permite pulverizarea directă, acoperirea cu acoperire sau instalarea tavanului suspendat, satisfacând diverse nevoi arhitecturale estetice; de asemenea, reduce grosimea plăcii, crescând astfel înălțimea liberă a tavanului.

Economii de bare de armare și construcție eficientă:Armarea la tracțiune poate fi configurată pe baza distanței nervurilor pentru a înlocui bara de armare a stratului inferior, reducând fabricarea la fața locului și accelerând progresul construcției.

Rezistență la coroziune și integritate structurală:Procesul de formare închisă elimină necesitatea perforarii găurilor în zonele portante, păstrând integritatea stratului galvanizat și oferind o rezistență superioară la coroziune în comparație cu punțile cu nervuri deschise.

Aplicații

Sisteme de pardoseli compozite pentru structuri de oțel înalte și superînalte.

Clădiri publice cu deschidere mare, cum ar fi stadioane, terminale de aeroport, gări, săli de concerte și mari teatre.

Facilități industriale și comerciale, inclusiv centrale electrice, site-uri de producție de echipamente electrice, supermarketuri mari și centre logistice.

Proiecte de structură din oțel cu cerințe stricte privind cotele de rezistență la foc și finisajul estetic al părții inferioare a plăcii.

De ce să alegeți podea cu profil închis?

Alegeți o soluție de pardoseală pentru o clădire înaltă sau un proiect de structură din oțel cu deschidere mare? Pardoseala cu profil închis are un design cu nervuri închise care realizează o acțiune compozită reală între oțel și beton. Testele de rezistență la foc au verificat că poate atinge o rezistență la foc de 1,5 ore fără a fi nevoie de acoperiri ignifuge. În plus, partea inferioară plană facilitează finisarea, grosimea plăcii este redusă, iar consumul de oțel de armare este minimizat. Profilele principale, cum ar fi YX65-185-555 și YXB48-200-600, s-au dovedit eficiente în numeroase clădiri înalte, stadioane și aeroporturi, oferind o capacitate portantă mare, rezistență la foc de încredere și construcție eficientă. Ele oferă o soluție de pardoseală testată în timp pentru proiectele dvs. de structuri din oțel.

Întrebări frecvente

1. Cum realizează pardoseala cu profil închis o acțiune compozită fără reliefuri mecanice?

Nerfurile închise în sine acționează ca chei mecanice. Odată ce betonul umple cavitatea închisă și se întărește, oțelul și betonul se împletesc în mod natural, similar cu modul în care barele de armare deformate se leagă de beton. Această interblocare geometrică este suficientă pentru acțiunea compozită în majoritatea modelelor.

2. Partea inferioară poate fi lăsată la vedere fără finisaje suplimentare?

Da. Partea inferioară plană este adesea lăsată expusă după vopsire. Vopsirea prin pulverizare creează un efect texturat de tavan canelat, în timp ce stratul de acoperire cu strat de acoperire produce o suprafață netedă. Alegerea depinde de intenția arhitecturală și de nivelul dorit de finisare.

3. Care este deschiderea maximă nesărită pentru pardoseala cu profil închis?

Capacitatea de deschidere fără sprijin depinde de profil, grosime, calitatea oțelului și grosimea plăcii de beton. Spre deosebire de pardoseala cu profil deschis, pardoseala cu profil închis are adesea caracteristici diferite de deschidere datorită geometriei sale închise. Consultați întotdeauna tabelele de dimensiuni ale producătorului și confirmați cu inginerul structural.

4. Este întotdeauna necesară o armătură suplimentară de jos?

Nu întotdeauna. Pentru sarcini moderate, pardoseala cu nervuri închise în sine poate oferi o capacitate de întindere suficientă, eliminând nevoia de bare de armare inferioare. Pentru sarcini mai grele sau deschideri mai lungi, poate fi specificată o bară mică în fiecare jgheab cu nervuri. Designul structural determină cerința exactă.

5. Cum afectează stratul galvanizat lipirea compozită?

Acoperirea galvanizată nu afectează în mod semnificativ legătura dintre oțel și beton. Mecanismul primar de legătură este interblocarea mecanică de la nervurile închise. Învelișul protejează, de asemenea, oțelul împotriva coroziunii în timpul duratei de viață, deoarece învelișul din beton oferă un mediu alcalin.
