Pardoseală cu nervuri deschise

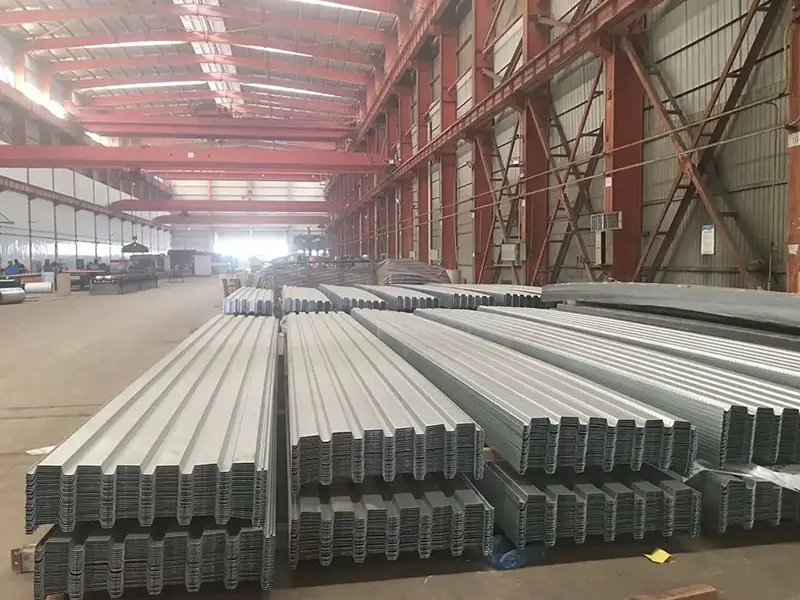

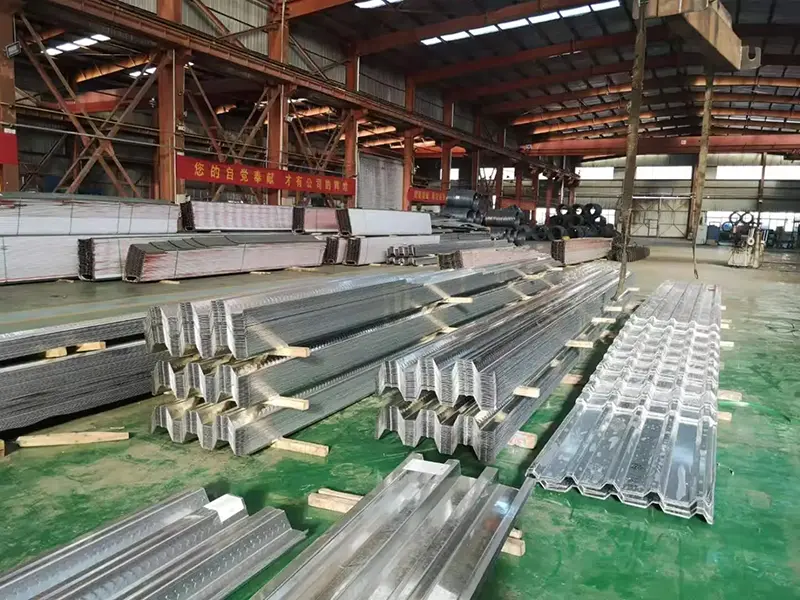

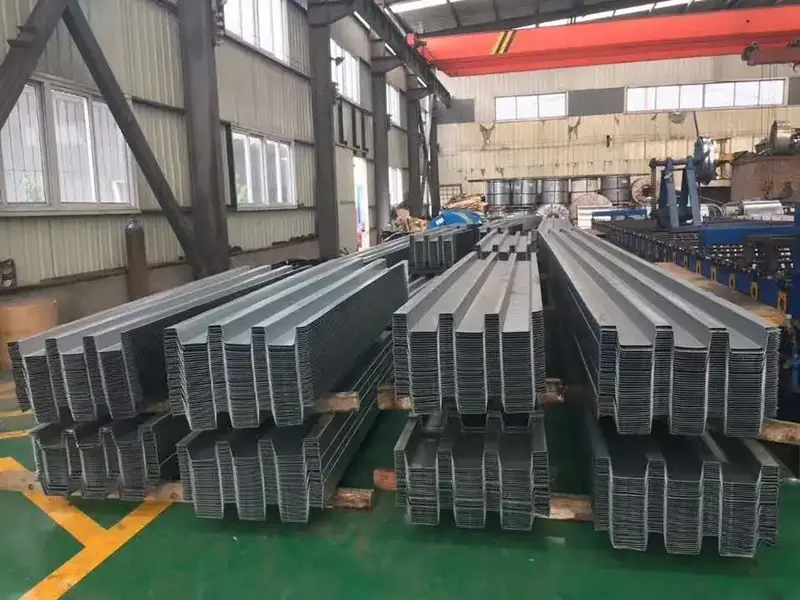

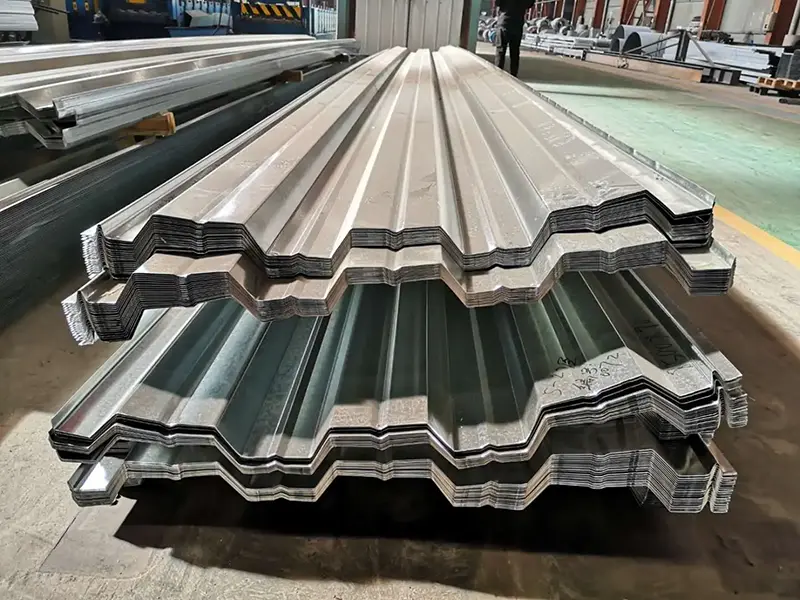

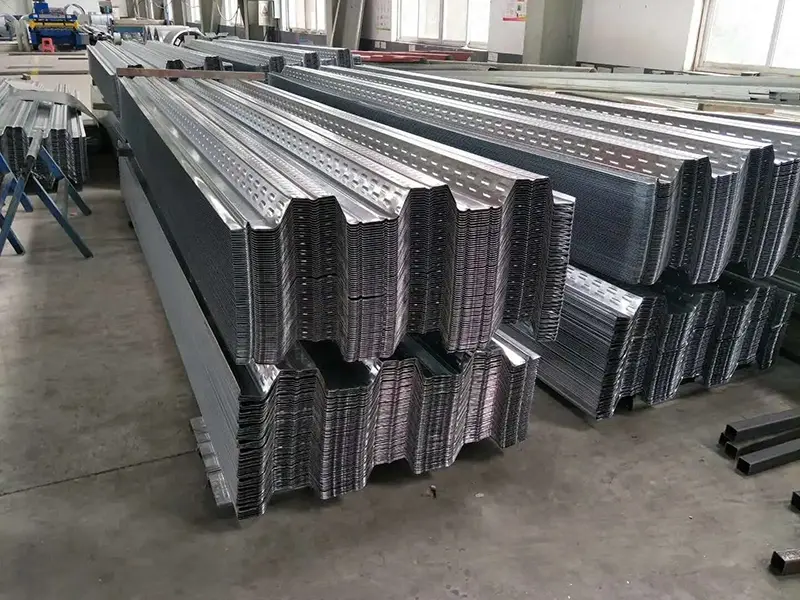

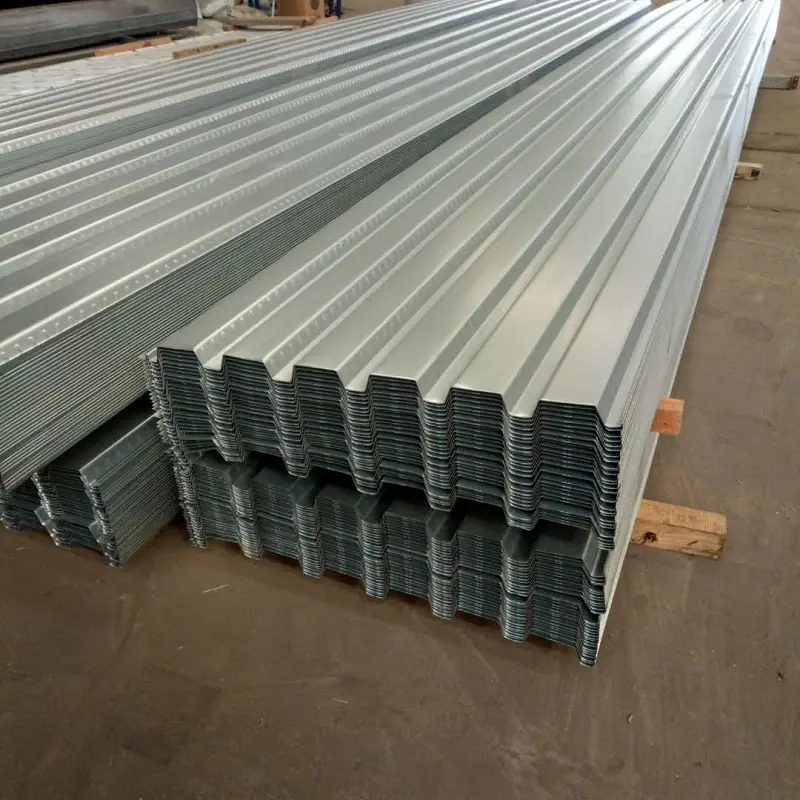

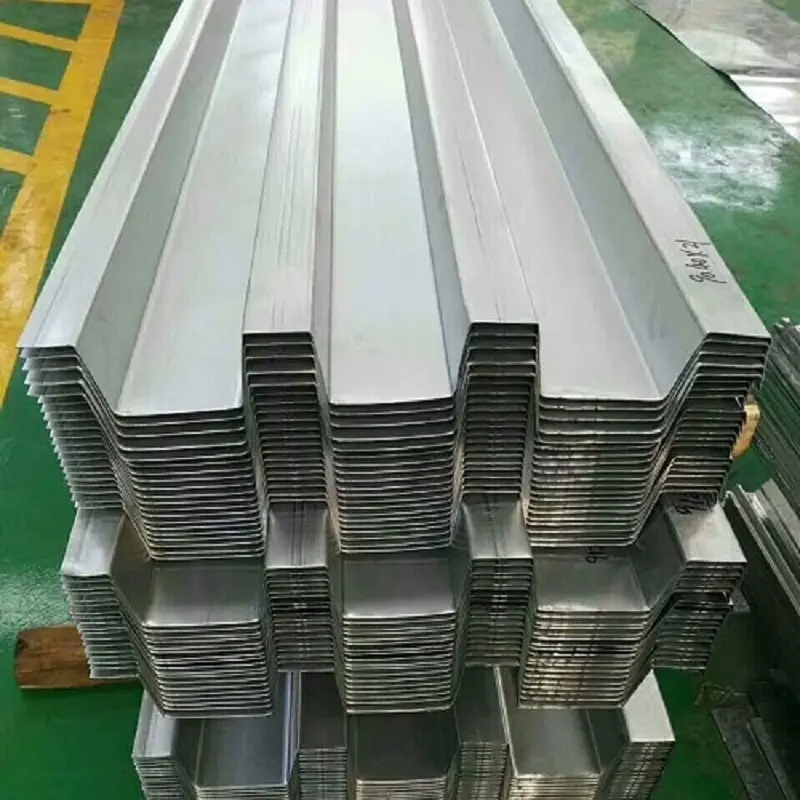

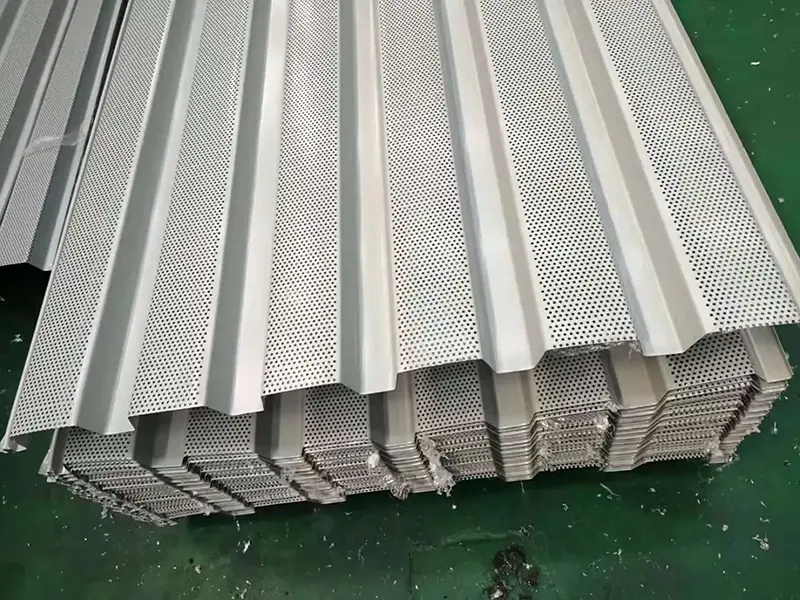

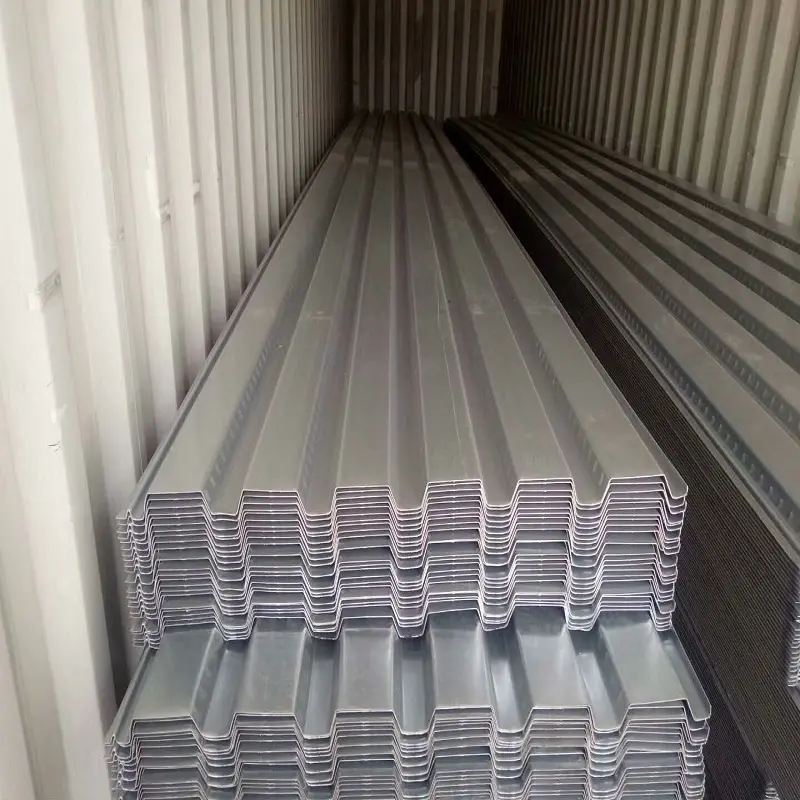

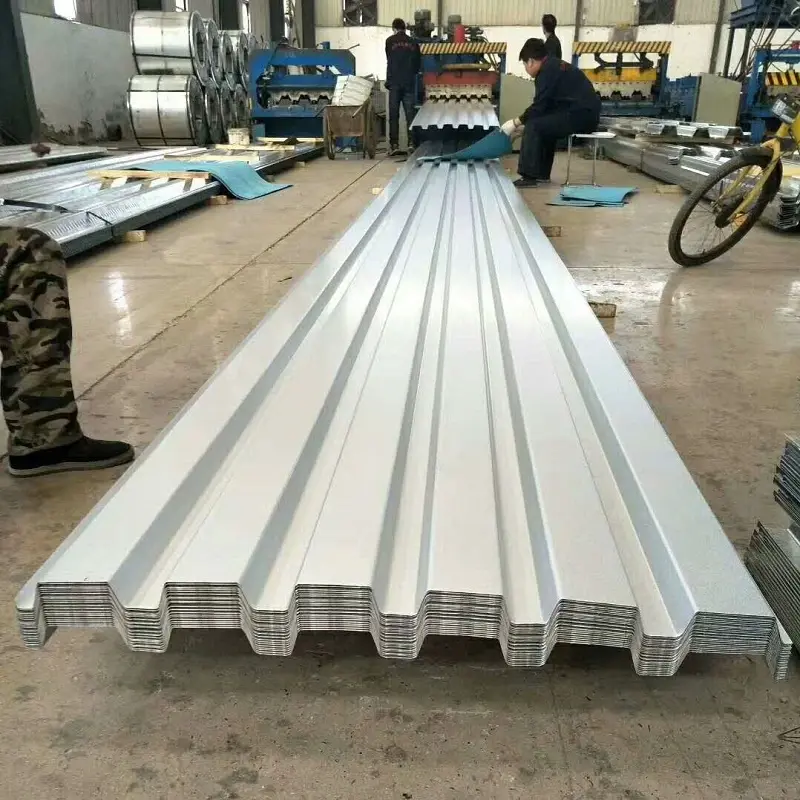

Pardoseala Open-Rib este un panou ondulat format la rece, realizat din tablă de oțel galvanizată la cald sau acoperită cu Al-Zn. Are o secțiune transversală deschisă în V, U sau trapezoidală, cu partea superioară a canalului de coastă lăsată deschisă. Acest design facilitează amplasarea barelor de armătură, trasarea liniilor de utilitate și turnarea betonului pe șantier.

SEBNO Materiale de constructiifurnizează pardoseli cu profil deschis ca parte a gamei de produse cu structuri din oțel. Panourile servesc ca cofraj permanent în timpul construcției și ulterior lucrează în compoziție cu placa de beton ca armătură de întindere.

Materiale de bază și tratament de suprafață

Materialul de bază este oțel structural carbon de înaltă calitate sau oțel slab aliat de la mari producători interni, cum ar fi Shougang, Angang, Hangang, Tanggang, Baosteel și WISCO. Greutatea stratului de acoperire variază de obicei între 60 și 275 g/m², cu un maxim de 600 g/m² disponibil pentru medii solicitante.

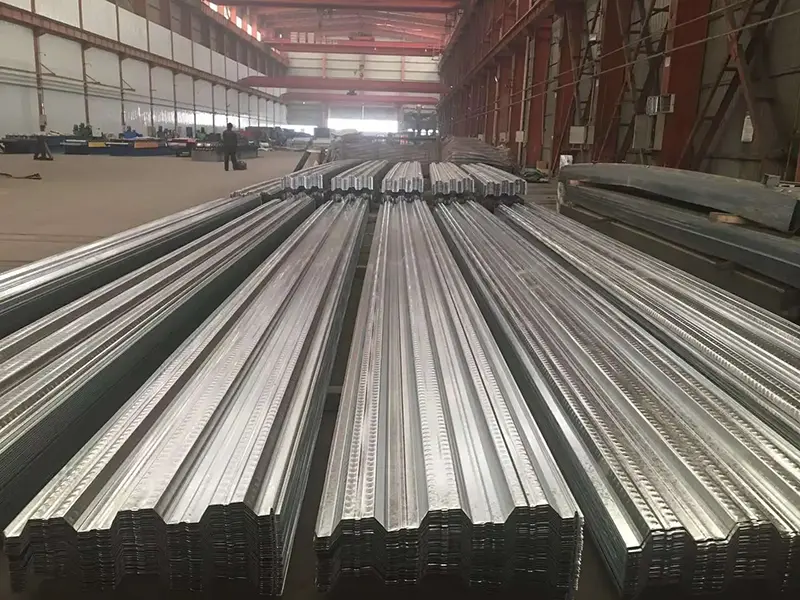

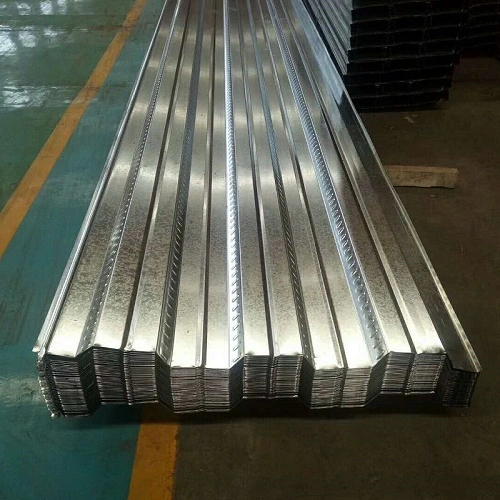

Limitele de curgere obișnuite includ 250 MPa, 280 MPa, 320 MPa și 350 MPa și pot ajunge până la 550 MPa. Suprafața poate fi gofrată pentru a îmbunătăți legătura cu betonul, ceea ce ajută la stabilirea unei acțiuni compozite fiabile între platforma de oțel și placa.

Cum este instalat sistemul

În timpul construcției, podeaua este așezată peste grinzi de oțel și asigurată la capete cu suduri prin puncte cu penetrare completă. Conexiunile intermediare folosesc știfturi de forfecare sudate prin punte în grinda de oțel. Panourile adiacente sunt îmbinate cu instrumente de prindere specializate care blochează punctele de conectare în relief.

Tabloul suportă greutatea proprie a betonului umed și sarcinile de construcție în timpul fazei de construcție. După întărirea betonului, acesta acționează împreună cu placa ca un sistem compozit, funcționând ca armătură de întindere în calculele structurale.

Opțiuni de profil și date tehnice

Seria de podele cu profil deschis acoperă o gamă largă de profile. Tabelul de mai jos listează parametri reprezentativi pentru mai multe modele principale.

Performanța și validarea construcției

1. Capacitatea de acoperire neaparată

În timpul turnării betonului, podeaua trebuie să suporte sarcinile de construcție folosind propria sa rezistență și rigiditate. Pentru modelul YX60-263-790 fabricat din oțel Q345 cu grosimea de 1,2 mm, deschiderea maximă fără sprijin pentru o placă compozită continuă cu trei trave de grosime de 120 mm este de 2,65 m. Modelul YX51-250-750 cu grosimea de 0,8 mm are un interval de deschidere aplicabil de 2,5–3,0 m.

Această capacitate de nesărit permite instalarea simultană pe mai multe etaje, permițând turnarea în etape a betonului și o secvență generală de construcție mai rapidă.

2. Capacitatea portantă a plăcii compozite

Atunci când pardoseala din oțel și betonul acționează compozit prin gofrare și știfturi de forfecare, capacitatea portantă crește semnificativ. De exemplu, o configurație care utilizează YX60-263-790 (1,0 mm grosime) cu grinzi de oțel Q235 și o placă de beton C30 de 100 mm grosime are o capacitate de încovoiere de 21,71 kN·m. Dacă se folosește oțel Q345, capacitatea crește la 29,77 kN·m. Valorile capacității pentru alte clase de beton, grosimi de plăci și clase de oțel pot fi calculate folosind acești parametri.

3. Proceduri cheie de construcție

Mai multe proceduri necesită atenție în timpul instalării. Capetele pardoselii trebuie conectate la grinzi de oțel cu suduri prin puncte cu penetrare completă. Conexiunile intermediare folosesc sudare prin știfturi prin punte. Foile adiacente sunt interblocate în punctele în relief cu ajutorul unui clește de sertizare specializat. În zonele curbe, se recomandă tăierea cu plasmă pentru a menține marginile netede și pentru a păstra stratul galvanizat.

Designul original specifică o distanță de sudură de 305 mm, dar aceasta poate fi redusă în timpul construcției pentru a preveni deformarea în timpul traficului pietonal sau turnarea betonului. De asemenea, armătura cu moment negativ trebuie instalată în secțiuni în consolă conform specificațiilor de proiectare pentru a preveni fisurarea.

Avantaje tehnice în practică

1. Cofraj permanent.Pardoseala înlocuiește cofrajele tradiționale din lemn, astfel încât nu este nevoie de instalare, decofrare sau sprijinire. Acest lucru accelerează programul de construcție.

2. Ușoare cu rezistență ridicată.Consumul de oțel este de aproximativ 9–10 kg/m² pentru table de 0,8 mm grosime, cu o deschidere optimă de 2,5–3,5 m. Pardoseala funcționează și ca armătură de întindere în sistemul de pardoseală compozită.

3. Construcție secvențială eficientă.Panourile pot fi așezate pe mai multe etaje în același timp, iar betonul poate fi turnat în etape. Acest lucru scurtează semnificativ durata generală a proiectului.

4. Rutare de utilitate convenabilă.Profilul cu nervuri deschise permite instalarea directă a conductelor și cablajului fără crestături sau canalizare secundare.

5. Rezistenta la coroziune si reciclabilitate.Acoperirea galvanizată asigură prevenirea ruginii atât în ​​timpul fazei de construcție, cât și în faza de service. Materialul din oțel este complet reciclabil la sfârșitul duratei de viață.

Considerații de proiectare și instalare

Pentru cerințele de deschidere și sarcină:Alegeți profilul și grosimea pe baza tabelelor de deschidere fără sprijin și a calculelor de sarcină a plăcii compozite. Sarcinile mai grele sau deschideri mai lungi pot necesita panouri mai groase sau oțel de calitate superioară.

Pentru rutarea utilității:Nervurile deschise facilitează rularea conductelor și a cablurilor, dar aspectul trebuie coordonat cu amplasarea armăturilor pentru a evita conflictele.

Pentru zone curbate sau neregulate:Tăierea cu plasmă este preferată față de forfecare pentru a menține calitatea marginilor și integritatea acoperirii galvanizate.

În timpul sudării:Respectați distanța de sudură specificată pentru sudurile prin puncte și știfturile de forfecare. Distanțarea mai densă poate fi utilizată temporar pentru a preveni deformarea în timpul construcției, dar proiectarea structurală trebuie respectată pentru conexiunile finale.

Aplicații tipice de proiect

1.Sisteme de pardoseli compozite pentru structuri din oțel cu mai multe etaje și înalte.

2.Structuri de podea pentru instalatii industriale si depozite logistice.

3.Proiecte de pardoseli de dimensiuni mari, inclusiv complexe comerciale și structuri de parcare.

4.Proiecte cu structuri metalice care necesită construcție rapidă și fluxuri de lucru în etape.

Întrebări frecvente

1. Cum diferă pardoseala cu profil deschis și cu profil închis în ceea ce privește rezistența la foc?

Pardoseala cu profil închis oferă în general o rezistență mai bună la foc, deoarece nervurile sunt complet închise, iar betonul înconjoară oțelul mai complet. Podeaua cu profil deschis poate necesita măsuri suplimentare de ignifugare, în funcție de gradul de incendiu al proiectului. Testarea la foc ar trebui revizuită pentru fiecare tip de profil.

2. Se poate folosi pardoseala cu profil deschis fără sprijinire temporară?

Da, multe modele cu profil deschis sunt proiectate pentru instalare fără legare în limitele specificate. De exemplu, YX60-263-790 cu oțel Q345 de 1,2 mm se poate întinde până la 2,65 m fără sprijin pentru o placă continuă cu trei trave de 120 mm. Consultați întotdeauna tabelele de dimensiuni ale producătorului și calculele structurale ale proiectului.

3. Care este diferența dintre pardoseala galvanizată și acoperită cu Al-Zn?

Ambele acoperiri oferă protecție împotriva coroziunii, dar acoperirea Al-Zn oferă de obicei o rezistență mai bună la temperaturi înalte și anumite medii corozive. Alegerea depinde de mediul proiectului și de cerințele privind durata de viață. Acoperirea cu Al-Zn este adesea specificată pentru medii de coastă sau industriale.

4. Cum sunt instalate liniile de utilitate cu tablă cu profil deschis?

Nervurile deschise oferă spațiu pentru rularea conductelor și a firelor după ce betonul s-a întărit. Acest lucru elimină nevoia de tăiere a canalelor în placă. Cu toate acestea, aspectul utilității trebuie planificat înainte de turnarea betonului pentru a evita interferența cu barele de armătură.

5. Ce standarde se aplică pardoselii de podea cu nervuri deschise?

Standardul principal este GB/T 12755-2008 pentru table de oțel profilate. Designul structural urmează de obicei GB 55004-2021 și atlasul standard național 05SG522. La cerere pot fi furnizate certificate de material și rapoarte de încercare la sarcină.
