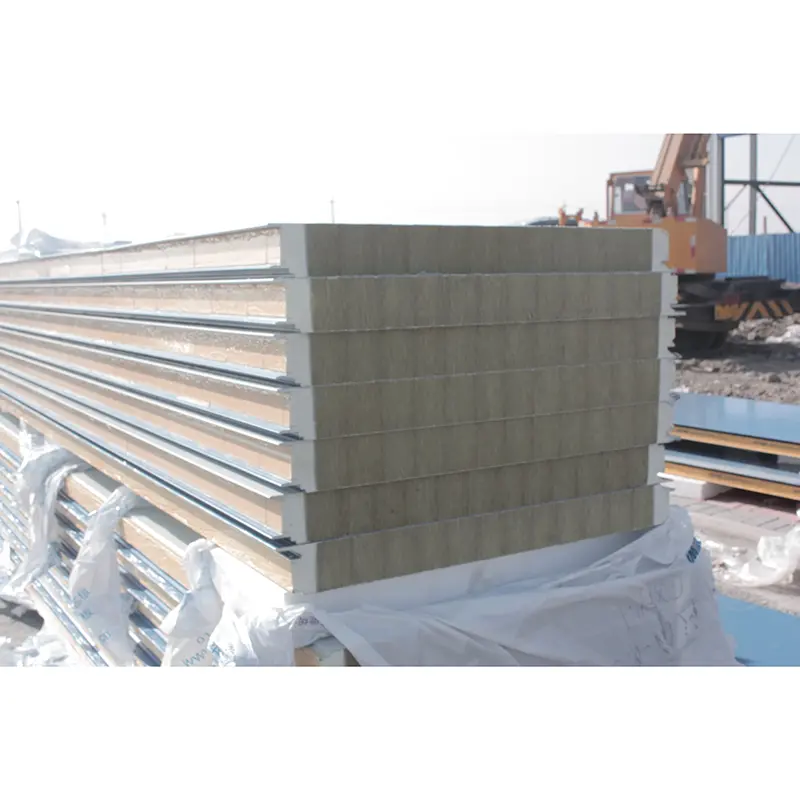

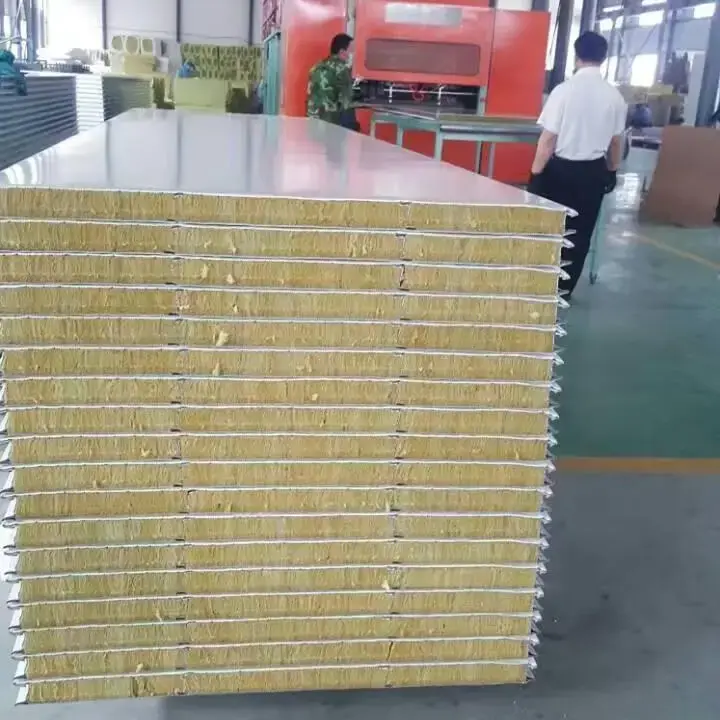

Panourile sandwich din lână de rocă sunt panouri compozite formate din pereți metalici și un miez de lână de rocă. Miezul este produs din minereuri naturale, cum ar fi bazalt și dolomit, care sunt topite la temperaturi înalte, fibrate printr-un proces centrifugal cu patru role, tratate cu lianți și hidrofuge și apoi întărite în benzi. Înainte de laminare, benzile de miez sunt tăiate și rotite la 90 de grade, astfel încât orientarea fibrelor să fie perpendiculară pe suprafața panoului. Aceasta îmbunătățește rezistența la compresiune și rigiditatea la încovoiere.
Materialele de acoperire includ oțel acoperit cu culoare, oțel galvanizat sau oțel acoperit cu aliaj de Al-Zn cu o grosime de la 0,4 mm la 0,8 mm. Acoperirile de suprafață disponibile sunt poliester (PE), poliester modificat cu silicon (SMP), poliester de înaltă durabilitate (HDP) sau PVDF fluorocarbon. Densitatea miezului de vată de rocă variază de la 100 kg/m³ la 150 kg/m³, cu 120 kg/m³ ca opțiune standard. Miezul este lipit de suprafețele metalice cu un adeziv de înaltă rezistență pentru a forma un panou integrat.

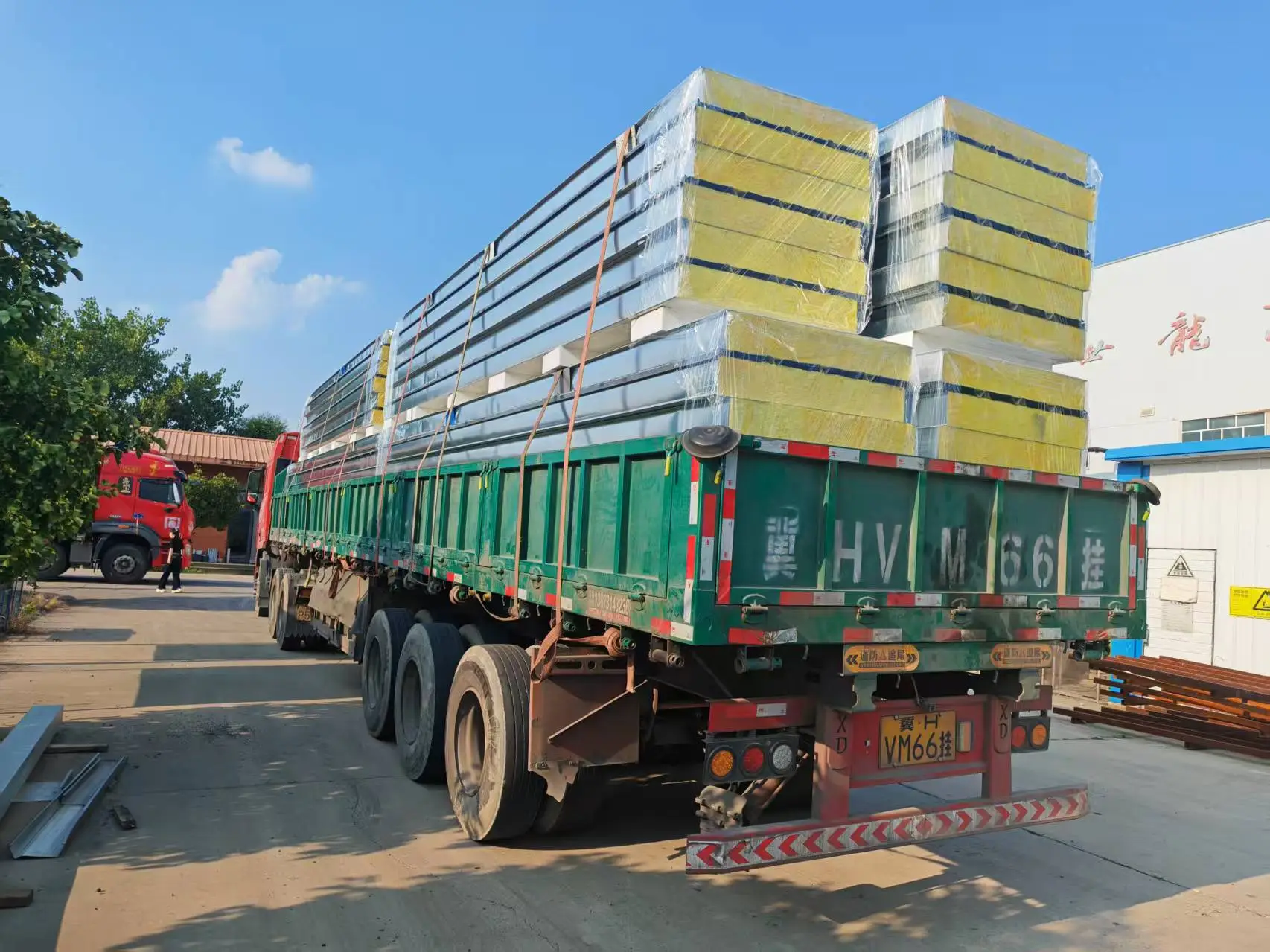

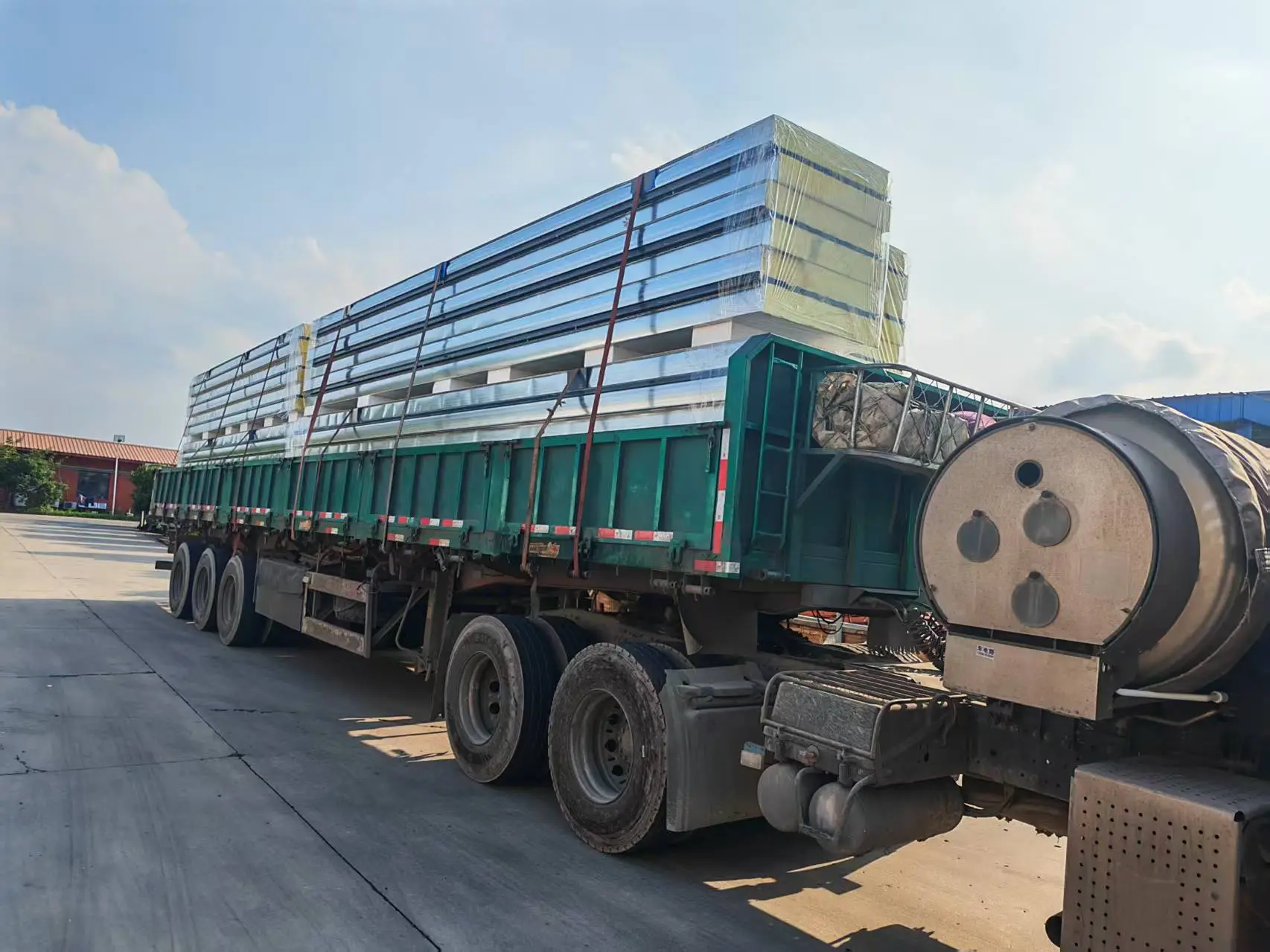

Grosimea panoului poate fi personalizată de la 50 mm la 150 mm în funcție de cerințele proiectului. Lățimea efectivă este de obicei de 900 mm sau 1000 mm, 1000 mm fiind utilizate pentru profile ondulate. Lungimea panoului poate ajunge până la 15.000 mm, în funcție de condițiile de transport.
| Indicator de performanță | Parametru / Specificație | Temei sau observații |
|---|---|---|
| Standard executiv | GB/T 23932-2009 | Panouri sandwich termoizolante cu suprafata metalica pentru constructii |
| Material de confruntare | Oțel acoperit cu culoare / Oțel galvanizat / Oțel acoperit cu Al-Zn | Grosime 0,4–0,8 mm |
| Material de bază | Lână de rocă (fibră de bazalt) | Fibre perpendiculare pe suprafața panoului; Conținutul de lână de zgură exclus |
| Densitatea miezului | 100–150 kg/m³ | Standard 120 kg/m³ |
| Conductivitate termică | ≤0,043 W/(m·K) | Măsurat la temperatura ambiantă |
| Puterea Legăturii | >0,06 MPa | Între fațare și miez |
| Peel Bond Zona | ≥85% | Pe suprafață decojită |
| Capacitate de sarcină la încovoiere | ≥0,5 kN/m² la deformare L₀/250 | Cerință minimă standard |
| Performanță de ardere | Clasa A (incombustibil) | GB 8624 Clasa A (A1) |
| Evaluare de rezistență la foc | 50 mm ≥ 60 min; 100 mm ≥ 120 min; 150 mm ≥ 180 min | Verificat prin teste de rezistență la foc |
| Grosimea comună | 50–150 mm | Personalizat |
| Lățimea efectivă | 900–1000 mm | Lambă și canelură 900–1000 mm; ondulat 1000 mm |
Miezul de lână de rocă este un material fibros anorganic care îndeplinește standardul incombustibil GB 8624 Clasa A (A1). Testele de rezistență la foc au verificat că un panou sandwich din lână de rocă de 50 mm grosime oferă o durată de rezistență la foc de cel puțin 60 de minute, un panou de 100 mm cel puțin 120 de minute și un panou de 150 mm cel puțin 180 de minute. Miezul poate rezista la temperaturi de peste 1000°C. Nu arde, nu se topește și nu produce picături topite atunci când este expus la foc și nu eliberează vapori toxici. Această performanță îndeplinește cerințele obligatorii de siguranță la incendiu pentru materialele anvelopei clădirii, inclusiv cele specificate în Codul de proiectare a camerelor curate. Un proiect de achiziție publică al Huainan Mining Group a cerut în mod explicit o clasificare la foc de Clasa A pentru panourile sandwich din lână de rocă, reflectând cererea critică de siguranță la incendiu în aplicațiile industriale.
Conductivitatea termică a miezului de vată de rocă variază de la 0,040 W/(m·K) la 0,048 W/(m·K), cu o valoare care nu depășește 0,043 W/(m·K) la temperatura ambiantă. Un panou sandwich din lână de rocă cu grosimea de 100 mm are un coeficient de transfer termic de cel mult 0,404 W/(m²·K), respectând direct standardul național pentru o reducere cu 75% a consumului de energie al clădirii. Miezurile de vată de rocă au fost utilizate în sistemele de pereți și acoperiș ale proiectului BASF Zhanjiang Verbund Site, reducând efectiv transferul de căldură între spațiile interioare și exterioare și scăzând consumul de energie în zonele fabricii și birourilor.
Rezistența de legătură dintre suprafețele metalice și miezul de vată de rocă trebuie să fie mai mare de 0,06 MPa. În testele de exfoliere, materialul de miez rămas pe fețele metalice trebuie să fie distribuit uniform și să acopere cel puțin 85% din suprafața lipită. Când deformarea la mijlocul deschiderii atinge L₀/250, capacitatea de încărcare la încovoiere nu trebuie să fie mai mică de 0,5 kN/m². Pentru un panou sandwich din lână de rocă rezistent la foc de 100 mm grosime, capacitatea de încărcare la încovoiere măsurată a ajuns la 2,68 kN/m², depășind semnificativ cerința minimă. Densitatea miezului de 120 kg/m³ și orientarea fibrelor perpendiculară pe suprafața panoului asigură rigiditate structurală și performanță la încovoiere în timpul utilizării pe termen lung.
Structura de fibre poroase a miezului de vată de rocă asigură o absorbție a sunetului măsurabilă. Un panou cu grosimea de 50 mm realizează o valoare ponderată de izolare fonică de 29 dB, reducând eficient zgomotul din interior cauzat de impactul ploii sau grindinei asupra acoperișului. Conform testării ISO 354, performanța de absorbție a sunetului atinge DELTA LA = 15,7 dB(A).
Panourile sandwich din lână de rocă au fost validate în mai multe proiecte din lumea reală. Site-ul BASF Zhanjiang Verbund, a treia cea mai mare bază de producție integrată a Grupului BASF la nivel global, a folosit pe scară largă sisteme de panouri sandwich din lână de rocă pentru pereți și acoperișuri. Produsul a demonstrat rezistență la intemperii și stabilitate structurală în condiții de coastă cu umiditate ridicată, salinitate ridicată și expunere la taifun.
Alte proiecte, inclusiv un mare parc tematic în Shanghai, o clădire înaltă în Beijing și fabrici industriale din Guangzhou și Luoyang, au folosit materialul pentru a îmbunătăți izolația termică, izolarea fonică și siguranța la incendiu.
Proiectele de renovare a acoperișului de la clădirea comercială Yixing Yunxi și la depozitul Jingtang au implicat înlocuirea completă a acoperișurilor existente cu panouri sandwich din lână de rocă și adăugarea de sisteme de susținere metalice pentru a consolida structura, îmbunătățind capacitatea generală de încărcare și rezistența la presiunea vântului.
Miezul de vată de rocă este incombustibil și atinge clasa A la foc. Miezurile din poliuretan sunt de obicei clasificate B1 sau B2. Pentru clădirile cu cerințe ridicate de siguranță la incendiu, cum ar fi fabricile industriale, clădirile publice și camerele curate, panourile sandwich din lână de rocă sunt opțiunea mai fiabilă.
Solicitați de la furnizor rapoarte de testare de la terți și verificați indicatorii cheie, cum ar fi conductivitatea termică, rezistența aderării, zona de exfoliere, evaluarea rezistenței la foc și performanța la ardere în raport cu cerințele GB/T 23932-2009. Inspecția la fața locului ar trebui să includă planeitatea suprafeței, uniformitatea miezului la marginile tăiate și absența zgârieturilor la față.
Panourile cu acoperire PVDF sau HDP pot dura mai mult de 20 de ani în condiții normale de utilizare și întreținere. Durata de viață reală depinde de coroziunea mediului, de expunerea la UV, de deteriorarea mecanică și de alți factori. Inspecția și întreținerea regulată pot prelungi perioada de service.
Da. Grosimea panoului, lungimea, culoarea feței și tipul de acoperire pot fi personalizate. Se recomandă să confirmați toleranțele de producție, cantitățile minime de comandă și termenele de livrare cu producătorul în timpul fazei de proiectare.

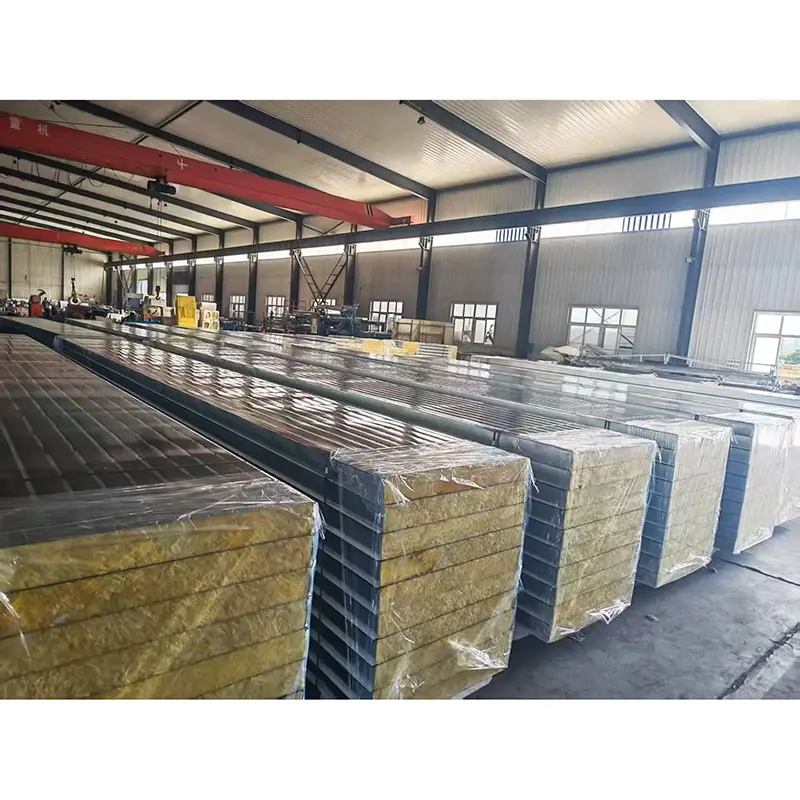

Materiile prime primite sunt inspectate pentru fiecare lot, inclusiv grosimea suprafeței, aderența acoperirii, densitatea miezului și orientarea fibrei. Inspecțiile în curs acoperă dimensiunile, lipirea și calitatea suprafeței. Produsele finite sunt verificate pentru ambalare și stivuire înainte de expediere. Toate produsele pot fi furnizate cu rapoarte de inspecție din fabrică în conformitate cu GB/T 23932-2009. Rapoartele de testare de tip terță parte sunt, de asemenea, disponibile la cererea proiectului.
