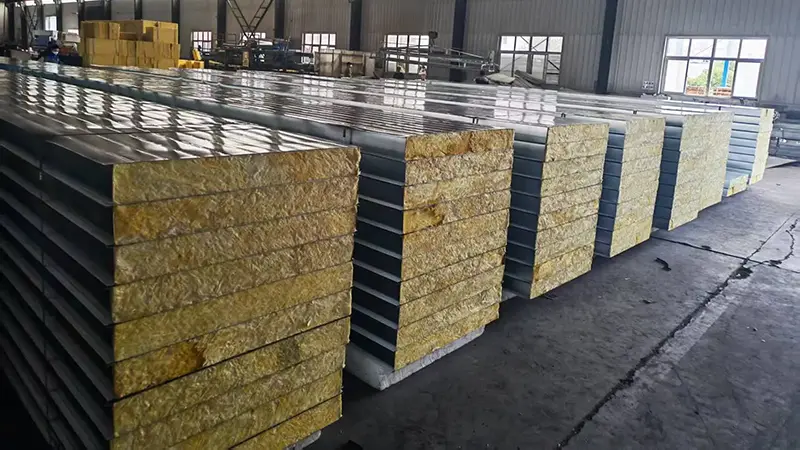

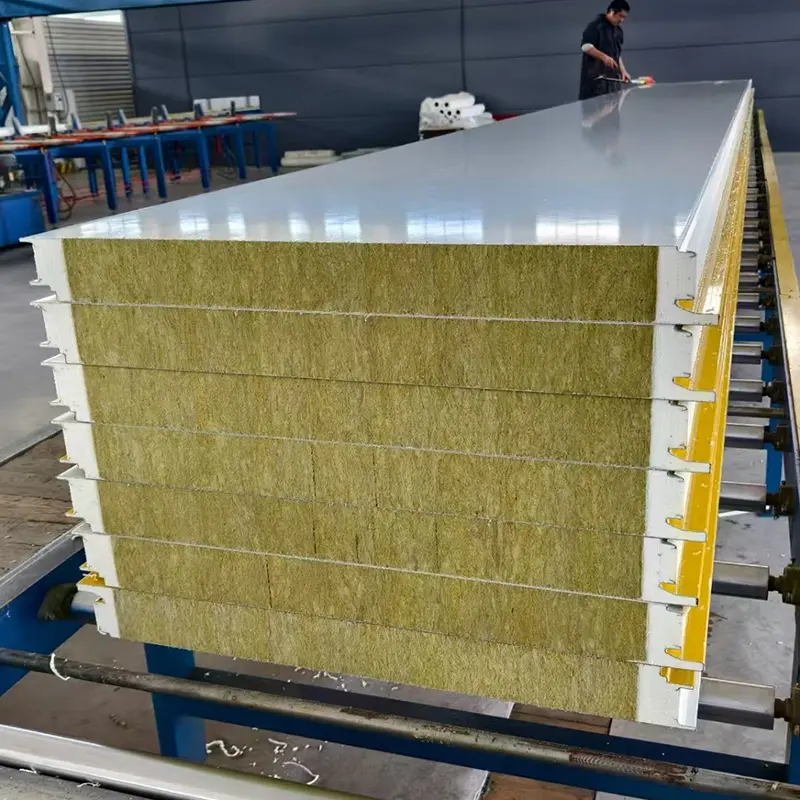

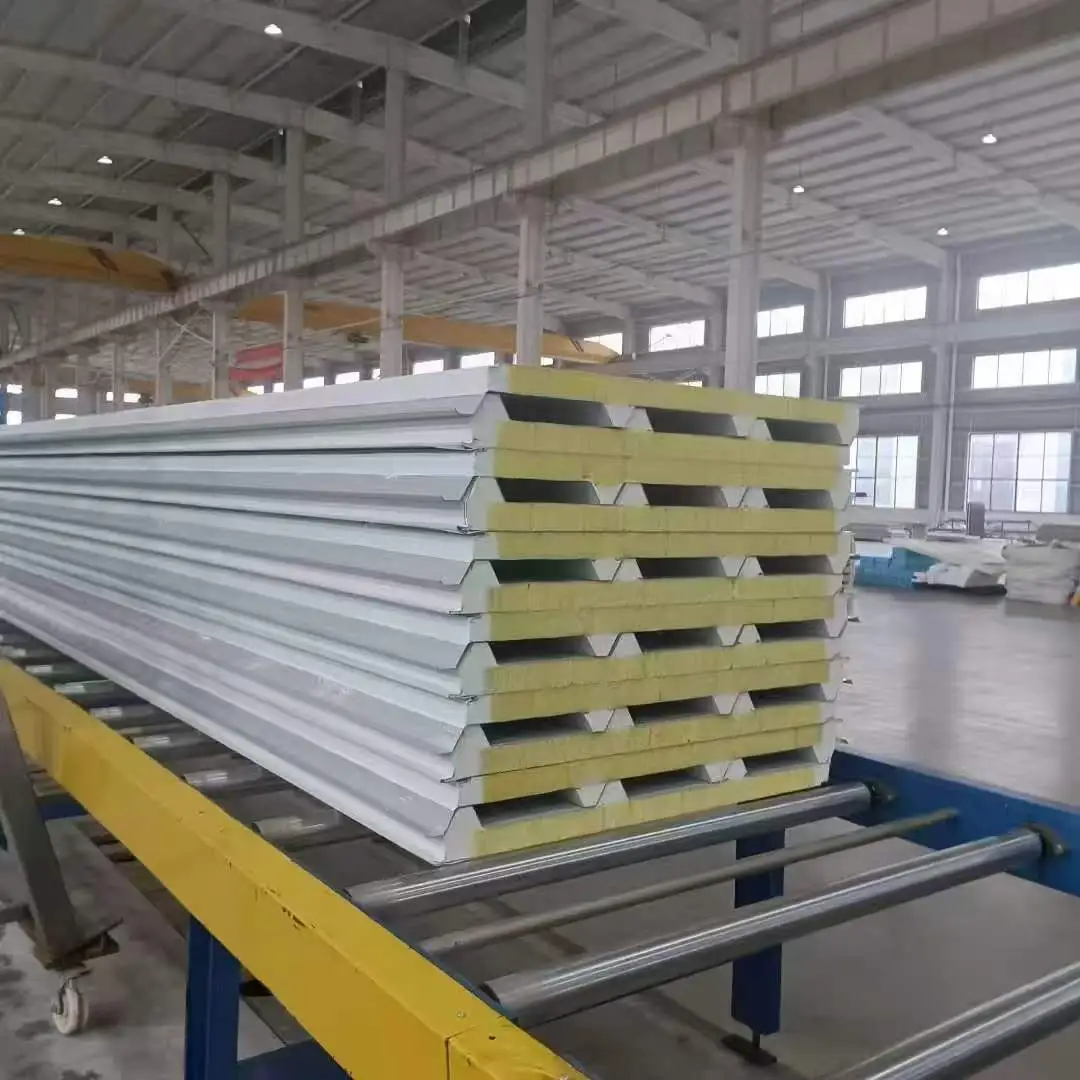

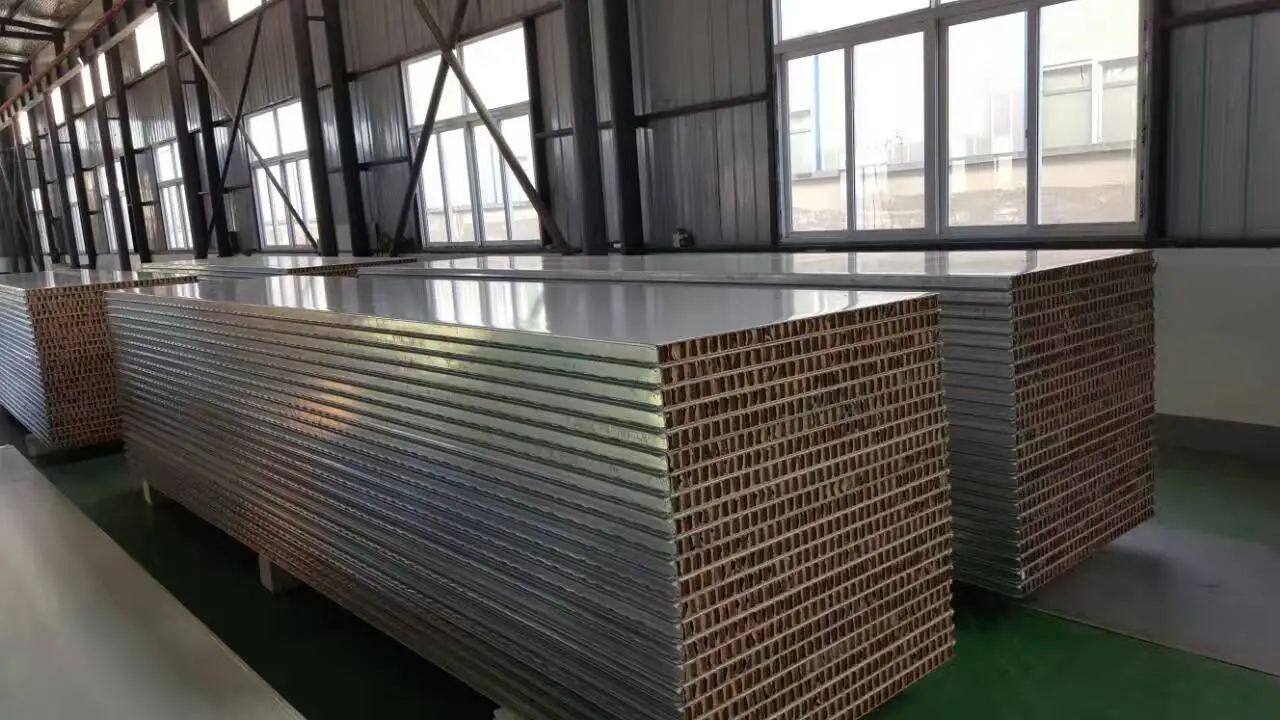

Panourile sandwich din lână de rocă pentru acoperiș, numite și panouri compozite cu fața metalică, constau din două foi de metal subțiri legate de un material de miez ușor. Foile de fațare au de obicei o grosime de 0,4 mm până la 0,8 mm și pot fi oțel galvanizat, oțel acoperit cu culoare, oțel acoperit cu Al-Zn sau aliaj de aluminiu. Materialul de bază este selectat pe baza siguranței la foc, a izolației termice și a cerințelor bugetare. Opțiunile de bază comune sunt vata de rocă, poliuretanul rigid (PU) și polistirenul (EPS). Fețele și miezul sunt lipite cu adeziv, formând o structură de piele tensionată. Paretele metalice suportă forțe de tracțiune și compresiune, în timp ce miezul transferă efortul de forfecare și menține paramentele separate, rezultând o rigiditate ridicată la încovoiere în raport cu greutatea panoului.
Panourile sandwich din lână de rocă pentru acoperiș au, de obicei, o grosime de 50 mm până la 200 mm, cu lățimi efective de 900 mm până la 1000 mm. Panourile sandwich PU variază de la 30 mm la 100 mm grosime, cu o lățime efectivă de 1000 mm. Panourile sandwich EPS sunt disponibile de la 50 mm la 250 mm grosime cu lățimi efective de 1150 mm sau 1200 mm. Lungimea panoului este în general de până la 12.000 mm, iar lungimi personalizate pot fi produse în funcție de cerințele proiectului.
| Indicator de performanță | Miez din poliuretan (PU). | Miez de lână de stâncă | Miez din polistiren (EPS). | Referință standard |
|---|---|---|---|---|
| Densitatea miezului | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Conductivitate termică | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Măsurat la temperatura ambiantă |
| Puterea Legăturii | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Între fațare și miez |
| Performanță de ardere | Clasa B1 | Clasa A (incombustibil) | Clasa B2 | GB 8624 |
| Evaluare de rezistență la foc | Nu este specificat | ≥60 min pentru grosime ≥80 mm | Nu este specificat | Verificat prin teste de incendiu |
| Capacitate de sarcină la încovoiere | ≥0,5 kN/m la L₀/200 | ≥0,5 kN/m la L₀/250 | ≥0,5 kN/m la L₀/250 | Limita de deviere |
| Grosimea comună | 30–100 mm | 50–200 mm | 50–250 mm | Personalizat |
| Lățimea efectivă | 1000 mm | 900–1000 mm | 1150–1200 mm | Lățimi standard |
Panoul se comportă ca o grindă I. Paretele metalice acționează ca flanșe, suportând solicitări de tracțiune și compresiune. Miezul acționează ca pânză, transferând forțele tăietoare. Creșterea grosimii miezului crește rigiditatea la încovoiere fără a adăuga o greutate semnificativă, deoarece densitatea miezului este scăzută. Toate cele trei tipuri de miez trebuie să îndeplinească o capacitate minimă de încărcare la încovoiere de 0,5 kN/m sub limita de deformare specificată. Panourile din lână de rocă și EPS sunt testate la L₀/250, în timp ce panourile PU sunt testate la L₀/200.
Cerințele de rezistență la lipire variază în funcție de tipul de miez. Panourile EPS necesită o rezistență de aderență mai mare de 0,1 MPa, panouri PU de cel puțin 0,09 MPa și panouri din lână de rocă peste 0,06 MPa. În timpul testării de exfoliere, materialul de miez rămas pe suprafață trebuie să fie distribuit uniform și să acopere cel puțin 85% din suprafața lipită. Această cerință ajută la confirmarea faptului că paramentele și miezul continuă să funcționeze ca o singură unitate.
Comportarea focului este determinată în principal de miez. Miezurile de lână de rocă sunt incombustibile și asigură o rezistență la foc de cel puțin 60 de minute atunci când grosimea este de 80 mm sau mai mult. Miezurile PU pot atinge clasa B1 de ignifugare. Miezurile EPS sunt clasificate pentru Clasa B2 și sunt limitate la zonele cu cerințe scăzute de siguranță la incendiu. Codurile de incendiu ale proiectului ar trebui să ghideze selecția de bază.
Miezurile PU oferă cea mai scăzută conductivitate termică la 0,027 W/(m·K) sau mai puțin, urmate de EPS la 0,041 W/(m·K) și vată de rocă la 0,045 W/(m·K). Selecția ar trebui să echilibreze obiectivele de izolare, gradul de incendiu și bugetul. Pentru o anumită cerință de izolare, panourile PU pot fi mai subțiri decât panourile EPS sau din lână de rocă.
Panourile cu miez din lână de rocă sunt potrivite pentru clădirile care necesită materiale de anvelopă incombustibile, cum ar fi instalațiile industriale cu risc ridicat de incendiu, clădirile publice, camerele curate și zonele în care codurile de incendiu impun materiale de clasa A. De asemenea, oferă o bună absorbție a sunetului, care este utilă în medii zgomotoase.
Panourile de miez din PU sunt adecvate pentru proiectele în care este necesară o izolare termică maximă cu grosimi limitate, cum ar fi depozitele frigorifice, depozitele cu temperatură controlată și clădirile eficiente din punct de vedere energetic. Clasamentul lor la foc B1 le face acceptabile în multe aplicații, dar reglementările locale de incendiu trebuie confirmate.

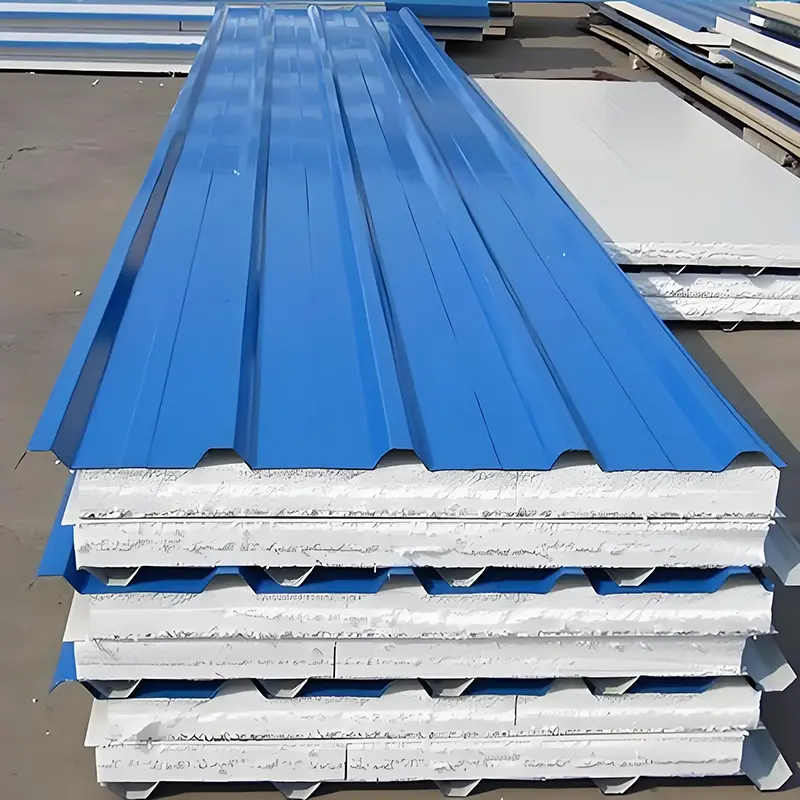

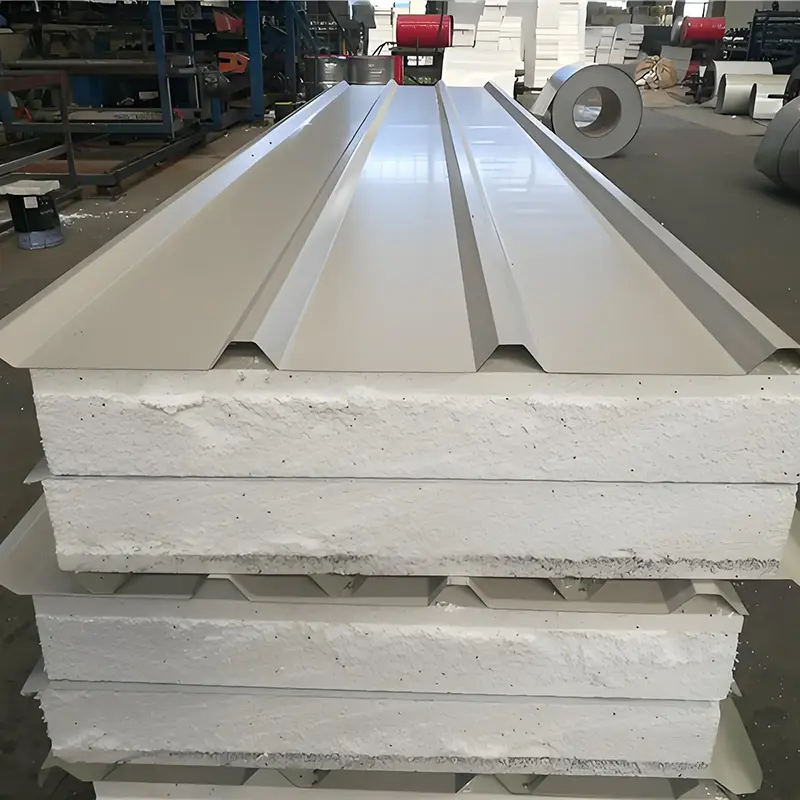

Panourile de miez EPS sunt o opțiune economică pentru clădirile cu cerințe scăzute de siguranță la incendiu, cum ar fi structurile temporare, clădirile agricole și unele depozite. Acestea oferă o izolare bună la un cost mai mic, dar ratingul lor B2 restricționează utilizarea în zonele ocupate sau cu risc ridicat.
Lâna de stâncă este singura opțiune necombustibilă dintre cele trei și oferă cea mai mare rezistență la foc. PU poate atinge B1, în timp ce EPS este B2. Pentru clădirile cu coduri stricte de incendiu, vată de stâncă este de obicei necesară.
Da, panourile sandwich pot fi folosite atât pentru pereți, cât și pentru acoperișuri, dar panourile de acoperiș pot necesita caracteristici suplimentare, cum ar fi profile mai puternice, un design mai bun de drenaj și o rezistență mai mare la ridicarea vântului. Confirmați cu producătorul că panoul selectat îndeplinește cerințele de încărcare pe acoperiș.
PU oferă o izolare termică mai bună pe unitate de grosime și o rezistență mai mare de aderență, dar costă mai mult. EPS este mai ușor și mai ieftin. Dacă obiectivele de izolare pot fi îndeplinite cu un panou EPS mai gros, aceasta poate fi alegerea mai economică. Calculele termice ar trebui să ghideze decizia.
Standardele relevante includ JC/T 868 pentru panourile sandwich din poliuretan cu fața metalică, JC/T 869 pentru panourile sandwich din lână de rocă cu fața metalică și JC/T 689 pentru panourile sandwich din polistiren cu fața metalică. Specificațiile proiectului și criteriile de acceptare ar trebui să se refere la aceste documente.
